Как проверить катушку зажигания и найти неисправность

Признаки неисправности

Если с устройством работы катушки зажигания разобраться можно, то в причинах ее неполадки могут быть виноваты разные факторы. Рассмотрим, какие признаки неисправности катушки зажигания существуют и как правильно их распознать.

Признаки неисправности КЗ:

1. Возникновение обратного выхлопа. Как только в системе произошел сбой, водитель замечает появление обратного выхлопа. Он свидетельствует о том, что в систему просочился бензин. Если проблему не решить сразу, то она повлечет за собой другие последствия. Из трубы повалит черный дым с сильным запахом бензина.

2. Большой расход топлива. Если у автомобиля повысился расход топлива, то это вовсе не означает, что вышла из строя катушка зажигания. Но проверить ее все же стоит. В этот момент происходит ситуация, когда малое количество энергии достигает свечей. Возгорания не происходит, поэтому топлива поставляется еще больше.

3. Пропуск зажигания. Неправильная работа СЗ заставляет мотор останавливаться, поскольку искра подается нестабильно. Мотор постоянно глохнет, а водитель его заводит раз за разом.

4. Остановка «движка». Если катушка работает неправильно, то это повлечет за собой проблемы с образованием искры. И постоянно при падении оборотов мотор будет выключаться, а водителю придется его перезапускать. Если свечи уже давно изношены, то катушка будет работать на большом выходе, а со временем выйдет из строя.

5. Некорректная работа на холостых. Это очевидная проблема заключается в том, что неработающая свеча зажигания при неисправной катушке заставляет двигатель дребезжать на холостых. Чтобы проверить это, необходимо открыть капот, включить мотор и наблюдать за его работой. Немонотонный звук свидетельствует о неисправности.

6. Повышенные выбросы. Если топливо сгорает не полностью, то это приводит к большим выбросам. Когда горючее сгорает, то остатки продуктов просачиваются сквозь нейтрализатор и систему рециркуляции. Но несгоревшее топливо нейтрализовать не выйдет, поэтому оно уходит сразу в атмосферу.

7. Активация индикатора Check Engine. Если произошла активация Чек Энджин, значит, в катушке зажигания возникли неполадки. Разные датчики заставляют Check Engine загораться. К примеру, сигналы способен подавать катализатор или цилиндры.

В список неисправностей катушки зажигания входят другие симптомы. Если топливо сгорает неправильно, то запах выхлопных газов также об этом сигнализирует. Из трубы чувствуется сильный запах бензина. Если в ней образуется большое количество топлива, то может произойти выхлоп с огнем. В этой ситуации не стоит продолжать водить машину. Лучше сначала отремонтировать ее и только потом приступить к вождению.

Если неиспользованное горючее не попадает в выхлоп из-за конструкции двигателя, то оно попадает в масляный поддон. Бензин смешивается с маслом. Чтобы проверить это, необходимо достать щуп и стереть с его конца масло. Если салфетка не отдает запахом бензина, то все нормально. В противном случае это говорит о том, что свеча или катушка не работают должным образом.

Диагностика и проверка катушки зажигания Ваз 2106

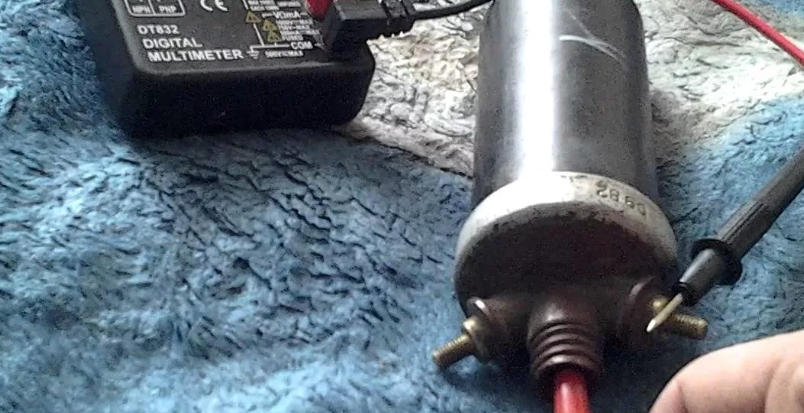

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

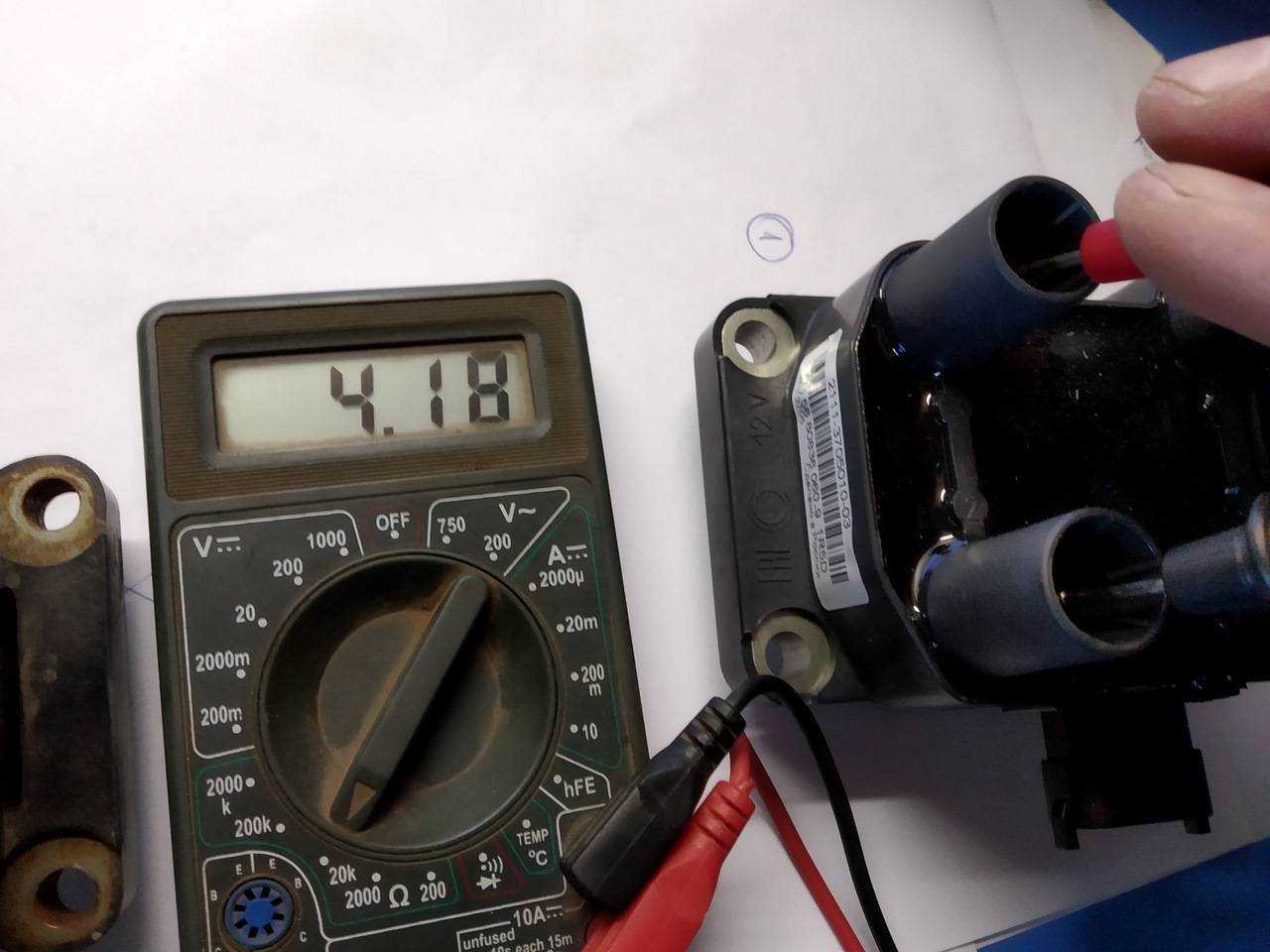

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Алгоритм проверки элементов для устранения ошибки P0300

Поскольку возможна масса причин возникновения ошибки P0300, необходимо придерживаться определенного алгоритма поиска неисправности. Приведем последовательность действий для наиболее быстрого обнаружения причины пропусков зажигания:

Начать диагностику следует с проверки высоковольтных проводов. Для этого потребуется обзавестись мультиметром, выставить его в измерение сопротивления (Ом) и замерить значения проводов. Если изоляция высоковольтных проводов не пробита, в результате проверки сопротивление составит порядка 4-10 кОм;
Далее проверяются катушки зажигания (или модуль). Для тестирования модуля используется специальный диагностический стенд или мультиметр. Чтобы проверить катушку зажигания, достаточно переставить ее на стопроцентно рабочий цилиндр, дать некоторое время поработать двигателю и вновь снять ошибки сканером. Если код ошибки не изменился (например, был P0302 и остался P0302), значит, проблема не в катушке;
Если проблему не удалось выявить, следующим шагом необходимо проверить свечи зажигания. Скрутите их и осмотрите на наличие масляного нагара или повреждение электрода. Также убедитесь, что у свечи выставлен правильный зазор;
Следующий шаг при поиске причины ошибки P0300 – это проверка компрессии в цилиндре. Если компрессия слишком низкая или вовсе отсутствует, это приведет к сложностям воспламенения топливовоздушной смеси из-за низкого сжатия;
Еще одной распространенной причиной возникновения ошибки P0300 является засорение форсунки. Однако если вы проводите работы по поиску неисправности в гараже, то с проверкой форсунок возникнут проблемы, поскольку для этого необходим диагностический стенд. Как вариант, можно попробовать заправить в автомобиль топливо с повышенным октановым числом и проездить на нем несколько километров при повышенных оборотах;
Обязательно в ходе поиска неисправности нужно проверить топливный фильтр, а лучше заменить его. Засоренный топливный фильтр или некачественное топливо приводят к проблемам с форсунками;
Осмотрите прокладку впускного коллектора. Если она сильно изношена, потребуется заменить;
Также возможной причиной ошибки P0300 является заклинивший клапан системы рециркуляции выхлопных газов. Диагностируя автомобиль, проверьте значение долгосрочной коррекции топлива для конкретного цилиндра. Оно должно отличаться от идеального значения (которое можно узнать из литературы по техническому обслуживанию конкретной модели автомобиля) не более чем на 1-3% в любую из сторон. Если отклонение составляет 7% и более, то имеет место быть дополнительный забор воздуха.

Выше приведены основные действия, которые чаще всего помогаю обнаружить причину ошибки P0300

При проверке указанных выше элементов, обращайте внимание на их состояние – наличие нагара, следов механических повреждений и так далее

Другие возможные причины возникновения ошибки P0300 нужно определять, в зависимости от того, на какие еще ошибки указывает сканер при диагностике. То есть, если вышел из строя датчик кислорода, то помимо P0300 может возникнуть ошибка P0134 или P0130. Попробуйте устранить другие ошибки, которые диагностируются совместно с P0300, возможно, это сразу устранит и ее.

(413 голос., средний: 4,49 из 5)

Причины пропуска зажигания в инжекторных двигателях

Так как карбюраторы имеют массу недостатков и нестабильную работу, то на современные автомобили устанавливаются преимущественно инжекторы. Стабильная работа, экономичность, устойчивость к морозам и экологичность обеспечивают надёжность моторов и их долговечность. Инжекторные двигатели оснащаются ЭБУ, который регулирует состав горючей смеси и его подачу.

Рекомендуем: Топливный бак: устройство, промывка, конструкция.

В блоке управления при возникновении проблем с воспламенением топлива появляется ошибка, которая помогает установить неисправную часть агрегата.

При выявлении поломки необходимо провести углублённую диагностику для выявления всех неисправностей. Самыми распространёнными причинами являются нижеперечисленные.

Качество горючей смеси

Если воздушно-топливная смесь имеет неправильные пропорции, то она не воспламеняется. Иногда достаточно просто сменить заправочную станцию, но в некоторых случаях может понадобиться серьёзный ремонт. Некачественное топливо способно забить форсунки и фильтр. Причиной подачи смеси в неправильных пропорциях может стать неисправный топливный насос либо регулятор давления. Комплексную диагностику лучше доверить авторизованным сервисным станциям, так самостоятельное исследование аппаратов не всегда позволяет обнаружить ошибку.

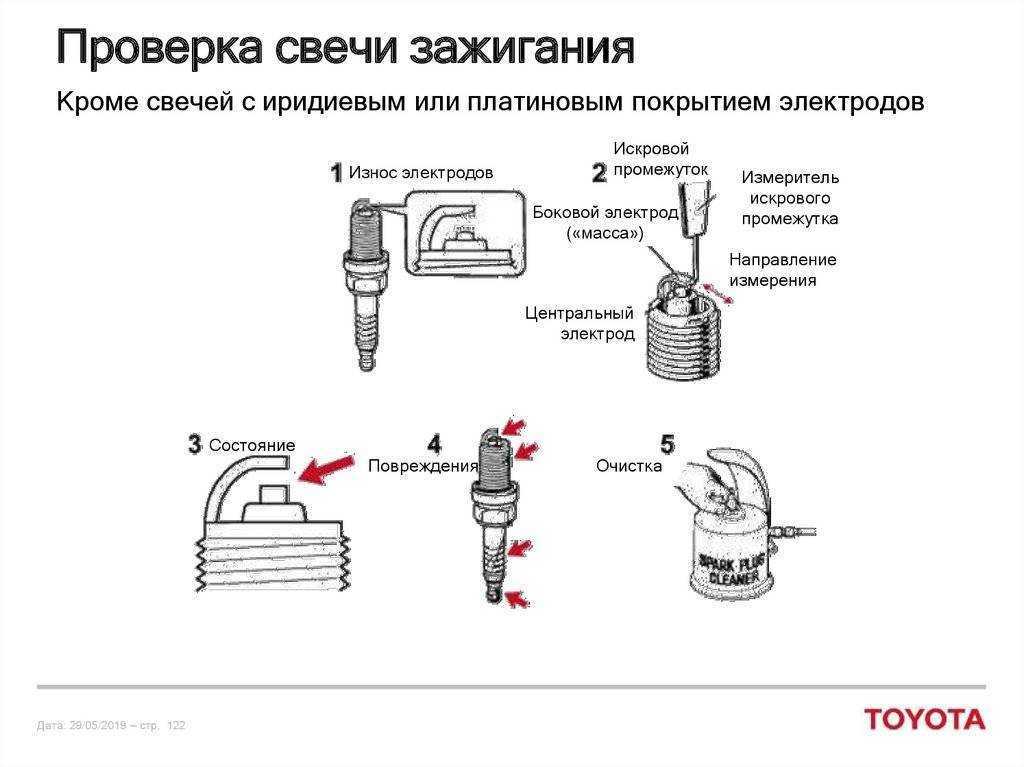

Свечи

Износ свечей может привести к тому, что появятся пропуски зажигания на холостом ходу и двигатель будет постоянно глохнуть. Иногда попадаются бракованные свечи, которые не выдают искру. Изменение зазора также может стать причиной невоспламенения топливно-воздушной смеси.

О том, что такое момент затяжки свечей зажигания, вы сможете узнать из подробного и информативного материала нашего эксперта.

Бронепровода

Неисправные высоковольтные провода не справляются с поставленной задачей, что приводит к пропускам зажигания. Повреждение вследствие механического воздействия бронепроводов либо высокое сопротивление в них не позволяют смеси воспламениться и могут стать причиной поломки двигателя.

Деформация цилиндров

Если зазор между поршнем и цилиндром изменился, то появляются существенные изменения в работе двигателя. Хоть эта причина достаточно редка, но при полной диагностике её необходимо учитывать.

Неправильная компрессия

Неравномерное либо низкое сжатие горючей смеси мешает ей воспламениться. Проблема возникает из-за нарушения целостности поршневых колец или изношенности ЦПГ.

ГРМ

Нарушения функциональности аппарата может стать причиной пропусков зажигания на холодном двигателе. Из-за неправильного размера зазоров устройства либо негерметичности гидрокомпенсаторов могут возникнуть проблемы при воспламенении смеси.

Так же проблема может заключаться в модулях или неисправных катушках (

Определяем, почему греется катушка зажигания

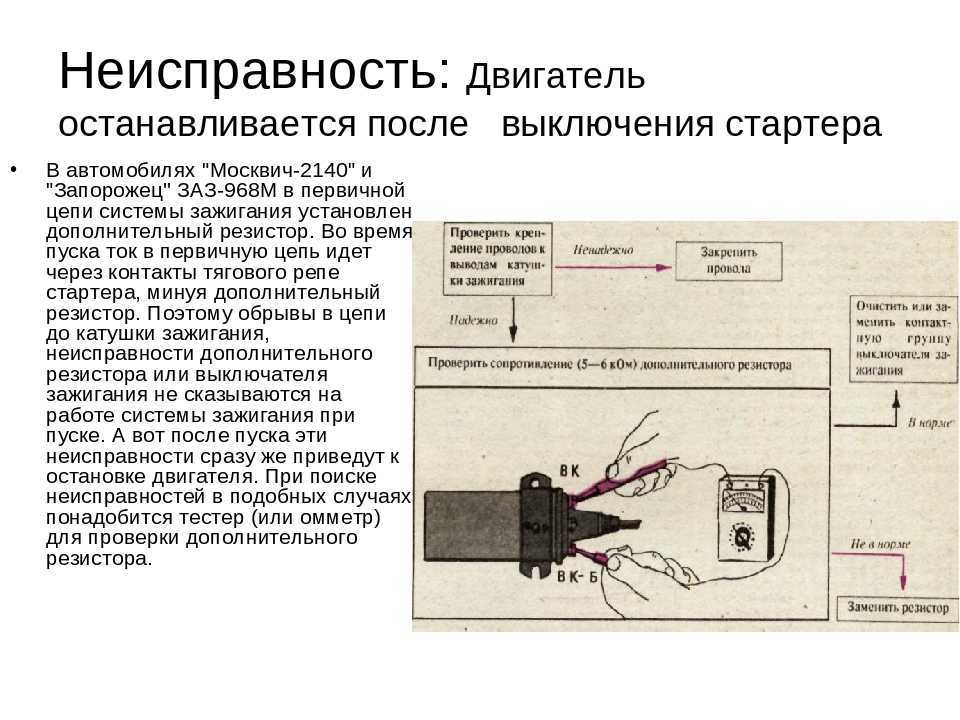

Основная функция катушки заключается в преобразовании низковольтного напряжения, которое поступает от генератора или же аккумуляторной батареи, в высоковольтное. Происходит же генерация высоковольтных электрических импульсов на свечах. Схема подключения катушки зажигания обеспечивает определенный механизм работы: при включении стартера, благодаря контактному диску, включается добавочное сопротивление, это приводит к возрастанию тока, проходящего через первичную обмотку, и, как следствие, повышается напряжение вторичной обмотки, что способствует надежному воспламенению рабочей смеси.

Неисправности катушки зажигания можно заметить по следующим признакам. Прежде всего, если она имеет высокую температуру при выключенном моторе. Причиной такого симптома может послужить поворот ключа в активное положение на довольно длительный период при выключенном двигателе. Следующим тревожным признаком является короткое замыкание, когда движок не запускается вообще, при этом появляется запах горелой изоляции и сильный нагрев замка, а также стартера. В этом случае необходим ремонт и замена катушки зажигания.

Причины неисправности

Почему на выход катушки не поступает ток или напряжение, как определить, что устройство вышло из строя? Для начала давайте разберемся в причинах неисправностей. Обычно это устройство представляет собой деталь с долгим ресурсом использования, но разумеется, вероятность поломок есть всегда. При регулярном использовании механизма и постоянном прохождении через него тока и напряжения, устройства не только греются, но иногда и горят.

Если ремонт катушки зажигания не дает результатов и устройство просто сгорело, то это, вероятнее всего, вызвано замыканием в системе. Решить проблему возможно, если температура при ее работе составляет менее 150 градусов, однако если она выше, то катушки горят бесповоротно (автор видео — Полезный Китай).

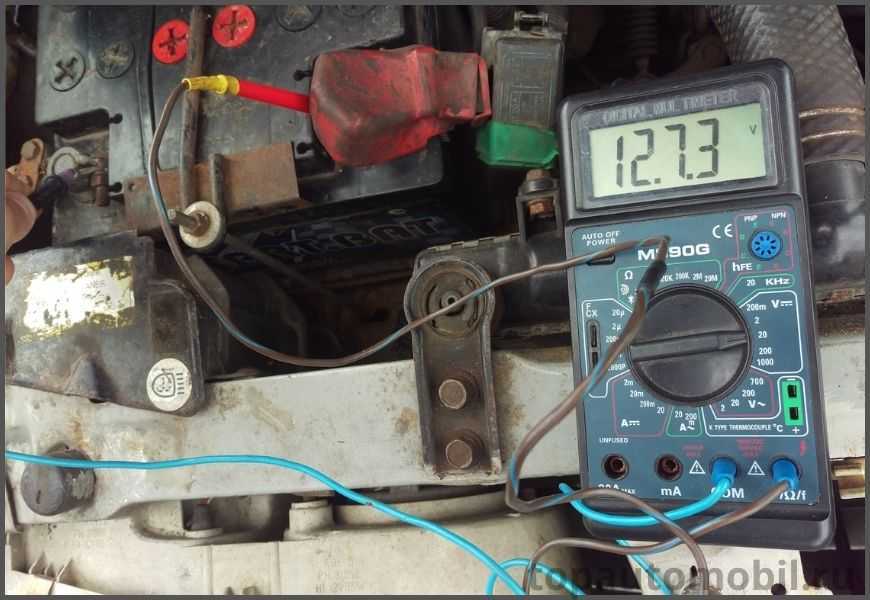

Одной из основных причин возникновения неисправности являются проблемы с питанием, током и напряжением, которые исходят от бортовой сети. Из-за постоянных перепадов устройство будет работать нестабильно. Уровень напряжения, к примеру, должен составлять не менее 11.5 вольт. В том случае, если аккумуляторная батарея используется долгое время, это может привести к снижению уровня напряжения, поскольку производительность АКБ падает.

Помимо этого, причиной того, что катушки греются, горят и выходят из строя, может быть неисправный провод системы зажигания. Проблема решается путем замены кабеля. Как показывает практика, часто причинами поломки устройств являются пробои в изоляции — к примеру, через пробой может попасть моторная жидкость или жидкость из омывателя. Если в изоляции действительно имеются пробои, то проблемы могут проявиться в дождливую погоду.

Что касается индивидуальных устройств, то необходимо помнить, что они всегда работают в условиях критических температур. В результате они не реже греются и горят, поскольку ресурс их эксплуатации по факту не особо высокий. Как показывает практика, если такая катушка сгорела, то пытаться починить ее своими руками будет бессмысленно. Отдельные типы индивидуальных устройств подвержены поломкам из-за больших вибраций от ГБЦ.

Отдельно следует выделить свечи зажигания, как одну из причин, по которым нет искры с катушки зажигания. В частности, речь идет о низкокачественных свечах. Дешевые подделки приводят к тому, что слабые катушки со временем греются и горят. В данном случае причинами служат обратные газы, а также пробои в изоляторе, негативно отражающиеся на состоянии прорезиненного наконечника устройства.

Сравнение результатов измерений с нормированными значениями

После проверки и определения уровня сопротивления двух категорий обмоток все полученные показания необходимо сравнить с нормативными параметрами, установленными заводом-изготовителем. Тщательный осмотр двойной детали – более сложная задача. Первичная в элементах такого плана подключается непосредственно к разъему.

Фото: drive2.com

Стандартная схема двойной катушки несколько отличается от обычной и знание ее необходимо в процессе проверки первичной обвивки. Вторичная же прозвонится без проблем. Для этого нужно подключить тестер к паре высоковольтных кабелей.

Как проверить на искру

Преимуществом диагностики элемента «искровым» методом является возможность обнаружения неисправности практически при любых условиях. Для выполнения этой работы понадобится:

Свечной ключ.
Свеча.
Плоскогубцы.

Диагностика проводится в следующей последовательности:

Снять наконечник высоковольтного провода со свечи первого цилиндра и подсоединить его к заранее подготовленной свече, к юбке которой должна быть подключена «масса».
Попробовать завести автомобиль, повернув ключ зажигания (рекомендуется использовать для этой операции помощника).
Проверить, есть ли искра между электродами.

Если искры нет или она желтоватая и слабая, возможно неисправность в СЖ, в том числе и в катушке.

Таким способом можно узнать только о состоянии элемента, но если между электродами нет искры, причиной этого может быть обрыв проводки или выход из строя других важных элементов системы.

Метод искры в шприце

Оригинальное по конструкции приспособление для проверки катушки можно сделать из медицинского шприца объемом 20 см³. Кроме этой детали потребуется одножильный изолированный медный провод диаметром не менее 1 мм и пистолет с термоклеем. Чтобы изготовить самодельное устройство необходимо:

Вскрыть шприц и ровно посередине поршня установить очищенный от изоляции медный провод. Для этой цели можно нагреть медь и разогретым металлом прожечь основание поршня (предварительно необходимо снимать резиновый уплотнитель). В резинке также делается прокол ровно посередине. Затем этот мягкий уплотнитель устанавливается обратно в поршень, а провод прикрепляется к подвижной части шприца термоклеем.
Не устанавливая поршень в шприц, у медицинского изделия обрезается носик и делается также в середине отверстие, диаметр которого будет достаточен для вкручивания длинного тонкого шурупа.
Вкрутить в отверстие шуруп, предварительно смазав его эпоксидной смолой.
После застывания клея поршень устанавливается в шприц.

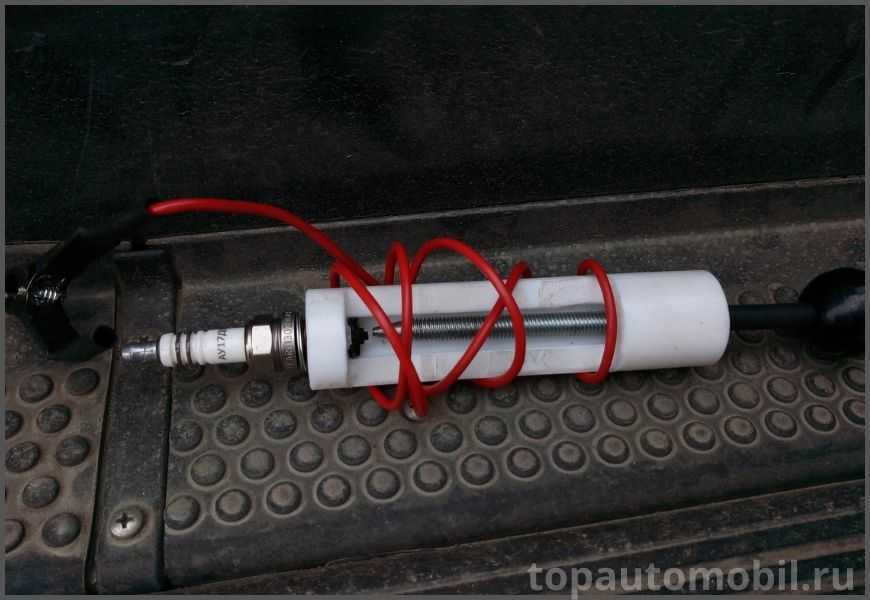

Фото: drive2.com

Используется самодельный прибор следующим образом:

Кабель, выходящий из шприца, необходимо подключить к минусовой клемме аккумулятора (рекомендуется использовать разъем типа «крокодил»).
Установить самодельный диагностический прибор той стороной, где находится шуруп в высоковольтный провод, идущий от катушки зажигания.
Выдвинуть поршень от дна шприца на 1 – 7 мм. Чем более мощный двигатель установлен на автомобиль, тем больший искровой промежуток можно выставить в самодельном приборе.
Провернуть коленвал несколько раз.

При исправной запчасти между проводом внутри поршня и головкой шурупа будут проскакивать искры. По качеству разряда можно будет судить о состоянии высоковольтного трансформатора. При искрах желтоватого оттенка, которые могут образовываться только при близком расположении контактов, можно диагностировать неисправность детали.

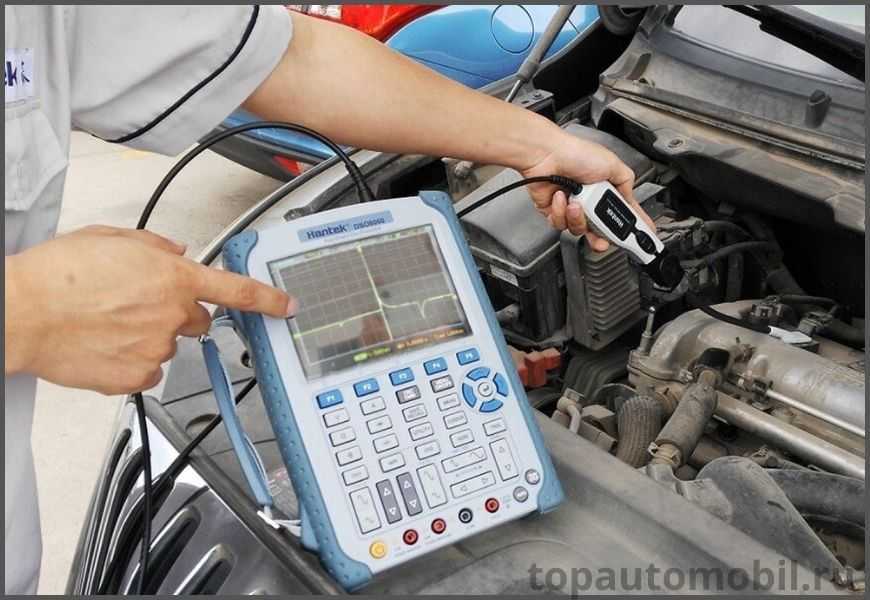

Как проверить катушку зажигания осциллографом

Не у каждого автомобилиста есть под рукой осциллограф, но если есть возможность пользоваться этим прибором, то с его помощью можно качественно проверить катушку зажигания. Если машину можно завести, то лучше провести диагностику в динамике. Сняв график напряжения в различных режимах работы двигателя, можно выявить «неполадки» в работе электрической части.

Осциллограф

С помощью осциллографа можно обнаружить межвитковые замыкания и утечку тока на массу, что практически невозможно сделать другими методами.

Пробой изоляции

Так же, как и на свечах, здесь может случиться пробой в изоляции. Чем это может быть вызвано? Нередко пробой случается из-за потеков масла, которые образуются в местах соединения клапанной крышки, головки и других элементов. С увеличением оборотов давление масла возрастает. Масло начинает попадать на все элементы, в том числе и на катушку зажигания. Признаки неисправности: провалы в разгоне, дергание и высокий расход топлива. Чтобы не допустить этого, следите за чистотой подкапотного пространства.

Обратите внимание, что и из-за мойки двигателя может случиться пробой изоляции. Лишняя влага попадает на контакты, из-за чего происходит короткое замыкание

Чтобы не допустить этого, следует закрывать не только аккумулятор, но и саму катушку. Также рекомендуется заизолировать крышку трамблера, если это старый автомобиль. Кстати, влажный трамблер – это самая популярная причина, по которой автомобиль не заводится вовсе. Иногда можно ограничиться сушкой контактов. Но в 80 процентах случаев спасает лишь замена.

Ремонт катушки зажигания

В большинстве случаев отремонтировать катушку — не выход, обычно решение проблемы сводится к замене механизма. При замене следует проверить соответствие заменяемых компонентов, они должны быть полностью идентичными. Перед тем, как произвести замену механизма, необходимо эффективно прочистить все места соединений от грязи и масляных отложений

Не лишним будет обратить внимание на наличие ржавчины — поскольку коррозия увеличивает показатель сопротивления и зачастую является причиной плохих контактов, от нее следует избавиться

Если вы не хотите в будущем столкнуться с пробоями в системе, то на контакты желательно наносить диэлектрическую смазку, инструкция может различаться в зависимости от модели авто.

Аккумулятор отключается, от вышедшей из строя катушки нужно отсоединить проводок, который идет к центру крышки трамблера.
С помощью гаечных ключей выкручиваются гайки, фиксирующие провода сверху механизма. В том случае, если на них есть коррозия, провода нужно обработать жидкостью WD-40 и немного подождать. Положение проводов необходимо пометить.
Само устройство держится на кузове с помощью гаек, которые необходимо ослабить, но не выкручивать полностью.
Затем элемент смещается в сторону и демонтируется, устанавливается новая катушка. Дальнейшая сборка производится в обратной последовательности.

Устройство

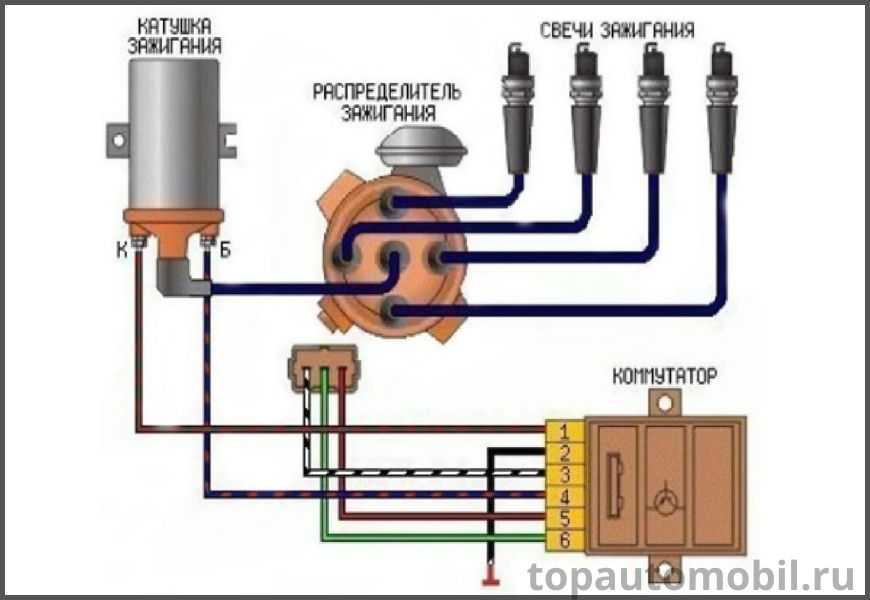

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

Аккуммуляторная батарея;
Коммутатор;
Свечи зажигания;
Датчика распределитель;
Высоковольтные и низковольтные провода;
Катушка зажигания;
Дополнительное стартерное реле;
Добавочный и помехоподавляющий резистор;
Указатель тока;
Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

Сопоставление момента возникновения искры и работы двигателя;
Достаточная мощность искры;
Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

Датчик-распределитель;
Токоразносная пластина (бегунок);
Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

Правильно отрегулирован зазор между электродами свечи;
Исправная катушка зажигания;
Нужная форма импульсов коммутатора;
Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Как работают катушки зажигания

Основная задача катушки- преобразовать низкое напряжение, подаваемое аккумулятором автомобиля (примерно 12 вольт), в высокое (до 25-30 тысяч вольт).

Проще говоря, строение типовой катушки зажигания по факту можно назвать аналогом импульсного повышающего трансформатора. Он работает по тому же принципу. Поворот ключа зажигания замыкает сеть. А низкое напряжение подается на первичную обмотку трансформатора. Ей свойственно минимальное количество витков. А сделана она из толстого провода. Причиной появления магнитного поля является проходимость тока по ней. Магнитное поле- это накопитель энергии. Если каким-либо образом прервать работу цепи первичной обмотки, то оно создаст высокое напряжение уже во вторичной обмотке. Она имеет максимальное количество витков. Сделана из тонкого провода.

Высокое напряжение превращается в импульс и в таком виде доходит до распределителя. Его задача- разделить это напряжение и подать к электродам свечей зажигания. Между ними формируется искра, которая помогает воспламенить топливовоздушную смесь.

То, где будет находиться катушка зажигания, напрямую зависит от того, какого она типа и структуры моторного отсека. Автомобили, построенные в более новое время, предусматривают наличие индивидуальной катушки. От того и такое название, что она работает только для одной свечи зажигания. Ее надевают на саму свечу и крепят к клапанной крышке двигателя. Место сбоку от верхней части мотора принадлежит общим или двухвыводным катушкам. Основная идея- сокращение длины высоковольтных проводов.

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт

С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий — научный способ

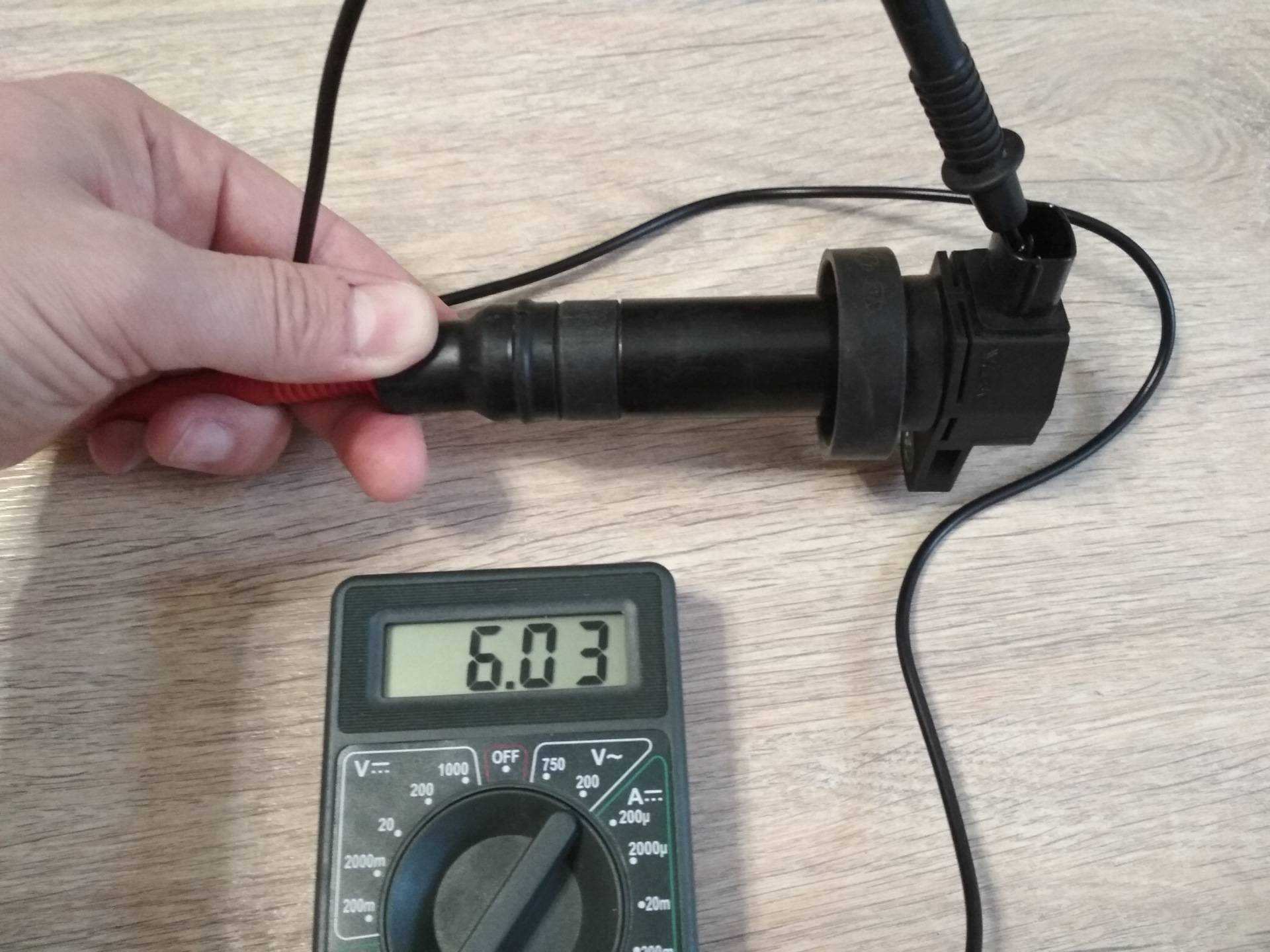

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.
