Сегодня Nissan продает в Украине четыре рамных внедорожника, включая один пикап.
Самым противоречивым из них является Patrol последнего поколения. До сих пор ведутся споры по поводу его конструкции. Одни считают его рамным, другие же утверждают, мол, рамы там и в помине нет. На самом деле правы и те, и другие. Ведь на самом деле этот внедорожник оснащен независимой подвеской всех колес и кузовом с интегрированной рамой. То есть, он сохранил раму, но теперь она интегрирована в силовую структуру кузова и имеет зоны запрограммированной деформации спереди и сзади (вспоминаем о пассивной безопасности рамных внедорожников). Похожая конструкция и у Mitsubishi Pajero Wagon, поэтому считать эти авто настоящими рамными внедорожниками нельзя. Точнее, некорректно.
NP300. Доступный и весьма практичный 4-дверный пикап, доступный только с дизельным двигателем объемом 2,5 литра и механической КПП. Стартовая цена – 191 030 грн. Вряд ли этот автомобиль подойдет горожанину, но тем, кто большую часть времени проводит за городом – вариант хороший. Ведь уже в базе машина имеет полный привод.

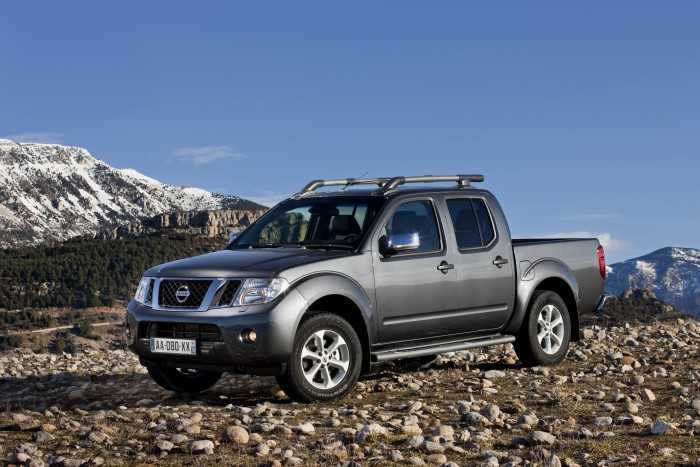

Navara. Просторный и не самый дешевый пикап с повышенным уровнем комфорта. Также доступен лишь с дизельным мотором 2,5. Коробка передач – механическая или автоматическая. Базовая стоимость – 248 500 грн.
Теоретическая часть
Рамой называется жёсткий элемент автомобиля, который принимает на себя основные нагрузки и используется для крепления на нём остальных элементов, представленных силовым агрегатом, трансмиссией, кузовом и разнообразным оборудованием. В отличие от альтернативного ей несущего кузова, рама в большинстве случаев является плоской и представляет собой своеобразный «стержень», придающий жёсткость всей конструкции в целом. Фактически рамная конструкция кузова представляет собой основу, вокруг которой собирается автомобиль — благодаря этому он становится намного проще в производстве и в обслуживании по сравнению с другими типами компоновки.
Существует множество видов рам, применяющихся в автомобилестроении. Наиболее распространённой в настоящее время является прямая лонжеронная рама, которая создаётся из двух продольных металлических балок, проходящих по всей длине кузова. В определённых местах они соединяются поперечинами — так называемыми траверсами, которые придают этому элементу жёсткости и предназначаются для крепления отдельных агрегатов. Особой модификацией лонжеронной рамы является периферийная конструкция, которая подразумевает существенное увеличение расстояния между продольными лонжеронами в центральной части кузова. Такие рамные легковые автомобили обладают достаточно низко опущенным полом, который находится между балками, играющими роль порогов.
Существуют и экзотические варианты — в частности, хребтовые рамы, в которых несущим элементом выступает центральная труба, в которой проходят трансмиссионные валы. Она позволяет существенно уменьшить массу и габариты автомобиля относительно случая использования классической лонжеронной рамы, а также даёт возможность применять независимую подвеску. Однако есть у неё и свой недостаток — сложность ремонта транспорта, для осуществления которого необходимо полностью разобрать машину.
Видео о том, как устроена конструкция рамы внедорожника:
Также необходимо упомянуть и о решетчатых рамах, применяющихся в спортивных автомобилях — они создают не только несущую основу, но и каркас безопасности, на который навешиваются лёгкие кузовные панели. Иногда рамная конструкция автомобиля объединяется с несущим кузовом — в таком случае говорят об интегрированной раме, принимающей на себя только часть нагрузок. По типу соединения деталей рамы подразделяются на следующие виды:
- Клёпаные — легки в производстве.
- Болтовые — обладают повышенной прочностью, но очень высокой трудоёмкостью сборки.
- Сварные — наиболее дорогие и прочные.
ZURABb › Блог › Рама автомобиля
Рама автомобиля — несущая система автомобиля, представляющая собой «скелет», на который крепятся кузов, двигатель, агрегаты трансмиссии, подвеска. Полученная конструкция называется шасси. Рамное шасси в большинстве случаев может даже перемещаться по дороге отдельно от кузова автомобиля. История рамного шасси уходит корнями к самому началу развития автомобилестроения. Отдельная рама представляла собой полностью автомобильное решение несущей системы.
Конструкторы автомобилей заимствовали эту идею у железнодорожного транспорта. Первые рамы выполнялись из твердых пород дерева. Кроме того, материалом для рам в те годы служили круглые металлические трубы. В начале двадцатого столетия большой популярностью пользовались рамы с конструкцией из штампованных профилей, имеющих прямоугольное сечение. Ближе к 30-м годам XX века многие компании-производители легковых транспортных средств отказались от использования рам в пользу самонесущего кузова. В наши дни рамные шасси используются в основном на машинах с грузовой платформой и тракторах, однако зачастую рамными конструкциями оборудуются многие внедорожники и лимузины. Последние нуждаются в установке рамы, потому что несущий кузов при такой солидной длине машины оказывается переутяжеленным.
Любой автомобильной раме присуща отличительная особенность с точки зрения конструкции. Она заключается в разделении функций несущих деталей кузова и его панелей, имеющих декоративное значение. Декоративные панели также могут быть оснащены усиливающим каркасом. Такой каркас может располагаться, к примеру, в районе дверных проемов, однако в этом случае он не принимает участия в восприятии силовых нагрузок, которые дают о себе знать во время движения машины. Наиболее распространенной является классификация автомобильных рам в зависимости от используемой несущей структуры. Существуют лонжеронные, хребтовые, периферийные, вильчато-хребтовые, решетчатые рамы, а также несущие конструкции, интегрированные в кузов.
В состав лонжеронной рамы входят несколько поперечин, которые иногда называют «траверсами», пара продольных лонжеронов (так называют главный силовой элемент несущей конструкции, представляющий собой короб сложной формы, выполненный из металла), кронштейны и крепления, предназначенные для установки на них кузова автомобиля и различных агрегатов. Как поперечины, так и лонжероны могут отличаться по конструкции и форме. Выделяют X-образные, К-образные, а также трубчатые поперечины. Их назначение заключается в придании конструкции максимально возможной жесткости. Для изготовления траверс обычно используется гнутый металлический профиль. Для лонжеронов наиболее характерным является переменное по длине П-образное сечение (швеллер). В самых нагруженных участках высоту сечения швеллера увеличивают. Лонжероны могут располагаться параллельно относительно друг друга или под определенным углом. Кроме того, лонжероны могут устанавливаться изогнутыми в вертикальной либо горизонтальной плоскости. Параллельное расположение используется главным образом на грузовых транспортных средствах. Остальные схемы неплохо подходят для внедорожников – автомобилей, обладающих повышенной проходимостью. За счет установки лонжеронов под углом можно добиться получения максимального угла, на который поворачиваются управляемые колеса автомобиля. Изгибы в вертикальной плоскости выполняются для снижения центра тяжести. Вместе с этим становится ниже и уровень пола в машине. Благодаря изгибу лонжеронов в горизонтальной плоскости кроме понижения уровня пола достигается существенное повышение уровня пассивной безопасности в случае возможного бокового столкновения. Для соединения деталей, входящих в состав рамы, между собой используются болты, заклепки. Широкое распространение нашли и сварные соединения. Рамы на заклепках чаще используют в конструкциях грузовых автомобилей, а сварные рамы – при изготовлении легковых машин и самосвалов с большой грузоподъемностью. Болты нашли применение в малосерийном производстве. Лонжеронными рамами оснащаются почти все грузовые машины и внедорожники. Именно популярностью таких конструкций обусловлено то, что под понятием «рама» чаще всего подразумевается как раз лонжеронная несущая система.
Модели из Южной Кореи
Верны традициям и в Южной Корее. Мы не стали составлять список рамных внедорожников всех марок, выпускаемых в этой стране, но подобрали интересные и недорогие. Популярный в СНГ бренд Ssang Yong в Южной Корее считается производителем второго дивизиона, уступая KIA и Hyundai. Но нельзя сказать, чтобы продукция заметно уступала конкурентам.
Флагманский кроссовер Rexton – живой пример того, что авто с рамной конструкцией сохраняют актуальность. Предлагается с бензиновым и дизельным двигателями. Доступны версии до и после рестайлинга. Разница в цене между ними около тысячи долларов. Также выпускаются кроссоверы Kyron, Actyon и Actyon Sports (пикап с дизельным движком и АКПП). Машины собираются не только в Южной Корее, но и на заводах Казахстана, России и Украины.
Одним из лидеров южнокорейского рынка является торговая марка KIA Motors. Здесь выпускается кроссовер Mohave с рамной конструкцией. Производят его на родине, а также в Калининграде и казахстанском Усть-Каменогорске. Пятидверный SUV выпускается с 2008 года. Недавно объявлено про появление обновлённой версии 2016 – 2017 года. Она получит двигатели:
- дизель 3,0 л./255 л.с.
- GDI 3,7 л./276 л.с.
Доступны 3 варианта автоматической коробки передач – 5, 6 и 8-ступенчатые.
Материалы производства
Популярные материалы для изготовления рам:
- Инструментальная сталь с повышенным содержанием углерода (до 0,7%)
Применяется в производстве самых дешевых велорам. Конечная конструкция хорошо ремонтируется (ее может сварить даже новичок), обладает высокими прочностными характеристиками и удобна в эксплуатации. Отрицательное качество – вес.
Хромированная сталь применяется для ситибайка и внедорожника.
Подходит для экстремальных покатушек. Большим плюсом металла является мягкость, смягчение вибрирования и ударов, а также длительность и надежность эксплуатации. Отрицательные характеристики – вес, склонность к ржавчине, медленный разгон.
Алюминиевый сплав.
Характеризуется маленьким весом, прочностью и низкой стоимостью. Алюминиевая рама отличается соответствием цены-качества. Преимущества: не ржавеет, способна выдерживать высокие физические нагрузки. Недостатки: неудовлетворительные усталостные характеристики, маленький срок службы, плохая динамика разгона, не ремонтируется. В некоторые сплавы добавляют скандий, это значительно увеличивает прочность и снижает вес деталей.
Титан.
Применяется в производстве велосипедных рам класса «Люкс». Обладает большим списком достоинств среди которых отличаются: высокая степень погашения вибрирования, маленький вес, высокие характеристики прочности. Отрицательные качества: дороговизна, пониженный разгон динамики, проблемы с ремонтированием.
Карбоновый сплав.
Применяем только для дорогих моделей велосипеда. Положительные качества изделия: легкость и прочность конструкции. Недостатки: дороговизна, не подвергается ремонту, не способен выдерживать точечный удар, надежность зависит от модификации изделия.
В практике для производства велорам материалы в основном комбинируются в целях достижения оптимального соотношения цены и качества.
FireLX › Блог › На чём держатся наши автомобили, что как и почему.
Итак, на данный момент существует несколько классических конструкций силовых элементов автомобиля. 1. Несущий лонжеронный кузов. 2. Лонжеронная рама с закреплёнными на ней не силовыми элементами. 3. Кузов с интегрированой рамой. 4. Пространственная рама обшитая кузовными панелями. Либо просто пространственная рама.
Первый вариант – несущий кузов.
Самая распространённая конструкция, совмещающая в себе технологичность, удобство, жёсткость и малый вес. Для автопроизводителей самый выгодный вариант. Части кузова отштамповываются каждая из своего вида стали или алюминия. Верх рамки лобового стекла и верхние части центральных стоек крыши делают из конструкционной стали. Дверные проемы и пол изготавливаются из стальных сплавов повышенной прочности; а более нагруженные вертикальные части рамки лобового стекла и поперечины, отделяющие салон от багажника – из прочной стали. Наконец, из особо высокопрочной стали делаются подмоторный каркас и балки, перед которыми ставятся бамперы. При этом внешние панели, не влияющие на пассивную безопасность, могут быть не только стальными, но и алюминиевыми, пластиковыми и даже стекловолоконными – применение таких материалов повышает стойкость к коррозии и снижает вес автомобиля в целом.
Все детали кузова и ответственность каждой из них за какие либо конкретные элементы нагрузки или безопасности перечислять не буду, их там вагон и маленькая тележка. В отличие от рамных, все агрегаты крепятся к кабине, и сама кабина (вместе со всеми внешними и наружными элементами кузова) несет всю нагрузку. Яркое преимущество перед рамами — легкий вес и лучшая жесткость на кручении (в рамных машинах её во многом обеспечивает водружённый сверху кузов, хотя силовым несущим элементом он как бы и не является.). Следствие низкого веса — лучшая управляемость, экономичность и динамика. Другое неоспоримое преимущество — лучшая пассивная безопасность, так как изначально конструкторы могут создать специальные зоны, которые при аварии будут поглощать энергию удара. И всем бы был хорош несущий кузов, вроде бы всё круто, но… Есть и один очень существенный минус. Из-за того, что все элементы несущего кузова взаимосвязаны и вместе отвечают за всю конструктивную нагрузку, при повреждении одного элемента страдает весь кузов, теряя свои характеристики и жесткость. Есть и другие минусы не несущие таких критических факторов. Например, есть такой фактор, как низкая ремонтопригодность несущего кузова. В отличие от рамы восстановить родную геометрию кузова после повреждений практически невозможно, не говоря уже об исходных характеристиках жёсткости и управляемости.
Ещё у большинства легковых машин со временем начинает деформироваться передняя часть кузова, особенно в местах крепления стоек кузов нажинает «разъезжаться». Проявляется это в связи с эксплуатацией на плохих (читай наших) дорогах, банальной усталости металла и общей нагруженности передней части авто. И тут к нам на выручку приходит подрамник. Замечательный «кусок рамы» который более равномерно распределяет нагрузку от подвески на несущий кузов и препятствует локальным перегрузкам силовых элементов. Бывает как передний, так и задний. Является наиболее часто применяющимся силовым элементом усиливающим конструкцию несущего кузова.
И ещё большинство кузовных деталей, особенно не относящихся к капсуле безопасности, плохо дружат с сопроматом, что впрочем компенсируется некоторым избытком прочности на этих деталях. Итак: Несущий кузов применяется на подавляющем большинстве современных легковых автомобилей и автобусов.
Рамные внедорожники в России
В нашей стране такие автомобили выпускаются довольно таки давно. Самый известный из них, это УАЗ Хантер. Ульяновский джип в привычном ныне виде выпускают с 2003 года. Но, по сути, это просто модернизация старой машины, производившейся с начала семидесятых. А та, в свою очередь, базировалась на ГАЗ-21 «Волга». Если посмотреть на дизайн, то можно понять, что он является отсылкой к «военно-полевому» прошлому, как и Хаммер, Гелендваген и Ленд Ровер Дефендер.
Если вам нужен рамный внедорожник с полным приводом и более современным дизайном, взгляните на УАЗ Patriot. Это такой себе российский Ленд Крузер, только в разы дешевле, и, ясное дело, менее комфортный. Хотя клиренс и габариты примерно те же. При небольшой доплате можно получить машину с ABS и кондиционером. Есть на выбор дизель и бензиновый агрегат.
Ремонт и замена
Если разговор заходит о ремонте лонжеронов, то обычно это относится к передним элементам, поскольку задние лонжероны деформируются гораздо реже. Для восстановления элемента требуется специальный стенд. Кроме того, потребуется разобрать большую часть автомобиля. Впрочем, даже очень опытным специалистам справиться с этой задачей бывает довольно сложно. При этом замена лонжеронного элемента тоже процедура долгая, трудоемкая и дорогая.
Если основная часть данного элемента сохранила нормальное состояние, заменить деформированные участки можно с использованием газосварки. Но не нужно питать иллюзий, что это позволит восстановить изначальные качества. Прочность лонжерона после данных действий значительно снижается, а значит, важнейшие функции будут выполняться намного хуже. Лонжерон с лестничной рамой поменять намного проще. А вот при сильно «ушедшем» лонжероне его замена бессмысленная – в этом случае придется заменить целый кузов.
Замена лонжерона
УАЗ «Патриот»
Было бы несправедливо не отметить в десятке лидеров среди рамных автомобилей отечественного представителя. Достойным кандидатом в этом направлении считается УАЗ «Патриот», история которого началась в 50-е годы минувшего столетия. Однако абсолютно обновленную модель потребители увидели только в 2016 году.
Бюджетная машина отвечает требованиям, предъявляемым к рамным современным внедорожникам. Основные плюсы «Патриота» – приемлемая цена, неплохое оснащение, достойные показатели проходимости и комфорта. Оптимальное соотношение стоимости и качества обуславливает популярность модели у охотников, рыбаков и тех пользователей, которые часто перемещаются в сложных условиях.
Конструкция рамного автомобиля по своему строению напоминает скелет человека. Основная несущая часть машины является базой для размещения всех элементов кузова и навесных систем. Ведущие автомобильные производители, с учетом потребительских интересов, часто вносят изменения в конструкцию рамы. Тем не менее есть в ассортименте лидеров машины, каркас которых практически не претерпел трансформаций и модернизаций.
Три общие черты тройного отрицательного рака
- Считается, что рак с тройным отрицательным результатом является более агрессивным и имеет худший прогноз, чем другие виды опухолей груди. В основном потому, что существует меньше целевых лекарств, которые применяются для терапии. Исследования показывают, что такая опухоль с большей вероятностью метастазирует за пределы молочной железы, а также с большей вероятностью будет рецидивировать после лечения.
- Имеет, в основном, более высокую степень атипии, чем другие типы злокачественных образований молочных желез. Причем, чем выше оценка, тем меньше злокачественные клетки похожи на нормальные здоровые как по внешнему виду, так и по характеру роста. По шкале от 1 до 3 тройной негативный часто относят к третьей степени.
- Обычно это тип, называемый «базальным». «Базальный» значит, что образование составляют клетки, которые напоминают выстилающие протоки базальные клетки. Базальные типы рака, как правило, является более агрессивными. Нужно отметить, что однако не все базальные виды опухолей являются тройными отрицательными, и большинство, но не все тройно-отрицательные виды рака являются базальными.
Плюсы и минусы такой конструкции
Огромный плюс того, что в автомобиле находится лонжеронная конструкция, заключается в том, что она создает необходимую жесткость при легком весе. Малый вес обеспечивает повышенный уровень управляемости, машина становиться более маневренной. Обеспечивается максимальная пассивная безопасность за счет присутствия некоторых конструктивных решений, о которых мы говорили выше.
Но есть здесь и определенные минусы:
- Каждый агрегат автомобиля (двигатель, коробка переключения передач и др.) закреплены на лонжероне, за счет чего обеспечивается взаимная связь. И если кузов повреждается сильным ударом, то технические элементы также страдают;
- Из-за особенностей конструкции лонжероны редко, когда поддаются ремонту.
Основные проблемы машины, связанные с лонжеронами
Главная проблема такой конструкции автомобиля заключается в том, что со временем металл поддается усталостному эффекту, из-за этого через 10 лет на вид прочная конструкция в действительности может оказаться вовсе и не такой.
Вернуть первоначальный вид может быть крайне сложно либо вовсе невозможно. При лопании лонжерона автомобиля весь кузов теряет заложенную прочность. Поэтому даже после мелкой аварии нужно проверять в каком состоянии несущая конструкция. Даже если на вид с кузовом все нормально.
Восстановление геометрии
В зависимости от того, насколько сильно была повреждена машина, определяется вид ремонтных работ. Если машина рамная и пострадали лонжероны, то заменить их не составит особого труда. Если же лонжерон был одной из несущих частей кузова, то дела обстоят намного хуже. Нередко бывает и так, что заменить лонжероны невозможно или просто бессмысленно. Если деформация частичная, то несущую часть кузова возможно вытянуть на специальном стенде. С его помощью можно постараться вернуть параметры к изначальным, но прочность однозначно будет уступать варианту, изготовленному в заводских условиях.
Бывают и такие аварии, после которых невозможно вытянуть конструкцию, и она нуждается в замене. Если не правильно подобрать лонжерон на замену, неправильно сварить или закрепить конструкцию, то это приведет к скорой поломке кузова снова
Учитывая то, что основное назначение лонжерона – это усиление кузова, то эта конструкция становиться крайне важной для машины. Поэтому и ремонту этой детали, в случае необходимости, нужно уделить максимум внимания в плане качества. Автомобиль должен быть безопасным и надежным
Поэтому необходимо следить за его техническим состоянием, тщательно проверять потенциально опасные узлы. Также нужно учитывать это и при покупке подержанного автомобиля. Основным несущим элементом является лонжерон. Он отвечает за жесткость кузова и устойчивость к деформациям. Это необходимо для того чтобы выдерживать большие нагрузки. В данной статье рассказывается о том, что это такое — лонжерон автомобиля, зачем он нужен и как его проверить
Автомобиль должен быть безопасным и надежным. Поэтому необходимо следить за его техническим состоянием, тщательно проверять потенциально опасные узлы. Также нужно учитывать это и при покупке подержанного автомобиля. Основным несущим элементом является лонжерон. Он отвечает за жесткость кузова и устойчивость к деформациям. Это необходимо для того чтобы выдерживать большие нагрузки. В данной статье рассказывается о том, что это такое — лонжерон автомобиля, зачем он нужен и как его проверить.
Передние лонжероны это две металлические профильные трубы.
Лонжерон представляет собой две металлические профильные трубы, которые находятся в нижней части автомобиля и удерживают на себе основные элементы – двигатель, колеса, сиденья, кузовные детали. В большинстве внедорожников роль несущей конструкции выполняет рама. Для легковых автомобилей более универсальным решением является использование лонжеронов. Они намного легче, что позволяет снизить вес автомобиля.
Назначение и задачи
Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:
- В грузовом транспорте и авто 4×4 лонжероны — главный узел, являющийся составляющей рамы;
- В легковом транспорте задача детали — усилить днище машины и нижней части багажника.
В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.
Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию
Но здесь важно соблюсти тонкую грань между жесткостью и податливостью
Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).
Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.

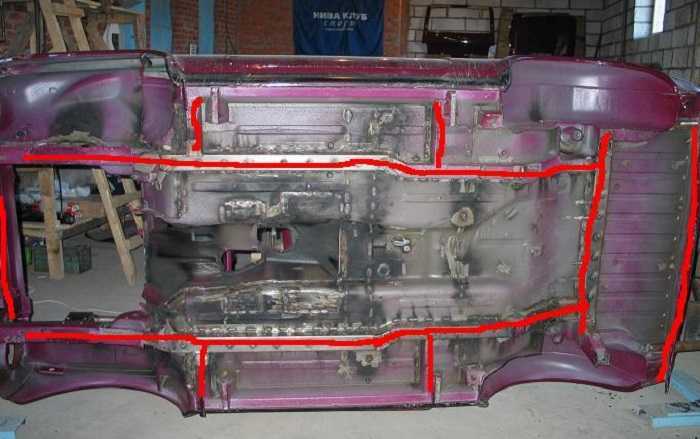

Лонжероны ВАЗ 21 «Волга».
При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:
- Созданием группы складок в конструкции. Благодаря этому, деталь может деформироваться и работать как «гармошка» при фронтальных или тыльных ударах. При такой конструкции места складок несут большую нагрузку и быстро разрушаются, но зато поглощают ненужную энергию. Как следствие, направленная в сторону салона сила подавляется;
- Снижением толщины стенок или сечения узла. Такая конструкция носит название переменного сечения;
- Высверливанием группы отверстий в местах, которые берут на себя вес.
Правый передний лонжерон Renault Laguna 2004.
