Развал-схождение: что это, как выставить правильно, и что будет, если его не делать

Выбор углов

На многих современных автомобилях с передним приводом развал на передней оси задается конструктивно, поэтому регулировать в таких случаях требуется только схождение.

Но достичь таких показателей на практике довольно затруднительно, особенно в случае отечественных автомобилей.

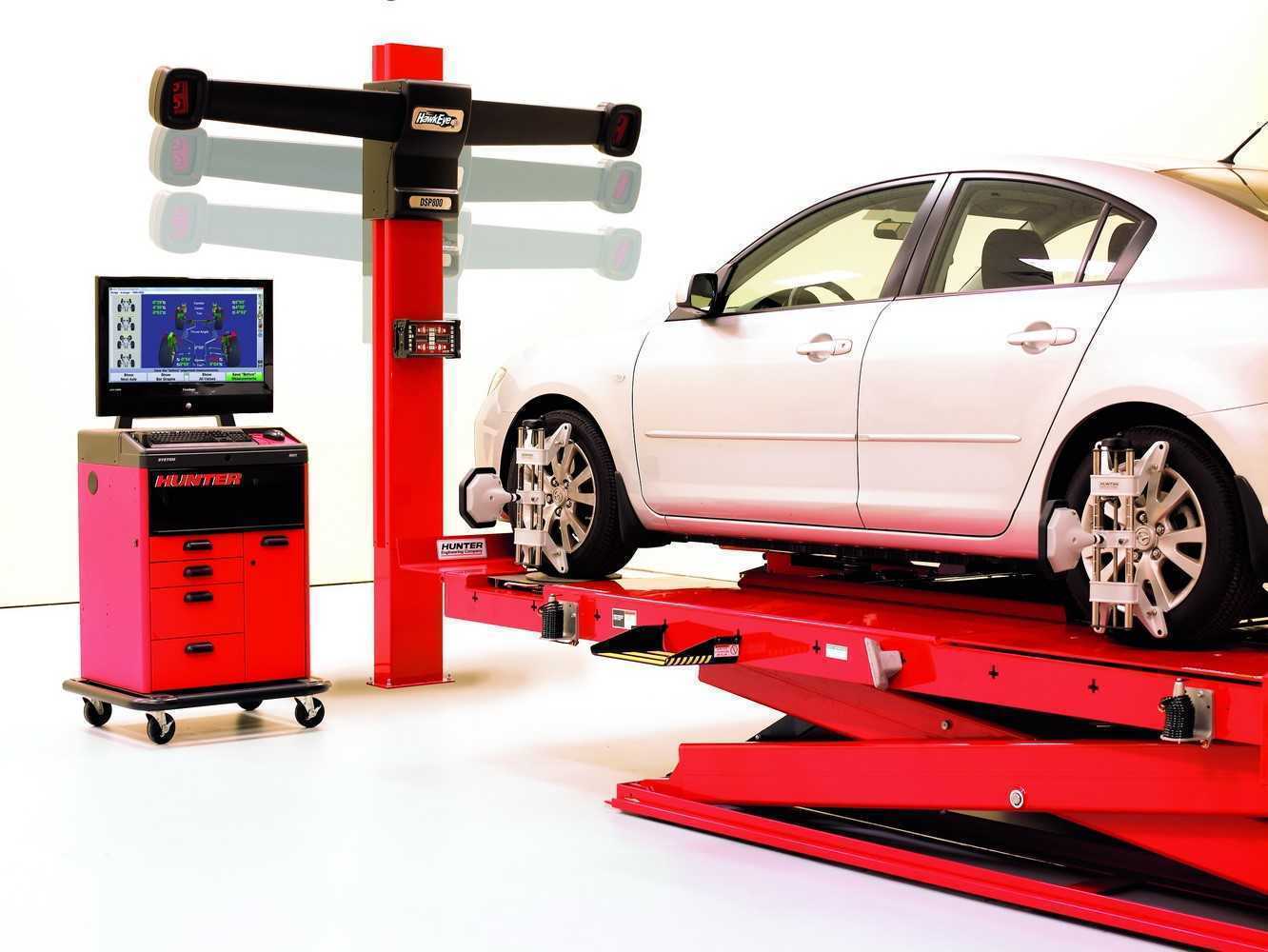

Сама процедура регулировки углов проводится на 3D-стенде.

Все работы проводятся в следующем порядке:

• определяется степень износа узлов, деталей ходовой части;
• проверяется, регулируется давление внутри шин;

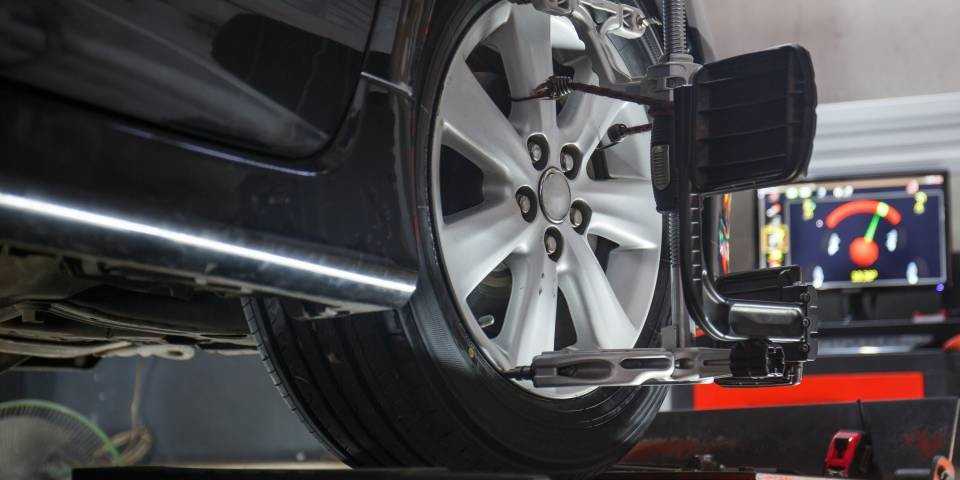

• авто устанавливается на стенд, к колесным дискам прикрепляются датчики;
• видеокамеры фиксируют положение датчиков на двух осях авто, отправляют полученную информацию на компьютер;
• далее происходит обработка данных по углу наклона, развала-схождения;
• на основании полученных данных происходит регулировка углов.

Современный стенд содержит обширную базу данных с технической информацией о большинстве современных авто.

Таким образом, регулировка углов правильного положения колес является важнейшей процедурой, которая поможет сэкономить на дорогостоящем ремонте подвески авто, улучшить управляемость, повысить безопасность и ресурс автомобильной резины.

https://youtube.com/watch?v=hZCaYAvlbCU

votes

Рейтинг статьи

Когда следует проверить?

Опытные автовладельцы точно знают, что после любых манипуляций, связанных с заменой деталей в подвеске и ходовой части авто, нужно как минимум проверить углы. Для начинающих рекомендуется проверять и посещать стенд сход-развала после следующих операций:

Это замена элементов рулевого управления. К ним относят тяги, наконечники, шаровые опоры, маятниковый рычаг, рейку или редуктор. Также рекомендуется выставлять углы после замены рычагов, сайлентблоков, пружин, амортизатора и стоек.

Сход-развал колес обязателен после любых операций, в которых изменялся клиренс авто. Это может быть установка на автомобиль прокладок под пружины, монтаж длинных или коротких пружин, изменения, связанные с заменой амортизатора.

Проверить данный параметр стоит, если автомобиль изменил свое поведение. Так, часто признаками неверных углов является увод машины в сторону или изменение положения руля при движении прямо. Если машина плохо держит дорогу, появилась запоздалая реакция на поворот руля, тянет в сторону при торможении, то все это сигналы к тому, что необходимо срочно посетить СТО.

Нужно ли делать сход-развал после замены покрышек с летних на зимние и наоборот? Специалисты утверждают, что это не обязательно. Но это нужно, если шины изнашиваются очень быстро.

В целом, настройка углов необходима после вмешательства в рулевую систему и подвеску. Во всех других случаях посещать стенд сход-развала не обязательно.

Регулировка углов

Следует понимать, что произвести диагностические и регулировочные работы возможно только на специальном диагностическом стенде, так как особенно на современных автомобилях допуски определяются в минутах и имеют диапазон не более половины градуса, что определить на глазок практически нереально.

На данный момент существует несколько типов диагностических стендов:

• световые;
• лазерные;
• компьютерные.

Наиболее точными являются компьютерные стенды, имеющие четыре диагностические считывающие головки, устанавливаемые на каждое колесо, донные которых выводятся на монитор и показывают полную реальную картину положения всех четырех колес

Особенно это важно для диагностики автомобилей с полностью независимой подвеской, у которых на задней оси расположены узлы регулировки схождения и развала

Нередко именно на таких стендах легко определяется перекос поперечных осей и деформация задней балки или чулка моста, что сделать на световом или лазерном стенде весьма затруднительно, а определить осевой перекос автомобиля практически невозможно.

Стоит отметить, что регулировка производится только на технически исправном автомобиле, ходовая часть которого не имеет каких-либо люфтов. Давление в шинах обязательно должно быть установлено в соответствии с техническими требованиями завода изготовителя.

Развал колес

Развал — это угол между осью колеса и вертикалью. Развал бывает трех типов:

• нулевой — верхняя и нижняя ось колеса одинакова;
• отрицательный — верхняя часть завалена вовнутрь;
• положительный — верхняя часть выступает наружу.

Нулевой угол развала достигается при движении транспортного средства, обеспечивает устойчивость и равномерное прилегание шины к дорожной поверхности. Отрицательный развал увеличивается пропорционально массе авто, отличается лучшей устойчивостью, однако износ шин увеличивается во внутренней части. Положительный угол встречается на старых авто и тракторах, компенсируя мягкость подвески и вес авто.

Регулировке развала поддается также и задняя подвеска, даже полузависимая. Например для переднеприводных автомобилей ВАЗ предусмотрены пластины отрицательного развала, которые устанавливаются между балкой и ступицей. Пластика смещает верхнюю ось колеса во внутрь, увеличивая устойчивость на поворотах и высокой скорости движения. На независимых подвесках предусмотрены развальные рычаги, которые также необходимо регулировать. Их наличие значительно увеличивает комфорт и безопасность движения.

Как правильно выставить углы развала колес:

Регулировка также производится на стенде. В зависимости от конструкции подвески, развал регулируется по-разному, а именно:

• двухрычажная подвеска (ВАЗ 2101-2123, Москвич 412, ГАЗ 31105) — регулировка производится с помощью подкладывания шайб разной толщины под ось верхнего или нижнего рычага. Требуется открутить два болта оси рычага, и между балкой и осью вставлять шайбы, контролируя угол развала;
• двухрычажная подвеска современных авто — предусмотрены болты-эксцентрики, которые вращаясь, уводят рычаг наружу или вовнутрь. На болт нанесены риски, указывающие градус регулировки;
• задняя независимая подвеска имеет, минимум по одному рычагу на сторону, которым регулируются данные углы. Как правило, рычаг состоит из двух частей, соединенных между собой резьбовой осью, за счет чего рычаг удлиняется или укорачивается;
• передняя подвеска МакФерсон — регулировка за счет положения амортизатора. Стойка амортизатора крепится к поворотному кулаку двумя болтами. Отверстия в стойке овальные, за счет чего, при ослаблении болта, амортизатор можно выдвинуть или задвинуть.

Регулировку развала делают вместе со схождением. Перед этим нужно убедится в целостности деталей подвески. На мониторе компьютера указывается реальный угол всех 4 колес. Как указано выше, для каждого типа ходовой части, регулировка производится по-разному: подкладывая или убирая шайбы, регулируя амортизационную стойку, вращая эксцентриковые болты или регулирую длину рычага.

Сколько по времени производится регулировка углов установки колес? В среднем занимает 30-40 минут, при условии, что все болты и соединения разработаны.

Угол кастера. Данный параметр отвечает за стабильное прямолинейное движение колеса. Для понимания угла кастера стоит взглянуть на расположение переднего колеса относительно арки: если оно смещено назад, это ухудшает характеристики управления, также угол кастера должен быть одинаков на одной оси. При правильно настроенном кастере, отпуская руль, машина движется прямо. Чаще всего угол кастера задан заводом-изготовителем и регулировке не поддается. При отклонении параметров требуется диагностика амортизационных стоек и рычагов передней подвески.

А можно ли сделать сход-развал самостоятельно?

Помимо использования услуг автосервисов, развал схождения можно настроить и самостоятельно. И хотя эта процедура довольно трудоемка и имеет множество нюансов, все же она выполнима.

Данную процедуру необходимо выполнять не только после вмешательства в подвеску автомобиля, но и каждые 10-15 тысяч километров, чтобы исключить возникновение неравномерного износа автомобильных шин или появление незаметных неисправностей в машине.

Регулировку развала-схождения выполняют  только на исправной подвеске, поэтому перед процедурой нужно выполнить полную диагностику ходовой части автомобиля и произвести соответствующий ремонт, если это потребуется. Кроме того, нужно проверить давление в шинах и довести до номинала.

Регулировку развала выполняют следующим образом: к колесу подвешивают отвес и выставляют колеса ровно в соответствии со значениями завода изготовителя. Для более точной настройки можно усадить кого-нибудь за руль, чтобы он имитировал привычные для машины характеристики загрузки. Ведь это оказывает большое влияние на развал.

Для отведения развала в отрицательную сторону между рычагом и подрамником на болт крепления рычага накладывают специальные шайбы. Они увеличивают зазоры и способствуют отведению рычага. Чтобы сделать развал положительным, шайбы нужно убрать или поставить меньшие по толщине.

Регулировка схождения более сложная операция. По умолчанию схождение должно быть слегка положительным, чтобы компенсировать настройки на скорости. Ведь при разгоне угол будет меняться и при достижении средней скорости движения должен быть таким, чтобы колеса передние, относительно колес задних, стояли ровно.

Достигается это при помощи нитки, натянутой по переднему колесу до задних колес.  Выглядит это следующим образом:

Между нитью сзади и боковиной покрышки накладывается линейка, и это расстояние назовем расстоянием С. Если С не попадает в диапазон между 26 и 32 мм, то такое схождение является неправильным. Нужно укладывать его в эти рамки. Впрочем, цифры для разных марок и моделей автомобилей могут сильно отличаться.

Чтобы менять угол положения колеса, необходимо ослабить контргайку рулевого наконечника и поворачивать его таким образом, чтобы колесо выворачивалось и дошло до нужного угла. Это нужно постоянно контролировать. После получения нужных параметров, необходимо переходить к следующей стороне. В данном случае, параметры расписаны для автомобиля Жигули.

Помимо самой регулировки, необходимо обращать внимание и на спицы рулевого колеса. При номинальных регулировках руль должен стоять ровно, но если его когда-нибудь снимали, то выполнить это условие с высокой точностью уже не получится

Все работы рекомендуется производить на яме. При этом, не допускается поднятие колес или любое перемещение подвески в процессе регулировки, так как из-за этого снижается точность настройки.

В современных автосервисах таким образом развал-схождение уже давно никто не делает. Данный способ примитивен и слишком сложен в использовании.

Специалистам теперь помогают компьютеры. Специальный подъемник поднимает машину на высоту, удобную для механика. На каждое из четырех колес надевается специальный датчик, который передает на компьютер угловое положение колеса. Перед началом работ мастер программирует автомобиль для выполнения проверки регулировок подвески – толкает вперед-назад и поворачивает рулем в разные стороны. После этого колеса стопорятся, а руль блокируется. Начинается регулировка.

Компьютер показывает мастеру параметры в режиме реального времени и подсказывает, в какую сторону их нужно отрегулировать. Таким образом, автомеханик настраивает развал по специальным подсказкам.

Данная настройка является одной из самых точных, так как располагает огромной базой автомобилей, где заложены все необходимые параметры.

На плохих дорогах выставляйте схождение-развал чаще

Таким образом, можно сделать следующий важный вывод: если там, где живете вы, преобладают плохие дороги, проверяйте схождение/развал два раза в год. Стандартная схема, про которую нередко можно было услышать в гаражах, о выставлении колес гласит: делай это после «переобувки» машины на летнюю резину и наоборот.

Прибавьте к этому возможное попадание на скорости в большую яму. Такое случается нечасто, возможно, раз в год, а то и реже (все зависит от скоростей, на которых вы передвигаетесь), но как только это произошло, не поленитесь проследовать в автосервис для диагностики подвески, проверки шин на наличие грыжи (она может быть с обратной стороны борта покрышки) и проверки ухода схождения и развала.

Но! Даже если у вас в регионе с дорогами все окей, также не стоит пренебрегать золотым правилом проверки выставления подвески дважды в год. Все дело в том, что весной на всех дорогах страны появляются ямы. Где-то больше, где-то меньше, но они есть, а значит, катаясь по трясучим дорогам, вы так или иначе расшатываете подвеску. К лету ямы залатают, а вот о вашей машине никто не позаботится, кроме вас.

Отсюда проистекает второй важнейший нюанс:

Почему необходимо регулировать развал-схождение

При попадании колеса в крупную яму или после даже небольшого ДТП некоторые элементы подвески и ходовой части автомобиля смещаются. Конечно, коэффициент смещения напрямую зависит от силы удара.

Развал-схождение необходимо делать, даже если водитель ездит аккуратно и никогда не попадал в аварии. Если не выполнять подобные настройки, автомобиль будет нестабильным. И это лишь вершина айсберга.

Дело в том, что потеря стабильности машины повышает риск возникновения аварийной ситуации. Также неправильно выставленный (или смещенный) развал-схождение на прямых участках дороги будет уводить авто в сторону. Чтобы сохранять положение транспорта в полосе движения, водитель будет выворачивать руль в нужную сторону. Результат – неравномерный и сильный износ покрышек.

В некоторых случаях машина ведет себя на дороге крайне нестабильно – виляет по сторонам, и ее приходится постоянно «ловить». О длительном ресурсе резины колес и в этом случае можно забыть, потому что колеса не имеют должного пятна контакта с асфальтом. Известны случаи, когда между заменой новых покрышек не проходило и 20 тысяч километров.

Углы колес непосредственно влияют на комфорт и безопасность движения. Если параметры далеко отличаются от заводских — подвеска будет жить своей жизнью и неправильно реагировать на управление водителем. Проблемы, которые возникают при сбитых углах:

• автомобиль сходит с колеи, уходит в сторону, требуется постоянное подруливание, что нередко приводит к ДТП;
• на высокой скорости авто кидает;
• повышается износ шин и деталей подвески;
• расход топлива увеличивается на 5-10%.

Процесс выполнения схода развала.

При выполнении схождения колес, учитываются три основных момента — угол развала, схождение и кастер.

Что такое угол развала?

Развал колес отвечает за сцепление машины с дорогой и правильного управления ей. Неправильный угол может привести к стиранию боковин покрышек с той или иной стороны. Также следствием его становится не стабильное управление движением. Развал это завал колеса вглубь кузова или снаружи. Он измеряется в градусах. В идеале развал должен быть равен 0. Но на некоторых марках(например bmw) с завода идет небольшой отрицательный развал.

Что такое схождение?

Схождение колес автом обиля представляет собой разницу между расстояниями, измеряющимися по передним, а также задним кромкам дисков. При этом плоскость измерения горизонтальная. Если колеса установлены параллельно друг другу, то схождение их считается равным 0. Этот параметр может измеряться как в милиметрах, так и в градусах. Неправильное схождение колес авто также ведет к чрезмерно быстрому износу покрышек и плохому управлению.

Что такое кастер?

Главной его задачей является необходимость улучшать стабильность управления. Такой параметр, как кастер принято измерять в градусах. Некорректный угол этого параметра вызывает трудности и проблематичность во вращении рулевого колеса Для измерения берется проекция оси и вертикаль поворота колеса. При этом проекция берется на вертикальную плоскость, прилегающую через ось действия тяги. Угол между вертикалью и проекцией и есть кастер.

Сход-развал и его влияние на износ шин

понедельник, 18 июля 2016 г. 12:27:01 Europe/Moscow

Еще с момента использования карет и конных повозок, колеса на них устанавливались с небольшими отклонениями от продольных и поперечных осей автомобиля. Это делалось для разных целей, к примеру, колеса ставились верней частью наружу, что бы при езде, грязь не попадала на пассажиров, или наоборот, что бы колесо не соскочило с оси при потере нагеля (штырь удерживающий колесо). Кареты уже давно ушли в прошлое, но установка колес с различными наклонами дошла и используется в современных автомобилях. Эти настройки называются углами установки колес. Далее мы рассмотрим основные из них.

Схождение/расхождение колес

В сервисных центрах мы часто видим предложение отрегулировать сход-развал. В словосочетании «сход-развал» кроются сразу два параметра установки колес. Первым является схождение/расхождение. Схождение представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля при взгляде сверху. Если плоскости колес пересекаются спереди автомобиля (как на картинке справа), то это называется схождением, если позади автомобиля, то расхождением.

Подавляющее большинство серийных автомобилей имеет схождение передних колес. Во-первых, это позволяет компенсировать действие продольных сил на колесо при качении. Во-вторых, это улучшает управляемость и стабильность на дороге. Существуют также обратные примеры: при небольшом расхождении колес увеличивается скорость реакции на поворот руля. Такие настройки часто применяются в автоспорте. Но в повседневной жизни другие преимущества схождения колес намного важнее чрезмерно «острого руля при расхождении.

Развал колес

Другой важный параметр настройки колес – это развал. Развалом называют угол между вертикалью и плоскостью вращения колеса, если смотреть на автомобиль спереди. Развал может быть положительным (если вершина колеса смотрит наружу) или отрицательным (если колесо смотрит в сторону кузова). С развитием различных типов подвесок на автомобилях встречаются как положительные углы развала, так и отрицательные. Положительный угол призван компенсировать смещение колес при нагрузке на ось (статическая загрузка, или динамическая при разгоне и торможении). Отрицательный развал улучшает сцепление и устойчивость. Машины с отрицательным развалом можно наблюдать в автомобильных гонках, но такие настройки пагубно влияют на срок службы шин.

Как правило, значения регулировок углов установки колес указываются диапазонами, в пределах которых можно их выставлять. Даже небольшие изменения этих углов влияют на управляемость и устойчивость автомобиля, ведь колесо должно сохранять оптимальную позицию во всех режимах движения, на любых скоростях и на различных покрытиях. И с помощью настройки кинематики подвески и выставлению этих углов, тот или иной автопроизводитель может придавать различный характер своим моделям.

Влияние сход-развала на износ шин

Углы установки колес также влияют на износ шин. При неправильных настройках шина может изнашиваться неравномерно, что выведет её из строя раньше. В некоторых случаях по износу можно определить какие настройки сбились в подвеске.

При неправильном развале будет повышенный износ одной из сторон шины. В случае излишне положительного развала, интенсивнее будет изнашиваться внешняя часть протектора шины. При отрицательном развале, наоборот, сильнее будет изнашиваться внутренняя часть шины. В случае неверных настроек углов схождения колес шина начинает неравномерно стираться и на ней появляются заусенцы, которые можно почувствовать руками. Если вы чувствуете эти заусенцы при движении рукой, от внешней стороны шины к внутренней, то у вас недостаточное схождение колес. А если наоборот, при движении рукой от внутренней части наружу, то схождение колес чрезмерное.

Но это в теории, а в реальности, согласно нашим исследованиям, около 5% летних шин имеют износ увеличивающийся от одного плеча к другому и около 20% имеют изношенное плечо. Всё это происходит из-за неправильных углов установки колес. Поэтому регулярно осматривайте и проверяйте свои шины на предмет повреждений и неравномерного износа и следите за техническим состоянием вашего автомобиля.

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что клёса пора регулировать.

При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
Руль повернут в одну из сторон, но машина всё равно едет по прямой.
Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение

Возможно, делать его не придётся, но вероятность имеется.
Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.

Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Развал-схождение задних колёс

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать. Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу — это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту

Особенно важно сделать это при замене следующих деталей:

• сайлентблоков;
• наконечников рулевых тяг;
• рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положиельные величины

Оптимальное значение для легкового автомобиля — либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения — от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

Положительный и отрицательный развал

Как проходит сход-развал?

Когда-то регулировку угла наклона проводили с помощью отвесов, специальных шайб и даже по нитке. Но теперь процесс полностью компьютеризировался: показания считывают оптические датчики, которые выводят показания на монитор компьютера. Высокие технологии намного упростили развал-схождение, он стал быстрее и намного точнее.

Прежде чем начать основную часть, сотрудник шинного центра должен сделать диагностику ходовой части и проверить давление в шине с помощью переносного компрессора. Потом определить компенсацию биения обода колеса и диагностику геометрии ходовой части. На этом этапе он выявит недостатки подвески, которые влияют на курсовую устойчивость и управляемость, но не зависят от схода-развала. Случается, что у автомобиля из-за поврежденных деталей или подвески все равно страдает управляемость и без регулировки углов.

Важный момент: далеко не на всех моделях современных машин развал и кастер вообще регулируются. Часто установка параметров уже проведена производителем и поменять их по желанию скорее всего не удастся. Так что делать можно только схождение.

Основная часть процесса проходит так:

• Машину ставят на специальный подъемник, а на колеса надевают адаптеры-мишени;
• Автомобиль прокатывается немного вперед и с помощью высокоточных оптических датчиков выполняется диагностика положения колес относительно кузова;
• Наконец, оператор принимает распечатку с информацией и на ее основе исправляет недостатки подвески в вертикальной и горизонтальной плоскости. Он работает с четырьмя показателями: угол схождения и развала для обеих осей, смещение передней и задней оси, угол движения автомобиля, с поперечным и продольным углом наклона оси вращения каждого колеса.
• Специалист сравнивает их с эталонными данными и проверяет, находятся ли углы в допустимых диапазонах.
• Регулировка начинается с кастера, так как его положение будет влиять на два остальных значения. Угол настраивается с помощью специальных узлов, которые встроены в конструкцию подвески. Потом приступают к развалу и в последнюю очередь выправляют схождение.

В мастерской должны провести установку параметров так, чтобы добиться околонулевого значения как развала, так и схождения в той ситуации, когда в салоне находится один водитель. Именно это гарантирует, что шины будут стабильно управляться и гораздо меньше изнашиваться. Конечно, некоторые ремонтники имеют свое представление о том, какой угол придать колесам – к примеру, подкорректировать немного в «+» для кастера, чтобы улучшить курсовую устойчивость, или подкрутить «-» к развалу, дабы также оптимизировать управляемость. Но это скорее удел автомобильных энтузиастов, и не далеко все согласны тратить свое время на такие ювелирные тонкости. Для непрофессионального вождения достаточно просто добиться средне допустимого диапазона и остановиться на этом.

Почему после весны вы должны будете сделать сход-развал своего автомобиля?

Читали новости о том, что скоро многие премиальные шины подорожают на 15-20%? Если вы не в курсе такого важного изменения, обязательно ознакомьтесь с ним здесь. А мы тем временем подумали, сможем ли мы каким-то образом помочь автомобилистам сэкономить на одном из самых важных элементов безопасности – покрышках? Прочитав массу форумов и ознакомившись с мнением автоэкспертов, мы, кажется, поняли, что нужно делать, чтобы наверняка продлить жизнь автомобильным шинам

А мы тем временем подумали, сможем ли мы каким-то образом помочь автомобилистам сэкономить на одном из самых важных элементов безопасности – покрышках? Прочитав массу форумов и ознакомившись с мнением автоэкспертов, мы, кажется, поняли, что нужно делать, чтобы наверняка продлить жизнь автомобильным шинам.

Оказывается, правило здесь действует только одно – превентивные меры по выставлению угла установки и схождения колес, а также кастора на тех автомобилях, где он регулируется (кастор – это угол, под которым наклонена ось поворота колеса).

Иными словами, если вы хотите сохранить протектор своих шин как можно дольше в нормальном состоянии (имеется в виду равномерный износ), то вам просто необходимо принять за правило заезжать в сервис, где делают сход-развал, как минимум один раз в год.

Если при ударе руль ушел в сторону, это сразу говорит о сбое сход-развала

«Если сторона была нагружена и удар был значительный, то настройки, скорее всего, собьются. На спортивной машине сбить настройки сложнее, там все жестче. Если подвеска на ШС (шарнирные соединения), то сбой будет минимален, а если классические резиновые сайлентблоки, то любой удар может отразиться. Если руль ушел в сторону, то это сразу говорит о сбое сход-развала, за которым пойдет сокращение ресурса покрышки».

Да, именно так это и происходит. Не поспоришь. Если вам доводилось влетать на скорости в большую яму, особенно если дыра в асфальте находилась на стороне загруженных колес, а потом начинало потихоньку «пожирать» покрышки, вы согласитесь с мнением специалиста. После посещения СТО на стенде вам действительно покажут сбитые показатели.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

• если менялись рулевые наконечники, рычаги либо сайлентблоки;
• в случае изменения штатного клиренса;
• при уводе автомобиля в сторону;
• если шины имеют сильный износ;
• когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр	Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота	4°+30′ (3°+30′)
угол развала колёс	0°30’+20′ (0°5’+20′)
угол схождение колёс	2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Правда и ложь о 3D-стендах

Считается, что старые лазерные стенды – это архаика. Но многие посещают их. Все потому, что такое оборудование долговечно, а эксплуатировать его очень просто. Стоимость комплекса более низкая, а значит, низкая цена за услугу. Но многие ссылаются на малую точность результатов. И нужно заметить, что цена за компьютерный сход-развал и лазерный практически одинаковая. Получается, что станции берут более высокую плату за то, что должно стоить дешевле.

Лазерные стенды на самом деле точнее, чем компьютерные. И с этим согласятся опытные специалисты. Все будет иначе, если стенд неверно откалиброван. Тогда действительно имеется погрешность. Но калибровать нужно и компьютерные системы. Если калибровка неверная, то и показатели будут с погрешностью.

Есть и другие факторы в пользу устаревшего лазерного оборудования – это отсутствие радиопомех.

После чего выполняют регулировку развала‐схождения

Необходимость в проверке и установке параметров ходовой возникает после восстановительных работ с подвеской, рулевой или замены амортизаторов и пружин, а также шаровых, втулок, сайлентблоков. В большинстве случаях, это время, когда делают развал схождение колес.

Безошибочная регулировка этих параметров возможна только на СТО. Здесь предварительно проверят фиксацию балансира рулевой к подвижной стойке, крепление сошки, маятник и многое другое. Регулировка осуществляется путём изменения длины боковых рулевых тяг и увеличением/уменьшением количества манжет, расположенных между стержнем нижестоящего рычага и поперечиной (можно также повернуть эксцентрик на передней стойке).

Время, когда выполняют данный вид работ, определяется ещё и следующим:

• если покрышки автомобиля изнашиваются неравномерно, будь это изнаночная или наружная сторона;
• после наезда, столкновения и любого ДТП;
• если машину водит, управляемость не на высоте;
• руль крутится чересчур туго, хотя никаких причин для этого в рулевой нет.

Услуги, после которых необходимо делать сход‐развал колес:

• По завершении ремонта подвески машины. (обязательно)
• Во время первого ТО, планового ТО. (необязательно)
• После обкатки только приобретенного авто. (необязательно)
• После сезонной «переобувки» колес. (необязательно)
• По достижении пробега в 15-20 тыс. км. (необязательно)
• Через 3-5 тыс. км. после замены пружин. (необязательно)
• После грубого наезда на препятствие, попадания в яму (особенно если ходовая часть пробита или случилась деформация дисков). (обязательно)

Профессиональное стендовое оборудование даёт возможность точно проверить и отрегулировать развал схождение. Сделать это «на глаз», как утверждают некоторые «эксперты» невозможно, ведь даже 0,5° разницы могут отрицательно сказаться на ездовых характеристиках.

Если автомобиль не подвергался ремонту подвески или не попадал в аварию, то регулировка рассматриваемых параметров ему не требуется.
