Как сделать подвеску мягче? развенчиваем мифы

Что такое жесткая и мягкая подвеска?

НА подвеску влияет большое количество факторов:

• Это масса кузова
• Форма кузова, высокие или наоборот приземистые
• Размеры, колесная база
• Скоростные и мощностные характеристики
• Настройка

Немного теории, начнем с частоты колебания. Ведь даже при ходьбе, она присутствует, и человек в жизненном цикле привыкает к определенным показателям.

У автомобиля, также есть этот параметр, только это частота колебания кузова с грузом и пассажирами на подвеске.

Простыми словами, чем больше кузов весит, тем мощнее и соответственно жёстче должны быть пружины.

Однако одна величина остается практически неизменной — статический прогиб упругого элемента (пружины или рессоры) в 25 см. Это разница величин свободной пружины и сжатой на подвеске (с пассажирами и грузом). При в приведенным к колесу виде, ведь в одних подвесках пружины работают напрямую, а в других через рычаг

Соответственно рычаг нужно брать во внимание

Это в идеале!

Однако сейчас на современных автомобилях подвеска делается немного жестче, чем хотелось бы, давайте по пунктам:

При низкой жесткости сложно добиться высокой энергоемкости. Чтобы мягкую подвеску не пробивало препятствие, нужно делать большой ход сжатия. НО здесь есть две проблемы, нельзя сделать большой ход из-за ограничения по компоновки кузова (банально не позволят лонжероны или крылья). И ограничение по самой кинематики подвески. Подвеска работает по радиусу и при большом ходе сжатия увеличиваются нежелательные смешения рычагов, что снижает управляемость и увеличивает нагрузку на элементы.

Буферы сжатия. Наверное, все слышали такое понятие работа подвески «на отбой». Некоторые производители в угоду потребителю могут ставить мягкие пружины и амортизаторы с «большим сжатием», но как правило такие подвески легко пробиваются на резких неровностях. Поэтому ставят так называемые буферы сжатия, резиновые элементы которые ограничивают ход. Они есть как у пружин, так и у рессор. НО если подвеска пробьется до «буфера» комфортность ее теряется в разы.

Чем меньше, выше и легче легковой автомобиль. Тем сложнее добиться в нем плавности хода, а соответственно и мягкой подвески. Ведь требуются мягкие пружины, чтобы они давали комфортную частоту колебания. НО здесь есть еще одна проблема, загрузка автомобиля. Ведь если такую машинку сильно загрузить, то просадка будет сильной. Также стоит учитывать и кинематику подвески, ведь у малого авто радиусы работы будут меньше. А ведь загрузить машину иногда нужно также сильно (например, 4 человека + груз). Поэтому малолитражные машины зачастую самые жесткие, особенно настроенные на высокие скорости.

• Стабилизатор поперечной устойчивости. Нужен, для увеличения угловой жесткости подвески, противостоит кренам кузова при поворотах. Помогает в кинематике, не выходить за предельно допустимые точки радиусного смешения подвески. Также помогает в управлении автомобилем.
• Пневматическая подвеска. При ее установке, практически любую машину можно сделать комфортной и мягкой (с точки зрения водителя), однако стоимость системы запредельная. И на бюджетные марки ее не устанавливают

Хочется подвести небольшой итог. НА больших машинах сделать подвеску комфортной проще. Ибо масса кузова больше, колесная база больше, места для работы подвески предостаточно, настройки идут на высокие нагрузки и скорости. НА большой машине даже огромные пружины будут работать лучше.

НА малых, да еще и на высоких авто. Зачастую сделать мягкую и комфортную подвеску тяжелее. Например, у меня был FORD FUSION, он был реально дубовым (из-за того что короткая база и высокий кузов). Разгуляться в таком автомобиле производителю негде. Поэтому делают такие машины чуть жестче. Это не прихоть производителя, а необходимость.

Теперь я хочу поговорить над мифами, которые хотя по интернету

Зависимая

Самой первой, которая берёт своё начало с гужевых повозок – зависимый вид автомобильной подвески. Эта схема устаревшая, но до сих пор применяется в грузовом и легковом транспорте.

Она прославилась своей надежностью и не прихотливостью в эксплуатации. Есть ряд недостатков, о них поговорим ниже. Главным плюсом этого типа подвески является – надежное соединение двух колес, расположенных на одной оси. Ниже вероятность «потерять» одно из колёс по дороге. Это гарантирует их параллельное расположение относительно друг друга и кузова.

Классический пример – зависимая задняя подвеска ВАЗ 2107. В её конструкции представлен неразрезной мост. Простыми словами – цельная труба, «мёртво» связывающая два колеса.

При таком типе они полностью зависят друг от друга. Изменение горизонтального положения левого колеса, сказывается на расположении в горизонтальной плоскости правого колеса. В связи с этим, возникают определенные сложности.

Недостатки

Увеличение крена кузова при прохождении поворотов, особенно на большой скорости. Дискомфорт на неровной дороге,  стараются сгладить его, но подобная схема не позволяет его полностью убрать.

Так как колеса жёстко «сидят» на мосту строго вертикально, при наезде на яму, они наклоняются вместе с мостом, меняя угол относительно поверхности. Наклоняясь, уменьшается пятно контакта с дорогой. Это сказывается на управляемости и безопасности движения.

Данный вид имеет массивную конструкцию. Это требует дополнительного места под кузовом. Сзади машины он не позволяет увеличить объём багажника. Если используется в  – уменьшается полезный объём подкапотного пространства. Из-за этого производителям приходится поднимать двигатель и его узлы, что поднимает центр тяжести автомобиля. Это ухудшает устойчивость кузова в поворотах и управляемость транспортом в целом.

Достоинства

1. Надежность и выносливость.
2. Дешевизна в производстве, что снижает общую стоимость машины.
3. Простота обслуживания и ремонта. Любой автовладелец может самостоятельно отремонтировать такой вид подвески в гараже.
4. Так как элементов в этом типе ходовой мало, то стоимость обслуживания и их замена значительно ниже, чем у независимой или пневматической, например.

Настройка углов установки колес

Как было сказано в самом начале, собранные элементы в единый узел еще не дадут ожидаемого результата работы. Чтобы добиться тех или иных показателей управляемости автомобиля, необходимо произвести настройку трех параметров – углов установки колес.

Угол кастора

Угол кастора можно определить как угол отклонения оси поворота колеса от вертикали, проходящей через ее центр. Без специально смоделированной анимации достаточно сложно представить себе влияние угла кастора на поведение автомобиля. Конструкторы отмечают, что этот угол должен быть отличным от нуля для возможности самоцентрирования рулевой системы после прекращения усилия (при выходе из поворота). Больший угол способствует более эффективному возврату руля. Но параллельно с этим увеличивается радиус поворота и усилие для совершения маневра. В техническом плане угол кастора позволяет в увеличенном диапазоне проводить настройку угла развала, что влияет на площадь сцепления колеса с дорогой. Однако, многие производители не предоставляют возможности регулировки оси поворота, установив на заводе оптимальный угол.

Современный автопром отличается возможностью регулировать кастор. Для этого на переднеприводных моделях предусмотрены регулировочные шайбы на распорках стоек. Добавление одной шайбы увеличивает угол на 19 минут. Максимально отклонить ось поворота можно на 3 градуса. Но при установке опор стойки SS20 можно добиться большего результата. Эксперименты с данным параметром должны проводиться в специальном сервисе, так как его изменение повлечет перенастройку угла развала.

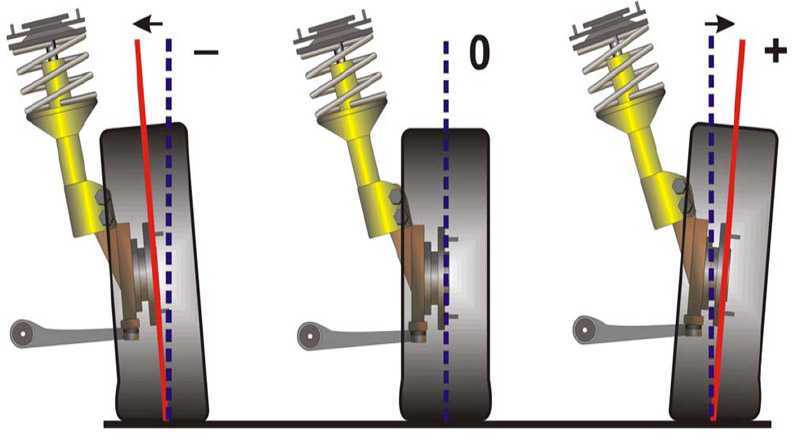

Угол развала

Плоскость колеса не должна быть строго вертикальной, так как это сыграет злую шутку при проезде неровностей и на поворотах. Угол развала – это угол между плоскостью колеса и вертикальной плоскостью. Он считается положительным, если верхняя часть колеса выступает наружу, а отрицательным – внутрь. На повороте кузов обязательно начнет крениться, значит, колесо для лучшего сцепления должно изменить свою плоскость относительно вертикали. Это возможно только при отрицательном развале. Некоторые марки автомобилей не предусматривают настройку этого параметра, остальные имеют свои определенные показатели. Если нет возможности посетить сервис, то любыми способами и средствами следует добиться настройки отрицательного развала в 15 градусов. Хоть такой угол спровоцирует более интенсивный износ шин, но обеспечит неплохую управляемость при больших скоростях.

Угол схождения

Угол схождения откладывается относительно направления движения. Если плоскости колес пересекаются впереди автомобиля, то угол положительный. Отрицательный угол плохо влияет на управляемость. Завод-изготовитель рекомендует придерживаться нормального положения с допустимыми поправками. Однако для увеличения отзывчивости автомобиля на повороты руля угол схождения делают на 10-15 минут в положительную сторону. Такая установка не лишена отрицательного момента – неравномерный износ шин.

Принцип работы подвески

Автомобильная подвеска работает, преобразовывая силу удара от наезда колеса на неровное покрытие, в движение упругих частей (пружин). Жесткость таких перемещений контролируется и смягчается гасящими устройствами (амортизаторами). Благодаря этому сила ударов, передающихся на кузов, снижается, что обеспечивает плавность движения.

Жесткость подвески у разных автомобилей сильно различается: чем она жестче – тем легче и более предсказуемо управление, но уменьшается комфорт езды. Мягкая создает удобство эксплуатации, но за счет заметно сниженной управляемости (чего не рекомендуется допускать). По этой причине производители транспортных средств всегда стараются найти компромисс между комфортом и безопасностью.

Устройство автомобилей

К наиболее распространенным упругим элементам автомобильной подвески относятся рессоры, пружины, торсионные валы и пневматические баллоны. Возможно выполнение упругих элементов и других типов – пневматических цилиндров, резиновых демпферов, гидропневматических устройств и т. п., но такие упругие элементы в конструкции современных автомобильных подвесок практически не применяются, если не считать таковыми резиновые буферы, отбойники, сайлентблоки и подушки рессор, которые тоже предназначены для снижения жесткости при взаимодействии элементов подвески с частями неподрессоренных масс и несущей системы.

Рессоры

Автомобильная рессора представляет собой пакет стальных листов выгнутой формы и различной длины, скрепленных между собой. Листы могут иметь прямоугольное, трапециевидное, Т-образное сечение и сечение в виде короба с полками.

Изгиб рессорных листов чаще всего выполняется плавной эллиптической конфигурации, поэтому такие рессоры называют полуэллиптическими. Встречаются рессоры и других форм, некоторые из которых предствлены на рисунке параграфа. Кривизна разных листов рессоры не одинакова и зависит от их длины – она увеличивается с уменьшением длины листов, чем обеспечивается их плотное прилегание в собранном виде и разгрузку крайнего (самого длинного) листа 1, который называется коренным.

Листы рессор в собранном виде фиксируются с помощью стяжного болта 2 (рис. 1, а) и хомутов 3. В конструкции некоторых автомобильных рессор стяжной болт не предусматривается. Фиксация рессорных листов от взаимного относительного перемещения может осуществляться посредством специальных бобышек и углублений, выполненных в листах.

Коренной лист 1, имеющий наибольшую длину и толщину, крепится своими концами к кузову, а средней частью – к мосту. Как правило, один конец коренного листа крепится к кузову жестко, а другой свободно опирается на специальный кронштейн несущей системы (рамы или кузова) или крепится посредством серьги, что позволяет ему перемещаться при деформации рессоры. Иногда оба конца рессоры крепятся к раме или кузову автомобиля посредством кронштейнов с массивными резиновыми подушками, что позволяет обоим концам рессоры перемещаться при ее деформации.

Поскольку конструкция рессорной подвески предотвращает продольное перемещение мостов с колесами относительно несущей системы автомобиля (рамы, кузова), такая подвеска не нуждается в направляющих элементах. Исключение составляют балансирные рессорные подвески, удерживающие на двух рессорах два моста, образующих тележку. При этом жесткая связь рессоры с мостами отсутствует и возможно их продольное перемещение относительно рамы автомобиля. Поэтому в балансирных рессорных подвесках в качестве направляющих элементов применяют специальные штанги, шарнирно соединенные с мостами балансирной тележки и рамой автомобиля.

Какие подвески бывают

В связи с особенностями конструкции подвески принято разделять на 3 вида: зависимая, независимая и полунезависимая подвеска

Зависимая подвеска

Подразумевает жесткое соединение противоположных колес, при котором перемещение одного колеса в поперечной плоскости влечет за собой перемещение другого. В состав моста автомобиля входит жесткая балка, заставляющая колеса двигаться параллельно. Изначально в качестве направляющих и упругих элементов использовались рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой.

Преимущества:

• невысокая стоимость
• легкость конструкции
• высокий центр поперечного крена
• постоянство развала и колеи

Другими словами, на ровной поверхности, не зависимо от раскачки, угол наклона колес относительно дороги не меняется, а машина имеет наилучшее сцепление с дорожным покрытием. На плохой дороге, к сожалению, это преимущество теряется, т. к. провал одного колеса влечет за собой провал и второго, в результате чего сцепление ухудшается.

Конструкция очень простая и надежная, потому широко используется для грузовых автомобилей и на задней оси легковых.

Полунезависимая

Включает в себя жесткую балку, которую торсионы удерживают на кузове. Эта конструкция делает подвеску относительно самостоятельной по отношению к кузову. Для примера можно изучить подвеску переднеприводного автомобиля ВАЗ.

Независимая подвеска

Предполагает автономную работу каждого колеса. Т.е. их перемещения не зависят друг от друга, что приводит к более плавному ходу. Независимая подвеска может быть как передней так и задней, и в свою очередь ее принято разделять на:

• Подвеска с качающимися полуосями — основным элементом конструкции выступают полуоси. При наезде на неровности колесо всегда сохранит перпендикулярное положение относительно полуоси.
• Подвеска с косыми рычагами — оси качания рычагов находятся под косым углом. Преимуществами такого вида прибора можно назвать уменьшение колебаний колесной базы и крена авто на поворотах.
• Подвеска на продольных рычагах — самый простой тип, среди независимых. Каждое колесо удерживается при помощи рычага, воспринимающего боковые и продольные усилия. Обычно рычаг крепится к кузову при помощи шарниров и обладает высокой устойчивостью. Недостаток такой подвески заключается в том, что на поворотах колеса наклоняются вместе с кузовом, создавая большой крен.
• С продольными и поперечными рычагами. Этот вид подвесок сложен в техническом плане и громоздок, поэтому слабо популярен (использовался на таких марках как Rover, Glas и т.д.).
• С двойными продольными и поперечными рычагами.
• Торсионно-рычажная подвеска — включает в свою конструкцию два продольных рычага и торсионную скручиваемую балку. Используется на задней оси переднеприводных автомобилей, в современном автомоделировании в основном на бюджетных китайских моделях. Преимуществом считается надежность и простота, а недостатком — излишняя жесткость, лишающая комфорта пассажиров заднего ряда.
• Подвеска МакФерсон — самая распространенная схема передней подвески современных автомобилей. Это обусловлено небольшой шириной, легкостью и простотой конструкции. Однако у такой подвески есть и существенный минус: высокое трение в амортизаторной стойке и, как следствие, снижение фильтрации дорожных шумов и неровностей.
• Гидропневматическая и пневматическая подвеска. Роль упругих элементов исполняют пневматические баллоны и гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов.
• Адаптивная подвеска отличается тем, что степень демпфирования амортизаторов изменяется в зависимости от качества дорожного полотна, параметров движения и запросов водителя. Результатом можно отметить повышенную маневренность и безопасность.

Все подвески имеют свои положительные характеристики и недостатки. Некоторые до сих пор широко используются, а какие-то давно не актуальны.

Самые тихие машины по версии ЗР

Методика замеров

Сначала пару слов о том, как мы проводим замеры шума. Для этого используем профессиональный шумомер. Прибор располагается в центре салона, то есть за передними креслами на уровне подголовников. Водитель разгоняется до определенной скорости, скажем, до 80 км/ч, и поддерживает ее какое-то время, а приборист фиксирует уровень шума в салоне. Затем продолжаем замеры на скоростях 100, 120 км/ч или выше, если требуется. При замере шума во время разгона берется максимальное значение.

О чем молчат производители

Подобных данных вы ни за что не найдете в технических характеристиках автомобиля, которые обычно предоставляет производитель. Мы проанализировали результаты испытаний за последние два года и составили рейтинг шумности современных автомобилей.

Цифр много и в них легко запутаться. Потому в этом материале мы определим самые тихие автомобили на скорости 80 км/ч. Итак, посмотрим на групповые тесты, которые проводил журнал.

Открываем девятый, сентябрьский, номер и находим большой тест седанов. Оговоримся сразу, эти замеры мы проводили не на Дмитровском автополигоне, как обычно, а на дороге общего пользования. Поэтому и скорости выбраны другие: 60 км/ч и 90 км/ч. Оттого включать результаты измерений этого теста в общий рейтинг мы не стали — первая четверка седанов C-класса пойдет вне зачета. Зато внутри четверки места расположились следующим образом: на скорости 90 км/ч самым тихим оказался Nissan Sentra с результатом 64,6

дБА. Примечательно, что новый Hyundai Elantra с 2,0-литровым двигателем оказался шумнее —65,3 дБА. Ford Focus с турбомотором Ecoboost отстал совсем немного. Показатель «американца» —65,6 дБА. Впрочем, для уха такая разница неуловима. Еще один корейский автомобиль — Kia Cerato продемонстрировал результат в65,9 дБА.

Но вернемся к стандартным замерам на скорости 80 км/ч. В тесте мощных премиальных кроссоверов, гвоздем которого был новейший Jaguar F-Pace, самым тихим оказался BMW X4 с результатом 59,2

дБА. За Porsche Macan GTC второе место с результатом60,8 дБА. Ну а новинка рынка от Ягуара показала всего лишь третий результат —62,0 дБА. Как видите, показатели соперников также очень близки.

В августовском номере ЗР появился тест с, пожалуй, одной из самых ожидаемых новинок российского рынка — кроссовером Renault Kaptur. По шуму с результатом 60,6

дБА он и выиграл. Второе место досталось соплатформенному Дастеру —62,9 дБА, а третье заслужил «японец» Suzuki Vitara. Его результат —65,5 дБА.

В тесте полноразмерных кроссоверов, который собрали вокруг еще одной ожидаемой новинки — Honda Pilot, результаты оказались практически идентичными. Пилот на 80 км/ч самый тихий — 58,4

дБА, но конкуренты не отстали. Ford Explorer и Kia Sorento Prime показали абсолютно одинаковые цифры —58,7 дБа.

В тесте представительских седанов приняли участие Mercedes-Benz S-класса, Audi A8L и только появившийся на тот момент новый BMW 7-й серии. С результатом 56,6

дБА выиграл Mercedes-Benz, седан Audi A8L показал второй результат (58,6 дБА), ну а новая «семерка» от BMW замкнула тройку. В ее салоне шумомер показал столько же, сколько и в случае с китайским кроссовером Haval H2 —59,8 дБА.

Новый Skoda Superb мы ждали давно. Поэтому как только машина появилась в пресс-парке, сразу же взяли на тест. Соперников подобрали серьезных — новое поколение седана Ford Mondeo и бестселлер российского рынка — Toyota Camry. Но Superb не спасовал перед сильными оппонентами и победил в общем зачете, к тому же оказался и самым тихим в тройке. Его результат — 63,1

дБА. Mondeo и Camry показали практические одинаковые цифры. Данные замеров «американца» —64,5 дБА, Тойоты —64,9 дБА. Забегая вперед, отмечу, что в десятку лучших с такими показателями не попасть.

Компактные кроссоверы очень популярны в России. В очередном большом тесте мы решили посмотреть, на что способны Ford EcoSport, Skoda Yeti и Suzuki Vitara. Однако не буду пересказывать текст. Его можно найти в подшивке за 2015 год. Нас интересует шум. Так вот, Yeti оказался самым тихим. Его результат — 65,0

дБА. Ford показал практически идентичный результат, отстав всего на0,5 дБА (65,5 ). Vitara замкнула тройку, ее данные —67,0 дБА.

Источник

Автомобиль дороже – не значит лучше?

Среди автомобилей стоимостью до 10 000 злотых (167 тыс. рублей) механики оценили самым высоким баллом – 4,5 – старенький Audi A3 8L. В этой модели было обнаружено наименьшее количество отказов подвески, и, если они имели место быть, в основном были связаны с проблемами в отдельных элементах подвески. Самый низкий балл (3,5) в этом ценовом диапазоне был получен Volkswagen Passat B5. У последнего чаще всего возникали сложности в работе подвески и с подшипниками ступиц колес.

В диапазоне от 10 до 20 тысяч злотых (167-335 тыс. рублей) Toyota Yaris II (4.9) не было равных. Его подвеска оказалась лучшей во всем рейтинге. В этой модели механика не обнаружила никаких неисправностей. Худшей в рассматриваемой ценовой группе была Audi A4 (B6 и B7) (3,7). Ее не любят как автомеханики, так и автовладельцы: часто ломается, нередко требует вмешательств.

Среди самых дорогих автомобилей, вошедших в рейтинг (диапазон цен от 335 тыс. рублей до 500 тыс. рублей), лучший результат (4,8), как и во второй группе, заняла Toyota Yaris, только более новая модель – 3-го поколения. Высокий рейтинг не означает, однако, что подвеска автомобиля беспроблемна. Среди сложностей в эксплуатации этой модели были упомянуты, например, повреждение подшипников или растрескивание пружин. Великий неудачник в этой группе – Renault Mégane III (3.5), который также стал моделью с самой низкой оценкой по подвеске во всем рейтинге.

Проблемы с позвоночником У какой машины схожей по уровню Форда фокуса мягкая подвеска, чтобы на кочках не лупило Проехался на Форде фокусе 3, по сравнению со 2 стал жестким Октавия вообще жесткая Магда 3 более менее Может найдется кто то кто сравнивал подвеска и сможет посоветовать иномарку с самой нормальной под веской? Если точно уверены то прошу написать марку и модель машины, т. к. В разных версиях подвеска отличается

Если денех хватит купить и кормить, то самый циннус — это Мерседес-140 (он же Кабан) в литраже от 4,2 до 5 литров. Средний расход по городу в районе 18л. , по трассе 11. Шестилитровый брать не стоит, во-первых кушает здорово, во-вторых мотор не ремонтируют у нас. Есть еще 3,2 литра, но мотор сильно слабый и просто не тянет авто. . вас каждый Жигуль будет обгонять.

Чуть дешевле есть вариант Мерседес-126 — очень мягкий. https://www.youtube.com/watch?v=pLs5MjsruAY

Из старого и дешевого — только Мерседес-123 — очень мягкие.

Ну и на крайняк. . взяли племяннику недавно — Опель Омега А

Поговорим в этот раз о том, какая подвеска лучше: мягкая или жесткая. Разберем, в чем отличия. Расскажем, почему выбор подвески зависит от целей, которые вы преследуете при покупке автомобиля. Ибо жесткость не всегда идет в ногу с цепкостью, а мягкость – с комфортом.

Читать дальше: Масло для хендай ix35

Гидравлическая подвеска

Французы не были бы собой, если бы не создавали нечто оригинальное. Гидропневматическую подвеску Citroen придумал и реализовал еще в 1950-х годах. Почти семь десятков лет она оставалась главной фишкой машин с шевронами на эмблеме и ушла в 2017-м с окончанием европейских продаж Citroen C5.

Ходовая часть представляет собой гибрид классической пружинной и пневматической схем. Для демпфирования используется и воздух, и жидкость. Клиренс и жесткость меняются как у «пневмы». По надежности и стоимости ремонта ситроеновская схема ближе к «железной»: небезупречна, но без гроша владельца не оставит, — этакая золотая середина, но, увы, доступная на ограниченном числе машин. По сути, ее стоит рассматривать только на примере «це-пятого» последнего поколения. Остальные модели либо сильно старше (до 2008 года), либо это крайне редкий представительский С6.

Экзотическую конструкцию за десятилетия ее присутствия на рынке так никто и не перенял. Даже Peugeot – коллеги по альянсу PSA. Сегодня Ситроены с «Гидрактивом» больше не выпускаются. Им на смену пришла пружинная подвеска с гидравлическими ограничителями хода, которая применяется, в частности, на кроссовере С5 Aircross. Он недавно вышел на российский рынок, и все особенности оригинальной ходовой части только предстоит проверить нашими дорогами.

Самый комфортный вариант — пневматическая подвеска. Она же самая недолговечная (нужна надежность — берите «железную») и дорогая в ремонте. Для новой машины последнее неактуально: есть гарантия, да и ценовая категория автомобиля подсказывает, что такой берут не на последние деньги. А вот на вторичном рынке семь раз подумайте, готовы ли вы вложиться в очень вероятный ремонт. Гидравлику оставим оригиналам и ценителям.

История создания электромагнитной подвески

Одним из примеров применения энергии электромагнитного поля является электромагнитная подвеска, которая является одним из видов подвесок автомобиля и нашла активное применение в наши дни.

Мало кто знает, но первые научные труды, объясняющие принцип действия магнитного поля, пришли к нам еще раньше, чем был применен двигатель внутреннего сгорания.

Первое упоминания о диковинном приспособлении использующее физические законы, ранее неподвластные человек, принадлежат теоретическим трудам английского физика и изобретателя Майкла Фарадея.

Этот легендарный ученный еще в 1862 году первый объяснил и заложил будущий фундамент для размышлений многих умов по всему земному шару.

Вторым прародителем создания электромагнитной теории является еще один британский ученный Джеймс Клерк Максвелл. Хотя основной его пласт лишь косвенно объяснил принцип воздействия электромагнитного поля в природе, его работы во многом предопределят развитие этого течения, а также всей физики в частности.

Однако первых практических успехов в конструировании автомобилестроения на основе электромагнитного воздействия удалось добиться лишь в 1982 году. Тогда был построен первый прототип поезда, использующий магнитную подушку.

Магнитоплан M-Bahn был поистине уникальным отображением идей великих умов, однако применение его в широкой области было невозможным из-за несовершенности.

Немецкий поезд на магнитной подушке — магнитоплан M-Bahn

Обратив внимание общественности на реализм подобного изобретения, многие инженеры, осознав, что полноценный «парящий» транспорт пока лишь остается мечтой, сконцентрировались на создании менее значимых, но практичных автомобильных конструкций. Как результат, в 1980-ых годах, компания Bose первая произвела электромагнитную подвеску автомобиля, применив необходимые расчёты и вычисления. В отличие от стандартной механической подвески, электромагнитная подвеска не может применяться отдельно на разные мосты, а работает в слаженной системе одновременно на двух

В отличие от стандартной механической подвески, электромагнитная подвеска не может применяться отдельно на разные мосты, а работает в слаженной системе одновременно на двух.

Что надо знать об электромагнитной подвеске

Быстрее всего работают узлы и элементы, использующие электромагнитное взаимодействие между составными частями.

Такие устройства способны максимально оперативно реагировать на внешние воздействия, получая команды от электронного контроллера.

Принцип работы

Известно, что одноимённые полюса магнитов отталкиваются. Если магниты выполнены с электрической активацией, то такое устройство называется электромагнитом. Изменяя величину тока, проходящего по обмоткам электромагнитов можно регулировать силу их отталкивания.

Всё это позволяет использовать конструкцию из двух и более магнитов, как эффективную и быстродействующую пружину, поскольку внешний эффект совершенно идентичен стальной рессоре или её спиральному аналогу – пружине.

Получившаяся электромагнитная пружина обладает чрезвычайно полезным свойством мгновенной реакции на управляющее воздействие. Никаким другим способом добиться такой скорости невозможно, гидравлика и пневматика имеют задержки, измеряемые секундами, что для быстрого изменения мгновенной жёсткости неприемлемо.

Имея такой мощный инструмент в подвеске конструкторам остаётся только построить электронный блок управления, снабдить его нужным набором датчиков и разработать соответствующее программное обеспечение управляющего микрокомпьютера.

Теоретически такая задача легко выполнима, хотя на практике и выявляются определённые сложности. Как обычно, всё упирается в цену вопроса. Особенно если это касается крупносерийного производства. Можно создать идеально работающую систему, но в массовом выпуске она не будет обладать нужной конкурентоспособностью.

Ещё один путь внедрения электротехники в подвеску – это применение её в демпфирующих элементах более традиционной гидравлической конструкции.

Здесь можно поступить двумя способами:

• управлять электрогидравлическими клапанами, через которые перетекает рабочая жидкость амортизатора, уменьшение сечения переходного отверстия ведёт к повышению эффективной жёсткости узла и наоборот, амортизатор работает мягче, если масло в нём перетекает свободно;
• тот же эффект даст изменение свойств самой жидкости под воздействием внешнего электромагнитного поля, такие смеси существуют, в них используется принцип пространственной ориентации ферромагнитных частиц.

Второй способ даёт большее быстродействие, но и стоит дороже, поскольку подобные жидкости высокотехнологичны и сложны в производстве.

Из каких элементов состоит?

На сегодняшний день, на рынке главенствуют три компании:

Естественно, устройство каждой упомянутой подвески будет отличаться.

Электромагнитная подвеска от Delphi представляет собой амортизатор, состоящий из одной трубки, заполненной веществом с включением магнитных составляющих. Они составляют 30% от всего объема необходимой жидкости, а чтобы она не выливалась, в шасси присутствует специальное покрытие.

Это интересно:  Tiger Moon

В роли электромагнита выступает поршневая головка, управляемая компьютеризированной системой бортового типа.
Электромагнитная подвеска от SKF – это капсула с двумя электромагнитами.

Когда машина находится в движении, система начинает анализировать информацию и, при необходимости, может менять жидкость демпферного элемента, в зависимости от информации, поступающей от колесных датчиков.

Подвеска от Bose считается лучшей конструкцией данного типа. Она представляет собой электродвигатель линейного типа с несколькими режимами:

• демпфирующий элемент;
• упругий элемент.

Это шток, на котором расположены магниты. Когда автомобиль движется, шток выполняет двигательные манипуляции по всей длине статора. Данное обстоятельство позволяет очень уверенно чувствовать себя даже на достаточно неровной дороге.

  Причины остановки транспортного средства сотрудниками дпс

Помимо уверенной езды по неровной дороге, такая подвеска позволяет выбирать определенный режим работы компьютера. В частности, если выполняется вираж, то можно сделать так, чтобы рабочим было именно заднее внешнее колесо.
