Краткий курс масляных фильтров

Устройство системы смазки двигателя

Что бы лучше понять, как работает система, разберёмся, какие элементы и части используются для смазки двигателя. На сегодня, силовые установки, работающие за счет сгорания горючей смеси в составе оборудованы деталями:

Поддон картера. Картер, основа корпусной деталью силовой установки, в полости которой расположен коленчатый вал. Нижняя часть картера закрыта поддоном, который крепится к конструкции при помощи болтов. Функция поддона, хранить и охлаждать смазку, кроме того, внутри изделия установлены специальные перегородки, предотвращающие колебание масла и уменьшающие образование пены. Между поддоном и картером установлена прокладка, задача которой предотвращать утечку масла.

Поддон картера двигателя:

Устройство забора масла. Механизм представляет собой устройство, забирающее масло из поддона и передающее с помощью насоса для дальнейшей циркуляции. Механизм закреплён на некотором расстоянии поддона, сделано это для того, что бы примеси на дне не захватывались насосом.

Устройство забора масла двигателя:

Масляный радиатор. Механизм используется не везде, устанавливают радиатор двигателям, работающим при нагрузках, либо на повышенных оборотах. Устанавливаемые радиаторы, различаются способом охлаждения. Охлаждение проводится воздухом, либо жидкостью. Воздушное охлаждение происходит за счет циркуляции потока воздуха при движении автомобиля. Жидкостное охлаждение, включено в общую систему.

Масляный радиатор двигателя Nissan:

Масляная помпа. Назначение помпы, создать нужный напор для движения жидкости по каналам силовой установки, напор варьируется двумя, 16 атмосферами. Помпы различаются по типам, распространены, шестерёнчатые, с постоянным давлением и роторные, в которых давление регулируется.

Масляный насос двигателя Audi A4:

Масляный фильтрующий элемент. Деталь относится к расходным материалам, назначение, очищать жидкость, удалять скопившийся нагар и примеси. Работа элемента увеличивает срок службы смазки и упрощает техническое обслуживание системы смазки двигателя.

Масляный фильтр:

Датчики. Цель устройств, передавать показания для проведения нормальной эксплуатации мотора. Измеряемые показатели, это давление, уровень жидкости и температура.

Датчик аварийного давления масла двигатель Д 245:

Щуп. Устройство контроля, помогает определить уровень жидкости в поддоне двигателя и сигнализирующее о необходимости замены масла, либо о нарушении уровня. Как правило, это металлическая лента с нанесенными на неё рисками.

Масляный щуп двигателя Mercedes-Benz:

Клапан сброса давления. Устройство отслеживает напор и если нормальный показатель превышен, сбрасывает избыток давления.

Редукционный клапан двигателя:

Масляные патрубки и магистраль. Представляют собой отверстия, через которые циркулирует жидкость. При помощи пор, смазка подходит к трущимся элементам.

Перечисленные детали, основные узлы системы, тем не менее, некоторые из них могут не применяться для смазки двигателя в силу конструктивных особенностей агрегата.

Основные разновидности масляных фильтров

В современной сфере автомобилестроения пользуются популярностью такие категории фильтров, как:

1. Полнопоточные.
2. Частичнопоточные.
3. Фильтры комбинированного типа.

Фильтры полнопоточные обладают самой простой конструкцией, они сразу пропускают общую массу масла через фильтрационный блок. Масло поступает со специального насоса, а после состав подается на все существующие точки, в которых должен смазываться двигатель.

Устройства такого плана работают на основе специального перепускного клапана, который предназначен для регулирования давления в системе. Если давление по какой-то причине превышает допустимые параметры, данный фактор будет снижен при помощи специального перепускного клапана.

Важно! Именно в этом кроется основной недостаток данной конструкции, так как в процессе засорения фильтра, масляный поток значительно замедляется, а внутреннее давление, наоборот, повышается. При этом присутствующий перепускной клапан открывается полностью и в систему попадает загрязненное масло

Наличие перепускного клапана в состоянии эффективно предотвратить выход двигателя из строя по причине полного прекращения смазочного процесса. С иной стороны грязное масло получает возможность циркулировать. Именно по этой причине за общим состоянием фильтра необходимо в обязательном порядке следить.

Частичнопоточный по типу фильтр масло очищает намного дольше в отличие от полнопоточного. Во всех системах, где оно используется, масло проходит постепенное очищение, циркулируя одновременно в двух контурах:

• Прямой, то есть от насоса к участку трения;
• Очистной – от насоса к зоне трения через фильтр.

При циркуляции масла разных контуров между собой смешиваются, что в состоянии обеспечить качественное очищение смазки всего двигателя целиком. Системы такого плана в состоянии поддерживать масло в относительно неплохом состоянии, причем на протяжении довольно длительного временного периода.

Что касается комбинированных систем, то обычно они создаются с использованием технологий, присущих в двух перечисленных выше типах. Устройство масляного фильтра дает гарантию качественной фильтрации масла, а также максимальный срок его применения.

Принцип фильтрации

В 75% двигателях расположение масляного фильтра происходит резьбой вниз, поэтому он работает следующим образом:

1. под давлением маслонасоса мембрана обратного клапана приподнята;
2. рабочая среда поступает внутрь картриджа для фильтрации;
3. при заглушенном моторе давления нет;
4. содержащееся внутри фильтра масло давит на мембрану сверху, перекрывая обратный клапан собственным весом.

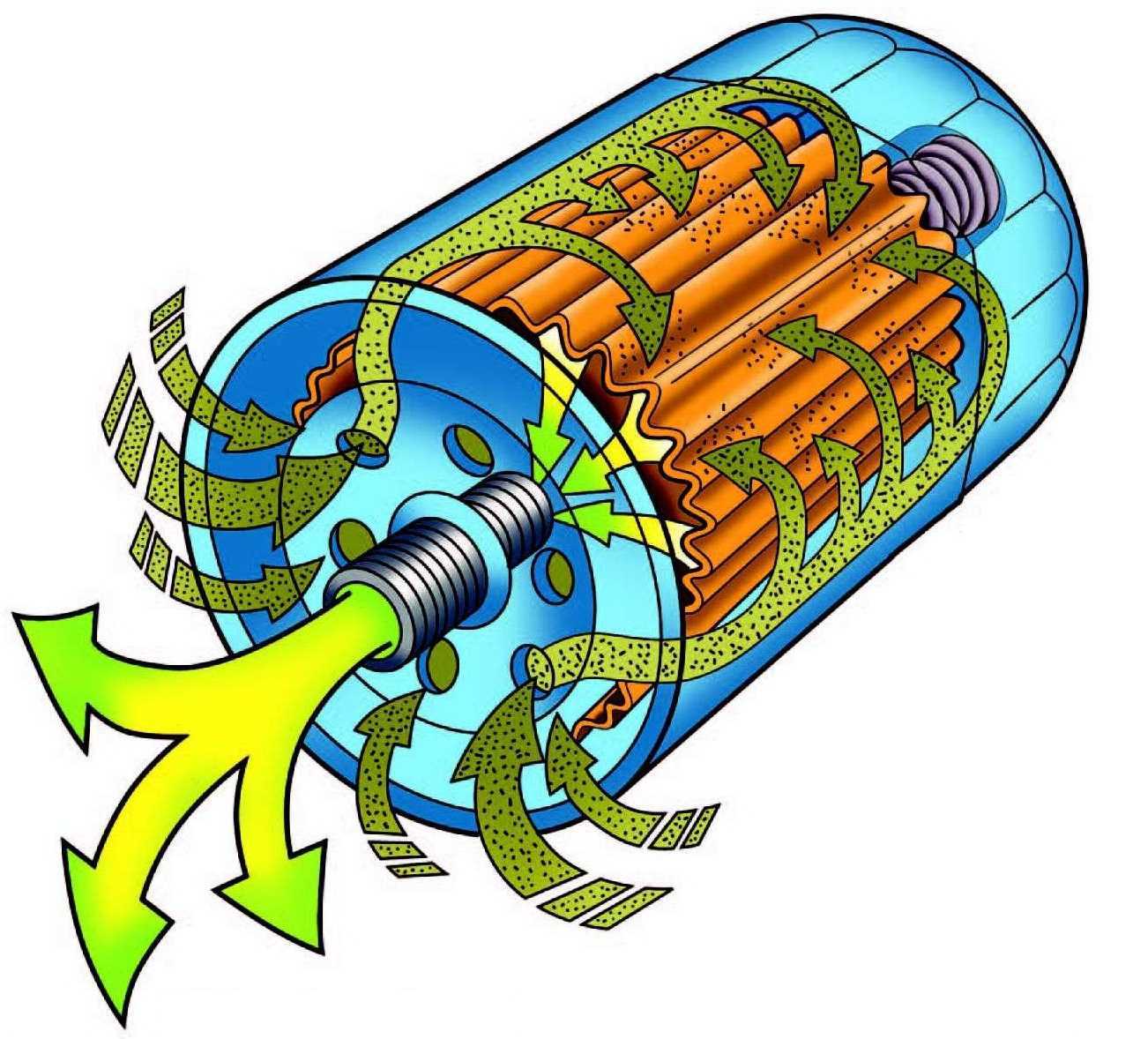

Принцип действия маслофильтра

Пружина перепускного клапана рассчитана на определенное давление внутри системы. Этот обводной узел необходим при каждом запуске ДВС, когда густое холодное масло еще не может пройти сквозь материал шторки фильтра. Во избежание масляного голодания мотора перепускной клапан приоткрывается, смазка поступает в ДВС в обход фильтрующего картриджа.

Аналогичным образом система работает при полном засорении шторки вплоть до замены фильтра во время ТО.

Фильтр Mann W 712-75 без перепускного клапана

Бумажная штора

При впуске масляных фильтров для двигателя производители ориентируются а отраслевые и государственные нормы. Некоторые характеристики, например, давление открытия клапана перепускного, регламентируется техусловиями ТУ.

Под определение ведущих брендов подходят только компании, продукция которых соответствует международным нормам – ISO 4548. Человеческий глаз различает волос толщиной 70 микрон и 40 микрон, но в последнем случае уже на пределе видимости. Без микроскопа человек не узнает, как выглядит бактерия размером 2 микрона и частицы сажи величиной 0,6 микрон.

Шторы фильтрующих элементов из плиссированной и гофрированной бумаги задерживают загрязнения размером 40 микрон максимум. Чтобы повысить эффективность фильтрации, применяется синтетика.

При двухсоткратном увеличении структуры можно сравнить разницу между бумагой и синтетикой (слева, справа, соответственно).

Структура фильтрующих материалов

Основными отличиями бумажных фильтров являются:

• наличие внутри защитной обоймы, задерживающей бумажные куски при разрушении картриджа;
• ребра шторок бывают прямыми и зигзагообразными, могут иметь различную плотность и количество.

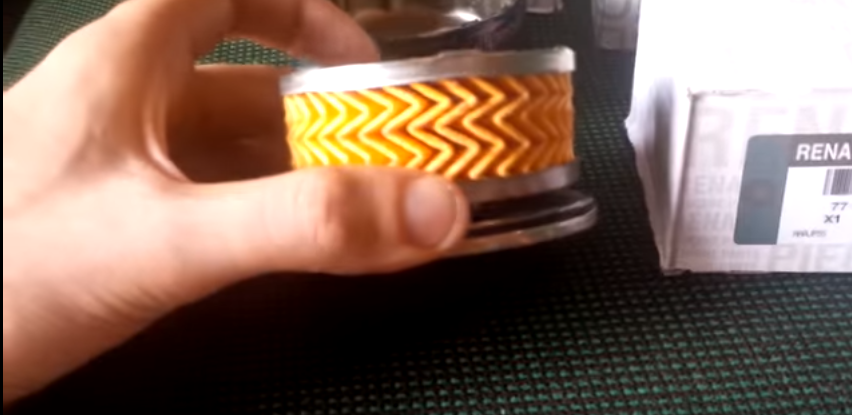

Кассета без защитной обоймыЗигзагообразные ребра фильтра

К сожалению, увидеть плотность и количество ребер шторки сквозь резьбовое отверстие практически невозможно. Зато при составлении очередного рейтинга эксперты режут неразборные корпуса и оценивают указанные параметры, делая информацию доступной для пользователей.

Синтетический картридж

Синтетика применяется в картриджах недавно. Например, вариант со степенью фильтрации 10 микрон нашел лишь в линейке DC производителя VIC. Вполне логично, что предназначен картридж для масел с низкой вязкостью, а ресурс изделия составляет 6 тысяч км пробега максимум.

Материал синтетической шторки

Конструкция масляного фильтра

Внешне в большинстве случаев это металлический цилиндр диаметром 10-15 см с большим резьбовым отверстием и несколькими маленькими в днище. Они служат для впуска и выхода смазочного состава. К корпусу фильтра требование одно: обеспечить сохранность входящих в него элементов. А что же внутри?

1. Противодренажный клапан. Его предназначение – перекрытие большого отверстия. В работу клапан вступает, когда двигатель заглушен: в этом случае есть риск слива масла из мотора в фильтр, т. к. последний может стоять наверху или по центру силового агрегата. Если клапан не будет функционировать, при пуске в моторе может не оказаться масла.
2. Пружина. Она работает в паре с вышеописанным элементом, т. е. давит на него, чтобы он был в закрытом состоянии при неработающем двигателе. Если раньше использовалась обычная пружина, то сегодня производители предпочитают комплектовать фильтры пластинчатыми изделиями, занимающими меньше места.
3. Материал для фильтрации. Это может быть целлюлоза, стекло, полиэстер, иная синтетика. Зачастую в материал добавляют смолу, которая увеличивает жесткость изделия, тем самым повышая прочность. Наличие складок в конструкции фильтра увеличивает площадь поверхности. Сам материал делится на две секции: первая задерживает крупные загрязняющие частицы (размером более 20 микрон), вторая – самые мелкие (<5 микрон).
4. Центральная трубка. Делается обычно из стали и является основным элементом фильтра, обеспечивающим возвращение очищенного масла в силовую установку.
5. Предохранительный клапан. Размещается на противоположном от большого выходного отверстия конце изделия. Задача этой детали – открытие отверстия при возникновении внутри системы смазки двигателя большого давления, могущего нанести вред элементам изделия, находящимися внутри.
6. Уплотнительная резиновая прокладка и крышка гарантируют герметичность конструкции при ее фиксации на блоке цилиндров.

Выбор масляного фильтра

При покупке понять, хороший фильтр перед вами или не надлежащего качества, очень сложно. Каждый производитель прилагает описание, если не на упаковке, то, как минимум, на сайте или в каталоге.

Значительно больше информации предоставляет тест масляных фильтров, но только независимыми экспертами

Для автовладельца важно знать эксплуатационные характеристики, которые, кстати, не всегда, указаны на упаковке в полном объеме. Лучше всего использовать данные постоянно обновляемых рейтингов

Эксплуатационные характеристики

Информация, какой масляный фильтр выбрать при замене смазки двигателя, поможет лишь опытному пользователю по следующим причинам:

• основные характеристики шторки картриджа и перепускного клапана жестко привязаны к параметрам системы смазки конкретной модификации мотора;
• с диаметром присоединительной резьбы ситуация немного проще, но, опять же при наличии информации, что существуют специальные резьбовые переходники;
• в крайнем случае, фильтр можно перенести под капотом в более удобное для замены место, но о наличии в магазинах специальных комплектов для этого знает от силы 30% пользователей и 50% мастеров СТО.

Основные характеристики масляного фильтра рассмотрены ниже более подробно.

 Посадочный размер

В магазине запчастей, правильно выбирая диаметр резьбы фильтра, следует учесть нюансы:

• резьба на этих изделиях не метрическая, а дюймовая, самоуплотняющаяся, именно поэтому не нужно использовать уплотнения (лен, лента ФУМ);
• при наличии точной информации, что конкретная модель фильтра лучше для определенного мотора, можно использовать резьбовой переходник, чтобы перейти на нужный диаметр без проблем.

Резьба на корпусном масляном фильтре

Если на модели авто стоит модульный фильтр или съемный картридж, эта характеристика владельцу не пригодится.

Количество шлицов на верхней части фильтра важно только при выкручивании элемента с прикипевшим уплотнительным кольцом, так как потребуется съемник подходящего типоразмера или универсальный ключ. Набор съемников маслофильтра

Набор съемников маслофильтра

Площадь шторы фильтрации

Основным требованием автопроизводителя является применение оригинальных фильтров или аналогов из списка. В то же время производители фильтров постоянно совершенствуют технологии, часто встречается ситуация:

• новые изделия имеют меньший диаметр и объем, соответственно в сравнении с выпускавшимися до этого при одинаковой маркировке;
• это объясняется тем, что шторка изготовлена по другой технологии либо в ней увеличено количество ребер, то есть поверхность фильтрации осталась прежней, а габариты уменьшились для удобства эксплуатации.

Фильтры нового и старого образца одного производителя

На практике пользователи ставят корпусные фильтры большего размера, считая, что шторка меньше засорится. Подобной проблемы  не возникает у владельцев машин, в ДВС которых эксплуатируются съемные картриджи в стационарном корпусе.

Давление перепускного клапана

Поскольку в большинстве своем масляные фильтры для автомобилей имеют перепускной клапан, важной характеристикой становится давление, при котором он срабатывает. Основной ошибкой пользователей является неправильное чтение мануалов и инструкций экспертов.  Они видят цифры в диапазоне 0,8 – 2,5 бар, считают, что масло начинает течь в обход фильтрующего элемента уже при этих значениях, затем вспоминают, что давление уже на 2500 об/мин превышает 3 бара, возмущаются, что фильтрация происходит только на холостом ходе

Их ошибка в том, что перепускной клапан срабатывает при РАЗНИЦЕ давлений на входе/выходе. При этом в самой системе может быть и 1,5 бара, и 4,5 бара. На уровень очистки это никак не повлияет.

Производители закладывают усилие пружины перепускного клапана с учетом следующих факторов:

• вязкость масла и его количество в системе;
• рабочие температуры двигателя;
• место и способ установки фильтра;
• наличие в системе клапанов и дополнительных приспособлений;
• давление, при котором масло может продавить сквозь шторку без прогрева;
• давление, при котором ребра шторки разрушатся от напора смазки;
• площадь фильтрации в зависимости от материала и способа изготовления картриджа.

Вариант перепускного клапана для разницы давления 2 бара

Смазка деталей трения двигателя необходима при забившемся фильтре, резких ускорениях/перегазовках, зимой, когда масло густое. В современных моторах сузились маслопроводные каналы в сравнении со старыми двигателями, поэтому повысилась вероятность масляного голодания – при замерзании и увеличении вязкости скорость потока резко снижается.

Ошибки замены масла и масляного фильтра в двигателе

В основном ошибки неопытных автолюбителей связаны со сроками замены масла и масляного фильтра в двигателе. Обычно человек придерживается тех сроков, которые указал производитель авто. Но ведь эти сроки были определены на основе информации, полученной во время испытания автомобиля на стенде. Причем масло использовалось то, которое поставляется на конвейер, где собирался ваш автомобиль. Но владелец машины заливает в мотор другое масло, которое подходит по параметрам. Но сколько оно прослужит в двигателе вашего авто, не знает никто.

В инструкции по эксплуатации авто написано, что нужно заливать новое масло в мотор каждые 15 тысяч километров (некоторые пишут, что 20 тысяч км). Если вы хотите сохранить двигатель, делать это необходимо гораздо чаще. Замена масла и масляного фильтра двигателя должна производиться каждые 10 тысяч километров пробега!

Некоторые считают, что когда автомобилем пользуются редко, то менять масло можно один раз в 12 месяцев. Объясняют они это тем, что если авто долго стоит, то масло может окислиться из-за попадания воздуха, и утратит свои смазочные качества. Если следовать этой логике, то если автомобиль постоянно эксплуатируется, то масло в двигателе должно быть защищено от попадания кислорода.

Очевидно, что это утверждение ошибочно, и если вы хоть немного разбираетесь в физике, то не поверите в него. Ведь масло будет окисляться постоянно, вне зависимости от того, стоит авто в гараже круглый год или вы ездите на машине каждый день. Следовательно, менять моторное масло раз в год (даже если вы не накатали и тысячу километров пробега) бессмысленно. Конечно, если вам нравится процедура замены масла и масляного фильтра двигателя, делайте ее, плохо мотору от этого не будет.

Большинство двигателей на современных автомобилях страдают «масложором». Производители знают это, но утверждают, что уровень масла в моторе вашего авто не опустится ниже минимальной отметки на щупе между заездами на техосмотр.

Они уверяют: вы можете не беспокоиться о том, какой уровень масла в двигателе на самом деле, главное регулярно проводить техосмотр. Но в реальности же, если вы не хотите потерять мотор, лучше не ждать, пока уровень масла опустится до минимально возможного. Ведь если наступит «масложор», то произойдет масляное голодание. Как следствие, двигатель отправится на капитальный ремонт в лучшем случае, а в худшем — на свалку.

Как правильно проверить уровень масла? Делать это не стоит после того, как авто всю ночь простояло в гараже. Допустим, в этом случае измеренный уровень масла будет минимальным. Но эксплуатировать машину нельзя, ведь когда вы заведете двигатель, масла, вероятнее всего, не хватит, чтобы смазать все его трущиеся поверхности.

Как только вы запустите двигатель, масло пойдет в масляные каналы, при этом масляный насос будет засасывать воздух их картера, который пересохнет. Вы сами знаете, что происходит, когда масло поступает с перебоями к трущимся поверхностям.

Это значит, что проверку уровня масла необходимо проводить на горячем моторе спустя десять-пятнадцать минут после того, как вы заглушили его. В этот момент масло не полностью опустится в картер, и вы сможете узнать с высокой точностью, какое реальное количество масла в двигателе.

Как быть, если вы выяснили, что масла практически нет в моторе? Многие владельцы авто считают, что долить масло разрешается только то, что было залито ранее. Но этот вариант идеальный. Однако если у вас нет возможности использовать такое масло, залейте смазочный состав другого бренда. Это лучше, чем вообще ничего не залить.

Важно! Масло должно быть синтетическим, если ранее было залито синтетическое (либо полусинтетическое или минеральное соответственно). Также соответствовать должна вязкость

Несмотря на то что присадки в залитом масле могут быть другие по сравнению с родным, ничего страшного с двигателем не произойдет

В любом случае мотор доживет до следующей замены масла, которая должна быть у вас по плану.

Несмотря на то что присадки в залитом масле могут быть другие по сравнению с родным, ничего страшного с двигателем не произойдет. В любом случае мотор доживет до следующей замены масла, которая должна быть у вас по плану.

Основные виды масляных фильтров

Все типы масляных фильтров можно разделить по нескольким основным критериям:

• По конструкции;
• по методу фильтрования;
• по объему.

1. По особенностям конструкции:

Разборные масляные фильтры обладают целым рядом преимуществ – доступной ценой, высоким качеством фильтрации, возможностью замены только фильтрующего элемента.

Неразборные — являются одноразовыми и требуют обязательной замены вместе с заливкой нового масла.

Модульные – сочетают в себе качества двух описанных выше фильтров. Особенность такого фильтра – возможность частичной разборки. Главный минус – высокая цена.

2. По методу фильтрования масла:

Механические масляные фильтры — наиболее популярный тип устройства. Очистка производится за счет специального материала (фильтрующего элемента) – войлока и бумаги. В таких устройствах, как правило, есть две стадии очистки – грубая и тонкая.

Магнитные изделия отличаются наличием специальных магнитов. Последние осуществляют захват мелких металлических частичек и пропускают уже чистое масло.

Гравитационные фильтры используют в основе принцип гравитации, когда загрязняющие вещества просто оседают в устройстве под действием силы тяжести.

Центробежные устройства производят очистку за счет действия центробежной силы.

3. По объему проходящего масла:

Полнопоточный масляный фильтр «врезается» в систему последовательно. Через него проходит весь поток масла, находящегося в двигателе. Преимущество такого устройства – отличная эффективность и высокая скорость очистки масла. Минус лишь в том, что такой фильтр быстрее забивается и требует замены.

Основным элементом такого устройства является перепускной клапан. Как только фильтрующий элемент забивается, давление возрастает, и клапан вынужден пропустить масло.

Такое конструктивное решение можно рассматривать с двух позиций. С одной стороны, масло возвращается к элементам силового узла неочищенным, а с другой стороны – исключается вероятность перегрева двигателя из-за острой нехватки смазывающего состава.

Частичнопоточный МФ работает по другому принципу – он подключается параллельно системе смазки. Главное отличие такого устройства – пропускание лишь части масла.

Таким образом, скорость очистки смазывающего состава становится ниже, но зато качество фильтрации возрастает. Если говорить в общих чертах, то эффективность обоих видов фильтров (как полнопоточного, так и частичногопоточного) схожа. Единственная разница – наличие перепускного клапана в первом типе.

Комбинированный МФ совмещает в себе качества обоих типов устройств, которые рассмотрены выше. Смысл прост. Около 90% масла проходит через полнопоточный фильтрующий элемент, а оставшиеся 10% — через частичнопоточный.

Благодаря такой особенности, с одной стороны эффективнее очищается масло, а с другой — повышается ресурс работы МФ.

КАК ВЫБРАТЬ МАСЛЯНЫЙ ФИЛЬТР

Большинство масляных фильтров похожи друг на друга. Абсолютное большинство имеют широкую взаимозаменяемость, особенно для моторов одной марки автомобиля. Правильно подобрать фильтрующий элемент позволит электронный каталог запчастей для вашего авто, где найдете деталь с необходимым каталожным номером. Если в ваших планах нет установки оригинального фильтра, то по этому номеру любой каталог запчастей выдаст вам аналоги.

По типу конструкции: здесь видно на глаз, какой фильтр установлен на вашем авто, чаще всего это корпусной или вставка. Второй тип должен комплектоваться уплотнительной резинкой для герметичности корпуса.

Способ очистки: чаще применяется механический тип. Для легковых авто этот тип вполне справляется с задачей, особенно если применено качественное масло с минимальным угаром.

Тип резьбы: метрический или дюймовый. Метрический будет указываться как “М20х1.5”, где “М20” это толщина резьбы, а “1.5” это шаг в мм. Ранее преобладал дюймовый тип (американский стандарт) UNC — крупный шаг и UNF — мелкий шаг, например 1/2-16 UNF означает пол дюймовую резьбу с шагом 16 витков на дюйм.

Пропускная способность — важный фактор. Нюанс заключается в том, что каталоги запчастей часто подбирают фильтра по габаритам и диаметру резьбы, не учитывая пропускную способность. Пример на автомобиле Infiniti FX35, двигатель V6 VQ35DE: каталог запчастей дает оригинальный номер 15208-9F60A. Этот фильтр хорошо работает с моторами 1.6-2.5, для 3.5-литрового мотора его недостаточно, особенно в зимнее время двигатель начинает долго работать без фильтра. Вскоре это приводит к выходу из строя мотора по факту работы на грязном масле.

По характеристикам пропускной способности подходит фильтр 15208-65F0A, который работает как положено

Поэтому обращайте внимание на размер фильтра и его характеристики.

Виды масляных фильтров

По принципу действия, структуре и эксплуатационным характеристикам фильтрующие элементы делятся на несколько модификаций:

1. адсорбционные (бумажные, сетчатые, войлочные, пластинчатые и др);
2. центробежные (центрифуги);
3. гравитационные (отстойники);
4. магнитные.

Адсорбционный масляный фильтр двигателя

Адсорбционные или механические фильтры относятся к разряду приспособлений для тонкой очистки масляных жидкостей. Фильтрация эмульсий в таких конструкциях осуществляется путем их процеживания через пористый компонент.

Существуют два вида таких маслофильтров:

1. Неразборные, одноразового применения.
2. Разборные, с заменяемой рабочей частью.

Неразборные системы представляют собой автономные конструкции, которые по мере загрязнения или в соответствие нормам заменяют на новые элементы. У разборных моделей смене подлежит только фильтрующий элемент.

На практике наибольшее распространение получили устройства адсорбционного типа следующих конструкций:

• с гофрированным компонентом;
• дисковым;
• ленточно-щелевым.

Основу механического фильтра составляет сердечник цилиндрической формы, изготовленный из пористого картона или специальных полимерных нитей. Отрезок из ячеистого материала собирается в гармошку и фиксируется между двух металлических колец. Вместе они и составляют сменный маслофильтр.

Масляный адсорбционный фильтр двигателя независимо от типа корпуса состоит из следующих деталей:

• Металлический кожух со стяжным болтом – разборный, или без стяжки – неразборный.
• Пружина, прижимающая картридж к основанию.
• Обводной клапан.
• Фильтрующий элемент на внутренней обечайке (тонкостенная трубка).
• Обратный запорный клапан.
• Днище со входным отверстием, внутри которого нарезана метрическая резьба для крепления устройства.
• Уплотнительное кольцо.

Смазочная жидкость из поддона двигателя с помощью масляного насоса подается в корпус фильтра, где она проходит сквозь пористый картридж, очищается от ненужных веществ и поступает в каналы системы смазки. По такому принципу работают все адсорбционные устройства.

Отличие дискового механизма заключается в типе фильтрующего элемента. Здесь вместо гофрированного картриджа установлен металлический стержень, на который одеваются картонные диски. В ленточно-щелевых механизмах роль фильтрующего компонента выполняет стальной стержень, с намотанной на него послойно латунной проволокой.

Центробежный

Принцип работы активно-реактивных фильтров центробежной очистки смазки основан на вращении с большой скоростью ротора, расположенного в центре металлического корпуса. Ротор состоит из стальной трубки, по периметру которой с определенным промежутком размещены отверстия с установленными в них жиклерами.

Масло под давлением поступает к оси вращающегося ротора и далее к соплам, откуда за счет центробежной силы отбрасывается к стенкам кожуха. В результате твердые частички прилипают к корпусу фильтра, а чистое масло поступает в двигатель.

По эффективности использования центробежный масляный фильтр относят к фильтрам грубой очистки. Поэтому, для улучшения качества масляной жидкости они всегда группируются в один блок с ФТО.

Гравитационный масляный фильтр двигателя

Фильтрующие приспособления-отстойники не применяются в качестве автономных механизмов. Их принято использовать совместно с фильтрами грубой очистки. Основу стандартных устройств составляет стальной корпус, в нижнем отсеке которого расположено днище, с установленным на нем рабочим элементом.

Вверху кожуха располагается металлический пластинчатый картридж. При продавливании жидкости через фильтр крупные частицы остаются на пластинах и впоследствии оседают на дно стакана. По мере засорения пластинчатый картридж снимают, промывают в специальном растворе и устанавливают на место для дальнейшего использования.

Магнитный маслофильтр

Самый простой очистительный механизм – это сливная пробка масляного картера, в корпус которой вмонтирован магнит. Продукты трения оседают на дно поддона, откуда с помощью магнита постепенно притягиваются к месту вывода отработанной жидкости. При сливе масла стружка вручную снимается с поверхности устройства.
