Принцип работы электронного спидометра и почему он не работает

Отказал спидометр в дороге — что делать?

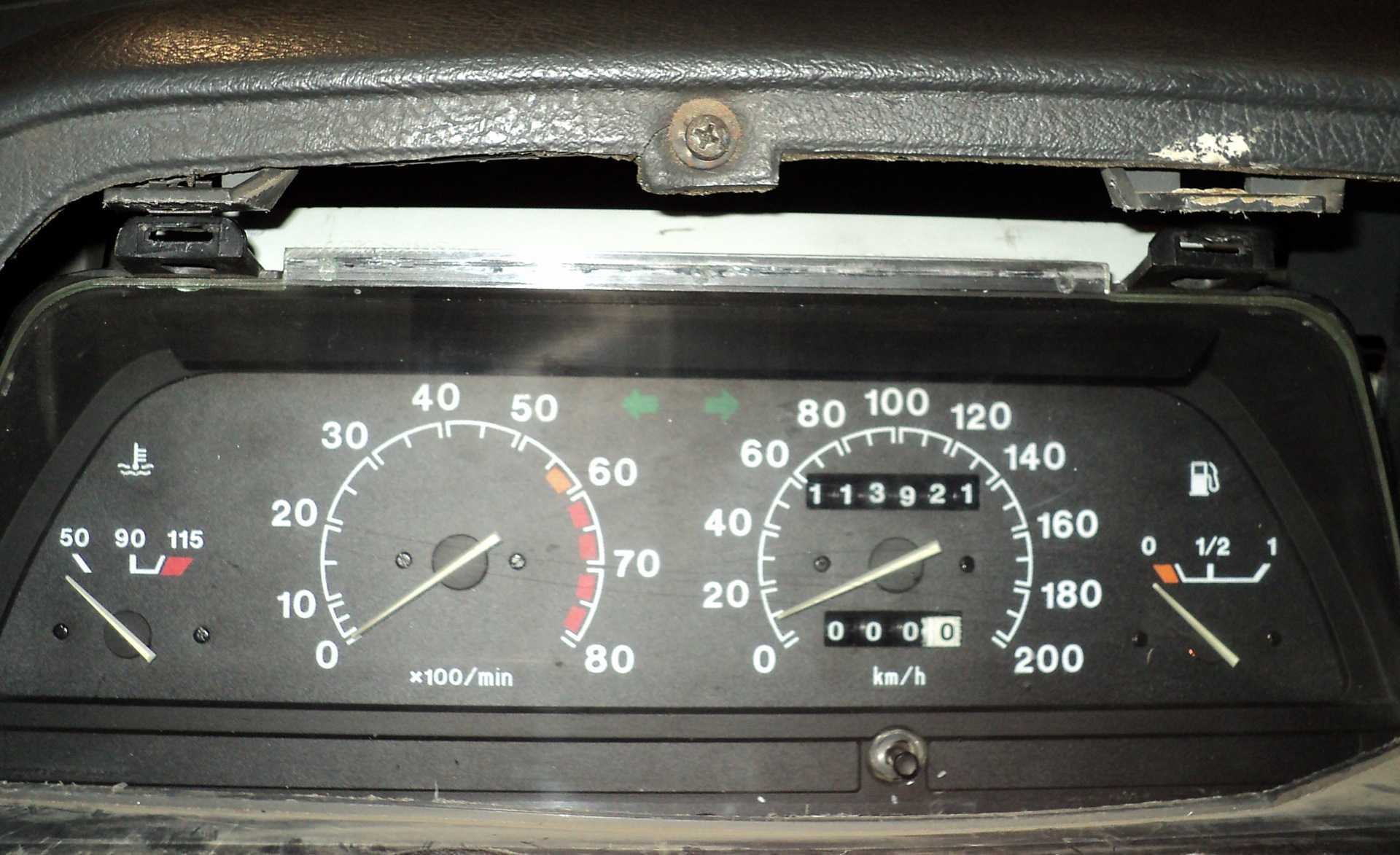

На приборную панель автомобиля вынесена самая необходимая информация, с которой должен быть ознакомлен водитель. Самый важный прибор — спидометр. С учетом показателем на нем автомобилист выбирает скоростной режим, что напрямую сказывается на безопасности. За рулем комфортабельной машины очень просто потерять контроль над скоростью, так как внутри салона она почти не ощущается. Возникают ситуации, когда спидометр выходит из строя прямо в дороге. В результате водитель лишается главного помощника и не знает, в каком темпе продолжать движение. Но даже на этот случай есть несколько способов решения.

По ПДД водитель за рулем должен отвечать за исправность транспорта. Техническое состояние оборудования должно отвечать определенным требованиям. Если спидометр вышел из строя, то эксплуатация автомобиля запрещена. За нарушение данного правила можно получить штраф в размере 500 рублей. Но что делать, если продолжать движение нужно и ждать помощи неоткуда? В таком случае есть несколько способов, которые позволят решить проблему.

Если прибор выходит из строя в дороге, то есть несколько вариантов действий. Иногда разрешить ситуацию можно самостоятельно. Первым делом нужно постараться провести ремонт. Как правило, электронные приборы выходят из строя из-за плохого контакта или перегоревшего предохранителя. Провода могут покрываться нагаром или ржавчиной. Из-за небольшой площади соприкосновения происходит перегрев элементов. Из-за этого предохранители просто плавятся. Чтобы очистить контакты, можно применить специальный состав в виде спрея. Есть и более простой вариант — заменить предохранитель. Если же поломка заключается в чем-то другом, рекомендуется обратиться в мастерскую.

Тахометр. Некоторые опытные автомобилисты при поломке спидометра ориентируются по показателям тахометра. Например, при 2000 оборотах на 4 передаче автомобиль передвигается со скоростью 60 км/ч. В таком режиме можно без опасений передвигаться внутри города.

Навигатор. Что бы делал современный автомобилист, если бы под рукой не было гаджетов? Если спидометр вышел из строя, продолжать движение можно при помощи навигатора. Конечно, это не совсем точный показатель, но намного проще, чем тахометр. Современные смартфоны способны очень точно определять скорость передвижения. Чем больше спутников видит приемник GPS, тем меньше погрешностей будет в показателе.

Сотрудник ГИБДД. Если вдруг на дороге встретился сотрудник ГИБДД и обнаружил поломку спидометра, не стоит впадать в панику

Здесь важно максимально честно объяснить, по каким причинам нельзя было устранить неисправность вовремя. Можно вообще заявить, что оборудование вышло из строя только что

При проверке блока предохранителей проблем не было обнаружено, поэтому автомобиль отправляется на СТО. При таких обстоятельствах инспектор с большой вероятностью просто отпустит водителя. Если же протокол составляется, в нем нужно поставить отметку не согласен и объяснить, какие действия были предприняты для попытки исправить проблему.

Итог. Поломка спидометра многих автомобилистов вводит в панику. Однако, продолжать движение можно при помощи нескольких способов, которые помогут определять примерную скорость автомобиля.

Источник

Как проверить датчик скорости?

Если на вашем авто перестал работать спидометр, начните с проверки датчика скорости. Отсоедините разъем питания датчика, после чего с помощью мультиметра проверьте следующие значения:

1. Наличие «массы». Условия проверки: мультиметр в режиме «прозвонки», измерения проводятся со стороны минусовой клеммы АКБ и контакта «массы» в разъеме. Сопротивление должно быть близким к 0.
2. Наличие питающего напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и контакта «31» разъема питания датчика. Напряжение должно быть равным либо немного меньшим напряжению на выводах аккумулятора.
3. Наличие опорного напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и сигнального вывода в разъеме датчика скорости. Напряжение должно быть в пределах 4,5-5 В либо немного меньшим за напряжение на выводах аккумулятора (зависит от особенностей устройства конкретной модели авто).

За неимением осциллографа, с помощью которого можно просмотреть наличие и форму импульсов выходного сигнала, можно воспользоваться светодиодной контролькой, подключенной к сигнальному выводу датчика скорости. При вращении зубчатого колеса привода спидометра светодиод должен моргать.

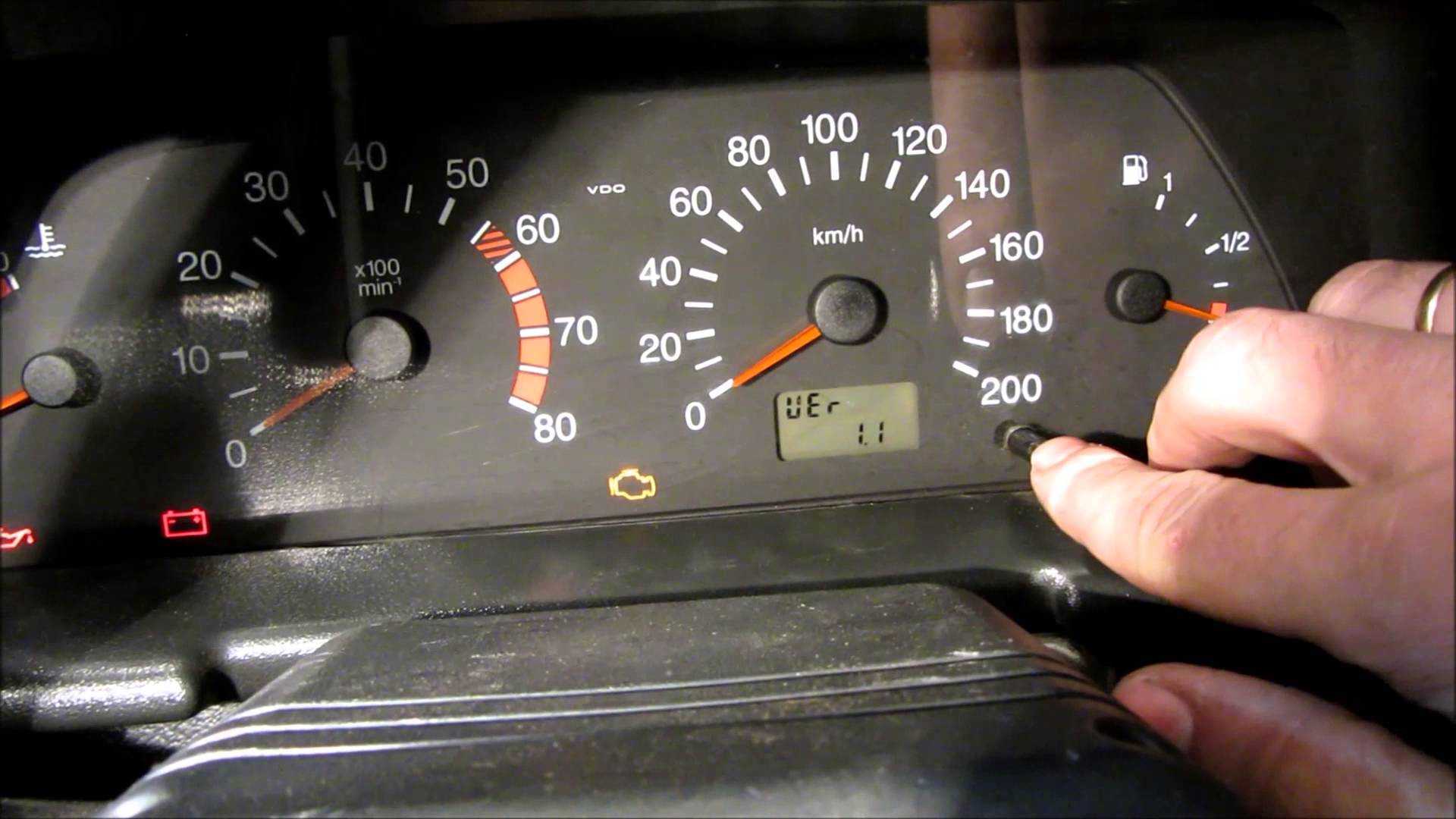

Как скрутить электронный спидометр и стоит ли это делать?

Современные автомобили все больше наполняются электронными приборами. Теперь без компьютера практически невозможно обслуживать «железного коня». Применение цифровых приборов поставило перед автолюбителями новые проблемы: как скрутить электронный спидометр, когда в этом есть необходимость, и возможно ли обнаружить скрученный пробег?

У автовладельцев возникают разные причины, которые заставляют скручивать показания одометра (счетчика пробега автомобиля) на панели приборов. И если с механическими спидометрами автомобилисты давно разобрались, то электронные дисплеи поначалу наводили определенный страх.

В конце этой статьи есть подробная видео-инструкция, как самостоятельно отмотать пробег на электронном спидометре, и что для этого нужно.

Основные причины, по которым могут скрутить спидометр, как правило, следующие:

1. Самой известной, но не совсем законной причиной скручивания электронного спидометра является «омоложение» автомобиля. Перед продажей подержанного авто хозяева часто прибегают к уменьшению пробега машины. Естественно об этом потенциальному покупателю не сообщается.
2. Необходимость корректировки электронного спидометра требуется при использовании колес нестандартных размеров.
3. В некоторых автомобилях показания одометра связаны с графиком технического обслуживания. Бортовой компьютер начинает «ругаться» и требует посетить СТО. Но не все автомобилисты могут позволить своему «железному другу» обслуживание в фирменных сервисных центрах. Гораздо проще обмануть компьютер скруткой показаний одометра.
4. Корректировка пробега может потребоваться для тех иномарок, которые в заводском исполнении измеряют пройденный путь в милях.
5. Проблемы с электронным спидометром могут возникнуть также после неисправности аккумулятора или генератора.
6. Иногда автомобилю требуется замена приборной панели. После этой операции показания нового одометра нужно подогнать под оригинальный пробег машины.

Существуют и другие причины для корректировки показаний спидометра, что становится актуальной проблемой для многих автолюбителей.

Как вылечить спидометр на газели? Дополнительный способ.

Еще одним, довольно простым способом, позволяющим проверить датчик спидометра, является прослеживание работы стрелки в момент старта газели. Если стрелка взлетела к отметке максимально возможной скорости (180 км/ч) сразу после старта, то неисправность можно устранить лишь полностью заменив щиток. Просто сменить неисправную пружину (которая и стала причиной подобного поведения стрелки), возвращающую указатель к минимальному значению (0 км/ч) сразу после того как автомобиль перестанет двигаться, не получится.

Водитель не сможет узнать настоящую скорость движения газели, если в КПП установлены неподходящие приводные шестеренки. Забывать не следует и тот факт, что моделей двигателя в газели может быть 3 (402, 405, а также 406). Это должно напомнить о различном количестве зубьев, благодаря чему трос будет работать в пределах 625 об/км.

Сегодня «Газель» оборудуется встроенным спидометром именно с электронным (не как раньше – механическим) табло, отображающем пройденный машиной путь. При этом работа скоростного указателя на прямую зависит от подаваемых 10-импульсным датчиком (заменившем гибкий трос) сигналов. Для выяснения возможных причин неправильной работы спидометра, датчик (или весь щиток) нужно будет заменить. Но перед этим стоит проверить соединительные колодки, от состояния которых также зависит работа прибора и насколько он исправен.

Конечно, специалисты смогут быстрее и лучше определить причины неполадок, так как лучше разбираются в таких устройствах, как, например, спидометр. Но самостоятельный ремонт возможен, правда, с одним условием – на вашем автомобиле установлен исключительно механический привод. Как бы то ни было, наилучшим выходом из подобной ситуации будет проверка газели у мастера СТО.

Пресс релиз подготовлен сайтом Одометр.рф

Сегодня в автомобилях «Газель» используются современные панели проборов. Однако старые модели приборного щитка, включая механический спидометр и тросовый привод, также не перестают использовать. Новые варианты работают на электромеханическом приводе с шести и десяти импульсными электронными датчиками в коробке перемены передач.

Перед тем, как проверить спидометр на газели, нужно осмотреть трос, находящийся в оболочке, так как основные проблемы связаны чаще всего именно с ним. Для начала проводиться осмотр накидных гаек, которые могли открутиться под влиянием вибрационных колебаний. Этот элемент скрепляет тросовую оболочку механического спидометра с коробкой передач. Если они действительно сдвинулись, то трос будет соскакивать с зацепления, из-за чего крутящий момент перестанет передаваться. Также спидометр может отказать в работе по причине тросового обрыва (зацикливания) в оболочке.

Самой часто встречающейся неисправностью является сильное колебание стрелки скоростного указателя. Водитель или владелец не может быть полностью уверенным в скорости движения управляемого им автомобиля, которую показывает прибор. Причина такой неисправности может крыться в отсутствии внутренней смазки оболочки, из-за чего трос тормозит и начинает неравномерно вращаться. Точно также дело обстоит с ослаблением гаек, с помощью которых прикрепляется сама оболочка. Если владелец авто независимо от причины снимал и устанавливал трос, допустив при этом перегиб радиус которого превысил значении 150 мм, вращение троса может стать затрудненным, в итоге стрелка указателя будет колебаться, как и в предыдущем случае.

Еще один способ, как проверить датчик спидометра газели – проследить за его стрелкой при старте автомобиля. Если стрелка сразу покажет максимально возможную скорость (180 км/ч), значит вышла из строя пружина, которая после остановки автомашины, возвращает указатель к нулевому значению. В данном случае придется заменить весь приборный щиток.

Ремонт

В зависимости от выявленных повреждений следует осуществлять ремонт.

Датчик

Датчик скорости

Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.

Оборвался трос

При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.

Если при работе слышен стук или вибрация, то причины вызваны:

• неверным присоединением гибкого вала;
• плохим закреплением гайки;
• отсутствием смазки на тросе;
• попаданием грязи в посадочное место под трос.

После устранения выявленных поломок, спидометр восстанавливает работу. Если этого не произошло, то его придется заменить полностью.

Проводка

Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.

Шестеренки

В основном шестерни выполняются из пластмассы, что приводит к истиранию зубьев или их слому. Если они сломались, то слышен звук похожий на жужжание. Заменить их несложно, достаточно снять приборную панель и произвести замену.

Не всегда собственными силами можно справиться с поломкой. Иногда требуется более глубокая диагностика с бортовым компьютером и привлечением профессионалов.

Как установить причину

Для определения причины поломки спидометра следует проводить поэтапную диагностику всех составляющих компонентов:

• замена предохранителя F19. Перед заменой следует установить причину его сгорания. Возможно, она кроется в коротком замыкании системы электропроводки;
• проверить контакты на предмет следов окисления. При необходимости очистить от налета и грязи;
• провести прозвон проводов при помощи мультиметра;
• произвести замену датчика или индикатора;
• осуществить замену прибора или приборной панели на заведомо исправную.

Порой новая приборная панель обходится значительно дешевле замены вышедших из строя элементов.

Способы проверки спидометра

Каждый автовладелец обязан знать три варианта проверки:

1. Вольтметр – вам необходимо снять датчик скорости, определить какая клемма чему отвечает, к клемме, чья функция выводить сигнал, подсоединить один контакт вольтметра, а второй к проводу заземления. Чем быстрее вращения, тем выше показатели.
2. Второй способ с вольтметром – возьмите домкрат, приподнимите машину, чтобы колесо не касалось земли. Соединяем контакт датчика и вольтметра, при вращении колеса будут даваться показатели. Напряжение и частота в Гц показывает, что спидометр работает.
3. Специальный контроллер определяет импульсивный провод, отсоединяем его и так же домкратом приподнимаем машину. Присоединяем сигнальный провод, если у вас показатель “-“, значит, датчик исправно работает.

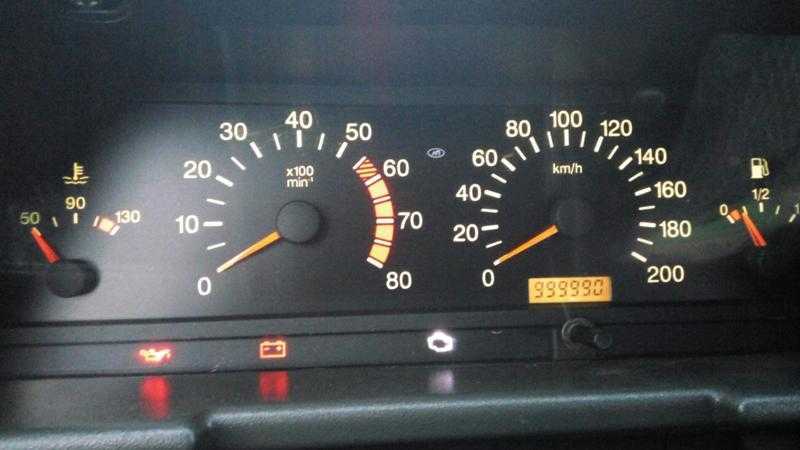

Изменение показания одометра

Имея программное обеспечение, к компьютеру подсоединяется программатор, и запускаются программы.

В PonyProg выбирается модель авто и год ее производства, после чего внизу выведется 16-ричный код, состоящий из двух строк.

В этом коде зашифрован пробег, который на данный момент внесен в флеш-память.

Далее запускается калькулятор пробега, в него вносится требуемое значение пробега, после чего он переведет цифровое значение в 16-ричный код, который нужно будет внести вместо выведенного в PonyProg.

После этого флеш-память впаивается на свое место на плате приборной доски, она собирается и устанавливается на автомобиль.

Если все работы выполнены правильно, значение на дисплее одометра поменяется на нужное.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя  и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля. Последовательность замены следующая:

• установить машину на ровную горизонтальную поверхность;
• открыв капот, на коробке передач найти датчик скорости;
• нажатием на скобу фиксатора отсоединяется штекер от ДС:
• чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
• новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
• выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

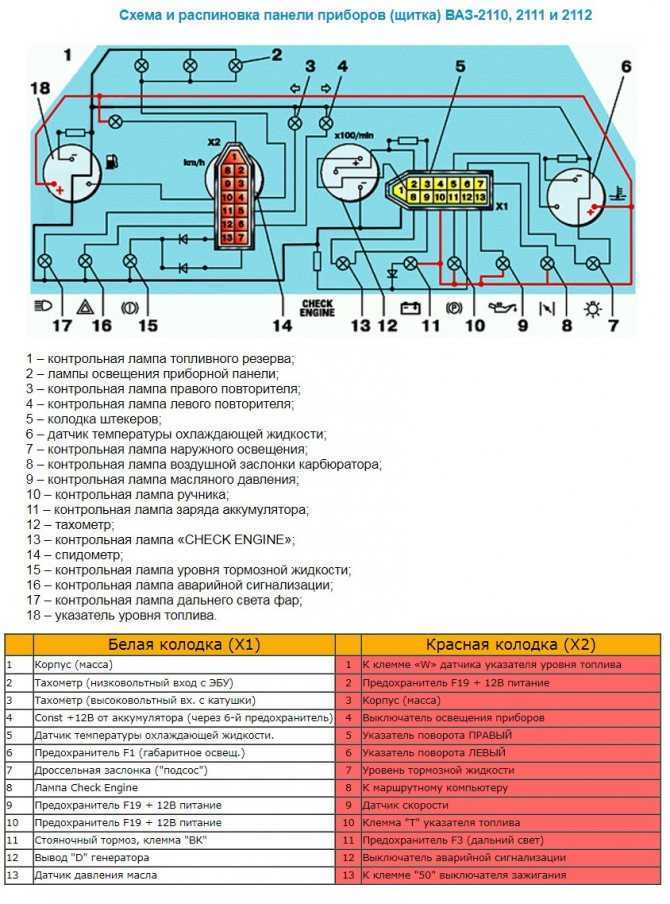

1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

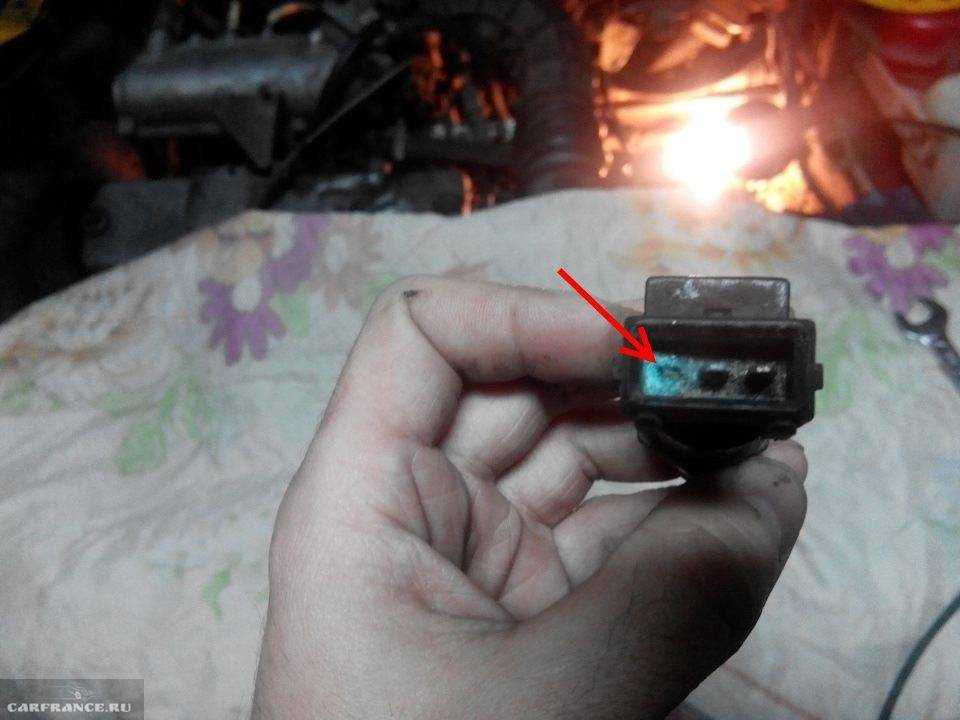

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место. Необходимо также проверить целостность проводов.

Внешне исправные провода могут  внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели.  Убедиться в её исправности можно с помощью её тестирования.

1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор  приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца. Для самостоятельного устранения неисправности, следует, поступит так:

• датчик скорости нужно извлечь, выкручивая, из коробки передач;
• соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
• включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта,  сложно.

В этом случае решение проблемы должны осуществить специалисты автосервиса. Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая  «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом

Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы

Как известно, установленные в автомашине приборы позволяют контролировать обстановку во время движения по улицам и наблюдать за работой двигателя и всех остальных систем. Среди прочих особое место занимает спидометр. Он находится на приборной доске непосредственно над рулем. С его помощью водитель узнает, с какой именно скоростью передвигается автомашина.

В ситуации когда не работает нормально спидометр, установленный на ВАЗ-2110 инжектор, находящийся за рулем человек подвергает риску как собственное здоровье, так и жизнь пассажиров. При этом он без труда может «заработать» штраф от сотрудника автоинспекции за слишком высокую скорость. Таким образом, исправный спидометр позволяет избежать немалого количества неприятностей.

Электронный

В электронном спидометре измерение скорости производится бесконтактным способом. Существуют несколько вариантов действия приборов, использующих оптоэлектронный принцип, но самые распространённые скоростемеры — это измерители, построенные на эффекте Холла

Поэтому внимание большей частью уделяется именно последним приборам. В датчике скорости тросик, соединённый с ведомым валом КПП, вращает магнитный диск с вырезом или выступом (точка отсчёта)

Магнит в зависимости от скорости вращения меняет интенсивность магнитного потока, что влияет на сопротивление металлического датчика под напряжением. Импульсы поступают в электронную схему спидометра, которая задаёт угол отклонения стрелки на циферблате панели приборов.

Неисправности электронного спидометра и их устранение

У электронного измерителя скорости поломки проявляются практически также, как и у механических аналогов с дополнительными нюансами. Прибор не показывает скорость, соответствующую действительности. В ином случае стрелка замирает и не опускается до нуля. Бывает, что на панели показано скачкообразное движение индикатора.

Прежде чем начать заниматься разборкой панели приборов при полном отказе скоростемера, нужно проверить целостность предохранителей, находящихся в отдельном блоке. Иногда, ремонт заканчивается банальной заменой предохранителя.

В любом случае не мешало бы знать, как проверить работоспособность электронного скоростемера. Неисправности спидометра в основном связаны с датчиком скорости (ДС). Если стрелка опустилась вниз или замерла без движения, то в первую очередь проверяют это устройство. Чтобы сделать диагностику, нужно прибор снять с машины. Для этого поступают следующим образом:

• автомобиль загоняют на яму;
• снизу находят ДС. На большинстве автомобилей датчики устанавливают в корпусе КПП;
• размыкают коннектор с трёхжильным проводом;
• накидным ключом отвинчивают крепёжный болт;
• датчик вынимают из гнезда;
• на ответной фишке находят три контакта, один крайний — «масса», другой — плюс (12 В). Средний контакт источник сигнала, соединённый проводом с ЭБУ;
• мультиметром проверяют напряжение на одной из крайних клемм. Если ток отсутствует, то проверяют целостность подводящего провода и его подсоединение;
• на центральный контакт накладывают проводом с напряжением 12 В. Если при этом стрелка начинает двигаться, то это означает поломку датчика скорости;
• убедившись в негодности ДС, производят его замену.

Если датчик скорости оказался исправным, то все подозрения в поломке падают на электронный блок управления. В условиях гаража ремонтировать ЭБУ практически невозможно. Этот своеобразный компьютер — довольно сложное электронное устройство и дилетантам доступ к его содержимому «запрещён».

Признаком ответственности ЭБУ за поломку спидометра является загорание надписи «Check Engine». Самостоятельно выяснить конкретную причину расстройства «мозгового центра» может владелец автотранспорта, профессионально владеющий ноутбуком со специальным программным обеспечением. В противном случае лучше отказаться от попытки ремонтировать ЭБУ своими руками, а обратиться в СТО.

Что еще может влиять на точность показаний одометра



На самом деле правдивость пробега отображенного на одометре зависит от многих факторов. Например, на точность пройденного пути может влиять даже высота протектора резины. А дело все в том, что в современных автомобилях пройденный километраж, как мы уже выше сказали, считается по количеству оборотов колеса.

Сами теперь понимаете, что от высоты протектора резины будет зависеть общий внешний диаметр колеса, который естественно повлияет на количество оборотов колеса во время движения машины на определенном отрезке пути. Например, чем меньше будет протектор резины, тем больше будет зафиксировано количество полных оборотов колеса. И наоборот, чем больше будет протектор покрышек, тем датчик меньше зафиксирует оборотов колеса на определенном отрезке пути автомашины.

В том числе на показания одометра влияет и давление в колесах, а еще и температура окружающего воздуха и даже длительность пройденного пути. Например, если вы проверяете давление в колесах очень редко и часто передвигаетесь на колесах в которых не хватает давления, то как правило, это приводит к тому, что колеса начинают сильно проминаться, а это способствует уменьшению внешнего диаметра колес(а)

В результате установленный для контроля датчик, определяющий количество полных оборотов колес(а), при спущенных шинах посчитает большее число оборотов, чем при нормальном давлении в шинах, которое рекомендует автопроизводитель.

В том числе надо помнить, что во время движения машины давление в колесах постоянно меняется. Например, из-за того же изменения температуры на улице. Ну и также, при достаточно длительной поездке колеса машины нагреваются, что способствует изменению в них давления. В итоге все это вместе сильно влияет на погрешность одометра.

Устройство для проверки электронных спидометров

В статье приведено описание простого генератора на 555-ом таймере, с помощью которого можно проверить работоспособность и правильность показаний электронных спидометров, использующих в качестве датчика оборотов электронный датчик Холла.

Во многих современных автомобилях, таких как «ГАЗель» (ГАЗ 2705, 33021), «Волга», КРАЗ и других используются электронные спидометры с микроамперметром и шаговым двигателем. Такие спидометры работают в комплекте с электронным датчиком Холла, установленным на коробке передач. При движении автомобиля датчик приводится во вращение от шестерни вторичного вала коробки передач. За один оборот вала датчика вырабатывается шесть импульсов электрического тока.

Эти импульсы поступают в схему спидометра. Индикатором скорости в спидометре является микроамперметр. Кроме того, усиленные импульсы отдатчика подаются на шаговый электродвигатель, который вращает барабанчики указателей пройденного пути.

Согласно технической документации, с которой можно ознакомиться в , для проверки исправности такого спидометра необходимо с генератора сигналов Г5-54 подать на вход подключения к спидометру датчика Холла импульсы прямоугольной формы положительной полярности амплитудой 6…7 В, длительностью 200…250 мкс и частотой 100…200 Гц. Если же пользователю или слесарю автопарка не важна высокая точность проверки показаний спидометров, а необходимо лишь иногда проверять их работоспособность, то с этой задачей может легко справиться предлагаемая автором конструкция простого генератора прямоугольных импульсов.

Принципиальная электрическая схема генератора показана на рис.1. Он собран на микросхеме универсального таймера 555. Схема включения типовая. Номиналы элементов С2, R2-R4 подобраны таким образом, чтобы получить на выходе меандр частотой 100…200 Гц. Требуемую частоту импульсов собранного генератора можно отрегулировать подстроечным резистором R3. Схема рассчитана на использование в автомобилях с напряжением бортовой сети 12 В. Если же напряжение бортовой сети автомобиля составляет 24 В (например, в КРАЗ), то схему необходимо дополнить интегральным стабилизатором DA2, включив его в разрыв цепи питания так, как показано на схеме пунктиром.

Конструкция и детали Все элементы схемы собраны на печатной плате из односторонне фольгированного стеклотекстолита размерами 30×20 мм. Чертеж печатной платы и схема расположения элементов показаны на рис.2. Для удобства повторения чертеж показан со стороны фольги. В конструкции применены выводные радиокомпоненты, устанавливаемые вертикально. Особых требований к ним не предъявляется. К точкам XT 1-ХТЗ припаивают проводники, на другом конце которых устанавливают разъем, аналогичный разъему подключения датчика Холла. На этот разъем выведены все необходимые для работы генератора цепи: плюс/минус питания и вход спидометра. Печатную плату устанавливают в подходящем электрически изолированном корпусе. Автор использовал для этой цели отрезок пластикового кабельного короба сечением 25×16 мм.

Сборка, наладка и использование Правильно собранный генератор в наладке не нуждается

Следует обратить внимание на правильность соединения выводов разъема, так как при случайном попадании питающего напряжения на выход генератора он выйдет из :;0 строя. Для настройки устройства нет необходимости использовать радиоизмерительные приборы

Достаточно иметь заведомо исправный спидометр. Устройство подключают вместо датчика Холла и подстроечным резистором R3 добиваются желаемого показания спидометра, например 60 км/ч. Если диапазона регулирования окажется недостаточно, то для увеличения граничной частоты генератора следует немного уменьшить сопротивление резистора R4, а для ее уменьшения – увеличить.

Подводим итоги

Существуют буквально десятки вариантов неполадки, которая вызвала отсутствие нормальной работы спидометра. Если вы хотите узнать, что конкретно стало причиной, придется проводить диагностику или проверить самые распространенные причины выхода из строя спидометра. Нередко оказывается, что именно датчик скорости на коробке передач выходит из строя или обрывается из электрической цепи автомобиля. Как бы там ни было, намного лучше доверить восстановление автомобиля специалистам, которые подключат компьютерное оборудование и проведут диагностику всех элементов транспорта для выяснения реально существующих неполадок.

После диагностики можно выполнить ремонт, который зачастую при данной неполадке будет достаточно простым. Чтобы ремонтные работы прошли без сложностей, выявление проблемы должно быть на сто процентов правильным и беспрекословным. Для этого достаточно обратиться на СТО с качественным диагностическим оборудованием и специализированными инструментами для выполнения ремонтных работ. С такой поддержкой и помощью вы сможете отремонтировать автомобиль за считанные часы и продолжить его эксплуатацию в полной исправности. А вы сталкивались с такой проблемой, как неработающий спидометр?
