Не включаются передачи в мкпп: что делать и где искать неисправность?

Устройство и принцип работы механической коробки передач

1. ведущий вал
2. крышка подшипника
3. выключатель света заднего хода
4. манжета ведущего вала
5. задний подшипник ведущего вала
6. шестерня привода промежуточного вала
7. сапун
8. шестерня III передачи
9. передний картер
10. шестерня I передачи
11. шестерня заднего хода
12. штоки переключения передач
13. шарик-фиксатор
14. пружина
15. рычаг переключения
16. защитный уплотнитель
17. колпак рычага
18. корпус рычага переключения
19. задний картер
20. ведомый вал
21. манжеты удлинителя заднего картера
22. втулка
23. шестерня привода спидометра
24. привод спидометра
25. задний подшипник промежуточного вала
26. шестерня V передачи
27. болты крепления оси промежуточной шестерни заднего хода
28. промежуточная шестерня заднего хода
29. промежуточный вал
30. маслозаливная пробка

Механическая коробка передач предназначена для изменения крутящего момента и передачи его от двигателя к колесам. Она обеспечивает разобщение двигателя и ведущих колес, причем на неограниченный срок. Прежде чем разбираться с неисправностями, вкратце рассмотрим устройство коробки передач. Механическая коробка передач относится к ступенчатым коробкам, т.е. крутящий момент в ней изменяются ступенями. Ступенью (или передачей) называется пара взаимодействующих шестерен. Каждая из ступеней обеспечивает вращение с определенной угловой скоростью или, другими словами, имеет свое передаточное число.

И так, МКПП состоит из механизма переключения передач, который взаимодействует с первичным, ведущим и промежуточным валами. Каждый из валов имеет шестерни с разным количеством зубьев. В то время, когда водитель перемещает рычаг переключения скорости, шестерни перемещаются по валам и входят в зацепление, в зависимости, какая передача была выбрана. Из этого можно сделать вывод, что коробка передач состоит из механизма включения передач и собственно, из механизма привода в действие всей трансмиссии автомобиля. Следовательно, будем рассматривать в отдельности неисправности механизма включения скоростей и привода.

На горячую не включается задняя передача, первая и другие скорости

Владельцы автомобилей с механической трансмиссией часто сталкиваются с проблемой плохого включения передач, возникающей после запуска и прогрева двигателя, то есть «на горячую». В этом случае включение одной или нескольких передач может быть не только затруднено, но и сопровождаться посторонними шумами или ненужными вибрациями.

При этом включение передач в коробке на заглушенном двигателе происходит нормально. Далее мы рассмотрим причины распространенные причины, по которым возникает данная неисправность, а также что делать, если при нагреве плохо включаются передачи.

На горячую плохо включаются передачи: основные причины неисправностей МКПП

Механическая коробка предназначена для передачи крутящего момента от ДВС к ведущим колесам автомобиля, а также ступенчатого изменения передаточного отношения. В МКПП переключение передач (ступеней) осуществляется вручную водителем, который также выбирает оптимальное передаточное число, обеспечивая наилучший режим работы ДВС во время движения автомобиля.

В случае, когда проблемы переключения скоростей возникают при разогретом ДВС, можно выделить основные признаки:

• плохо включается задняя передача;
• включение передач с повышенной скорости на пониженную и наоборот сопровождается посторонним шумом, скрежетом или треском;
• полное отсутствие возможности переключения передач;

Основные причины неисправностей МКПП:

Итак, часто при нагреве плохо включаются передачи по причине низкого уровня масла в МКПП. С учетом снижения уровня смазывающей жидкости, коэффициент трения между трущимися деталями возрастает, что приводит к затруднительному и нечеткому включению передач.

Еще часто «на горячую» не включается задняя передача по причине неисправности кулисы. Это частая причина проблем с включением задней передачи, возникающая при неправильной регулировке или износе механизма кулисы. Фактически, возникает смещение допусков при движении механизма переключения передач (в результате износа шарниров кулисы или сбоя регулировок).

При этом, если механизм кулисы изношен, при не разогретой МКПП скорости могут включаться без затруднений. Но при разогреве детали коробки расширяются, соответственно, зазоры изменяются

Принимая во внимание то, что для предотвращения люфтов механизмов МКПП, детали притерты с наименьшими допусками, разболтанный механизм кулисы очень сильно влияет на четкость включения передач в коробке скоростей (задняя передача не исключение). Проблема решается регулировкой механизма кулисы либо заменой.

Само включение часто сопровождается хрустом и треском шестерен коробки, также передачи могут не включаться совсем. Еще при движении (особенно в активном режиме) диск сцепления «пробуксовывает», не передавая весь крутящий момент от двигателя на трансмиссию.

Также можно выделить и причины  некорректной работы механизма привода сцепления МКПП:

• заклинивание привода механического включения сцепления (трос);
• поломка вилки привода сцепления;
• утечка жидкости из контура;

Кстати, в последнем случае (при наличии гидравлического привода механизма сцепления) имеют место такие неисправности, как: утечка жидкости через прослабленные патрубки системы, рассохшиеся сальники, вышедший из строя выжимной подшипник, изначально недостаточный уровень жидкости в контуре и т.д.

Завершает список частых причин, по которым на горячую плохо включаются передачи, дефект механизма выбора передач КПП. Причиной  плохого включения передач МКПП является внутренние неисправности узлов и механизмов коробки передач: износ шестерен, подшипников валов, синхронизаторов и др.

Износ может наступить в результате «срабатывания» механизмов, а также ввиду дефекта деталей, допущенного заводом изготовителем при выпуске данного агрегата. Проблема решается путем проведения комплексной диагностики коробки передач  и последующего ремонта агрегата на специализированной СТО.

Что в итоге

Как видно, существует несколько основных причин, по которым передачи плохо включаются на горячую. При этом ни  одна из вышеперечисленных  причин не может являться косвенной или второстепенной.

Главное, своевременно устранять малейшие неполадки, не допускать появления течей, следить за уровнем масла в коробке, выполнять регулировку кулисы, менять сцепление при появлении признаков износа и т.д.

Распространённые причины проблем с включением передач

Причин, из-за которых вы не можете перевести рычаг КПП в рабочее положение, может быть множество. И далеко не всегда они связаны с неисправностью самой коробки – в некоторых случаях виновником является сцепление, иногда – двигатель. В любом случае, чтобы выяснить причину самостоятельно, необходимо иметь соответствующие знания и опыт – иначе высок риск того, что вы не сможете это сделать или в результате ваших действий придётся выполнять более сложный и дорогостоящий ремонт.

Если на заведённом двигателе передачи не включаются из-за неисправностей коробки, потребуется её демонтаж и дефектовка – операция, требующая большой аккуратности. То же самое можно сказать и о сцеплении. Впрочем, лучше все же приступить к более детальному описанию возможных проблем и способов их устранения.

Лучшие инструкторы по вождению:

Автоинструктор Людмила МКПП: Chevrolet LanosОбучает в Видном

Автоинструктор Алексей МКПП: Chevrolet Lanos АКПП: Kia Spectra Обучает в ВАО, Балашихе, Реутове

Автоинструктор Михаил АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в Красногорске, Строгино

Автоинструктор Яков МКПП: Chevrolet LanosОбучает в ЮАО, Видном

Автоинструктор Светлана АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках

Автоинструктор Елена АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове

Автоинструктор Андрей АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

Автоинструктор Михаил АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино

Автоинструктор Марина АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном

Автоинструктор Светлана АКПП: Chevrolet Lacetti Обучает в СЗАО

Автоинструктор Пётр МКПП: Daewoo Nexia Обучает в СЗАО

Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном

Автоинструктор Оксана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске

Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, Люберцах

Источник

Механическая коробка передач: Что нужно знать переключая передачи

В результате происходит преждевременный износ диска сцепления. Для того чтобы удерживать машину от скатывания на подъеме необходимо выжимать педаль тормоза. Для того чтобы тронуться, конечно, придется нажать сцепление и плавно нажать газ, отпуская сцепление. В этом случае вы уменьшите время нагрузки на корзину сцепления и выжимной подшипник. Также вы можете удерживать машину с помощью поддержания определенных оборотов двигателя, поймав определенный момент, когда будете отпускать сцепление и нажимать газ.

Рекомендуем: Как отличить восстановленные шины от новых

Удивлены? Но на самом деле этот совет действительно очень важен, поскольку имея привычку оставлять руку на ручке переключения передач, может привести к преждевременной поломке коробки передач. Если вы чаще всего оставляете руку на коробке передач, когда останавливаетесь в пробке или на светофоре, то больше всего страдает первая передача МКПП. Помните, что кладя руку на ручку коробки передач, вы создаете лишнее давление на нее, которое передается на коробку передач. В итоге лишнее давление на ручку может привести к несвободному переключению нужной передачи. Это может повредить ручку переключения передач, а также и саму трансмиссию.

Основные причины неисправностей

Механика также как и автомат, предназначена для передачи и изменения крутящего момента от силового агрегата колесам, причем делать это нужно комфортно и динамично. ТО есть машина должна максимально быстро ускоряться и делать это без каких-либо «рывков» запредельных оборотов мотора (чтобы он «не рычал как потерпевший») и по возможности обладать достаточными тяговыми усилиями. Именно это и призван делать этот узел, ведь двигатель работает не линейно и это нужно как-то компенсировать, в данном случае получается передачами. Но здесь есть человек (водитель) который вручную должен переключать передачи чтобы банально не загубить коробку и мотор (собственно это и есть основное отличие).

Поэтому многие такие неисправности (как я считаю) связаны именно с вождением и не правильной эксплуатацией, итак:

• Не включаются передачи. Либо одна, либо вообще все
• Трудно включаются передачи на механической коробке
• «Выбивание скоростей». Проявляется так – едите, сбрасываете газ (либо наоборот даете больше), а передача вылетает причем с хрустом (бывает и без)
• При включении-переключении раздается громкий хруст
• На холостых, когда машина стоит – мотор запущен, также идет хруст от коробки
• Под авто есть масляные подтеки, после детального рассмотрения видно что сочится масло, либо из прокладок, либо из сальников

Возникнуть все это может по разным причинам, например из-за износа основных шестерен, синхронизаторов, валов, подшипников. Из-за потери масла, разрывов сальников и основных прокладок, теперь более детально:

Износ основных деталей, от больших пробегов

• Некачественные трансмиссионные масла или не тех допусков
• Низкое качество запчастей при ремонте

• Полное отсутствие технического осмотра
• Неграмотное обслуживание механической трансмиссии
• Высоконагруженный стиль вождения. Это может быть как спортивное, а также вождение с затяжными пробуксовками (внедорожное), так и просто агрессивное

Несмотря на все эти неисправности механическая коробка ОЧЕНЬ надежна! И если ей уделять минимум времени, хотя бы менять масло и осматривать раз в полгода — год, ходить она будет долго.

Когда выполнять переключение

Переключение должно осуществляться плавно, но одновременно быстро.

Многих справедливо интересует, когда именно нужно осуществлять переход с одной скорости на другую. Хотя машины и коробки есть разные, существует усредненные показатели. А именно:

• Первая скорость предназначена в основном для старта, и для активной езды не используется. Актуальная скорость здесь от 0 до 20 километров в час;
• Вторая скорость разгонная и служит для передвижения на малой скорости в диапазоне от 20 до 40 километров;
• На третью водитель должен переходить, когда требуется разогнаться с 40 до 60 километров в час;
• Четвертая подходит для скоростей от 60 до 80 километров в час;
• Пятая и шестая скорость для движения более 80 километров в час.

Эти цифры условные и средние, поскольку существует целый ряд других факторов, влияющих на езду.

Представленная схема актуальна для машин, которые не нагружены и движутся по дороге без сопротивления в виде песка, глубокого снега или крутого подъема. Если же такие сопротивления есть, тогда переходить на следующую передачу рекомендуется немного позже.

Автомобилисты и автоинструкторы разработали полезную памятку, которую рекомендуют запомнить новичку. Суть заключается в следующем:

• Первую передачу всегда рекомендуется использовать исключительно для того, чтобы тронуться с места;
• После старта следует сразу же включать вторую скорость;
• Вторая передача служит в качестве разгонной скорости на МКПП;
• Третья является оптимальной при обгонах;
• Четвертая лучше всего проявляет себя при езде в городских условиях;
• Пятая и шестая служат для скоростных трасс, шоссе и автомагистралей.

Также при необходимости вы можете осуществлять переключение не по порядку, сбрасывая с высшей на низшую, чтобы затормозить двигателем.

В сети есть целый ряд наглядных видео о том, как на автомобиле с механикой следует правильно орудовать рычагом переключения скоростей. Детально рассматриваются как повышенные, так и пониженные передачи.

Меры предосторожности эксплуатации машины с МКПП

Чтобы не столкнуться с проблемами МКПП, следует не пренебрегать прохождением технического осмотра. Для точного определения характера неполадки, требуется снять коробку для ее разборки с последующей дефектовкой.

При снижении скорости, например, если происходит движение в гору, стоит переходить на пониженную передачу. Благодаря этому обеспечивается эффективное передвижение по пересеченной местности.

Осуществить замену изношенных комплектующих деталей МКПП, если не включается передача, возможно самостоятельно, однако при этом стоит знать особенности конструкции коробки.

Периодичность проверки уровня масла составляет примерно 15000 км пробега на машине, где установлена механика. Для каждой отдельной модели авто с МКПП предусмотрен свой срок замены масла. При неагрессивной эксплуатации машины, а также использовании качественной жидкости, замена может понадобиться после 50000 км пробега.

При смене передач стоит полностью выжимать педаль сцепления. В противном случае, автовладелец может столкнуться с поломкой шестерен, синхронизаторов.

Таким образом, долговечность МКПП находится в зависимости от условий эксплуатации транспортного средства. При частых совершениях поездок по пересеченной местности, коробка передач подвергается нагрузкам, результат этого, стали туже переключаться передачи. Необходима диагностика авто. При данной процедуре проверяется герметичность гидравлического контура сцепления. Для продления ресурса КПП нужно своевременно проходить ТО, менять масло, фильтры, изношенные запчасти.

Теория работы коробки передач

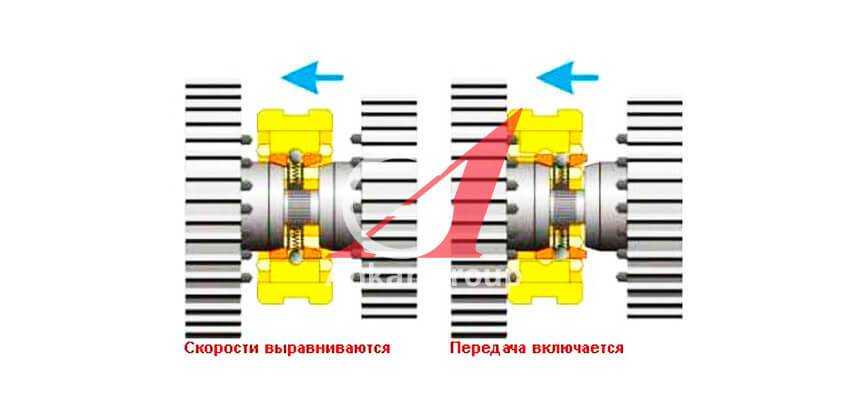

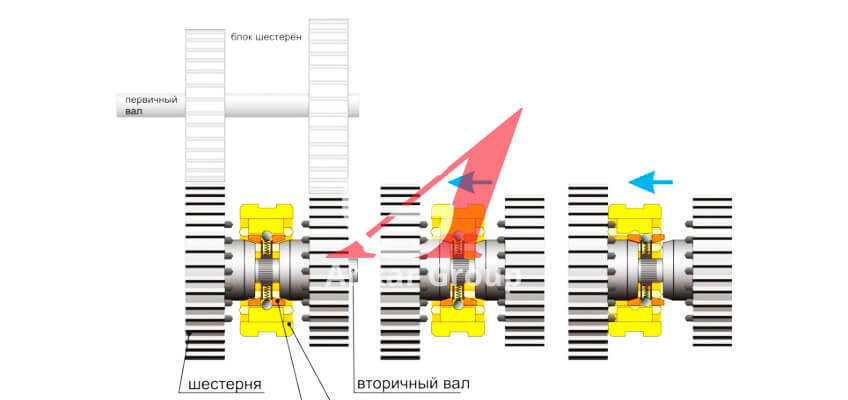

На данный момент все современные КПП оснащаются синхронизаторами, которые являются важными элементами коробки. Суть работы синхронизаторов в том, что они уравнивают работу валов коробки.

Каждый водитель, при переключении со второй передачи на первую, сталкивался с ситуацией, когда чувствовалось какое-то препятствие. Что мешает включить первую передачу во время движения. Это и есть синхронизатор.

Если у Вас достаточно новая коробка, то при переходе с повышенной на пониженную передачи в такую ситуацию Вы не попадете. Переключение будет осуществляться без проблем. Проявляется это по мере эксплуатации и износа компонентов агрегата.

При наличии проблем с переключением приезжайте в Анкар на диагностику и ремонт КПП Mitsubishi, Toyota, Lexus, Land Rover, Jaguar, Infiniti, Mercedes, BMW, Audi и других марок.

Смотрите видео об устройстве и принципе работы КПП:

Несмотря на то, что плохое переключение передач является основной проблемой многих велосипедистов, мало кто уделяет этому должное количество внимания. Многие не знают что делать и боятся всё испортить, или экономят деньги на ремонте у квалифицированного механика.

Конечно, выявление причины плохого переключения требует некоторого понимания работы переключателей, но если вас не пугают такие слова, как «рубашка», «регулировочный винт» или «свободный ход», то вы легко справитесь с этой задачей.

Проблемы с переключением на АКПП

Проблемы с переключением на автоматической коробке передач – не редкость. Неполадки с «автоматом» возникают в силу нескольких причин.

• неисправность кулисы. Этот механизм является наиболее проблемным на АКПП старого типа. Для устранения неисправности потребуется замена агрегата. В большинстве случаев демонтировать коробку передач для этих целей потребуется;
• недостаточный уровень масла. Наличие подтеков смазывающей жидкости на корпусе АКПП может свидетельствовать об износе уплотнительных прокладок, замену которых не сложно произвести самостоятельно. После этого необходимо поменять масло в коробке. Также владельцам автомобилей с «автоматом» рекомендуется визуально осматривать коробку на предмет подтеков масла хотя бы раз в 2000 км пробега;
• проблемы с блоком управления трансмиссией в конечном итоге могут стать причиной полной блокировки «автомата». Для устранения проблемы потребуется замена вышедшего из строя механизма и тщательный осмотр электрической части коробки передач.

Как проверить уровень масла при помощи щупа

Прогреть масло до рабочей температуры (для этого нужно проехать около 15 км).

Выбрать для измерения ровную горизонтальную площадку. Поставить автомобиль на ручник.

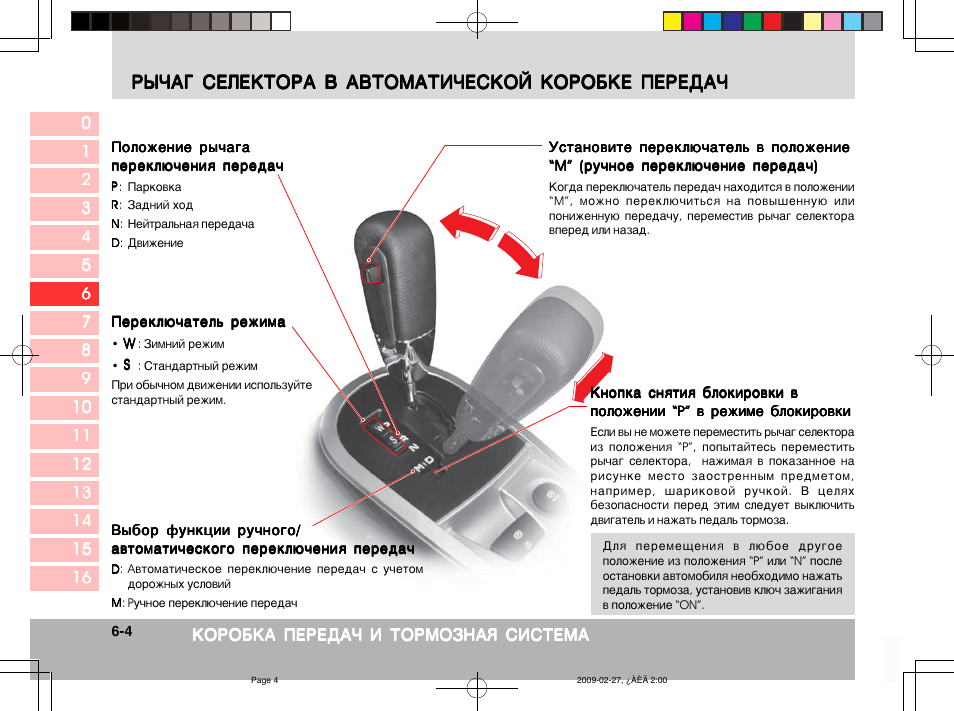

• Провести рычаг выбор режима работы коробки через все положения, задерживаясь в каждом от 3 до 5 сек, до срабатывания автомата.
• Оставить селектор режимов в положении P, и в этом положении определять уровень масла.
• Не глуша двигателя вынуть масляный щуп, вытереть насухо и вновь вставить его в трубку до упора, после чего вытащить и считать показания. Верхняя граница следов масла на сухом щупе должна быть у отметки с надписью hot или на участке с перекрещивающимися насечками.

Долить масло в случае недостаточного уровня можно через трубочку, в которую вставляется щуп. Не забывайте, что акпп боится грязи, поэтому доливайте только чистое новое масло. Протирайте щуп чистой ветошью, из которой не выпадают нитки.

Проверяя уровень масла, обратите внимание на его вид. Темная с запахом гари жидкость говорит о том, что в агрегате далеко не все в порядке

Для начала попробуйте поменять в АКПП масло и фильтр. Молочный цвет ATF говорит о попадании в коробку охлаждающий жидкости. Охлаждающая жидкость размягчает и раздувает материал, из которого сделаны фрикционы. Не медлите с заменой такого масла, предварительно устранив причину попадания антифриза в коробку, иначе автомату будет нанесен значительный урон. Охлаждающая жидкость может попадать в коробку из-за негерметичности масляной секции в радиаторе системы охлаждения. В таком случае эмульсия будет наблюдаться и в коробке, и в системе охлаждения двигателя.

Наиболее распространенные неисправности автомата

• Автомобиль не едет вперед движение назад в норме. Возможные причины: износ фрикционов муфты переднего хода, дефект поршня этой муфты, поломка колец той же муфты, заклинивание клапанов гидроблока.
• Нет задней скорости, вперед есть только 1 и 2. Вероятные причины: износ фрикционов муфты заднего хода, неисправность поршня этой муфты, повреждение шлицевого соединения в корпусе барабана, другой дефект этого барабана.
• Нет задней, вперед все работает. Причины: износ тормозной ленты, неисправность поршня этой ленты или поломка его штока, дефекты пакета торможения.
• Нет движения ни вперед, ни назад при включении любого режима есть толчок переключения, но машина стоит на месте. Причины: неисправность гидротрансформатора, недостаток масла, забит фильтр.
• Включаются только задняя, 1 и 2 передачи. Причины: заклинивание клапана в гидроблоке, низкий уровень масла, общий износ поршней и фрикционов муфт передач, которые не включаются.

Процесс переключения

При прямолинейном движении и во время поворота водителю требуется менять текущую скорость, выставленную на механике.

Делается это по определенному алгоритму, который можно представить в следующем виде:

• Плотным движением левой ногой выжимается в пол педаль сцепления;
• одновременно с этим необходимо отпустить ногу с педали газа;
• плавно, но быстро выбирайте на коробке нужную передачу;
• при прохождении рычага сначала возвращаетесь в нейтраль, а затем уже в необходимую скорость;
• далее сцепление отпускается;
• параллельно начинается работа педалью газа, чтобы не терять скорость и обороты;
• после полного отпускания сцепления прибавляется хороший газ.

Каких-то строгих и жестких ограничений в плане последовательности перехода на скорости нет. Никто не заставляет переключаться в строго заданном порядке, от 1 и до последней передачи.

Но если вы будете пропускать скорости, тогда на разгон придется тратить больше времени и обороты начнут падать.

Корзина

Если включаются передачи на заведенном двигателе, но скрежета не слышно. Скорее всего, проблема в корзине. При этом сцепление не включается до конца. Многие водители предпочитают в таком случае полностью заменить корзину, но далеко не всегда это необходимо. Для уточнения причины в любом случае придется снять коробку.

Для начала следует . Он должен свободно ходить по первичному валу. Если он заклинен или в некоторых местах двигается с трудом причина в нем. Неисправный подшипник не дает до конца включиться сцеплению. Решается такая проблема заменой проблемной детали.

Другая причина это высокий износ диска. Для определения его состояния необходимо разобрать корзину и оценить его состояние визуально. На фрикционных накладках не должно быть видно клепок, также на них не должно наблюдаться нагара. Если есть хоть один из таких признаков, то следует поставить новый диск. Скорее всего, проблема с включением передач будет решена.

Несколько сложнее определить неисправность корзины. Со временем уровень износа лепестков становится запредельным. В итоге они становятся восприимчивы к высокой температуре. Нагревшись, такая корзина не может полностью отвести прижимной диск.

В некоторых случаях достаточно визуально посмотреть на корзину. Лепестки будут несколько искривлены, также на них будут следы перегрева или повреждений. Другой способ диагностики, доступный в любом гараже, установка на машину заведомо рабочей детали. Если автомобиль начал работать, так как надо, причина была в корзине.

В таком случае проблема может проявляться периодически. Чаще всего в движении. Связано это нехваткой в системе жидкости и/или наличия там воздуха. Определить это можно визуально, просто заглянув в бачок. При выявлении утечки жидкости следует проверить все компоненты привода. Обязательно осматриваются трубки, шланги, выжимной цилиндр. Все выявленные места утечек устраняются. После чего следует прокачать систему.

Сборка сцепления
. Установка всех деталей сцепления на автомобиль серьезная задача

Важно собирать все в нужной последовательности. Все резьбовые соединения необходимо протягивать с определенным моментом силы

Перед установкой коробки сцепление центрируется. Для этого используется специальное приспособление, но можно использовать и первичный вал, снятый со старой коробки.

Переключение передач вверх. Итоги

Перечислю ключевые моменты переключения передач вверх.

Выбирайте момент переключения по тахометру. Разгоняйтесь до 3000-3500 об/мин на каждой передаче при штатном, спокойном разгоне. Разгоняйтесь до красной зоны (6000-7000 об/мин) на каждой передаче в случае необходимости экстренного ускорения. Подробности – в статье «Крутящий момент двигателя».

Выключайте передачу одновременно (можно позже, но не раньше!) с отпусканием педали газа.

Действуйте рычагом и педалями с минимальной задержкой, идеально – синхронно.

Задерживайте рычаг коробки передач в нейтральном положении.

Отпускайте педаль сцепления одномоментно и быстро, но плавно, сопровождая ее обратный ход ногой.

Оптимальное время переключения передачи равно времени падения стрелки тахометра от одной передачи до другой.

Нажимайте на педаль газа плавно и постепенно. Время нажатия ее до пола – не менее 1 секунды.

Работайте педалями газа и сцепления синхронно: нажали сцепление – отпустили газ, и наоборот.

С теоретической частью повышения передач вроде бы все. В следующей статье я напишу, как понижать передачи. На словах кажется все просто, но на практике… Лично я не один год ломал себе голову и сложившиеся стереотипы, чтобы научиться переключать передачи. Поэтому если вам понадобится практика – вы можете пройти курсы «Магия переключения передач» и «Вождение по гоночной трассе», где мы изучаем не только способы переключения, но и применение переключения передач в разных жизненных ситуациях: от отказа тормозов до гоночного переключения передач. Начинающим водителям больше подойдет курс «Безопасное вождение в городе», где они научатся основам переключения передач, а продвинутым могу еще также посоветовать пройти курс самосовершенстсования в управлении автомобилем: «курс МВА для водителя: Мастерство Вождения Автомобиля».

В следующей статье — о том, как понижать передачи.
