Описание замка зажигания, его подключение, установка и демонтаж своими руками

Снятие и установка замка зажигания своими руками

Итак, понятно, что для снятия замка зажигания должны появиться существенные причины, о ряде которых сказано выше. Замена замка целиком может потребоваться не только при поломке механизмов, но и при утере ключей. Чтобы достать зажигание, нужно действовать согласно следующей последовательности:

1. С рулевого вала удалите кожух и отверните винтики укрепления замка зажигания.
2. Для отключения противоугонного аппарата оставьте ключ в нулевом положении.

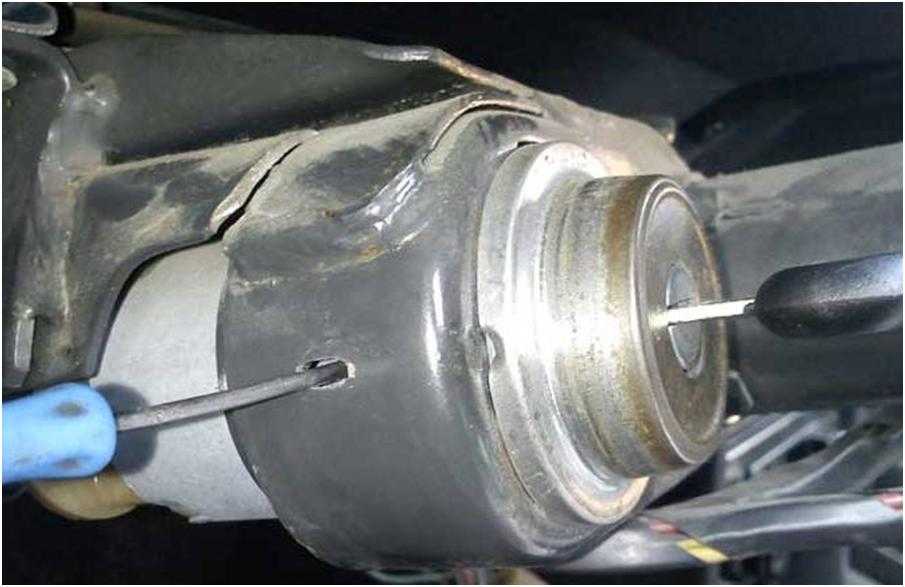

3. Через дырочку в кронштейне, отверткой надавите на специальный фиксатор.
4. Затем достаньте сердцевину из кронштейна, а ключи из замка.

Это интересно:  Топливные фильтры на дизельных двигателях

Запомните или запишите расположение всех подключенных проводов. Только после этого отсоедините их от места подключения.

Проверьте работу контактов, помещая ключ в различные положения. Определите работоспособность противоугонного аппарата. Запорный стержень может выдвигаться или утапливаться.

После проведенного анализа и проверки определитесь, можно ли устройство отремонтировать. Иногда можно обойтись без полной замены замка зажигания.

Перед установкой устройства поверните ключ внутри в состояние I. Это обезопасит фиксатор блокировки рулевого вала, который не будет препятствовать монтажу. После установки нового устройства не зажимайте сразу все болты. Убедитесь, что механизм находится в нужном месте и положении, работоспособен.

Подключите провода через старый снятый разъем от старого замка.

Замена контактной группы замка зажигания — несложный поэтапный процесс. Можно осуществить замену собственными силами, при наличии необходимого инструмента и навыков. Мультиметром диагностируют поломку контактной группы, а замену проводят по маркированной схеме подключения проводов. Соблюдая последовательность действий, новая модель замка зажигания гарантирует долгую стабильную работу системы.

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

Устройство

Схема устройства замка Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи.

Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Это интересно: Как самостоятельно восстановить шипы на шипованной зимней резине

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой клеммы на АКБ к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

1. Перегрузка устройства, что может быть связано с установкой дополнительных приборов повышенной мощности, в результате чего через КГЗЗ будет проходить более высокое напряжение. В течение какого-то времени устройство может справляться с таким током, но со временем на нем начнет образовываться нагар. Следует отметить, что этот нагар, как правило, появляется именно внутри контакта, а не на его поверхности, то единственным выходом будет заменить контактную группу. Для предотвращения такой проблемы все дополнительные приборы должны подключаться через предохранители или реле.
2. Короткое замыкание в электросети. Если произойдет замыкание, это также может стать причиной того, что через КГЗЗ пройдет напряжение высокой мощности, что опять же, спровоцирует ее выход из строя.
3. Многие автолюбители, которые меняли КГЗЗ, сталкивались с проблемой истирания дорожек, а также самих контактов. Такая проблема, как правило, случается в результате износа замка, но в некоторых случаях причина может заключаться в браке.
4. Механическая поломка контактных элементов, а также других составляющих группы.
5. Перегрев устройства, который может привести к нарушению конструкции КГЗЗ. Перегрев, как правило, также происходит в результате повышенной нагрузки на устройство. При работе в условиях повышенных температур дорожки могут сдвинуться или вовсе сломаться (автор видео — АлексАвтоХлам).

Диагностика и ремонт замка зажигания

Чтобы выяснить подлежит ли устройство замене или можно ли провести его ремонт, его необходимо демонтировать, разобрать и провести осмотр. Прежде чем приступать к снятию, необходимо исключить другие факторы, влияющие на запуск двигателя (аккумулятор, предохранители и др.). Если все исправно, то необходимо:

• отключить АКБ;
• снять защитный кожух на рулевой колонке;
• открутить крепящие болты;
• отсоединить колодку с проводами;
• отжать фиксатор;
• вставив ключ в замок зажигания и немного повернув его, вынуть замок из посадочного гнезда.

После демонтажа нужно внимательно осмотреть замок, разобрать его и при необходимости почистить контакты и личинку. Если требуется только чистка, то эти работы помогут восстановить его работоспособность. При сборке нужно провести смазку механических частей, а детали контактной группы смазать специальной диэлектрической смазкой.

Иногда сложно визуально установить причину неисправности замка зажигания. В таком случае лучше обратиться в специальный сервис, сотрудники которого обеспечены специальными инструментами и имеют соответствующую квалификацию. В некоторых автомобилях для демонтажа устройства необходимо знать определенные нюансы. При выполнении ремонта замка зажигания в спб своими руками можно испортить внешний вид обшивки, что также говорит в пользу обращения в автосервис.

Закажи ремонт сейчас,получи диагностику ходовой бесплатно

• dublikator.com
• autozona54.ru
• www.elektrik-avto.ru
• f-autoservice.ru

Ремонт замка зажигания ВАЗ 2110

Видео замена замка зажигания переднеприводных ВАЗов (ВАЗ 2110-2112, “Калина”, “Приора”)

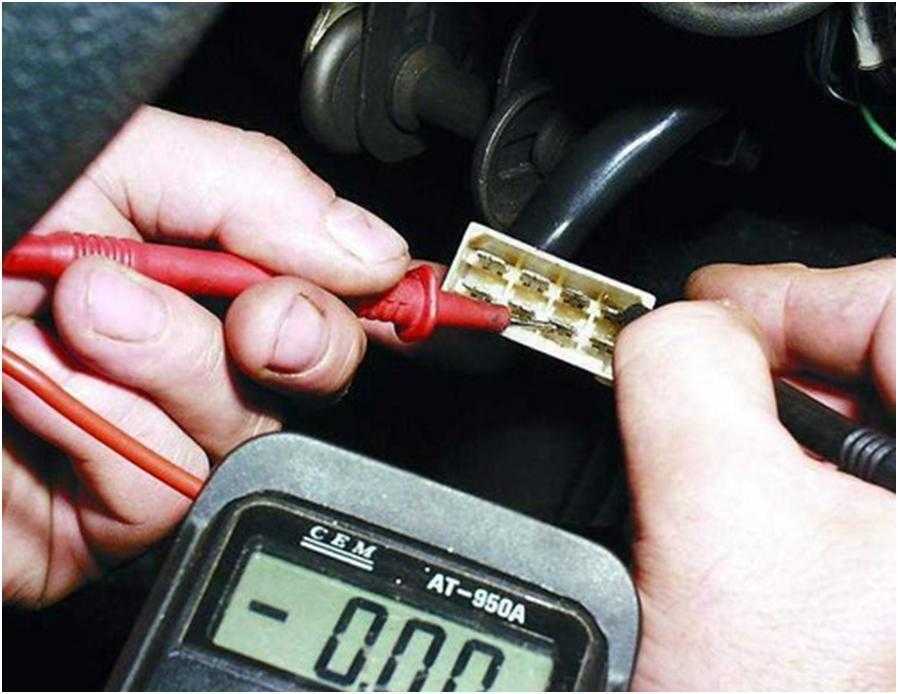

Выявить неисправность замка зажигания «десятки» можно с помощью тестера. Для этого нужно сначала демонтировать замок. Вкратце алгоритм действий будет таким:

1. Отсоединить от аккумулятора минусовую клемму.
2. Открутить кожух вокруг рулевой колонки.
3. Отключить разъем замка зажигания.
4. Вставить ключ в замок и последовательно перевести его в положение I и II. При этом с помощью омметра необходимо замерить сопротивление между контактами (см. схему и таблицу).
5. При исправном замке зажигания и контактной группе сопротивление должно равняться 0.

Далее приводим для вас таблицу, в которой приводится информация о том, какие контакты замыкаются и размыкаются в разных положениях ключа, а также за какие механизмы машины они отвечают.

Положение ключа	Какие контакты при этом находятся под напряжением	Замыкаемые цепи
Положение «0» (выключено)	Контакт 30	Отсутствуют
Положение I (зажигание включено)	Контакты 30-15	Цепи системы зажигания, возбуждение генератора, питание фар, сигнализации поворотов, панели контрольных приборов, «дворников» и омывателей стекла, запитан электродвигатель вентилятора печки, включен обогрев заднего стекла и прикуриватель.
Положение II (запущен стартер)	Контакты 30-15 и 30-50	Все перечисленные выше цепи, а также запущен стартер.

Схема зажигания ВАЗ 2110

Чтобы демонтировать замок зажигания ВАЗ 2110 необходимо продолжить начатые ранее действия (у вас уже отключен аккумулятор, а также сняты пластиковые кожухи с рулевой колонки). Далее действовать нужно по следующему алгоритму:

1. Отсоединить подрулевые переключатели (для этого достаточно лишь разъединить защелки).

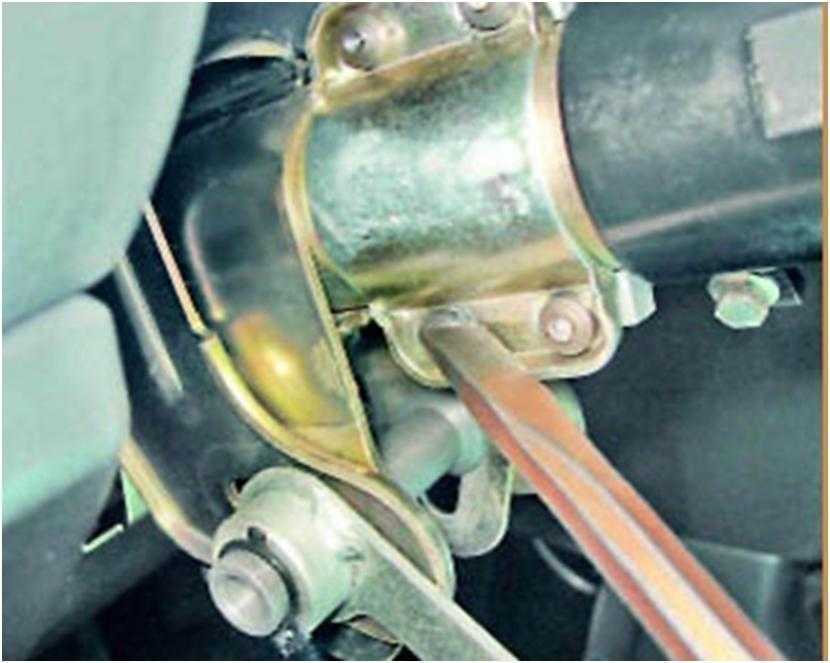

2. Поскольку болты, крепящие замок зажигания, имеют срезанные головки (в целях безопасности), то их откручивают с помощью молотка, зубила и плоскогубцев. Для этого зубило наставляют на шляпку и молотком бьют по зубилу с тем, чтобы болт пошел по резьбе. Когда затяжка ослабнет, можно воспользоваться плоскогубцами.
3. Далее снимают крепящую скобу с колонки и вынимают непосредственно замок зажигания.

Замена лампы

Ремонтные работы с замком могут быть различны. Разберем основные из них — замена лампочки подсветки, замена или ремонт контактной группы замка зажигания, замена микровыключателя. Разберем эти процессы отдельно. Итак, чтобы поменять лампочку, необходимо:

1. Отсоединить разъем, подключающий лампу к сети питания.
2. Снять патрон с лампой с помощью небольших плоскогубцев.
3. Выполнить замену лампы и собрать все в обратной последовательности.

Замена контактной группы

Замена контактной группы выполняется по следующему алгоритму:

1. С помощью отвертки необходимо отвести в сторону фиксирующие защелки.
2. Демонтировать старую контактную группу.
3. Заменить ее на новую, установить защелки на место.

Для замены микровыключателя нужно выполнить следующие действия:

1. Открутить три винтика, которые держат конструкцию вместе.
2. Снять крепежный стержень.
3. Отжать фиксатор.
4. Выполнить демонтаж выключателя.
5. Установка нового выключателя выполняется в обратной последовательности.

Замена микровыключателя

Также популярной ремонтной операцией является замена личинки замка зажигания. Для этого вам понадобятся следующие инструменты — зубило, молоток, плоскогубцы, дрель с тонким сверлом, отвертка с крестовым наконечником, тонкая часовая отвертка с тонким жалом, и само собой, новая личинка. Действия по замене необходимо выполнять в такой последовательности:

1. Как было описано выше, необходимо отключить аккумулятор и снять внешний кожух с рулевой колонки. Однако сам замок можно не извлекать.
2. Вытащить крепежный штифт, который удерживает личинку в замке. Для этого нужно воспользоваться тонкой часовой отверткой и молотком. В случае, если штифт вытащить не получается, можно высверлить его тонким сверлом.
3. Далее нужно произвести замену личинки на новую.
4. Сбор происходит в обратном порядке.

В случае, если вы демонтировали замок зажигания полностью, то перед его обратным монтажом не забудьте вставить ключ и повернуть его в положение I (зажигание). В этот момент защелка рулевого вала, блокирующая рулевой механизм, спрячется в корпусе замка.

Для замены замка зажигания на «десятке», вам будет полезно знать его каталожный номер — 2110370400530, а каталожный номер личинки — VAZ00015448.

Основные составляющие элементы замка

Прежде чем описывать устройство замка зажигания, необходимо знать, что появился данный узел в автомобиле не сразу. Так как он чаще всего используется для запуска стартера, который был внедрен в конструкцию авто не на ранних этапах. Первые машины заводились криволинейным рычагом, вставляемым в переднюю часть авто, и напрямую вращающие коленвал.

Замком зажигания принято называть базовый коммутирующий элемент, обеспечивающий подачу питания непосредственно на электрические системы и способствующий минимизации разрядки аккумуляторной батареи во время парковки либо стоянки транспорта.

Большинство моделей замков конструкционно поделены на механические и электрические блоки. Блок с механикой включает в себя личинку замка. В этом цилиндрическом устройстве скрывается механический «секрет», состоящий из цилиндров и пружинок, располагающихся в определенном порядке. Это обеспечивает необходимость использования уникального ключа для конкретного замка.

Второй блок наделен группой электрических контактов. Их соединение между собой осуществляется по определенному алгоритму, который зависит от того, насколько повернут ключ.

Встроенный замок кроме вращения модуля с контактами способствует блокировке руля. В данной операции задействован установленный в конструкцию блокировочный штекер. При установке в крайнюю первоначальную точку он выезжает из замочного корпуса и фиксируется в спецпазу, расположенном на рулевой колонке. В популярных ВАЗовских моделях завод-изготовить монтирует типы замков:

Конструкция замка зажигания предполагает наличие нескольких обязательных частей. Основными составляющими узлов являются элементы:

• кожух;
• скобка;
• контактный узел;
• «секрет» замка;
• оболочка;
• штифтовой фиксатор.

Секрет жестко взаимодействует с кабелем и монтируется внутри крупной пружины. Первый конец пружинки зафиксирован на замочном корпусе, а второй – на личинке. Благодаря вмонтированной пружине происходит сомопроизвольное возвращение замка в первоначальную позицию.

Конструкция замка рассчитана как на поворот, так и на фиксацию его в каком-либо из положений. На этот случай цилиндрический поводок оснащен сквозным радиальным каналом. По обе стороны на нем имеются подпружиненные шарики. После поворота на определенный угол шарики попадают в лунку, что позволяет зафиксировать конструкцию в такой позиции.

Контактный узел, разработанный инженерами, включает в себя два элемента: статичную колодку с установленными на ней соединительными контактами и вращающийся диск с вмонтированными пластинками. По пластинам пускается электричество, в момент вращения ключа водителем. Обычно на колодке располагается шесть или больше контактов с выходами к тыльной стороне. Большинство выпускаемых сейчас замков оснащено пластинными контактами с единственным разъемом. Входящая в состав замка и расположенная внутри корпуса группа контактов рассчитана на запуск следующих узлов:

• электростартер;
• система зажигания;
• сигнальные приборы.

Мониторинг работоспособности группы обычно осуществляют подключаемой контрольной лампой. Однако до этой операции специалисты рекомендуют тестировать подходящие к разъему кабели на возможные повреждения. При выявлении проблем с изоляцией необходимо их исправить.

Причины выхода из строя

Неисправности элементов замка отражаются при эксплуатации автомобиля. Проблемы возникают при запуске двигателя и проявляются в виде:

• прерывистой работы стартера;
• несвойственных посторонних щёлчков реле;
• замедленной реакцией при смене положений ключа или полным отсутствием отклика.

Иногда встречаются ситуации, когда автомобиль невозможно заглушить. Диагностировать поломку можно при обследовании элементов контактной группы на предмет окисления.

Механическое

Если происходит заклинивание ключа в личинке замка, неисправность ищут в элементах конструкции устройства. Попадание частиц пыли в замочную скважину сопровождается засорением и преждевременным механическим износом. В таком случает понадобиться замена всего замка.

Часто проблема заключается в износе оболочки проводов – это случается из-за механического перетирания друг об друга.

Следует проверить плотность контактов клемм, а потрескавшуюся изоляцию — на целостность. Заменить поврежденные участки проводки и поджать клеммы для плотного контакта.

Истираются и внутренние детали паза под ключ. Чтобы увеличить срок службы — внутрь личинки регулярно добавляют смазку. Не исключают механический излом геометрии и износ ключа — понадобится запасной экземпляр или сделанный заранее дубликат.

Электрическое

Потребность в преждевременной замене контактной группы возникает при перегрузке устройства. Со временем элементы обмотки контактов подгорают из-за перегрева. Образующийся внутренний нагар приводит к нарушению плотности пятен контакта и пропускной функции нагрузки цепи.

Устанавливая дополнительные звуковые и световые элементы — проверяйте устройства на совпадение по силе тока. Подключают дополнительные устройства в электроконтур с помощью специальных реле или через предохранители.

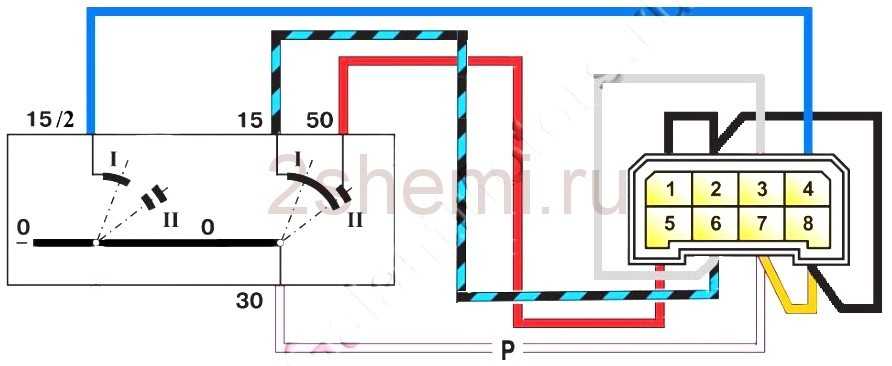

Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Цоколёвка по старому типу

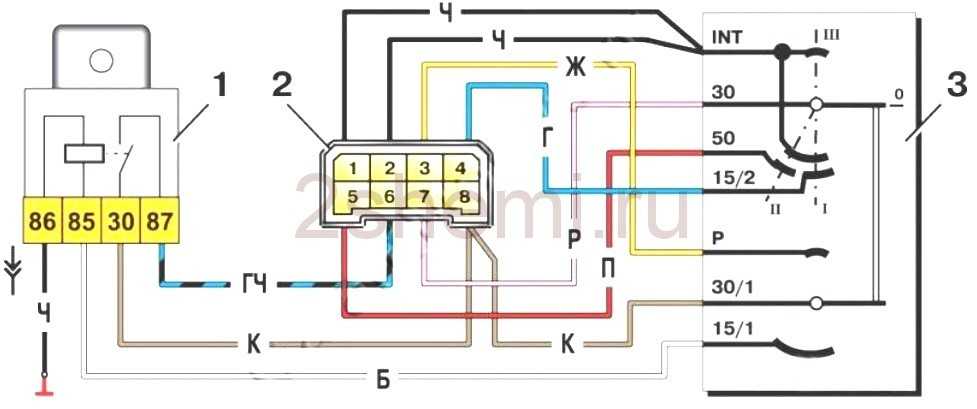

Распиновка замка зажигания ВАЗ-2109 с разгрузочным реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Цоколёвка по новому типу

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

• Замену замка полностью
• Замену личинки замка
• Замену контактной группы.

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

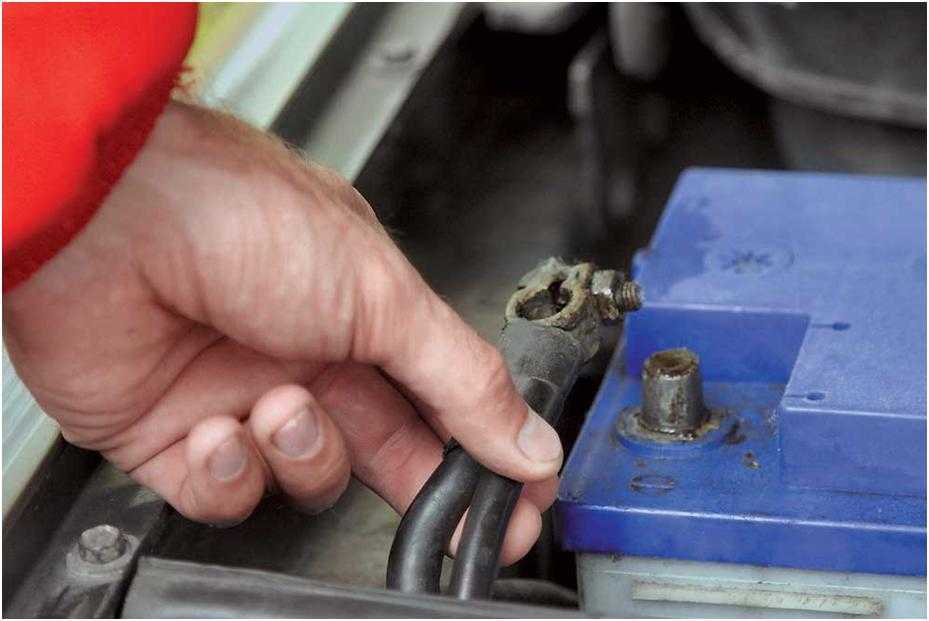

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

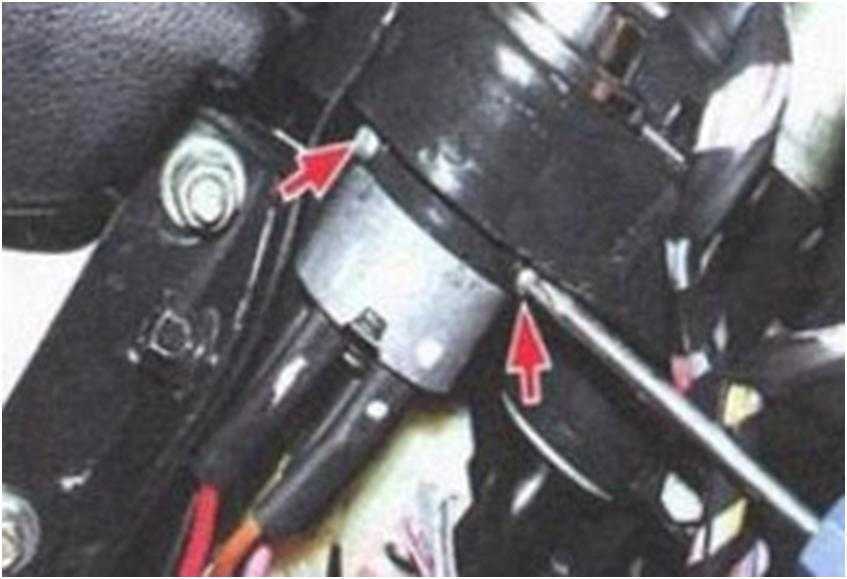

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Замена замка зажигания

Действительно, полная замена элемента может решить многие проблемы за один раз

Важно обратить внимание, что особенности замены замка некоторым образом отличаются в зависимости от марки машины

Наиболее распространенные причины поломки

Для начала следует разобраться, в каких случаях данная процедура действительно необходима (Стоит упомянуть, что замена нередко производится, когда ключи владельца были утеряны).

Наиболее вероятными причинами поломки являются:

• Износ составляющих контактной группы;
• Проблема с секретом: из-за влаги образуется коррозия, что препятствует нормальной работе;
• Обгорание контактов;
• Установка новых или дополнительных приборов с увеличенной мощностью;
• Неисправность цилиндра замка зажигания.

Следует обратить внимание на особенности некоторых иностранных марок. Например, в автомобиле Тойота ключевым признаком неисправности считается невозможность поворота ключа, что обуславливается износом кодовых окон, которые необходимо заменять в ходе ремонта

Если водитель уверен, что серьезная неисправность действительно существует, производится замена замка. Сделать это не так сложно, как может показаться на первый взгляд, главное в этом деле – внимательность и аккуратность.

Замена замка зажигания

Последовательность действий при замене замка довольна проста. Все, что необходимо сделать:

1. Убрать кожух с рулевого управления и открутить винты.
2. Поставить ключ в позицию «0».
3. Нажать отверткой на фиксатор (через отверстие в кронштейне), а затем вытащить сердцевину и извлечь ключ из замка.
4. Позаботиться о том, чтобы после отключения провода не перепутались (сфотографировать исходное положение).
5. Заменить замок на новый.

Замена контактной группы

Как говорилось ранее, устранить большинство проблем с отказом нескольких приборов можно решить путем замены контактной группы. Это можно сделать в несколько шагов (первые шаги практически не отличаются от шагов полной замены замка).

Шаг первый: Теория

Водителю необходимо ознакомиться со схемой строения замка зажигания, чтобы избежать допущения ошибок. Даже если имеется инструкция, ее следует прочесть сразу, а не по ходу действий.

Шаг второй: Подготовка к работе

Чтобы произвести замену, необходимо сначала отключить аккумуляторную батарею. Для этого нужно снять отрицательную клемму. Также стоит заранее подготовить инструменты (обычно хватает крестовой отвертки или обычного шила).

Шаг третий: Получение доступа к замку

Водитель должен снять пластмассовую накладку руля, которая обычно состоит из верхней и нижней части

Для этого необходимо выкрутить все фиксирующие болты, после чего осторожно отсоединить пластмассовую защиту механизма

Также важно разъединить разъем кабеля и патрон лампочки подсветки

Шаг четвертый: демонтаж крышки замка

На этом этапе необходимо отсоединить все доступные фиксаторы

После снятия основной крышки также важно убрать оставшиеся два фиксатора, чтобы разобрать деталь

Шаг четвертый: устранение неполадок

Здесь важно обратить внимание на выпуклые элементы контактов, которые расположены на источнике освещения. Можно попытаться убрать коррозию или нагар с помощью наждачки, однако следует понимать, это эта меря является крайней. Более рациональным решение – замена контактной группы

Более рациональным решение – замена контактной группы.

Таким образом, каждый водитель самостоятельно решает, стоит ли заменять замок зажигания полностью

Действительно, замена отдельной и наиболее важной связующей детали может решить большинство возникших проблем, но полная замена все же остается лидирующим универсальным решением

Как поменять замок зажигания ВАЗ 2110: схема замка зажигания

Разобравшись с возможными неисправностями замка зажигания, перейдем к методам и способам их устранения. Если точнее, рассмотрим, как провести диагностику, что такое схема подключения замка зажигания, как подключить замок зажигания и т.д.

Прежде чем приступить к ремонтным работам, необходимо с помощью тестера провести диагностику, демонтировав замок зажигания:

• отсоединив от АКБ автомобиля минусовую клемму, вокруг рулевой колонки открутить кожух;
• отключив разъем замка зажигания, вставить ключ в замок и перевести из положения I в II., замеряя при этом сопротивление между контактами при помощи омметра (данные должны соответствовать определенным значениям, приведенным в специальной таблице);
• замок зажигания и контактная группа исправна – значение сопротивления  0 Ом.

 Демонтаж замка зажигания:

• сняв с АКБ минусовую клемму, с помощью отвертки открутить крепежные болты и снять кожух рулевого управления (кожух делится на две части);
• сняв лицевую часть замка и отсоединив от него штекер с проводами питания, отсоединить указанный штекер с проводами от реле;
• установив ключ в замке зажигания в положение «0», можно приступать к его демонтажу;
• открутив винты крепления, снять замок;
• тестером провести диагностику неисправности;
• выявив неисправность, приступить к ремонтным работам и сборке устройства в обратном порядке.

Ремонтные работы могут потребовать замены лампочки подсветки, ремонт/ замена контактной группы замка зажигания, замена микровыключателя и прочее. При этом часто проблемной является именно контактная группа замка зажигания.

Расположена контактная группа в глубине корпуса замка. Ее проверку на работоспособность проводят, используя специальную контрольную лампу. Предварительно  рекомендуется сделать проверку на повреждения кабелей, идущих к замку.

Замок зажигания и замена контактной группы на примере ВАЗ 2110:

• отверткой следует отвести в сторону фиксирующие защелки;
• выполнить демонтаж старой контактной группы и замену на новую;
• установить защелки на место.

Общая схема подключения замка зажигания на многих авто не отличается сложностью. После отсоединения всех проводов, на некоторых моделях также есть фишка (идущая к замку проводка собрана в фишку, одетую на контакты замка). Так вот, фишка  значительно облегчает монтаж нового элемента. В этом случае   схема подключения замка зажигания  не нужна.

Однако в некоторых автомобилях проводка может быть подключена напрямую к контактам. По этой причине при установке нового элемента, имеющего такой тип подключения проводки, схема подключения потребуется (необходимо изучить мануал или специальную техническую литературу по конкретной модели автомобиля).

Как подключить новый замок зажигания инструкция

Набор необходимых инструментов минимален – потребуются лишь крестообразная отвертка и маленькая шлицевая отвертка.

Порядок выполнения работы:

1. Все работы, связанные с ремонтом или заменой электрооборудования в автомобиле, нужно проводить при отключенном аккумуляторе. Подключение замка зажигания не является исключением из этого правила, поэтому первым делом заглушите двигатель и отключите силовой провод от минусовой клеммы аккумулятора.
2. Установите ключ в замке зажигания в положение «0», то есть таким образом, чтобы его головка приняла горизонтальное положение.
3. Открутите пять винтов, крепящих две части пластмассового кожуха, скрывающего под собой вал рулевого механизма. Разъедините эти части и снимите их.
4. Замок зажигания на месте удерживают два винта – найдите и открутите их.
5. Маленькой шлицевой отверткой нажмите на фиксатор, удерживающий замок зажигания, и потяните замок на себя.
6. Вслед за замком потянутся и провода, отходящие от общего жгута проводов панели приборов. Все эти провода, подключенные к замку зажигания, должны быть собраны в единой переходной колодке — автомобилисты часто называют ее фишкой.
7. Если фишка имеется на положенном ей месте, подключить новый замок зажигания будет очень легко, достаточно лишь просто отсоединить фишку и присоединить ее к новому замку зажигания единственно возможным образом. В этом случае пункты 8, 9 и 10 вы можете не читать, так как для вас работа по подключению нового замка уже практически завершилась.
8. Если же колодка по каким-то причинам отсутствует и провода присоединены к замку зажигания напрямую, каждый в свое гнездо, то прежде чем отсоединять провода, обязательно зарисуйте схему их подключения к контактам замка. Для этого на листе бумаги набросайте расположение контактных пластин в замке и пометьте, какого цвета провод подходит к каждой из них – для удобства подключения все провода имеют оплетку разного цвета. После составления схемы отключите провода от клемм замка зажигания.
9. Дело обстоит еще хуже, если вам приходится менять замок зажигания в машине после неудачной попытки ее угона ворами, которые пробовали завести автомобиль без ключа, напрямую, вырвав для этого провода из замка зажигания. В таком случае для того чтобы правильно подсоединить провода, воспользуйтесь следующей подсказкой: с обратной стороны замка зажигания имеются нанесенные мелким шрифтом обозначения всех клемм. Каждой клемме соответствует провод определенного цвета:

• клемма 15 – голубой провод с черной полосой;
• клемма 30/1 – провод коричневого цвета;
• клемма 50 – красный провод;
• клемма 30 – розовый провод;
• клемма «INT» — черный провод.

Подсоедините в нужном порядке все провода к клеммам нового замка зажигания. Небольшой совет: для того чтобы впредь не проделывать всю эту лишнюю работу, купите в магазине пластмассовую колодку – фишку, о которой рассказывалось ранее. Вышеописанным образом подсоедините провода к ней, а не к самому замку, и уже весь этот разъем в сборе подключите непосредственно к новому замку зажигания.

После того как провода будут надлежащим образом подсоединены, установите новый замок на место, закрепите его винтами, соберите обратно пластиковый кожух рулевой колонки. Затем подключите аккумулятор и проверьте работу нового замка зажигания.

Чтобы в дальнейшем новый замок работал исправно, правильно заводите автомобиль. О том, как это надо делать, рассказывается в нашей статье Как правильно заводить машину.

Статьи о порядке проведения других ремонтных работ ищите на нашем сайте в разделе Ремонт автомобиля.
