Выжимной подшипник сцепления: признаки неисправности

Диагностика неисправностей сцепления

Проверить работоспособность муфты можно простыми и надёжными народными методами. Естественно речь идет не о разборке всего механизма, а о том, как самостоятельно проверить сцепление и на основе данных принимать решение о необходимости глубокой диагностики с последующим демонтажем.

«Ведет» сцепление

В случае, когда при нажатии на педаль сцепления диски полностью не разошлись, говорят сцепление «повело». Это значит, что они имеют какой-то контакт, соответственно муфта полностью не выключено. Опытные автовладельцы знают, как проверяется механизм на полное отключение.

Диагностика довольно проста. Для этого на малых оборотах при полностью выжатой педали включается первая передача. Если такое действие произвелось легко и не сопровождалось посторонними шумами – выключение произошло полностью. В случае затруднения переключения, которое дополнительно вызвало шум шестерен – значит «ведет».

Для устранения причин потребуется:

• отрегулировать привода;
• очистить и смазать шлицы;

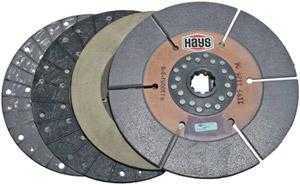

• отремонтировать или заменить ведомый диск;
• замена фрикционных накладок.

Любой механизм рано или поздно приходится менять. В системе с гидравлическим приводом потребуется прокачка ее для удаления случайно попавшего воздуха, проверка плотности соединений и целостности патрубков. Если потребуется – поменять детали, которые вышли из строя (например, главный либо рабочий цилиндр в случае утечки жидкости).

Сцепление «пробуксовывает»

Если при движении Вы услышали запах горелого масла, а на подъемах машина стала заметно терять скорость, да и вообще значительно ухудшилась динамика – то тут не нужна никакая диагностика. Вердикт – сцепление пробуксовывает.

Это говорит о том, что ведущий с ведомым диски при включении сцепляются недостаточно плотно. Есть один очень простой и доступный способ проверки работы механизма. Для этого потребуется:

• поставить авто на ручной тормоз и запустить мотор;
• выжать педаль сцепления и включить передачу;
• плавно нажать на педаль газа, а затем также плавно отпускать муфту.

Двигатель должен заглохнуть. В противном случае муфта пробуксовывает. Устранить дефекты можно отрегулировав привода и заменив накладки. Трущиеся детали, на которые попало масло, следует тщательно очистить растворителем (например, уайт-спиритом). Затем определить причину попадания смазки на механизм и устранить ее.

Проверка износа механизмов сцепления

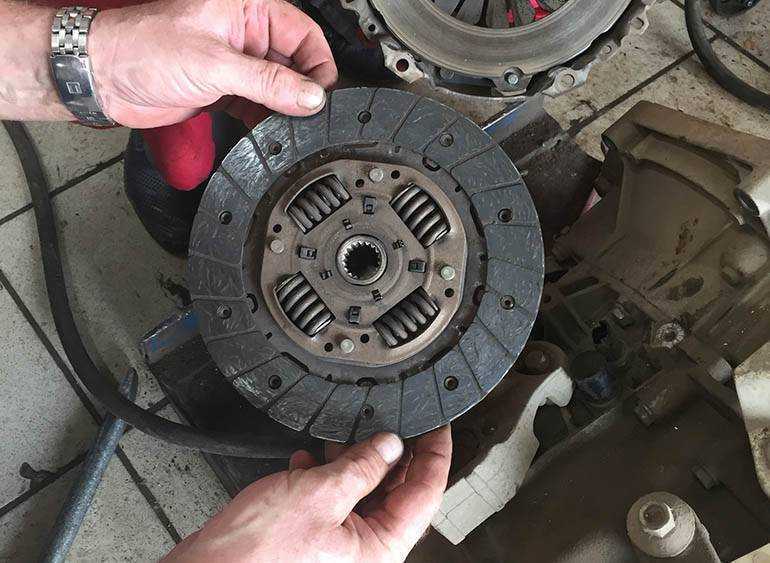

Проверка степени износа ведомого диска также довольно простое занятие, которое подскажет пора менять сцепление или еще нет. Для этого нужно запустить мотор и включить первую передачу. Затем попробовать тронуться с места без подгазовки. Это поможет понять в каком состоянии находится диск муфты:

• сцепление «хватается» в самом начале – диск в отличном состоянии, механизм полностью исправен;
• Сцепление «хватает» примерно в середине – диск износился наполовину или требуется его регулировка;
• Сцепление «схватывается» только на конце хода педали – диск необходимо заменить.

В некоторых случаях диск еще не полностью изношен, а нормальная работы муфты возвращается простой регулировкой соответствующих гаек.

Проверка выжимного подшипника и основные неисправности

К несчастью, определить остаточный ресурс выжимного подшипника при помощи инструментов нельзя. Существует ряд косвенных признаков, указывающих на скорую поломку детали. Эти признаки у гидравлических и механических подшипников несколько отличаются. Вот что автолюбителю стоит знать:

Если КПП шумит, сцепление «ведет» или же пробуксовывает, а передачи не переключаются, нужно в первую очередь проверить, отрегулирован ли привод сцепления

Обратите внимание на то, есть ли зазоры между вилкой и штоком рабочего цилиндра. Неисправный подшипник надо прослушать: при нажатии на педаль сцепления он издает шум, а при отпускании педали ведет себя тихо;
Если подшипник демонтирован, нужно проверить его на наличие механических повреждений, люфтов и заедание при попытках прокручивания

Смазка в неисправном подшипнике иссыхает. Деталь надо очистить, тщательно смазать, равно как и смазать направляющую, после чего поставить на место и выполнить проверку, описанную в пункте выше;
Неисправные гидравлические подшипники могут провоцировать «проваливание» педали сцепления. Чтобы быть уверенным в том, что педаль так себя ведет из-за неисправного подшипника, нужно осмотреть цилиндры привода, шланги, бачок с гидравлической жидкостью.

При проверке выжимного подшипники имеет смысл пользоваться инструментом, который, по правде говоря, для диагностики неисправностей автотранспорта и не создавался. Это самая обычная лупа. Отлично подойдет лупа с десяти-или двадцатикратным увеличением. Глядя через нее ищем усталостные трещины и трещины в местах перегрева. Если они есть, подшипник придется менять. Если в детали появился люфт, ее тоже придется менять. Выжимной подшипник является обслуживаемой, но все же не ремонтопригодной деталью.

Виды, и конструктивные особенности

В конструкции сцепления авто применяется два вида выжимных подшипников:

1. Механические.
2. Гидравлические.

Основные элементы  выжимных подшипников  — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия.   В  их конструкцию входит также корпус.

В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.

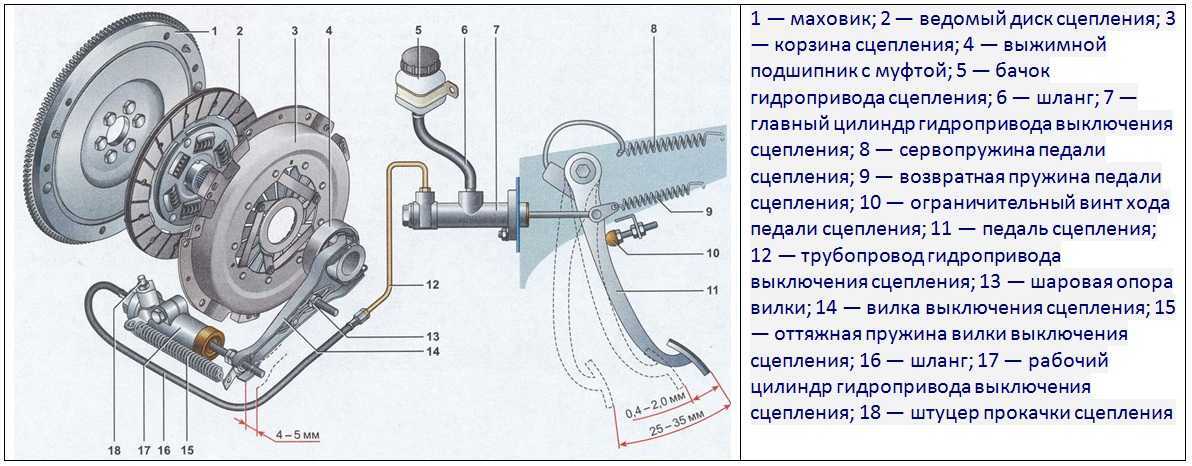

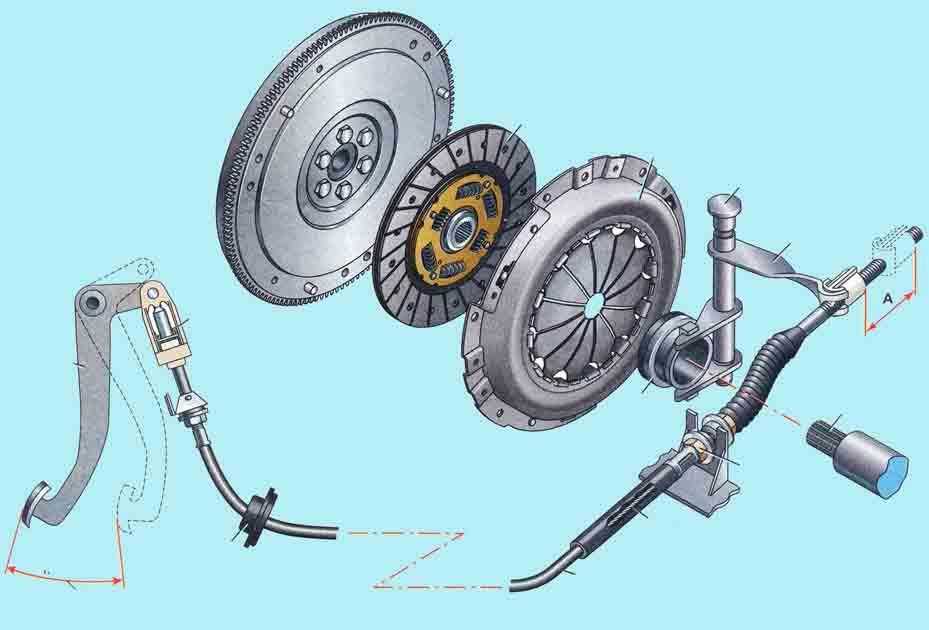

Схема сцепления автомобиля ВАЗ — 2107 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

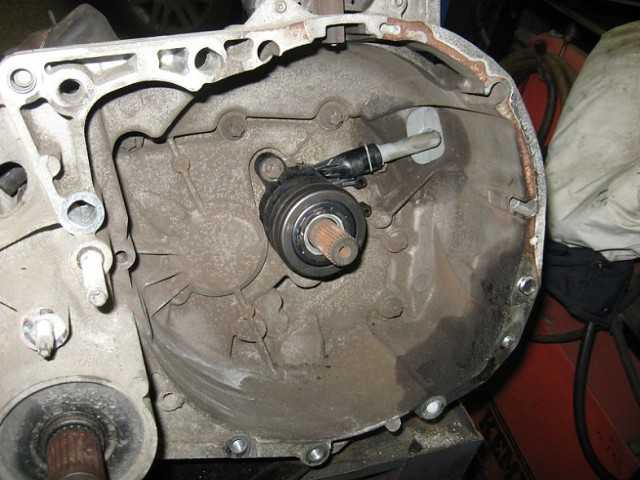

В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.

Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.

Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.

Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр). Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.

Ещё кое-что полезное для Вас:

• Какие тормозные колодки лучше выбрать для своего автомобиля?
• Разновидности ступичных подшипников, применение и конструктивные особенности
• Что такое ШРУС в автомобиле, устройство, где находится

Решаем проблему

Причин выхода из строя сцепления множество, но в этой статье мы опишем одну из самых распространенных, а именно выход из строя выжимного подшипника.

Выжимной подшипник

Выжимной подшипник — важная деталь, и как не допустить его поломки и предотвратить неисправности, а в случае, если такое произошло, как правильно его заменить должен знать любой автовладелец.

Причины поломки

На выжимной подшипник оказывается влияние лишь тогда, когда выжимается педаль, в этот момент он отведен назад, как будто уводит ведомый диск. Вследствие этого, если долго удерживать сцепление при включенной скорости, появляется нагрузка на подшипник, что может послужить причиной быстрого износа или неисправности. Однако, если правильно пользоваться, то ремонт не понадобится.

Выходил ли у вас из строя выжимной подшипник

Опрос

• Нет (100%!, 1 Голос)
• Да (0%!, 0 Голос)

Всего голосов: 1

 Загрузка …

Признаки выхода из строя выжимного подшипника

Симптомы износа выжимного подшипника — это типичные стуки при нажатии сцепления, когда мотор работает. Но если данный стук в основном увеличивается при низкой температуре, то волноваться не нужно. Потому что эта деталь сделана из очень прочной стали, которая отличается сравнительно малым расширением. Стакан, в котором находится сам подшипник, наоборот — очень чувствителен к изменению температуры.

Меняем выжимной подшипник

Чтобы произвести замену необходимо:

1. Снять КПП (снятие коробки передач будет описано ниже).

2. Кончики фиксатора расцепляются с муфтой.

   Фиксатор отсоединяем от муфты

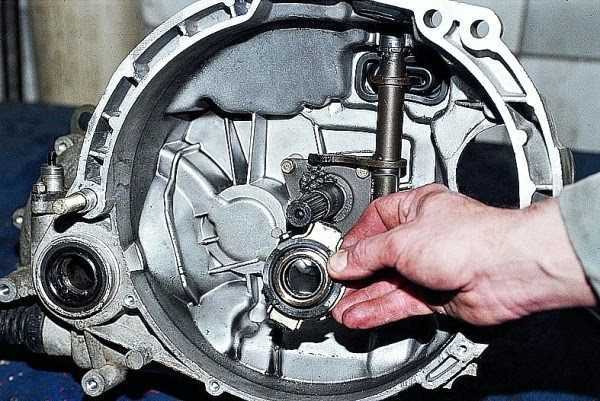

3. Снимаем подшипник с втулки вместе с муфтой.

   Снятие муфты

4. Снимаем подшипник с муфты, на которой он находится.

   Отжав лепестки снимаем подшипник

5. Внимательно осмотрите подшипник, который собираетесь поставить. Вращение в нем должно происходить свободно, люфты недопустимы.

   Перед установкой осмотрите состояние нового подшипника

6. Ставя новый на муфту, позаботьтесь о том, чтобы часть ее внутреннего кольца была направлена в сторону.
7. Закрепите ее в данном положении — для этого предусмотрен специальный фиксатор.
8. Консистентным маслом произведите смазку втулки.
9. Установите подшипник.
10. Муфта должна быть зафиксирована специальным фиксатором.
11. Установите КПП.

Снятие КПП

Совет: снимать КПП лучше с напарником.

Перед тем, как снять КПП, необходимо снять аккумуляторную батарею и слить трансмиссионное масло, так же должен быть отсоединен стартер. Эти процедуры несложные, поэтому подробно останавливаться на них не будем.

1. Отсоединяем тросик привода сцепления и вынимаем его из кронштейна.

2. Отсоединяем колодку от измерителя скорости, для этого необходимо сжать пружинные зажимы.

   Отсоединение колодки

3. Откручиваем болты, прикрепляющие кронштейн модуля зажигания к КПП и болты крепления КПП к мотору.
4. В нижней части авто отсоединяем провода, соединяющие колодку с выключателем света.

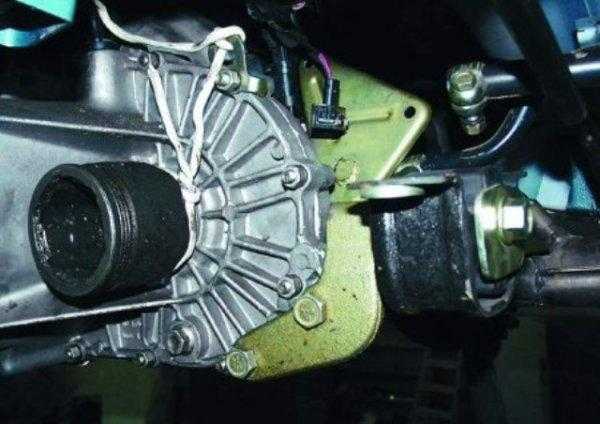

5. Откручиваем болты, прикрепляющие кронштейн реактивной тяги к КПП.

   Откручивание болтов крепления кронштейна

6. Ослабляем крепление хомута тяги, отвечающую за переключение передач.
7. Отсоединяем тягу от шарнира штока выбора скоростей.

8. Снимаем приводы колес.

   Снятие приводов колес

9. Откручиваем гайку крепления КПП к мотору.
10. Откручиваем 3 болта и снимаем крышку картера.

11. Откручиваем болт, соединяющий КПП с мотором.

    Откручивание болта крепления коробки с мотором

12. Снизу автомобиля отворачиваем гайку крепления левой опоры силового агрегата.
13. Откручиваем гайки крепления задней опоры силового агрегата к кузову.
14. Аккуратно сдвигаем коробку по направляющим втулкам.

Инструкция по замене

Неисправный выжимной подшипник следует сразу же поменять, так как без него невозможна дальнейшая эксплуатация авто. Замена выжимного подшипника сцепления может быть выполнена самостоятельно, если придерживаться инструкции по замене.

Инструменты и материалы

Чтобы поменять ВП, нужно приготовить набор инструментов и новую деталь.

Новый ВП сцепления KIA

В набор инструментов входит:

• набор гаечных ключей;
• плоская отвертка.

Желательно приготовить смазку «Шрус-4». Ее использование продлит срок службы узла сцепления.

Этапы

Замена выжимного подшипника состоит из следующей последовательности шагов:

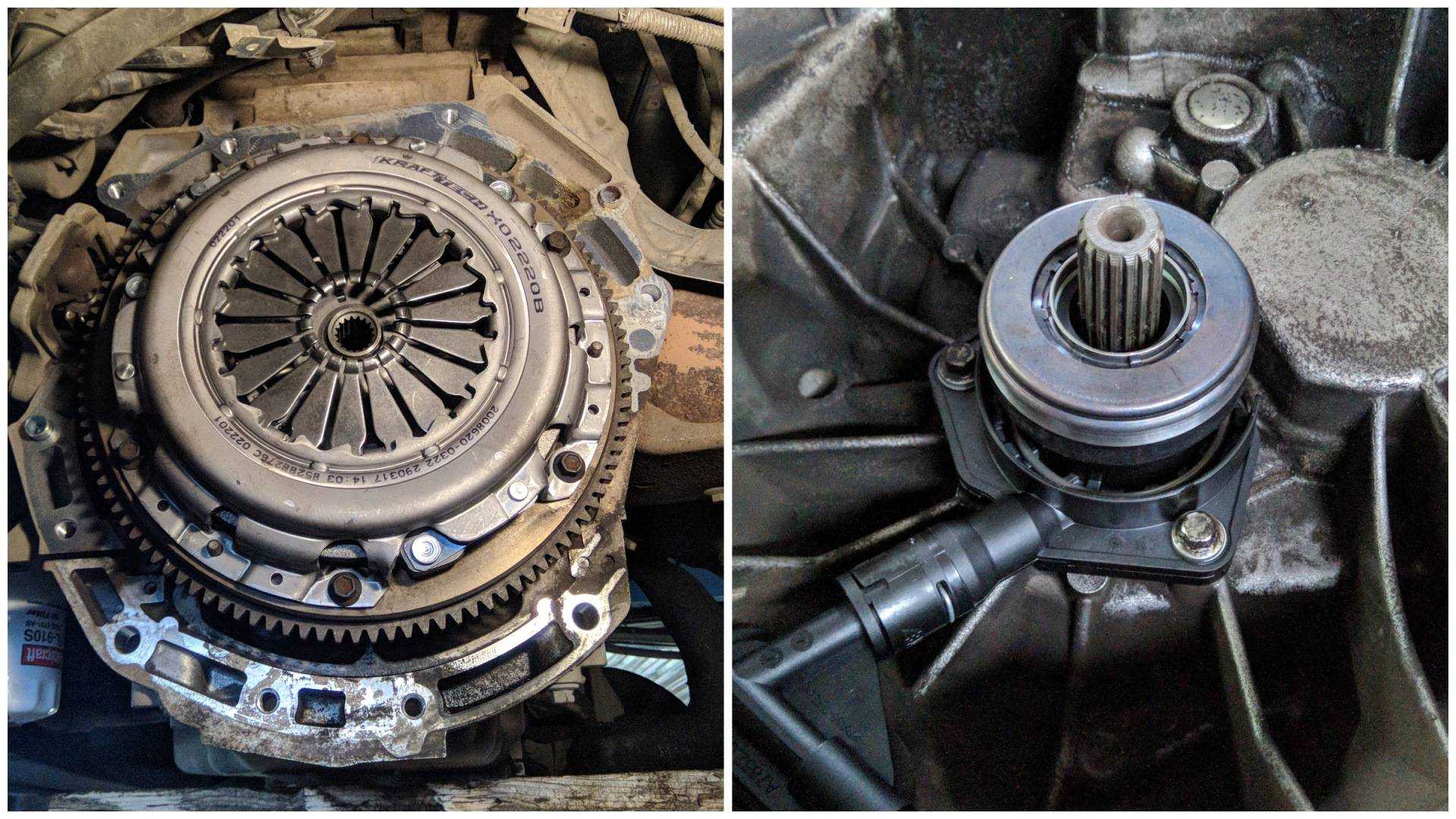

1. Прежде всего, нужно демонтировать КПП. После этого будут доступны все узлы и детали системы сцепления.

   Демонтаж коробки переключения передач

2. Далее нужно вывести из зацепления с муфтой пружинный фиксатор.
3. Затем необходимо снять изношенный ВП с направляющей втулки. Для этого нужно отжать с помощью инструментов четыре лапки пружинного фиксатора и вынуть его. Это даст возможность снять подшипник с муфты, на которой он находится. Снятую деталь стоит осмотреть на наличие неисправностей, внешних повреждений. Нужно убедиться, что она действительно подлежит замене.

4. Перед установкой новой детали ее нужно тщательно проверить. Подшипник должен легко вращаться без задержек, не иметь люфта при вращении.

   Новый ВП на ВАЗ 2109

5. Если все в порядке, деталь можно начинать устанавливать на муфту. При этом нужно следить, чтобы часть внутреннего кольца, которая выступает, была направлена в сторону. Ее легко закрепить с помощью фиксатора.
6. Затем нужно нанести на направляющую втулку хотя бы тонкий слой смазки и можно надевать на нее ВП. Он вместе с муфтой фиксируется держателем.
7. На завершающем этапе возвращается на место демонтированная КПП.

Закончив замену выжимного подшипника, следует убедиться, что сцепление работает нормально: не свистит, не шумит, легко переключаются передачи

Также следует обратить внимание на трос ручного тормоза. Иногда после замены ВП он немного растягивается, в этом случае его следует подтянуть

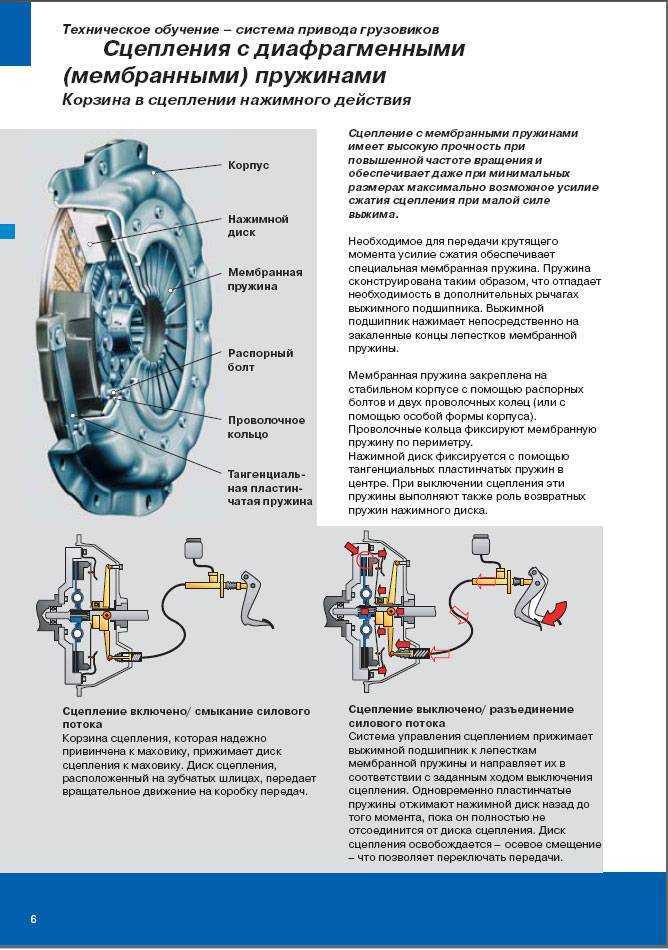

Принцип работы фрикционного сцепления

Работа сухого однодискового фрикционного сцепления очень проста и сводится к следующему. Сцепление постоянно включено — это обеспечивается диафрагменной пружиной (или рядом пружин), которая прижимает нажимной диск к ведомому диску и к маховику. В таком положении весь узел сцепления вращается как единое целое, и крутящий момент полностью передается на коробку передач.

При переключении передач сцепление выключается: при нажатии на педаль пружина сжимается (с помощью привода сцепления, нажимной вилки, муфты и выжимного подшипника), ее пластины, закрепленные в «корзине», действуют как рычаги, и отводят нажимной диск от ведомого диска. В этот момент передача крутящего момента от двигателя коробке прекращается и можно переключить передачу.

После включения нужной передачи педаль сцепления отпускается, пружина возвращается в исходное положение, прижимая нажимной диск к ведущему диску и к маховику — передача крутящего момента возобновляется.

Неисправности

Чтобы узнать, что за неисправность, надо выжать педаль (двигатель работает). Если после этого шум исчезает, то деталь не виновата. Эти признаки указывают на проблемы с коробкой передач, ее надо ремонтировать. Когда шум еще и усиливается, то неисправность относится к подшипнику, и его срочно необходимо заменить.

Крутящий момент действует на выжимной подшипник сцепления исключительно в момент нажатия. При выжатой педали он идет назад вместе с ведомым диском (корзина сцепления). И тогда, если включена передача, а педаль долго удерживается в нажатом положении, то на деталь воздействуют неравномерные нагрузки. Это обычно ведет к быстрому износу, если же соблюдать все правила эксплуатации, то ремонт не понадобится долго.

Но стук при выжатой педали сцепления (двигатель заведен), может усиливаться в холода. Тогда, вполне возможно, что не стоит беспокоиться. Эта деталь изготовлена из сверхпрочной стали с маленьким коэффициентом линейного расширения. Стакан, где размещены все элементы подшипника, наоборот подвержен температурным воздействиям, поэтому стук может периодически возникать. Это не говорит о неисправности системы

Причины поломки подшипника

При относительно бережном использовании авто, причем даже на неровных трассах, деталь может прослужить достаточно долгое время. Проблемы намного быстрее возникают в случае, если автомобилист предпочитают особый, жёсткий стиль вождения. Наряду с подобной формой передвижения на транспорте, можно отметить несколько иных причин для выхода детали из строя.

Одной из самых основных является неправильное обращение с педалью сцепления. Большинство современных водителей в процессе вождения допускают одну и ту же ошибку – выжимая педаль, вовремя её не отпускают.

При длительном удержании педали в полностью выжатом состоянии на подшипник будет производиться серьёзная нагрузка, на которую он не рассчитан.

Еще одной достаточно распространенной причиной выхода подшипника из строя является естественный износ детали. В среднем срок службы детали при её бережном использовании равен 150 тысячам километров пробега. При наличии провоцирующих факторов данный процесс происходит намного быстрее.

Это интересно: Какая максимальная страховая сумма по ОСАГО может быть выплачена? 4 простых совета, как получить максимальную компенсацию

Среди прочих причин, способствующих сокращению общего рабочего ресурса детали, можно выделить следующие факторы.

1. Температурные перепады.
2. Долговременное использование авто в условиях повышенной влажности.
3. Частое использование автомобиля в особых внедорожных условиях.
4. Разнообразные механические нагрузки.

Если невнимательно относиться к автомобилю, если игнорировать проявления износа подшипника, собственник транспортного средства может столкнуться с серьёзными проблемами, с полным выходом из строя узла сцепления.

Если сама деталь стоит относительно недорого и её замена не отнимает много времени, то на обновление всей системы сцепления потребуется потратить намного больше ресурсов.

Признаки неисправности сцепления

Признаки неисправного сцепления зависят от того, какими именно неисправностями они были вызваны.

Неполное выключение сцепления. Попросту говоря сцепление «ведет». В такой ситуации после отжимания приводной педали ведущий и ведомый диски не размыкаются полностью, и немного соприкасаются между собой. В таком случае при попытке переключить передачу раздается хруст кареток синхронизаторов. Это очень неприятная поломка, которая может привести к быстрому выходу из строя коробки передач.

• Пробуксовка дисков. То есть, его неполное включение. Такая возможная неисправность сцепления приводит к тому, что поверхности ведомого и ведущего дисков неплотно прилегают друг к другу, из-за чего проскальзывают между собой. Признаком пробуксовки сцепления является наличие запаха горелых фрикционных накладок ведомого диска. Запах напоминает горелую резину. Чаще всего такой эффект проявляется при подъеме на крутую гору или резком старте. Еще один признак пробуксовки сцепления возникает если при увеличении оборотов двигателя происходит лишь ускорение коленчатого вала, в то время как ускорения машины не происходит. То есть, на коробку передач передается лишь небольшая часть мощности от двигателя.
• Возникновение вибраций и/или посторонних звуков при включении или выключении сцепления.
• Рывки при работе сцепления. Они могут появляться как во время трогания машины с места, так и в процессе езды при переключении передач на понижение или повышение.

Вибрации и рывки сцепления сами по себе являются признаками неисправности. Поэтому при их возникновении необходимо как можно быстрее выполнить диагностику и устранить проблему, так ее решение будет дешевле.

Как проверить сцепление

Если при эксплуатации машины имеется хотя бы один из перечисленных выше признаков неисправности сцепления, то необходимо выполнить дальнейшую проверку отдельных элементов этого узла. Проверить сцепление на машине с МКПП без снятия можно на 3 основных неисправности.

«Ведет» или «не ведет»

Чтобы проверить, не «ведет» ли сцепление, необходимо запустить двигатель на холостых оборотах, выжать сцепление и включить первую или заднюю передачи. Если при этом приходится прикладывать значительные физические усилия или в процессе были слышны хруст или просто «нездоровые» звуки — значит, ведомый диск не полностью отходит от маховика. Точно в этом убедиться можно лишь демонтировав сцепление для дополнительной диагностики.

Еще один способ как можно проверить ведет ли сцепление заключается в том, что при езде с нагрузкой (грузом или в гору) будет слышен запах паленой резины. Это подгорают фрикционы на сцеплении. Нужно выполнять его демонтаж и осмотр.

Буксует ли сцепление

Для проверки сцепления на пробуксовку можно воспользоваться ручным тормозом. В частности, на ровной поверхности поставить машину на «ручник», выжать сцепление и включить третью или четвертую передачу. После этого попытаться плавно тронуться с места на первой передаче.

Если двигатель не справился с задачей и заглох — значит, сцепление в порядке. Если же при этом двигатель не глохнет и машина стоит на месте — значит, сцепление буксует. Ну и конечно при проверке нужно следить за тем, чтобы в процессе работы сцепления оно не издавало посторонних шумящих звуков и вибраций.

Проверка износа сцепления

Довольно просто можно проверить и степень износа ведомого диска и понять что сцепление надо менять. В частности, нужно:

1. Запустить двигатель и включить первую передачу.
2. Не подгазовывая, попытавшись тронуться с места проверить состояние диска сцепления.

• если сцепление «хватает» в самом начале — значит, диск и сцепление в целом в отличном состоянии;
• если «схватывание» происходит где-то посередине — диск изношен на 40…50% или сцепление требует дополнительной настройки;
• если сцепление хватает лишь в конце хода педали — значит, диск критически износился и требует замены. Либо же просто необходимо выполнить регулировку сцепления с помощью соответствующих регулировочных гаек.

Процедура замены подшипника

Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.

Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.

В процессе перемещения своим ходом нужно следовать специальной инструкции:

1. Включается первая скорость.
2. Запускается стартер.
3. После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
4. После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.

Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.

Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.

Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:

1. Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
2. Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
3. Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
4. Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
5. Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
6. Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
7. Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
8. Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
9. Отводятся лепестки немного назад и снимается старый подшипник.
10. Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
11. Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.

Это интересно: Автосигнализация «Шериф»: 7 моделей системы и подробная инструкция по эксплуатации

После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.

В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.

Менять старый подшипник нужно также исключительно на новый

При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации

Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.

Принцип работы

Выжимной подшипник бывает нажимного действия либо оттягивающего. Он выполняет включение и отключение механизма. Корзина сцепления соединена с диском. Сегодня производится два вида этих подшипников:

• Роликовый;
• Гидравлический.

Сцепление используется для плавного разъединения двигателя с трансмиссией в момент переключения передач. Такой подход предохраняет элементы трансмиссии от излишних перегрузок и возникновения неисправности.

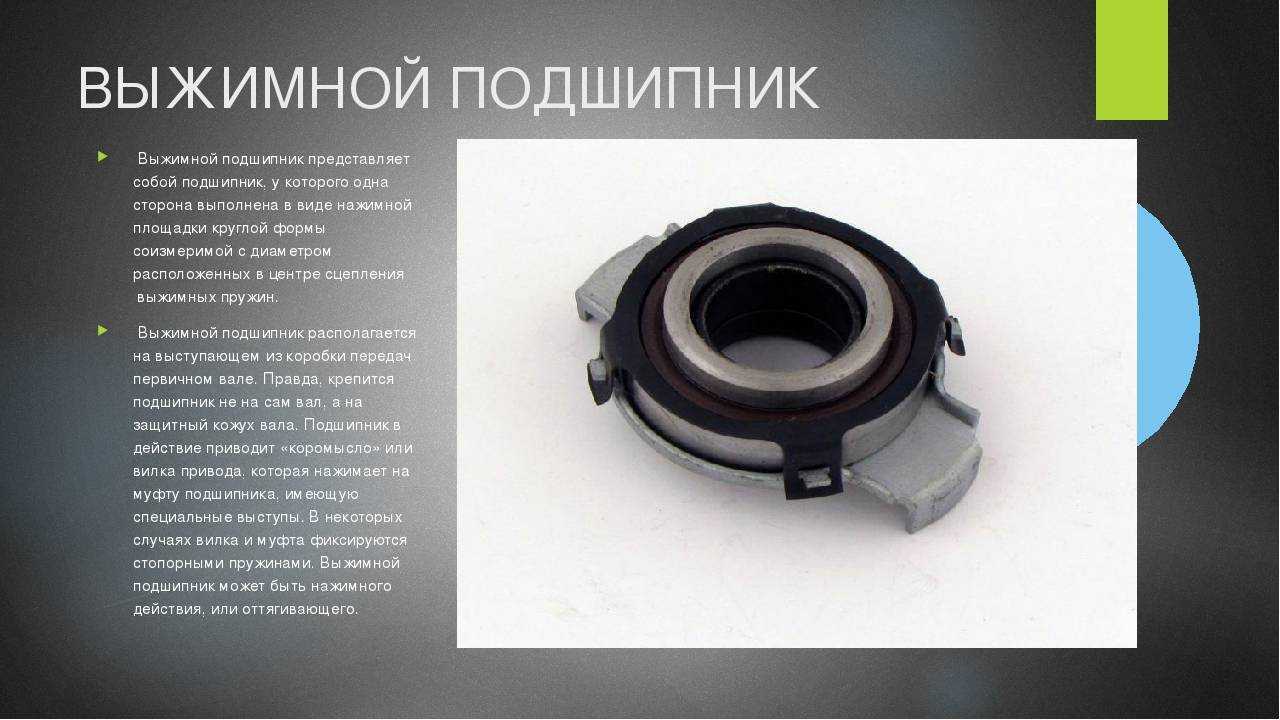

Одна сторона выжимного подшипника выполнена по типу круглой нажимной площадки, соизмеримой с диаметром выжимных пружин, размещенных по центру детали, называемой корзина сцепления.

Роликовый

Выжимной подшипник размещается на выступающем из КПП первичном вале, но крепится он к защитному кожуху вала и приводит в движение вилку привода ( коромысло). Последняя давит на нажимную оправку, оснащенную специальными выступами. Ступица свободно перемещается то первичному валу. Демпферные пружины, находящиеся внутри погашают крутильные колебания, они обеспечивают плавное включение.

Нажимной диск с диафрагменной пружиной и корпусом образуют блок, который называется корзина сцепления. Для создания требуемого усилия на нажимной диск давит диафрагменная пружина. Внутри она выполнена, как металлические лепестки, на которые действует выжимной подшипник. Он размещается на оси вращения в качестве передаточного устройства, связывающего привод со сцеплением. Вилка ( коромысло) предназначена для перемещения муфты выключения с подшипником.

Гидравлический

Меняем выжимной подшипник

Подробнее о том, как снять с муфты и демонтировать подшипниковое устройство:

1. Выполните демонтаж коробки передач. Это обеспечит свободный доступ ко всем узлам и элементам системы трансмиссии и сцепления.
2. Выведите из зацепления с муфтой пружинное крепление. Для этого воспользуйтесь отверткой или другим подручным инструментом.
3. Выполните демонтаж вышедшего из строя выжимного подшипника с направляющей втулки. Для этого потребуется отжать 4 фиксатора пружинного крепления и извлечь его. После демонтажа устройства с муфты внимательно осмотрите устройство на предмет наличия дефектов и неполадок. Удостоверьтесь в том, что деталь вышла из строя и нуждается в замене.
4. Прежде чем произвести смену и выполнить монтаж нового подшипника, его надо проверить. Задержки при вращении устройства не допускаются, как и зазоры. Если деталь работоспособна, то поставьте на место муфту. При монтаже проследите за тем, чтобы внутренняя выступающая часть кольца была направлена в сторону. После монтажа элемент надо зафиксировать креплением.
5. На направляющую наносится смазочный материал, после чего производится установка подшипникового устройства. Деталь крепится при помощи держателя.
6. Производится монтаж снятой коробки передач, проверяется работоспособность устройства.

1. Демонтируйте коробку передач с машины

2. Отсоедините крепление от муфты

3. Отожмите четыре крепления и поменяйте деталь

Снятие КПП

Процедура демонтажа коробки передач может выполняться по-разному в зависимости от конструктивных особенностей машины. Выполнять снятие агрегата следует с помощником. Перед демонтажем производится отключение и снятие аккумулятора машины, а также слив трансмиссионной жидкости.

Как снять коробку передач:

Отключите трос привода педали сцепления. Извлеките его из кронштейна.
Отсоедините колодку с проводами от датчика скорости, установленного на коробке. Будьте осторожны, чтобы не повредить разъем. Для отключения нажмите на фиксаторы.
Выкрутите гаечным ключом болты, которые фиксируют кронштейн модуля зажигания к коробке передач. Также открутите винты, крепящие трансмиссию к силовому агрегату.
Снизу коробки передач вы увидите разъемы, их надо отключить.
Выкрутите все винты, которые фиксируют кронштейн реактивной тяги к корпусу коробки передач. Необходимо ослабить фиксатор хомута тяги, которая предназначена для переключения скоростей. Отключите этот элемент от шарнира.
Выполните демонтаж приводов колес. Открутите еще одну гайку, которая фиксирует коробку передач к двигателю.
Выкрутите три винта и демонтируйте крышку картера КПП. Остается открутить еще один болт, который крепит агрегат к двигателю.
Под днищем машины найдите гайки, которые фиксируют левую и заднюю опору ДВС машины

После этого коробку передач надо осторожно сдвинуть по направляющим. Демонтаж КПП выполняется с помощью напарника

Поменяйте выжимной подшипник и установите коробку передач на место. Залейте новое масло.

1. Отключите штекер с проводом от датчика контроля скорости

2. Выкрутите ключом винты, фиксирующие кронштейн

3. Выкрутите винт, фиксирующий коробку передач к двигателю

4. Произведите демонтаж приводов колес автомобиля

Возможные неисправности их признаки и диагностика

Для диагностики не требуется специального оборудования. Симптомы красноречивы, их сложно спутать с другими элементами. Достаточно самостоятельно прислушаться к автомобилю нажимая педаль.

Признаки неисправности выжимного подшипника:

• свист, хруст, локализующийся в районе педали;
• характерный стук привода на заведенном двигателе;
• толчки при нажатии, клин педали;
• трудное переключение передач, иногда сопровождается посторонними звуками.

Как проверить выжимной подшипник:

• завести двигатель, включить нейтральную передачу;
• нажать сцепление, прислушаться к посторонним шумам;
• включить передачу, плавно отпускать педаль.

Возникновение хотя бы одного описанного симптома указывает на необходимость замены подшипника. Оттягивание процедуры грозит полным его разрушением.

Как проверить выжимной на автомобиле:

Признаки неисправности выжимного подшипника:

При диагностике помните об особенности ВП:

Стук нажатой педали не всегда говорит о неисправности. В холодную пору это нормальное явление. Ролики (шарики) изготавливаются из стали, не имеющей большого линейного расширения. Обойма отлита из металла, подвергнутого термическому воздействию. Эта разность может вызывать появление зазора, допустимого для эксплуатации.

Как заменить выжимной подшипник

Операции по замене разных видов выжимных устройств имеют схожие технологические шаги. Рассмотрим механический и гидравлическую конструкции на конкретных примерах.

Механический тип сцепления. Пошаговая инструкция.

Для наглядности возьмем автомобиль ВАЗ 2114. Перед началом разборки обеспечьте достаточное освещение КПП. Подготовьте рабочее место, инструменты.

Совет:

Операцию по снятию коробки передач рекомендуется выполнять на яме. Таким образом, обеспечивается полный доступ к КПП. Не лишней станет помощь напарника.

Фото-отчёт снятия КПП:

После снятие трансмиссии с транспортного средства, можно переходить к замене запчасти:

1. Внимательно осмотрите внутреннюю часть колокола. Убедитесь в целостности крепления вилки. Если есть признаки ее повреждения, замените.
2. Найдите край пружины, фиксирующей муфту. Подденьте отверткой и снимите подшипник.
3. Очистите шлицы вала от старой смазки и грязи.
4. Приступаем к замене детали. Смазать посадочные поверхности и вал КПП. Используйте смазку ШРУС.
5. Надеваем новую деталь на вал. Устанавливаем фиксирующую пружину.
6. Проверяем ход муфты по оси. Он должен быть без заеданий.
7. Проверяем вращение роликов (шариков). В процессе не должно быть перекатов, подклинивания и других дефектов.

На этом замена завершена. Коробку передач можно ставит в обратной последовательности.

Совет:

Обязательно проверьте состояние ведущего, ведомого дисков сцепления, корзины.

Фото-отчёт замены ВП

Гидравлический тип сцепления. Пошаговая инструкция.

В качестве примера рассмотрим автомобиль Ford Focus 2. Подготовительный этап заключаются в снятии коробки передач с двигателя.

Совет:

Болты крепления коробки различаются по длине. Обязательно промаркируйте их перед откручиванием.

Фото-отчёт снятия КПП:

Замена выжимного подшипника выполняется по следующему плану:

1. Осматриваем внутреннюю часть защитного кожуха. Масло, грязь, продукты износа фрикционных накладок удаляем и очищаем пространство.
2. Откручиваем болты крепления корпуса запчасти. Снимаем элемент с вала КП.
3. Очищаем посадочную поверхность от следов масла и грязи.
4. Устанавливаем новую деталь на вал. Закручиваем болты корпуса гидромуфты.
5. Проверяем правильность вывода переходника патрубок-штуцер.
6. Устанавливаем трансмиссию на автомобиль согласно инструкции.

По окончанию необходимо прокачать систему гидравлического привода для удаления воздуха. Операцию рекомендуется проводить с напарником. После каждого глубокого нажатия педали, отверните выпускной штуцер и выпустите воздух. Процедуру повторить несколько раз.

Совет:

Внимательно осмотрите жидкость внутри бачка сцепления. Она не должна быть мутной, грязной. В противном случае удалите ее шприцом, залейте новую и прокачайте систему.

Фото-отчёт замены ВП
