Гбц

Специализированные российские двигатели

Помимо образцов для джипов и легковушек отечественные моторостроительные заводы производят еще и двигателя специального назначения. К ним относятся:

ТМЗ 864-10

V-образный восьмицилиндровый дизель, созданный Тутаевским моторным заводом. Его максимальная мощность составляет 500 л. с. при рабочем объеме в 17,25 литров. Такого рода моторы применяются на грузовых автомобилях с большой грузоподъемностью.

От легковых ДВС ТМЗ 864-10 существенно отличается конструкцией: в нем предусмотрен базовый турбонаддув и замкнутая система вентиляции картера.

КАМАЗ 740.74-20

300-сильный дизельный мотор, с V-образным блоком цилиндров. Применяется на грузовых автомобилях среднего класса грузоподъемности, с приводом 6Х6. По ЭКО стандарту подходит под требования ЕВРО-4. Средний ресурс такого ДВС – 1 млн. км. Пробега.

ЯМЗ 536

Дизельный силовой агрегат, с V-образным восьмицилиндровым блоком. Подходит для использования на самосвалах и грузовых автомобилях с колесной базой от 4Х4 до 8х2. Изредка применяется на автопоездах, с общей грузоподъемностью до 44 тонн. Его рабочий объем составляет 12 литров, при номинальной мощности в 412 лошадиных сил.

В конструкции специализированных силовых агрегатов применяются зарубежные технологии, на подобии: Common, Rail Westport и EvoTech. Они позволяют снизить расход топлива гигантов, и увеличить их рабочий ресурс.

Классификация ДВС: варианты

Рядный, V-образный, VR-образный, U-образный, поперечный, продольный, роторный, «звезда» и еще с десяток наименований – это не «тип», а конфигурация, компоновка частей поршневого ДВС, относящегося к бензиновым (газовым), или дизельным. Разделение по количеству цилиндров и их расположению часто называют «архитектурой». Сейчас конфигурацией пользуются как основным критерием, потому, что самое массовое применение в мировом автопроме имеют поршневые движки с возвратно‐поступательным принципом работы, включающие привычный набор: цилиндр‐головка‐поршень‐шатун‐коленвал. Исключение — РПД, но о них поговорим отдельно.

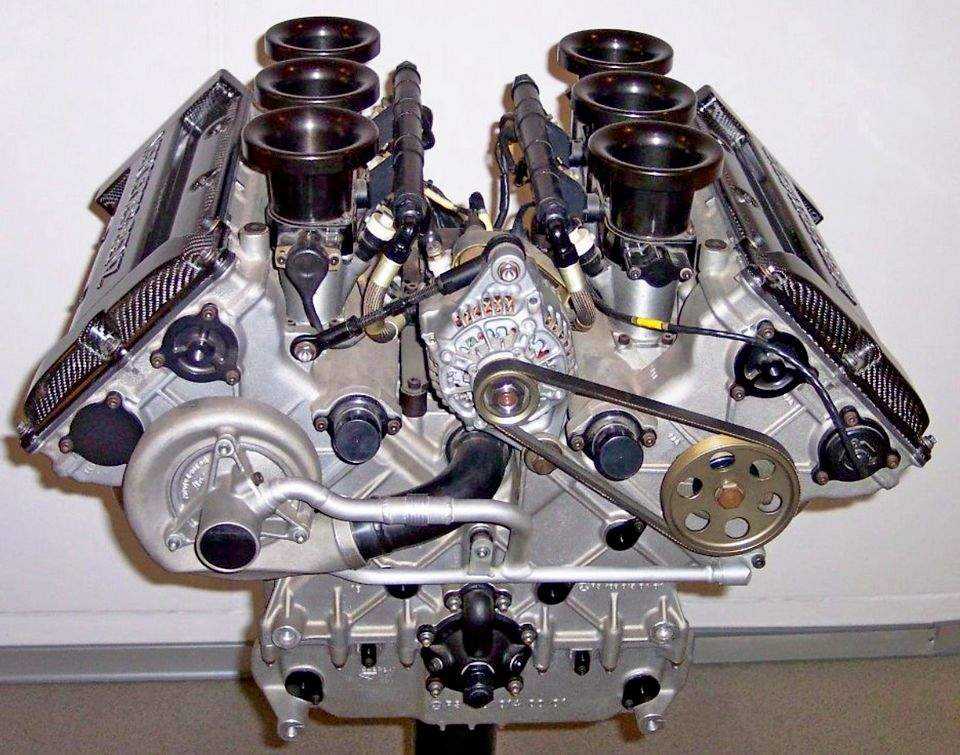

Классический V-образный 6-ти цилиндровый (DTM Rennmotor 1996) двигатель Мерседес

Другие критерии, по которым двигатели можно классифицировать:

Тактность — 2Т, 4Т.
Способ смесеобразования — карбюраторные, инжекторные, впрысковые.
Рабочий объем (куб. см).
Тип ГРМ — клапанный, поршневой, золотниковый.
Количество клапанов на цилиндр.
Система охлаждения — воздушное, воздушно‐масляное, жидкостное.
Наличие и количество распредвалов — одновальный, двухвальный.
Наличие или отсутствие принудительной подачи воздуха — турбированные или атмосферные.
Конструкция привода ГРМ — ременной, цепной, штанговый, шестеренчатый.
Расположение относительно оси движения машины — продольное, или поперечное.

Какой формы будет этот вал – коленчатый (как в большинстве моторов авто), аксиальный, или просто центральный ротор, а также количество, форма, расположение цилиндров, схема системы газораспределения и питания — все это определяется механическим принципом, который человек сконструировавший этот двигатель, взял за основу.

Виды двигателей внутреннего сгорания по принципу работы:

Возвратно‐поступательные — в которых линейные движения поршня в цилиндре кривошипный механизм трансформирует во вращение коленвала.
Роторные – где камера сгорания подвижна, и давление сгорающего топлива сразу же придает эксцентриковому валу (ротору) вращательное движение.
Аксиальные — где, вместо коленвала, нижняя шейка шатунов интегрирована в качающуюся звездообразную шайбу, за счет эксцентрика раскручивающую центральный вал.
Свободнопоршневые (прототипы) – в которых два оппозитно направленных поршня, с отдельной для каждого камерой сгорания, закреплены на одном штоке. Вращение тут исключено в принципе, и работа составляет только осевое (вправо-влево) перемещение штока, являющегося якорем электрогенератора.

VM R425 DOHC

VM R425 DOHC – пожалуй, самый надёжный современный дизельный двигатель в мире. Он имеет двухвальную конструкцию. На каждый цилиндр приходится четыре клапана. Мотор обычно оснащается турбиной и имеет объём 2,5 литра. А его мощность может достигать 143 лошадиных сил. Силовой агрегат имеет многолетнюю историю. Он много раз подвергался различным изменениям, а создан знаменитый двигатель итальянской компанией VM Motori. Его можно встретить на автомобилях преимущественно таких американских брендов, как Dodge, Jeep или Chrysler. Двигатель при правильном обслуживании без особых проблем может прослужить не менее трёх лет, но при условии, что автомобиль всё это время находится в одних руках

Покупка подержанного авто с таким мотором – это кот в мешке, требующий серьёзной профессиональной диагностики и осторожного выбора

Сейчас существует и версия этого силового агрегата объёмом 2,8 л. Она носит название R428 DOHC. Мощность такого мотора – 150-180 лошадиных сил. А встретить его можно, например, на таких американских авто, как Chrysler Voyager и Chrysler Grand Voyager.

Конструктивные особенности ГБЦ

Ранее ГБЦ изготовлялись из чугуна, но сегодня этот материал не используется для производства. Чугунные головки до сих пор установлены на многих автомобилях. Использование этого материала обусловлено тем, что чугунные ГБЦ лучше работают в условиях жестких температур. Чугунные головки лучше справляются с сильной жарой и пониженными температурами, а алюминиевые устройства больше подвержены усадке и деформации при работе в таких условиях (Александр Скрипченко).

Одним из важных элементов ГБЦ авто считается прокладка, которая выполняется из армированного асбеста. Благодаря использованию этого материала прокладка позволяет справляться со своими задачами при повышенных температурах, а также выдерживает высокое давление. Прокладки, выполненные из асбеста, позволяют обеспечить хорошую герметичность магистралей системы охлаждения, камеры сгорания и масляного провода.

Ниже приведены основные составляющие ГБЦ автомобильного двигателя:

Прокладка.
Газораспределительный механизм.
Картер двигателя. На картере находятся все элементы и узлы устройства, в том числе каналы системы охлаждения и маслопривода. Здесь находится и камера сгорания.
Технологические разъемы для установки форсунок либо свечей.
Сама камера сгорания. Этот узел используется для обеспечения процедуры возгорания топливовоздушной смеси двигателя.
Привод газораспределительного механизма.
Посадочные места резьбовыми отверстиями. В них устанавливаются коллекторы – впускной и выпускной.

Клапаны, имеющиеся на ГБЦ, устанавливаются в одном ряду на конструкции. Клапаны устанавливаются под углом, составляющим 20 градусов. Конструктивные особенности в различных авто, особенно современного производства, могут отличаться, однако обычно клапаны находятся в одном ряду.

В передней части головки блока цилиндров находится технологическая поверхность для монтажа цепного привода ГРМ, а также натяжителя ремня или цепи ГРМ. Камеры сгорания автомобильного мотора монтируются плотно к самому блоку цилиндров, для обеспечения надежного прилегания они механически обрабатываются. Что касается габаритов, то площадь камер сжатия будет более низкой, чем габариты днища у поршней. Это позволяет в конечном итоге улучшить процесс сгорания топливовоздушной смеси в цилиндрах двигателя.

На левой стороне головки блока располагаются 4 технологических отверстия, в которые устанавливаются свечи либо форсунки двигателя. С другой стороны находится фланец, на него монтируются коллекторы. В непосредственной близости с фланцем располагаются магистрали системы охлаждения, по ним циркулирует хладагент. Сверху головки блока располагаются технологические отверстия, в них монтируются направляющие элементы, опоры шайб, подшипниковые устройства распредвала. Также на верхней части монтируется крышка, фиксирующаяся с помощью штифтов.

На ГБЦ устанавливаются и несъемные элементы:

седла клапанов, использующиеся для обеспечения герметичности ГРМ;
направляющие элементы клапанов.

Несъемные элементы монтируются путем прессовки в структуру головки блока. Процесс демонтажа и замены этих устройств выполняется с применением термического оборудования и инструментов, которые можно найти на специализированных станциях ТО. В домашних условиях их замена будет невозможной.

Загрузка …

Техническое обслуживание и диагностика

Как известно, все механизмы транспортного средства рано или поздно будут нуждаться в диагностике и техническом обслуживании. В этом случае ГБЦ не является исключением. Первоочередной задачей любого автомобилиста в этом вопросе является периодическая диагностика тех компонентов головки, которые нуждаются в этом больше всего. В частности, тех, которые подвержены наибольшим нагрузкам.

работоспособности клапанов;
проверке работоспособности сальников клапанов;
сальников распределительного шкива;
и, разумеется, самой прокладке ГБЦ.

Пробитая прокладка ГБЦ может стать причиной появления масла в охлаждающей жидкости. И наоборот — попадании антифриза в масляную систему. В результате попадания масла в охладительную систему антифриз будет бурлить (но не кипеть), что приведет к троению двигателя, а со временем — невозможности его запуска. При это хладагент будет выходить из расширительного бачка, а датчик температуры мотора на приборной панели будет показывать кипение двигателя. В свою очередь, попадание хладагента станет причиной заливания свечей зажигания, о чем можно будет догадаться, выкрутив свечку и оценив ее состояние.

В целом на выход из строя элементов головки и на их корректную работу влияют многие факторы, но большинство из них касаются своевременной диагностики и ремонта. Даже такая мелочь, как затяжка штифтов ГБЦ (неправильный момент затяжки или несоблюдение порядка) может стать причиной деформации головки, что может привести и к поломке двигателя.

Для чего проводятся ремонтные работы? Есть множество случае, когда снятие головки неизбежно.

необходимость расточки цилиндров;
необходимость опрессовки втулок клапанов или их седел;
выход из строя клапанов, что подразумевает необходимость их замены или ремонта;
отшлифовка седел или работы по их доработке;
необходимость шлифовки самой крышки ГБЦ;
необходимость замены прокладки головки (если она пробита или пропускает);
или же при надобности заделывания микротрещин (эта операция может проводиться и без демонтажа ГБЦ).

Так или иначе, но все работы по ремонту и диагностике данного узла должны осуществляться при соблюдении рекомендаций и указаний от производителя вашего транспортного средства. Если вы, не имея знаний и опыта, попытаетесь сделать что-либо самостоятельно и у вас это не получится, то это чревато полной поломкой всего мотора. Наиболее опасным в этом плане является монтаж втулок клапанов. Эта процедура должна осуществляться при нагретой головке, при этом сами монтируемые элементы должны быть холодными, а не нагретыми. Только так можно будет обеспечить надежное натяжение в соединении после того, как температура узла стабилизируется.

Также конструкция ГБЦ позволяет осуществить и замену втулок шкива привода маслонасоса. Данный процесс должен осуществляться методом выпрессовки уже отработавших свой ресурс эксплуатации втулок и монтажа новых компонентов.

В целом в домашних условиях есть возможность заниматься этими работами. Но при том условии, если вы понимаете, что делаете и чем это может быть чревато. Разумеется, в этом случае речь не идет о тех работах, для осуществления которых понадобится термическое или высокоточной оборудование. Но и это возможно только тогда, когда у вас есть определенные знания. Не имея опыта, даже самый новый и высокотехнологичный инструмент не имеет никакой пользы.

Головка блока цилиндров является составной и неотъемлемой частью блока цилиндров. ГБЦ крепится сверху блока цилиндров, и в принципе, выполняет ведущую роль во всем двигателе автомобиля.

Ремонт ремонту рознь

Современные двигатели гораздо более надежны, чем те, которые производились, например, 20 лет назад. В них не надо ничего регулировать, что-то менять – они работают без поломок как минимум до окончания срока гарантии.

Но есть нюанс – сегодня срок службы всего автомобиля стал значительно меньше, чем был ранее. Прошли те времена, когда машину покупали «на всю жизнь». Сегодня сложилась тенденция: люди хотят ездить на новой модели машины. И потому автомобили меняются в среднем через 3-5 лет. Соответственно автопроизводителям не имеет смысла делать машину, которая без поломок прослужит 20 лет. Вот и получается, что автопарк обновляется значительно быстрее, чем два-три десятка лет назад.

Так что время двигателей-«миллионников» давно «кануло в Лету» – их просто невыгодно

делать. Да и зачем? Ресурс мотора рассчитывается с учетом возможного пробега автомобиля: в среднем можно говорить максимум о 150 тыс. км.

Процесс непосредственного впрыска уже широко распространился, но пока использовать
все его преимущества не удается

Очевидно, ремонт двигателя должен продлить ресурс – но не до бесконечности, а до конца срока службы автомобиля (который тоже закладывается относительно небольшим – не более 10 лет). К чему это приводит? К тому, что некоторые ремонтные процессы становятся просто ненужными, а ремонтное оборудование «отстает» от современных двигателей.

Например, на старых моторах уровень нагрузки составлял 50 л/с с 1 л объема, а на современных (с наддувом) – вдвое больше. При такой разнице удельных мощностей и нагрузок на детали «старое-доброе» уже не работает – нужны новые технологии. Сегодня многие работы стало просто невозможно сделать без современного оборудования – шлифовального, расточного, хонинговального. Оно не слишком хорошо окупается, поэтому многие предпочитают работать по старинке. Но не тут-то было…

Так, для новых моторов нередко используются шатуны с «ломаными» крышками. Традиционные конструкции крышек шатунов, изготовленных отдельно, а потом собранных, для современных высоконагруженных двигателей не подходят – неточно и совсем недешево. И при ремонте традиционных шатунов всегда есть опасность нарушения соосности, что ведет к катастрофическим последствиям для мотора, хотя традиционные шатуны ремонтируются легко. А вот «колотые» – не ремонтируются вообще.

Еще пример – коленчатый вал на старом тихоходном двигателе можно было наварить и прошлифовать. Сейчас это невозможно даже представить: усталостные трещины очень быстро приведут к разрушению всего двигателя. Кроме того, ручная работа с большим количеством операций стоит дорого. А коленчатый вал легкового мотора – деталь массовая, а значит, и недорогая. И делать двойную, а то и тройную работу, чтобы восстановить деталь, которая потом быстро выйдет из строя, по крайней мере, экономически неэффективно.

При этом надо помнить, что просто замена одной детали, вышедшей из строя, не решает проблемы поломки двигателя в целом: такая локальная замена обычно предполагает «гарантию только до ворот». Современный высоконагруженный двигатель – это сложный комплекс, а потому его ремонт должен быть комплексным, с заменой всего «по кругу», чтобы даже самый экономный автовладелец не возвращался через каждые 10-15 тыс. км для замены очередной детали. Вот почему качественно отремонтированный мотор стоит всего лишь на 25-30% меньше нового. Но насколько такой ремонт выгоднее замены для владельца?

Так что современная тенденция в ремонте проглядывается – замена вышедшего из строя узла постепенно побеждает. Причем ремонт «в гараже на коленке» уже не удается. Поэтому неудивительно, что в последние годы значительно возросли требования к квалификации ремонтников, ощутимо выросла стоимость ремонта, а сам процесс стал сводиться больше к замене деталей, нежели к их восстановлению.

Есть и другая тенденция, когда производитель не дает запчастей вообще – только двигатель в сборе. И ремонтникам остается только поменять весь двигатель, вместо того чтобы его ремонтировать. А зачем чинить, если двигатели непрерывно усложняются, а квалифицированная ручная работа дорожает еще быстрее?

Что такое ГБЦ в автомобиле

Поскольку мы уже рассказали, как дословно расшифровывается аббревиатура ГБЦ, осталось упомянуть, что головка БЦ – это верхняя часть самого блока, и это следует из названия узла. Она выполняет множество функций, полный перечень которых может варьироваться в широких пределах в зависимости от типа самого мотора. Перечислим основные задачи, выполняемые головкой БЦ:

мы уже упоминали о защитной функции. Она возлагается на крышку ГБЦ, прикрывающую внутренности двигателя. В ней же обычно расположена маслозаливная горловина, через которую осуществляется заправка двигателя смазочной жидкостью. Чтобы крышка крепилась к самой головке герметично, используется резиновая прокладка, которая в состоянии выдержать большое количество циклов монтажа/демонтажа;
ещё одна прокладка устанавливается между БЦ и головкой, и её задача идентична – обеспечение идеальной герметичности. Но изготавливается она из мягких материалов типа паронита, поэтому сильно деформируется и является одноразовой. И если предполагается демонтаж головки, замена прокладки осуществляется в любом случае;
ГБЦ является базовым элементом для размещения деталей газораспределительного механизма;
здесь же располагаются компоненты топливной системы;
головка БЦ отвечает и за формирование оптимальных газодинамических параметров выхлопа, за отвод продуктов сгорания ТВС;
ГБЦ обеспечивает герметичность камеры сгорания;
в ней же расположены элементы магистрали системы смазки ГРМ.

Из всего вышесказанного следует, что ГБЦ в машине – это геометрически достаточно сложный элемент, предусматривающий наличие множества полостей и отверстий. Изготавливается он методом литья, после которого вся деталь подвергается процессу, называемому искусственным старением. Эта процедура позволяет купировать проявления остаточного напряжения, сформировавшегося в результате литья. Если СА однорядный (все цилиндры расположены по одной линии строго в ряд), в нём присутствует одна головка. V-образные моторы характеризуются наличием двух головок, по одной на каждый ряд. Обычно нижняя часть головки БЦ имеет чуть большую ширину для обеспечения более герметичного соединения с блоком цилиндров. Конструкция головки с расположением клапанов в нижней части более проста, чем при верхнем расположении. Словом, конструктивных особенностей у этой детали хоть отбавляй, и каждая модель характеризуется своим набором достоинств и недостатков.

Конструкция детали: что входит в ГБЦ

Поподробнее рассмотрим, из чего состоит ГБЦ.

Первоначально детали головки изготавливались из чугуна. Выбор материала был обусловлен высокой вибронагруженностью и температурным режимом работы двигателя. Чугун обладает высокой механической прочностью и термоустойчивостью. Он не подвержен деформациям и короблению при нагревании. Основной недостаток чугуна – большой удельный вес. Современное материаловедение позволяет использовать сплавы из легких металлов (например, из алюминия), которые отвечают всем вышеперечисленным характеристикам, но обладают меньшей массой.

Герметизация плоскости разъема блока и головки цилиндров осуществляется посредством специальной прокладки. Это сложная деталь, в основу которой входит армированный асбест. Она должна повторять все контуры и каналы головки и при этом выдерживать высокое давление и температуру. Во время крепления болтов головки блока цилиндров необходимо соблюдать заданное усилие и последовательность затяжки. Обычно она осуществляется в несколько этапов и деформирует прокладку в определенных местах.

Что входит в состав ГБЦ?

Прокладка создает герметичное соединение и функционирование систем охлаждения и смазки.
ГРМ – это газораспределительный механизм, включающий в себя цепь (ремень), связывающую коленвал и распредвал, собственно распределительный вал и клапаны с пружинным механизмом.
Корпус головки блока цилиндров называется картером. В нем расположены все детали и механизмы.
Резьбовые отверстия для монтажа свечей системы зажигания и форсунок для впрыска топлива.
Камера сгорания, в которой происходит рабочий процесс воспламенения горючей смеси, обеспечивающий работу двигателя.
Цепь или ремень ГРМ.
Привалочные плоскости с отверстиями для крепления впускного трубопровода и выпускного коллектора вместе с датчиками и патрубками системы охлаждения.

Клапаны впуска и выпуска расположены вдоль постели распредвала. При использовании двух клапанов на цилиндр они расположены в один ряд. При использовании четырехклапанной конструкции (два впускных и два выпускных на цилиндр) они располагаются в два параллельных ряда. Ось клапанов имеет отклонение от перпендикуляра к плоскости разъема головки и блока цилиндров, как правило, в 20 градусов.

В передней части головки находится пространство для звездочки газораспределительного механизма цепи (или ремня) и ее успокоителя. Они приводят в движение распредвал. Камеры сгорания расположены над цилиндрами и имеют немного меньший диаметр, чем поршни. Благодаря такому несоответствию на границе блока цилиндров и ГБЦ создается завихрение топливной смеси в конце такта сжатия. Это благоприятствует воспламенению горючего и увеличению мощности двигателя.

Слева по направлению движения автомобиля расположены входные отверстия для монтажа свечей зажигания и форсунок подачи топлива. Они вкручиваются по резьбе и участвуют в процессе работы двигателя. На противоположной стороне находятся площадки для подсоединения впускного и выпускного трубопроводов. Также сюда подходят патрубки, подводящие охлаждающую жидкость к ГБЦ.

Сверху головка блока цилиндров имеет сложную конфигурацию, обеспечивающую расположение элементов газораспределительного механизма. Вдоль центральной оси идут площадки для монтажа вкладышей распредвала. В них помещается сам распредвал и сверху фиксируется крышками с ответными полукольцами подшипников скольжения. В специальные отверстия под распредвалом запрессовываются направляющие втулки клапанов. Над ними крепятся шайбы сложной формы, в которые устанавливаются пружины, удерживающие клапан в поднятом состоянии. Сверху ГБЦ надевается металлическая или силуминовая крышка, закрывающая механизмы.

Из чего еще состоит ГБЦ? В головке блока цилиндров имеются неподвижные элементы, такие как:

седла клапанов, обеспечивающие герметичность впускных и выпускных клапанов в закрытом состоянии;
направляющие клапанов, задающие вектор их перемещения.

Седла и направляющие запрессовываются с натягом в ГБЦ. В домашних условиях выполнить такую работу очень сложно. Требуется сильный нагрев головки блока цилиндров и глубокое охлаждение ответных деталей перед процессом монтажа. Долгая запрессовка может привести к выравниванию температур и заклиниванию направляющей или клапана. Кроме того, головки из алюминиевого сплава подвержены деформации при нагревании, поэтому перегрев может стать для них фатальным. Для выполнения этой операции лучше обратиться в специализированную мастерскую.

Ванкель и другие

В принципе, возможны альтернативы старой конструкции, созданной во времена Отто и Дизеля. Но создать работающий двигатель, способный на равных конкурировать с привычной схемой по всем показателям, очень сложно. Двигатели Стирлинга, Баландина и многих других оригинальных схем и решений не получили распространения и оказались на грани забвения.

И хотя новые идеи витают в воздухе, реализовать даже лучшие из них весьма проблематично. Например, роторно-лопастной мотор Вигриянова, который изначально планировалось устанавливать в «прохоровский» «ё-мобиль», пока так и не создан. И для того чтобы (возможно!) довести его до серийного производства, потребуется, по прикидкам, как минимум, 10 лет и весьма неограниченное финансирование. Причем несколько из этих 10 лет надо будет потратить на подготовку специалистов, способных его довести. А поскольку с «неограниченным финансированием», кажется, наступили проблемы, этот двигатель, скорее всего, света так и не увидит…

Материалы изготовления головки блока цилиндра

Необходимую жесткость ГБЦ обеспечивает силовой каркас, а также материал, из которого ее изготавливают. В частности делают головку из алюминия или высококачественного чугуна способом точного литья.

Для карбюраторных и инжекторных двигателей, принцип работы которых основан на принудительном воспламенении, используют алюминиевые сплавы. Поскольку данный сплав гораздо легче чугуна, лучше охлаждается, а также способен гасить детонацию.

В дизельных двигателях, которые работают по принципу воспламенения топлива от сжатия, ГБЦ чаще изготавливают из чугуна. Это делают для того, чтобы основные детали двигателя были устойчивы к высоким нагрузкам и сильным механическим воздействиям. Хотя для маломощных дизельных двигателей ГБЦ могут изготавливать и из алюминия для уменьшения общей массы мотора.

После литья головка подвергается процессу фрезеровки, сверлению, а также специальной механической обработке. Даная процедура позволяет уменьшить напряжение металла, которое возникает в процессе изготовления ГБЦ.

Материалы изготовления головки блока цилиндра

Замена головки блока цилиндров

Данная процедура выполняется при обнаружении серьезных повреждений корпуса ГБЦ. Как было сказано ранее, к ним относятся различные трещины и отломившееся части. Помимо этого, замена потребуется в случае, когда отклонения величины зазоров от нормы значительно превышают допустимые значения и в любых других случаях, когда невозможно провести ремонт.

Вместе с новой головкой, необходимо сразу подвергать замене прокладку ГБЦ, а также прокладку ее крышки. Данные элементы всегда заменяются новыми при установке новой головки.

Чтобы провести замену, необходимо отсоединить все части, которые препятствуют демонтажу ГБЦ. Ими могут быть – инжектор, карбюратор, впускные и выпускные коллекторы, механизмы распределения зажигания (свечи, бронепровода, трамблер), элементы системы охлаждения (патрубки), а также различные штекера и датчики. После этого демонтируют ремень или цепь привода газораспределительного механизма. На некоторых моделях двигателей еще и бензонасос.

После этого, откручивают гайки крепления крышки головки и снимают саму крышку. После этого, вы можете принимать решение по снятию головки блока. Допускаются варианты, когда разборка клапанного механизма и демонтаж распределительного вала производится после снятия ГБЦ или до его снятия. В первом случае, выполнить эту процедуру намного легче, потому что есть ряд деталей, открутить которые можно только с помощью надежной фиксации ГБЦ.

После полной разборки и снятия ГБЦ устанавливают новую деталь. Ее можно выполнять как с установленным на нем механизмом газораспределения, так и с перестановкой старых деталей на новую головку. В последнем случае, необходимо будет провести регулировку и подгонку клапанов, а также прочих элементов.

После установки ГБЦ, все снятые элементы устанавливаются в обратной последовательности. После этого, необходимо будет провести регулировку угла опережения зажигания и газораспределительного механизма.
