Чистка дроссельной заслонки гранта 8 кл

Разновидности по типу привода, их принцип работы

Изначально привод дросселем был механический (он и сейчас используется на авто бюджетной категории). В таком приводе ось заслонки посредством троса соединяется с педалью газа.

Взаимодействие системы подачи воздуха и системы впуска происходит благодаря установленному на дросселе датчику положения заслонки (ДПДЗ).

Работает все так: для набора оборотов, водитель нажимает на педаль, тем самым открывает заслонку на дроссельном узле, увеличивая количество воздуха, при этом ДПДЗ передает сигнал на ЭБУ, сообщая насколько сильно она открыта.

На основе этих показаний блок управления определяет количество бензина, которое нужно подать в коллектор, чтобы соблюсти нужные пропорции горючей смеси.

Функционирование мотора на холостом ходу обеспечивается дополнительными каналом и регулятором ХХ. Через канал воздух постоянно поступает в коллектор в обход основного, который на этом режиме работы двигателя полностью перекрыт.

Более современным является электромеханический привод, но используется он пока не на всех автомобилях.

Его особенность заключается в том, что прямой связи между педалью акселератора и осью заслонки нет. В этом типе привода открытие заслонки осуществляется электродвигателем с небольшим редуктором.

Для реагирования на действия водителя на педали установлен датчик положения, а управление эл. моторчиком привода осуществляется ЭБУ.

Поэтому в узле с таким приводом используется так называемая двухсторонняя связь блока управления с дросселем – ЭБУ получает информацию с датчика положения акселератора и на его основе подает сигнал на открытие заслонки. А после блок управления считывает информацию с ДПДЗ относительно правильного угла открытия.

В таком типе привода отпала надобность в канале холостого хода, поскольку даже в режиме ХХ количество подаваемого воздуха регулируется заслонкой (ЭБУ просто открывает ее на нужный угол).

Отметим, что выше описан упрощенный принцип функционирования дросселя с электромеханическим приводом. В действительности управление заслонкой осуществляется на показании множества датчиков, чтобы обеспечить оптимальную работу мотора при любых условиях.

После чистки дроссельной заслонки плавают обороты

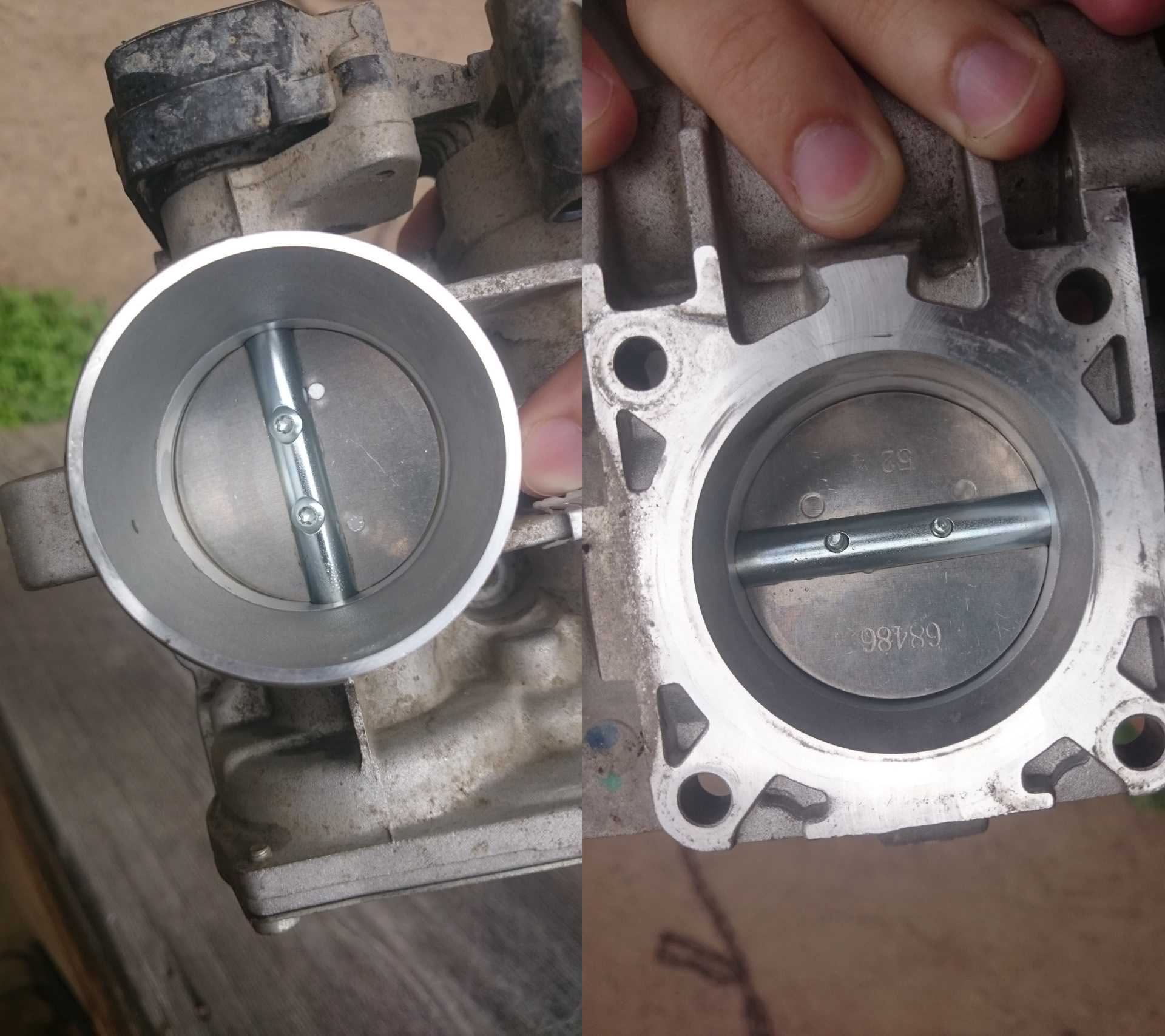

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают. Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода. Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол» и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Статья в тему: Опрессовка головки и блока цилиндров: что это такое

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Промывка

Дроссельная заслонка промывается при помощи специальных средств для очистки инжекторов или карбюраторов. Состав довольно агрессивен, поэтому чистить нужно очень аккуратно. Распылять такой аэрозоль следует на все поверхности и во все каналы. Если на дроссельной заслонке довольно большой слой нагара, обрызгайте эти места и дайте постоять пару минут. Тем самым вы дадите возможность, чистящему веществу по максимуму разъест нагар.

Будьте готовы, чтобы добиться желаемого результата, нужно будет провести такую операцию несколько раз

Особое внимание нужно уделять каналу, внутри которого движется игла РХХ (регулятор холостого хода), и каналу вентиляции картера. В этих местах скапливается наибольшее количество отложений

Канал вентиляции нужно чистить стальной спицей, после чего, начинать чистить аэрозолем. Регулятор холостого хода, требует не меньше внимания по его очистке. Так как игла может на столько «обрасти» налетом, что попросту начнет клинить.

Перед обратной установкой дроссельного узла, необходимо обратить внимание на состояние прокладки. Если она имеет незначительные повреждения, не спешите искать новую

Достаточно будет пройтись по ней небольшим слоем герметика. Будьте внимательны, чтобы герметик не попадал в камеру дроссельной заслонки. Монтаж заслонки происходит в обратном порядке. После всей сборки, может понадобиться (зачастую очень редко) настройка дроссельной заслонки. А точнее натяжение троса, который мог со временем ослабнуть.

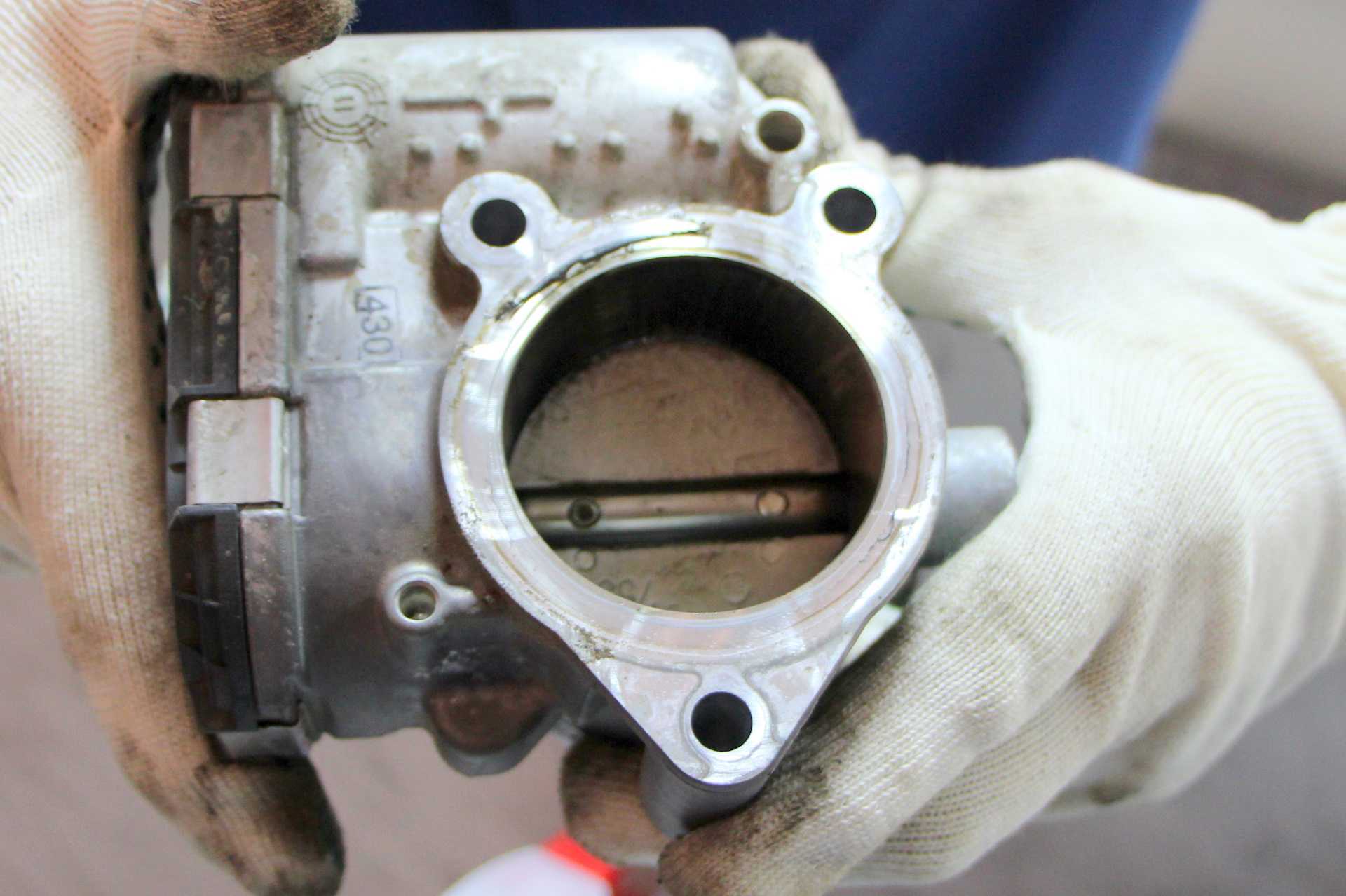

Чем может обернуться чистка дроссельной заслонки

Многие водители настолько ответственно подходят к своему автомобилю, что стараются регулярно очищать все его элементы и проводить необходимое техническое обслуживание.

Вот только автомобилисты даже не задумываются о том, чем может обернуться чистка дроссельной заслонки. Именно поэтому, неожиданно для многих, может возникать масса, казалось бы, ожидаемых и вполне логичных проблем.

Зачем проводить чистку заслонки. Многие водители занимаются чисткой дроссельной заслонки от нечего делать. Ни в одном справочнике по эксплуатации автомобиля не говорится о необходимости постоянно очищать этот элемент. Именно поэтому, после проведения очистки заслонки, многие водители сталкиваются с массой проблем. Так, обороты могут стать слишком высокими или неровными.

Что происходит не понимают даже те водители, которые могли бы предположить, что грязь помогает полноценной работе. Но на самом деле это правда. Будучи постоянно в движении, заслонка с годами протачивает небольшие зазоры в корпусе дросселя на траектории своего перемещения. Кроме того, способствует проточке и мельчайший абразив в поступаем воздухе, который не удерживается воздушным фильтром.

Износ метала как раз компенсируется грязью, очищение которой и приводит к возникновению неожиданных проблем и может обернуться более дорогостоящим ремонтом автомобиля.

Грязь действительно помогает заслонке, учитывая ее износ, работать так как положено. Водители не задумываются об этом и очищают ее, увеличивая зазоры на заслонке и вокруг нее.

Что делать водителям дальше. Иногда помогает адаптация (если ДЗ электронная), иногда шаманство с винтиком-ограничителем хода заслонки. А иногда не помогает уже ничего. Поэтому, если мотор работает ровно, если ошибок по дроссельному узлу нет, то и вмешиваться в его работу, а тем более очищать его, бессмысленно.

Водители действительно таким образом, создадут себе гораздо больше проблем, чем может показаться. Причем дорогостоящий ремонт будет поводом для того, чтобы задуматься над своими ошибками, но и он не остановит водителей, которые слишком любят заботиться о своем автомобиле, делая то, что не нужно.

Ответственным водителям лучше лишний раз провести очистку кузова машины или салона, а не вмешиваться в работу тех систем, которые и так работают без возникновения проблем и неисправностей.

Заключение. Дроссельная система действительно отличается своеобразным принципом работы и, порой, грязь является положительным моментом, поэтому убирать ее просто бессмысленно, ведь это может обернуться печальными последствиями. Сотрудники автомастерских отмечают, что у большинства водителей, которые обращаются к ним с проблемами дроссельной заслонки, выявляется именно чрезмерное желание залезть туда, куда лучше не лазить.

Источник

Начинайте жить мгновениями настоящего

Чем чаще всего вызывается наше страдание? Либо прошлым, в котором мы что-то утратили, либо будущим, в котором у нас нет чего-то очень важного. И то, и другое для нас травма

Значит, нужно начинать жить в настоящем — причем буквально и пошагово. Наши мысли и действия должно занимать только то, что происходит в течение нескольких минут здесь и сейчас. При этом каждое действие надо сопровождать внутренним комментарием: «Сейчас я встаю с кровати. Сейчас я иду умываться и чистить зубы. Сейчас я иду на кухню, наливаю себе чаю. Какой чай я выбираю? Зелёный с мятой. Наливаю чай».

Все это может выглядеть странно – но поверьте, это очень эффективный прием. Он помогает не зацикливаться на ужасных мыслях. Когда мы получаем сильный ожог, то держим руку в холодной воде, чтобы снизить температуру вокруг обожженной кожи. Прием «быть здесь и сейчас» — та же холодная вода: он понижает накал страдания. Постоянно следовать этому приему довольно трудно, и вас обязательно будет «уносить». Это нормально. Каждый раз ловите себя за хвост и возвращайтесь обратно – к сиюминутным делам, к элементарным вещам, которые вы делаете каждый божий день. Даже одна минута, которую вам удастся провести в «здесь и сейчас» — бесценна. Это лекарство, медленно, но верно исцеляющее душу.

Принцип работы дроссельной заслонки

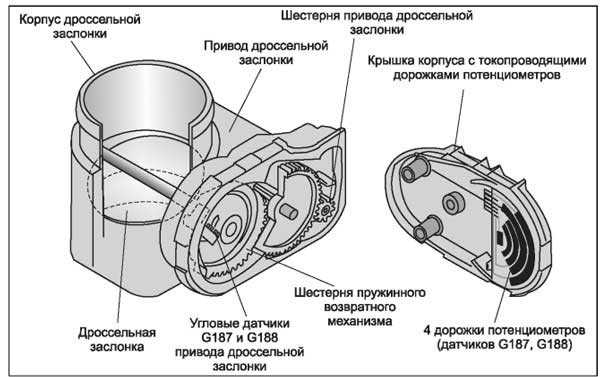

Основные элементы дроссельной заслонки

Как происходит контроль оборотов двигателя водителем? Нажимая на газ, он открывает дроссель, увеличивая диаметр пространства, через которое происходит питание двигателя воздухом. Чем больше воздуха попадает в двигатель, тем больше ЭБУ (компьютер) двигателя подаёт топлива, соблюдая при этом необходимую пропорцию воздух/бензин. Большая масса воздушно-топливной смеси приводит к мгновенному увеличению оборотов (и мощности соответственно).

Зачем нужно чистить дроссельную заслонку?

Проверка работы после чистки

Также в двигателе присутствует такая система, как система рециркуляции картерных газов. В картере накапливаются газы, состоящие из масляной пыли, отработанных газов, и топлива, которое не успело сгореть в цилиндрах.

В соответствии с современными экологическими требованиями, конструкторами принято решение отправлять эти газы обратно в цилиндры, с целью их дожигания. Газы проходят через маслоотделитель, но небольшой процент масла все же остаётся в них. Путь их к цилиндрам как раз лежит через дроссельную заслонку.

Оседание пыли

Там то и происходит смешивание масляной пыли с пылью обычной. Эта чёрная, липкая масса и оседает в рабочем пространстве дросселя, через которое воздух идёт в двигатель.

Образовавшийся слой влияет на диаметр, а следовательно, и на пропускную способность дросселя. Это влияет на работу двигателя, его реакцию на резкое нажатие педали газа. Кроме того, маслянистая смесь может попасть на КХХ, что неблаготворно влияет на ход холостых оборотов. Поэтому и нужно чистить дроссель от нежелательных образований внутри её.

Как чистить дроссельную заслонку

Имеется мнение, что чистить дроссельную заслонку можно без снятия узла. Подобный вариант возможен, но в условиях крайней необходимости, поскольку эффективно удалить нагар с помощью такой чистки не получится. Данный способ позволяет снять отложения непосредственно с самой заслонки, тогда как на стенках и воздушных каналах нагар сохранится, и вскоре проблема вновь себя проявит.

Правильная чистка дроссельной заслонки начинается с демонтажа узла, располагающегося между впускным коллектором и воздушным фильтром. В зависимости от автомобиля, процесс снятия узла может немного отличаться, но на большинстве машин его необходимо выполнять в следующей последовательности:

Снимается гофра, которая связывает узел с фильтром очистки воздуха;
Отключается разъем питания датчиков: положения дроссельной заслонки и абсолютного давления, если он установлен на автомобиле;
Выталкивается «груз», фиксирующий трос педали газа;
Отсоединяется трубка с охлаждающей жидкостью
Важно: Если работа проводится на теплом двигателе, данный шаг следует выполнять с особой осторожностью, поскольку горячие капли охлаждающей жидкости могут попасть на руки;
Демонтируются шланги вентиляции картерных газов и абсорбера;
Отворачиваются крепления дроссельного узла, после чего он снимается;
Когда механизм будет снят, на нем необходимо открутить регулятор холостого хода, который также желательно очистить (можно промыть) от образовавшегося на нем нагара.

Обратите внимание: Снимая дроссельный узел, лучше сразу произвести очистку места соединения с впускным коллектором, куда при сборке потребуется установить новую прокладку. Когда дроссельный узел будет демонтирован, можно приступать к чистке

Для этого потребуется приобрести специальное средство в автомобильном магазине. Бюджетным вариантом очистителя является использование средства «Карбклинер», которое предназначено для удаления нагара с карбюратора

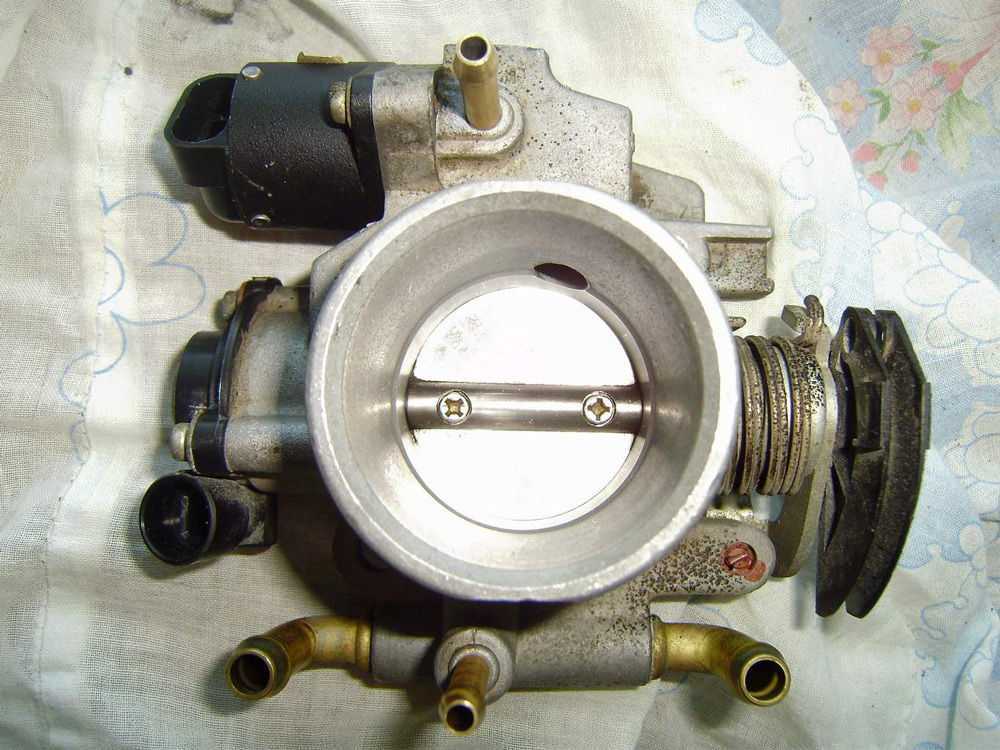

Когда дроссельный узел будет демонтирован, можно приступать к чистке. Для этого потребуется приобрести специальное средство в автомобильном магазине. Бюджетным вариантом очистителя является использование средства «Карбклинер», которое предназначено для удаления нагара с карбюратора.

Внимание: Перед использованием химических средств, удалите с дроссельного узла все резиновые элементы. Основные правила чистки дроссельной заслонки следующие:

Основные правила чистки дроссельной заслонки следующие:

Использовать средство для очистки нагара необходимо на весь дроссельный узел, а не только на заслонку и полость вокруг нее. Обязательно удалить отложения из каналов поступления добавочного воздуха;
Чтобы чистка возымела максимальный эффект, наносить жидкость необходимо на 5-10 минут. После этого нужно ее смыть, а далее нанести повторно на тот же срок;
Для удаления особо «прикипевшего» нагара можно использовать «мягкую» тряпку. Нельзя очищать отложения при помощи грубой ворсовой ткани или металлической щетки, иначе можно стереть слой молибдена, нанесенный на заводе для лучшего прохода воздушного потока.

После очистки и полного высыхания дроссельного узла, можно собирать двигатель в обратном к снятию порядке.

Чем чистить дроссельную заслонку

Раньше для чистки были популярны подручные препараты, такие как растворитель, WD40, ацетон и подобные вещества. При их использовании всегда существует риск испортить механизм автомобиля. При этом потребуются большие расходы на ремонт. На данный момент рынок пестрит более современными растворами. Их можно купить в любом автомагазине, потратить не много деньги и эффективно очистить дроссельную заслонку без каких-либо повреждений.

Наиболее популярными очистителями являются:

Liqui Moly Pro-Line
Mannol Carburetor Cleanor
ABRO Carb&Choke Cleaner

Liqui Moly Pro-Line эффективно справляется с различными загрязнениями. Растворяет даже самые сложные загрязнения, такие как смола, клей, масла.

Её положительными чертами является:

быстрое удаление нагара;
возможная эффективная очистка без снятия дросселя;
удобное использование;
хорошо реагирует на катализаторы.

Можно использовать не только для промывки дроссельной заслонки, но и для чистки коллекторов, инжекторов и осей впуска. В наборе имеется специальная насадка, с помощью которой можно нанести раствор на поверхность, оставить на 15 минут, после чего удалить вместе с загрязнениями. В этом случае наибольший эффект будет при предварительно прогретом двигателе.

Mannol Carburetor Cleanor – средство для надежной очистки от масла и нагара частей дросселя без разбора. Возможна очистка не только дроссельной заслонки, но и стенок корпуса, жиклеров, отверстий и так далее. Очиститель выполняет ряд задач: улучшение производительности карбюратора и холостого хода, снижение расхода топлива, оптимизация выхлопных газов. Применяется для автомобилей с катализатором на двигателе и без него.

Средство хорошо справляется с загрязнениями в виде лака, смолы, сложных отложений. С использованием сможет справиться даже новичок в этом деле. Перед применением необходимо болон встряхнуть. Снять воздушный фильтр для более простого доступа к сложным местам. Нанести очиститель на нужные части и оставить на 10 минут. После этого следует завести двигатель и повторить процесс еще раз с распылением в камеру, жиклер, отверстия. Если дроссель сняли, то можно нанести на коротком расстоянии. Это будет эффективнее, чем при установленном. Необходимо подождать 10-15 минут и удалить загрязнения с поверхности.

ABRO Carb&Choke Cleaner предназначен для эффективной очистки от углеродных отложений и загрязнений различных систем. Положительные качества и способ применения ничем не отличается от вышесказанных.

Можно лишь сказать, что средства, входящие в топ-3, практически идентичны. У них отличается лишь цена. И то незначительно. Все средства эффективные и хорошо справляются с очисткой.

Чем промыть дроссельную заслонку

Наименование средства	Описание	Средняя цена	Примечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)	На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.	520 р.	Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor Cleanor	Хорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.	115 р.	Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)	Качественный очиститель. Популярен у автовладельцев на территории нашей страны.	200 р.	Аэрозоль, объем 220 мл в баллоне.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
силиконовая смазка в виде спрея;
ветошь;
отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
кисточка с жёсткой щетиной или зубная щётка;
защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

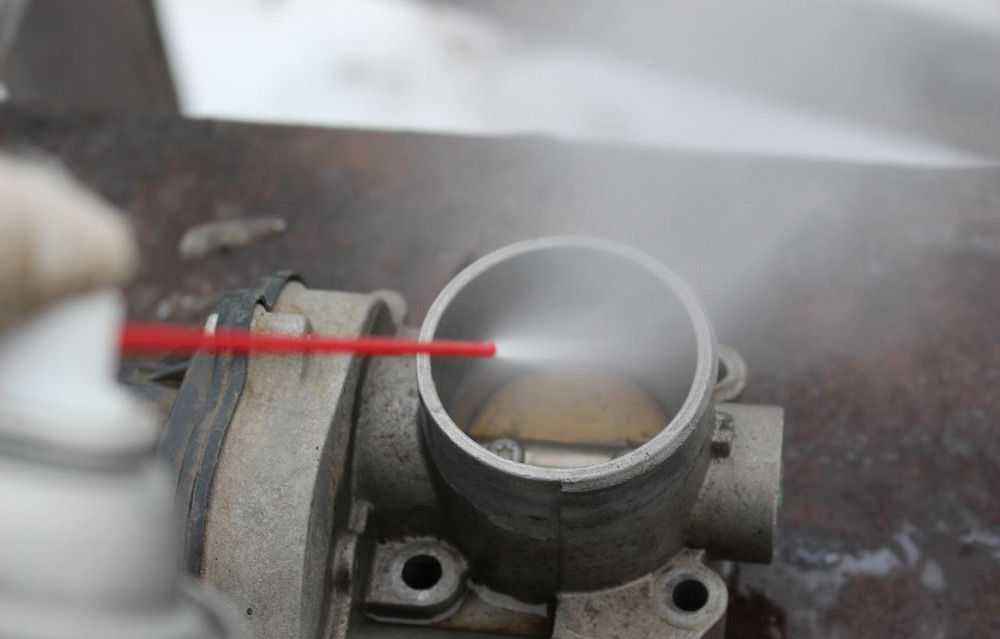

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

Замена маслосъемных колпачков (сальников клапанов)
Как снять головку блока цилиндров на двигателе
Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

При помощи регулятора холостого хода, установленного в байпасном канале
При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

регулятор холостого хода не поддерживает холостой ход, а регулирует его
нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Полная очистка

Если вы хотите узнать, как почистить дроссельную заслонку полностью, вам следует демонтировать её корпус, чтобы получить доступ к внутренней части. Вначале снимаются воздушные патрубки, а затем — трубки, проводящие охлаждающую жидкость. Будьте внимательны — эту работу стоит выполнять, только когда мотор полностью остынет, причём вам необходимо будет подставить небольшую ёмкость, чтобы слить остатки жидкости из гидравлического контура. Следом аккуратно снимается газовый тросик — в большинстве автомобилей нужно нажать на педаль, чтобы слега ослабить его и получить возможность вывести из зацепления с дроссельной заслонкой.

Теперь нужно удалить старую прокладку, находящуюся под корпусом дроссельной заслонки, а также открутить болты, фиксирующие этот узел. Если на соединении остались части уплотнителя, их нужно обязательно удалить, воспользовавшись острым ножом. Не следует счищать остатки прокладки абразивным средством, поскольку результатом может стать неплотное прилегание соединения.

Отдельно стоит снять датчики холостого хода и положения дроссельной заслонки, которые находятся рядом с самим узлом. Их чистят при помощи специального средства, после чего устанавливают на прежнее место. Внутренние каналы корпуса прочищают при помощи сжатого воздуха — для этого можно воспользоваться компрессором либо специальным баллончиком, продающимся в автомагазине. Заливать внутрь какое-либо агрессивное средство очень рискованно, поскольку это может стать причиной разрушения полимерных и резиновых уплотнителей.

На саму дроссельную заслонку нужно нанести средство для чистки и оставить её приблизительно на 10–20 минут. После этого остатки чистящего состава вместе с грязью и маслом удаляются при помощи небольшой тряпочки. Внимательно проверьте, чтобы внутри не оказалось никаких отложений и твёрдых частиц, поскольку они могут стать причиной повреждения двигателя впоследствии. Сборка выполняется в обратном порядке, причём прокладка и все изношенные уплотнители должны быть новыми.

Если вы являетесь счастливым обладателем современного высокотехнологичного автомобиля, то процедура чистки будет немного отличаться. При демонтаже нужно снять все провода, стараясь не повредить разъёмы, а также осмотреть контактные площадки, которые должны быть чистыми. Чистка электронной дроссельной заслонки выполняется аналогичным образом, однако струю воздуха и специального средства нельзя направлять на приводной мотор, на разъёмы и открытые контакты. При сборке также следует быть особенно аккуратным, чтобы не замкнуть между собой провода. В этом случае при малейшей неуверенности в своих силах стоит обращаться к квалифицированному специалисту, работающему на хорошей СТО.

Вне зависимости от того, каким именно образом вы собираетесь чистить дроссельную заслонку, не используйте наждачную бумагу или грубые щётки, поскольку они могут снять большую часть специального покрытия узла. Оптимальным вариантом будет простая хлопчатобумажная тряпочка, купленная в хозяйственном магазине или сделанная из старой одежды. Гарантию безопасности даст вам микрофибра, однако такая ткань будет стоить достаточно дорого, тогда как после чистки дроссельной заслонки использовать её будет невозможно. Не следует пользоваться ворсистой тряпочкой из синтетического материала — помните, что всё, что останется внутри корпуса дроссельной заслонки, с вероятностью в 99% окажется в цилиндрах мотора. Чтобы избежать попадания пыли внутрь разобранного узла, занимайтесь очисткой дроссельной заслонки в помещении — дома либо в гараже.
