Регулятор холостого хода

Где расположен

Особенностью автомобиля Приора является установка двух кислородных датчиков. Они имеют одинаковый принцип действия, но разные функции.

Каталитический нейтрализатор (катализатор) — это элемент выхлопной системы двигателя, способствующий уменьшению токсичности выхлопных газов.

Первый лямбда зонд установлен в выпускном коллекторе перед катализатором, второй — после. С помощью такой конструкции бортовой компьютер получает информацию о неочищенных выхлопных газах и тех, которые прошли этап очистки в катализаторе.

На качество работы двигателя влияет количество кислорода, поступающего в камеры сгорания. Если это количество недостаточное или в избытке, эффективность двигателя снижается, а так же возрастает расход топлива.

В Москве эксплуатируются разные модификации автомобиля Лада Приора. В зависимости от года выпуска, а так же количества клапанов в двигателе (16 или 8), расположение датчиков может незначительно меняться.

Лада Приора Седан Левиафан Мойя › Бортжурнал › РХХ или проблемы с пуском двигателя и холостым ходом

С четверга началась такая беда: когда пускаю холодный двигатель — он не пускается.После обеда (вроде еще и тепло было довольно таки), пытаюсь завести, но ни с первой попытки, ни со второй — двигатель не завелся. С третьей попытки, когда поворачивая ключ зажигания я поддал газку, двигатель пустился, но как только я отпустил педаль — обороты упали до 600, потом до 350-400, двигатель заколбасило и он заглох. То же произошло и со второго раза.Пришлось держать педаль газа, ногой удерживая обороты около 1000. Долго не грел и через минуту поехал. Отпускание педали газа (на первой передаче) приводило к остановке машины и двигателя.В выходные пару раз по месту ездил — проблема осталась. Сегодня завел также, с регулировкой оборотов ногой. Кстати, когда мотор прогревается до рабочей температуры — все нормально!Но — отсутствие стабильного ХХ — это поломка, которую надо устранять, в связи с чем было принято решение менять РХХ.

Немного матчасти:Регулятор холостого хода — является устройством, которое необходимо в системе для стабилизации оборотов холостого хода двигателя.РХХ представляет из себя шаговый электродвигатель с подпружиненной конусной иглой. Во время работы двигателя на холостом ходу, за счет изменения проходного сечения дополнительного канала подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает, необходимое для его стабильной работы, количество воздуха. Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки.На прогретом до рабочей температуры двигателе контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет РХХ увеличивает обороты и, таким образом, обес-печивает прогрев двигателя на повышенных оборотах коленвала. Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель.Регулятор холостого хода установлен на корпусе дроссельной заслонки (см. Фото-4) и крепится к нему двумя винтами.РХХ является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода лампа «CHECK ENGINE» не загорается.(Источник — www.priorovod.ru/showthread.php?t=35392) Спасибо ребятам за инфу)

В прошлом году я разбирал свой РХХ, смазал его и собрал на герметике. В этот раз — купил новый. (А старый хочу разобрать и посмотреть в чем дело. На первой фотке видна красная стрелочка — эти штифты я вытаскивал, когда разбирал РХХ. В его устройстве нет ничего сложного. Главное потом собрать правильно!Но это позже).Итак. Был такой:

Полный размер

Свежеснятый с машины РХХ

Полный размер

вид исполнительного механизма

Полный размер

новый РХХ

Полный размер

вид исполнительного механизма. Несколько отличается вид запорной иглы

Полный размер

ну и место, куда это дело

Всем добра!

Полный размер

обороты после запуска (

Форсунки

Спустя 100-150 тысяч километров форсунки могут перестать правильно распылять топливо. На холодную ЭБУ по умолчанию работает в «прогревочном» режиме, устанавливая одинаковые значения впрыска для всех форсунок. Как только мотор прогревается и поступают правильные значения от лямбда‐зонда, меняется коррекция впрыска. И тут начинаются проблемы. Если вовремя обнаружить неисправность, можно ограничиться чисткой форсунок. Для этого их демонтируют с автомобиля и устанавливают на специальный стенд, где проходит ультразвуковая очистка. Эта технология позволяет удалить все загрязнения и вернуть форсунки в исходное состояние.

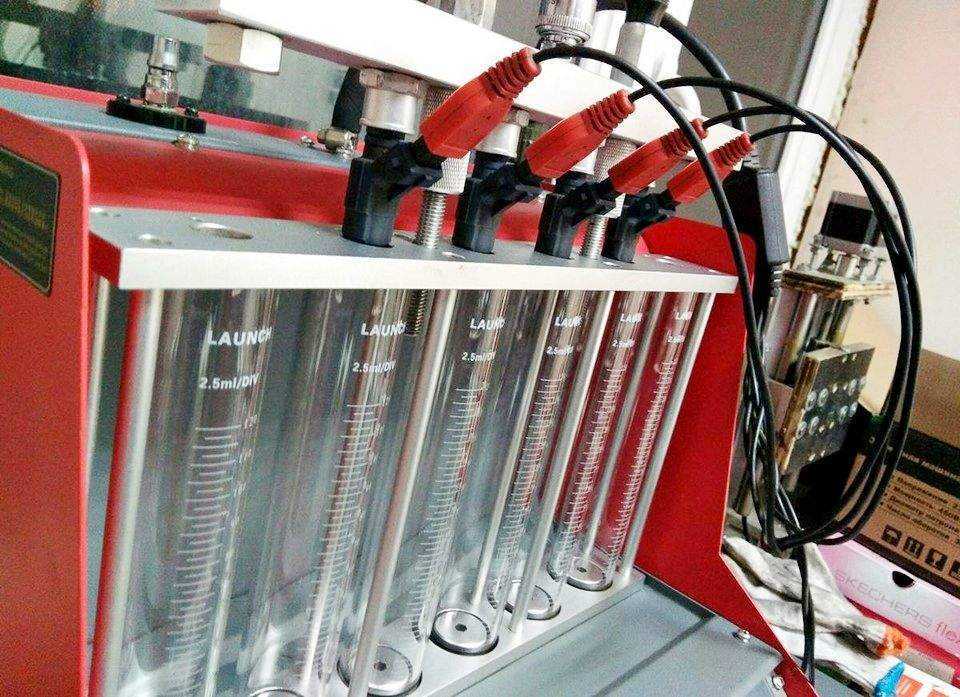

Профессиональная очистка форсунок

Однако не всегда проблема в загрязнении. Не исключен обрыв в цепи питания. Чтобы это понять, нужно поочередно отключать каждую форсунку и следить за работой двигателя. Но лучше, конечно, обратиться к опытному диагносту, который определит точное состояние форсунок, их работу и выставит правильные коррекции.

Выбираем регулятор на замену

На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА)

При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета

Высота выступа иглы над корпусом составляет 23 мм.

Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.

Основные виды и устройство клапанов ХХ

В зависимости от типа двигателя применяются три основных вида электромагнитных клапанов:

Соленоидный;
Роторный;
Шаговый.

Соленоидный вариант представляет собой электромагнит в виде втягивающей катушки с сердечником, установленным на входе в канал холостого хода.

При подаче питания на катушку сердечник втягивается, открывая проходное отверстие канала.

При обесточивании катушки сердечник возвращается в начальное положение, запирая канал.

Роторный тип клапана работает по такому же принципу, как и соленоидный. Но вместо сердечника используется ротор, который вращается в разных направлениях, плавно изменяя сечение проходного канала холостого хода.

При этом применяется широтно-импульсная модуляция (ШИМ), предусматривающая высокую частоту подачи управляющих сигналов на открытие или закрытие клапана.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заполнять Европротокол при ДТП

Шаговый клапан холостого хода, по сути, это электродвигатель, выполненный в виде кольцевого магнита и четырех обмоток.

Управляющие сигналы от блока ЭБУ подаются поочередно на одну из обмоток, в результате чего вращается ротор, плавно изменяющий сечение проходного канала от его полного открытия до полного закрытия.

Диагностика РХХ

В идеале диагностика регулятора должна производиться на стенде, который сможет воспроизвести импульсы бортового компьютера. На практике это дорого, используются бюджетные способы проверки. В любом случае алгоритм действий на начальном этапе одинаковый:

затягивается ручной тормоз, под колеса устанавливаются противооткатные устройства – башмаки;
отключайте клемму «-» от батареи АКБ;
зная, где находятся датчики ДПДЗ и ДМРВ, определяется местонахождение РХХ;
клапан отключается от бортового компьютера (вытаскивается штекер из разъема).

Демонтаж клапана

Дальнейшие шаги отличаются для разных методов проверки.

Проверка вручную

Простейшим методом, как проверить РХХ в электронной системе распределения впуска, является ручная диагностика (потребуется помощник):

отсоединяется штекер РХХ из разъема;
откручиваются два винта, прибор демонтируется;
регулятор вновь подключается к ЭБУ, но остается в руках мастера;
помощник заводит двигатель, шток в это время должен втянуться в катушки полностью, затем, получив импульс от компьютера, выдвинуться на некоторое расстояние.

Ручная проверка РХХ

Другими словами, проверяется работоспособность штока, владелец убеждается, что эта деталь не погнута, не заклинивает внутри клапана. Однако, это не дает 100% гарантий, что данная модификация РХХ полностью соответствует прошивке ЭБУ контроллера. Игла выдвигается, но на неизвестную величину. В первом случае проверяется разъем, во втором – штекер, маркировка имеется только на штекере.

При классическом варианте проверки «от простого к сложному» этот этап является начальным, дальше следует проверить целостность проводов и катушек, состояние байпасного канала, износ иглы. Только после указанных действий можно собрать самодельный стенд с импульсной подачей напряжения для комплексной диагностики РХХ.

Диагностика мультиметром

На этом этапе понадобится тестер РХХ проверяется этим прибором в двух режимах:

омметром – при замыкании щупами мультиметра контактов C – D и A – B сопротивление должно иметь значение 40 – 80 Ом, D – C и A – D равняться бесконечности;
вольтметром – при включении зажигания величина напряжения достигает 12 – 20 В.

proverka-testerom

Импульсная проверка на самодельном стенде

Поскольку стенд стоит 1 500 – 1800 рублей, а регулятор 300 – 500 рублей, покупка прибора экономически не выгодна рядовому пользователю. Простая схема без микрочипов приведена ниже:

в ней использована 6 В зарядка от любого мобильного устройства;
колодки штекеров имеются в свободной продаже;
вначале нужно отключить РХХ от бортового контроллера, затем проверяется ход штока;
яркое свечение лампы на схеме свидетельствует о неисправности самого штока;
если лампа горит в пол накала, узел считается исправным.

Схема приспособления для проверки РХХ

Использование чистящего средства позволит восстановить работоспособность штока, но только при засорах. Если эта деталь согнута, нужно заменить регулятор целиком.

Методы диагностики РХХ

По правилам проверка автомобильного РХХ проводится на особом стенде. Он зачастую встречается лишь в крупных автотехцентрах. Обращение в них имеет смысл только в экстренных случаях, когда иными способами определить причину поломки не удалось. Обычно выяснить, что деталь сломалась можно и самостоятельно.

Но сначала стоит удостовериться, что сломался именно этот элемент, так как подобные признаки могут встречаться и при иных поломках. Для этого требуется максимально быстро разогнаться на машине. Проводить испытания желательно на свободной большой площадке или пустынном участке дороги, чтобы не помешать другим участникам движения. Если динамические показатели машины не изменились, скорее всего, сломался этот элемент. Если мотор стал хуже тянуть и разгоняться, то потребуется проверка не только регулятора холостого хода, но и диагностика мотора. Такое поведение машины нередко указывает на серьёзные неполадки силовой установки или на совокупность неисправностей, включая поломку РХХ.

Также нелишне узнать, присутствуют ли какие-либо коды неисправностей на бортовике. Найденные ошибки можно расшифровать на специальных сайтах в Интернете. По ним можно понять, связана ли поломка с РХХ или нет.

Диагностику датчика рекомендуется начинать с визуального осмотра. На нём нередко можно увидеть нагар и прочие отложения, поломку иглы и других элементов. Неисправная деталь ремонту не подлежит. Поэтому в случае обнаружения внешних дефектов её необходимо заменить. Нагар же можно удалить средством для чистки карбюратора. Этим составом рекомендуется почистить и весь дроссельный узел, так как, вероятнее всего, он тоже загрязнён.

Если видимых повреждений не обнаружено, следует продиагностировать деталь и проводку. Для этого существует несколько способов.

Первый способ. Для него потребуется диагностический сканер и программа для компьютера или ноутбука. Иногда встречаются приложения и для смартфонов. Например, можно взять адаптер адаптер ELM327 и программу OpenDiagMobile. Это устройство простое и недорогое. Сложностей с поиском данной программы обычно не возникает.

В меню рекомендуется установить положение датчика на 20 шагов больше, чем нынешнее. Понаблюдать, как работает клапан.

Второй способ. Бывает, что вышел из строя не сам регулятор, а повреждена проводка. Этот дефект приводит к неправильной работе детали. Чтобы обнаружить проблему, необходимо воспользоваться мультиметром. Измерения производятся так:

Заглушить двигатель;
Перевести измерительное устройство в режим вольтметра;
Удалить разъём с детали;
На мультиметре поставить значения 0–20 Вольт;
Померить напряжение на отключённом разъёме. Оно будет составлять 12 Вольт. Если значение иное, присутствует обрыв проводки. Его следует найти и устранить.

Третий способ. Проверка рхх мультиметром. Прибором, установленным на омметр, замерить сопротивление детали. На тестере установить значение 0–200 Ом. Сначала следует померить сопротивление на выходах A и B, а затем — на C и D. Клемму необходимо отключить. Если РХХ работоспособен, на дисплее высветится 50–55 Ом. А сопротивление между A и C или B и D будет равно бесконечности. Если значения отличаются от указанных, деталь следует поменять.

Четвёртый способ. Удалить датчик и дроссельный узел со своего места. При включении и выключении зажигания, можно будет вживую увидеть, как функционирует деталь. Метод позволяет определить сбои в её работе, подозрительные шумы и звуки.

Причины неисправности ДХХ бывают электрическими и механическими. Деталь чаще всего ломается от времени или из-за низкого качества. На её срок службы влияет регулярность технического обслуживания и особенности эксплуатации автомобиля. Датчик неремонтопригоден. Можно лишь выполнять очистку его элементов от загрязнений. В остальных случаях устранить проблему поможет только замена детали.

Фильтр воздушной очистки

Фильтрующий элемент воздуха необходим для предварительного очищения воздуха от частиц пыли, грязи и сажи перед его смешиванием с топливом, и последующим попаданием в камеру сгорания.

Если фильтр Opel Astra H загрязнен, то воздух преодолевает повышенное сопротивление перед попаданием во впускной коллектор либо поступает в него с перебоями, что негативно сказывает на процессе смешивания с горючим. В результате этого можно ожидать:

Повышенных оборотов двигателя.
Увеличенный расхода топлива.

Для устранения неполадок достаточно заменить фильтр на новый. Лучше отдать предпочтение оригинальной продукции, так как в таком случае он прослужит дольше.

Датчик холостого хода Лада Приора 16 клапанов

Автомобили с инжектором, к которым относится и Лада Приора 16 клапанов, имеет специализированный датчик холостого хода. Именно этот датчик поддерживает постоянные обороты силового агрегата непосредственно на холостом ходу. Случается так, что автовладелец начинает замечать такую странность, при которой холостой ход скачет в совершенно недопустимых пределах. В данной ситуации следует как можно скорее проверить регулятор холостого хода, а для этого нужно знать, где находится это устройство в вашем авто. После диагностики зачастую выясняется, что нужна замена.

Эффект от неисправности РХХ довольно сильно похож на эффект от некорректной работы датчик положения дроссельной заслонки. Однако в данном случае, когда датчик неисправен, обязательно загорается лампочка «Check Engine», ведь сигналы, поступающие от педали газа, системы зажигания, или регулятора топлива и так далее, проходят непременно через ЭБУ и сигнал выводится на приборную панель. А вот датчик холостого хода не интегрирован в общую систему, поэтому никаких сигналов не подает. Следовательно, Лада Приора 16 клапанов нуждается в проверке, при симптомах неисправности датчика.

Неисправности на Priora датчика холостого хода

Как и у всего остального, у неисправных датчиков холостого хода имеются свои верные признаки, назовем их:

Силовая установка глохнет в момент воздействия на электронную педаль газа, непосредственно в режиме холостого хода.
Обороты мотора резко меняются.
Обороты «движка» резко начинают падать, когда водитель включает дополнительные опции.
Не происходит никаких изменений, когда автомашина переключается на холостой ход.

Каковы причины появления неполадок? Все очень просто, как правило, бывает 2-е основные причины: обрыв контактов, располагающихся посередине корпуса регулятора, и а также когда изношена направляющая игла.

Как заявляют специалисты, на причинах заострять внимание не стоит, самое главное найти неисправный агрегат, и тогда вы сможете предотвратить вероятные серьезные последствия, которые повлекут за собой поломку силового агрегата

Расположение датчика холостого хода

Дабы самостоятельно проверить работает исправно или нет датчик холостого хода, следует знать, где находится он на рассматриваемой нами Лада Приора 16 клапанов. Расскажем как его найти. Необходимо залезть в подкапотное пространство и извлечь пожух «движка», который выполнен из пластика. Затем внимательно посмотрите на дроссельный узел. Если вы будете смотреть в сторону хода движения авто, то нужный нам агрегат будет располагаться с правой стороны. Это регулятор. Его следует очистить при необходимости и снять и проверить. Для демонтажа вам пригодятся крестообразные отвертки (большая и маленькая), плюс магнитная телескопическая рукоять.

Демонтируем регулятор на Priora

Отсоединяем колодку с проводами от регулятора. Затем откручиваем пару болтов, как раз для этого вам и понадобится маленькая отвертка, ведь места там крайне мало, и вероятно, большая отвертка там не поместится. После открученных болтов нужно аккуратно из посадочного гнезда извлечь РХХ.

Производим диагностический осмотр

Итак, деталь снята, теперь вы можете самостоятельно визуально диагностировать неисправность и определить, нужна замена, или будет достаточно провести чистку. В случае, если вы не обнаружили каких-либо механических повреждений, и устройство не вызывает подозрений и желания заменить его, то нужно всего лишь почистить образовавшийся нагар. Все что вам понадобится для данной манипуляции – ветошь (чистая) и средство для чистки карбюратора. Средство заливаем во все отверстия, протираем тряпкой и даем подсохнуть. Когда регулятор станет чище, еще раз осмотрите его на предмет механических повреждений.

После проведенной чистки РХХ требуется правильно установить на свое законное место. Делать все нужно пошагово, как и при демонтаже, но, конечно же, в обратной последовательности.

Важно знать, что когда вы установите РХХ, заведете Ладу Приору с 16 клапанами, то обороты «движка» сразу достигнуть наивысшей отметки. Не стоит этого бояться, ведь датчику требуется настроиться на нормальную работу

Когда вы будете осуществлять повторный запуск мотора, этого уже не произойдет, поскольку РХХ будет работать в правильном для себя режиме.

Подведем итоги

Как видите, на Ладе Приоре 16 клапанов легко можно самостоятельно найти неисправность на датчике холостого хода. Осуществить замену вы тоже можете самостоятельно, при необходимости, это не занимает много времени, и не требует вложений (только на приобретение нового устройства).

Принцип действия

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

Принцип действия РХХ

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

ключ поворачивается, включается зажигание;
шток выдвигается до упора, игла перекрывает байпасный канал;
в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
на обмотки подается напряжение, клапан возвращается в открытое положение.

Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.

Инжектор

Для работы инжекторного двигателя не годится чистый бензин, поэтому на входе коллектора установлена дроссельная заслонка с индивидуальным датчиком ее положения в каждый момент времени. При запуске мотора или во время остановки машины с работающим двигателем происходит следующее:

компьютер получает информацию об оборотах вала двигателя;
анализирует, как работает мотор, то есть уточняет целевое назначение;
затем сравниваются показания датчика положения дроссельной заслонки и воздуха, то есть, контроллер «понимает», что заслонка закрыта, а в цилиндры поступает обедненная смесь;
открывается клапан РХХ, воздух подается в обход заслонки для поддержания оборотов на запрограммированном уровне

Фактически в процессе участвует несколько устройств системы электронного зажигания. Если машина глохнет или присутствуют симптомы прочих неисправностей, диагностика производится вручную, поскольку обратной связи (самодиагностики) данный прибор не имеет.

В дизельном моторе дроссельной заслонки нет, регулятор холостого хода бесполезен, используются другие способы регулировки малых оборотов.

Как заменить датчик холостого хода

Перед началом работ снимите минусовую клемму с аккумулятора. От заменяемого датчика отсоедините четырехконтактныю колодку, предварительно нажав на фиксатор из пластика (если он имеется). Выкрутите пару винтов, крепящих регулятор. Возьмите новое устройство, смажьте моторным маслом уплотнительное кольцо, пружину и шток: это увеличит срок службы регулятора.

Теперь нужно произвести калибровку вновь установленного изделия. Для этого поставьте минусовую клемму аккумулятора на место и включите зажигание на 15 секунд, не запуская двигатель. За это время блок управления произведет калибровку в автоматическом режиме. Далее заведите мотор и проверьте, как функционирует датчик на работающем силовом агрегате. Если холостые обороты выше нормы, то процедуру нужно повторить (возможно, не один раз). При нормально работающем регуляторе холостого хода на непрогретом двигателе тахометр покажет примерно 1000 об/мин. После достижения рабочей температуры, они упадут в район 800 об/мин. Стоит отметить, что расхождение с этими показателями может быть вызвано использованием некачественного топлива.

Проверка датчиков

Перед тем, как проверить лямбда зонд, необходимо ознакомиться конструкцией двигателя и устройством лямбда зондов.

Визуальная

Включает в себя осмотр видимых элементов конструкции (электрической проводки, разъема подключения и корпуса самого датчика) на предмет механических повреждений, нарушения целостности или скопления сажи.

Подробная

С помощью вольтметра возможна проверка электрической проводки, разъема, датчика, а так же электронного блока управления.

Проверка лямбда зонда:

прогрев и остановка двигателя;
подключение вольтметра к контактам датчика;
запуск двигателя и однократное доведение стрелки тахометра до отметки 2500 оборотов в минуту;
отключение шланги регулятора давления топлива;
проверка показателей вольтметра. Если оно равно или меньше 0.8 В — лямбда зонд неисправен.

Если напряжение, подаваемое на датчик, не равно 0.45 В, необходима подробная диагностика блока управления, который находится под приборной панелью в салоне автомобиля.

Компьютерная диагностика:

подключение диагностического компьютера к разъему бортового компьютера;
сканирование журнала бортового компьютера на предмет ошибок;
отслеживание технических показателей двигателя при работе в разных режимах (применяется не всегда). Позволяет определить эффективность кислородного датчика;
расшифровка выявленных кодов ошибок.

Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.

Почему глохнет на ходу при сбросе газа Лада Приора

При такой неисправности системы изменяются следующие показания ее работы: увеличивается расход воздуха и топлива, изменяется время его впрыска, шаг регулятора холостого хода вырастает до 75 единиц, изменяется напряжение на клеммах электроприборов.

Немного о причинах

Глохнет на ходу при сбросе газа Лада Приора: причины возникновения этой неисправности чаще всего – это нарушение состава топливной смеси, поступающей в двигатель автомобиля.

Проанализировав методы автовладельцев этой модели автомобиля по устранению этой неисправности, можно сделать вывод, что такое нарушение может быть вызвано неправильной работой как дроссельной системы, так некоторых датчиков и регуляторов. Выявить конкретную причину «плавания» холостого хода поможет полная диагностика машины в автосервисе, хотя иногда получается найти источник неправильной работы мотора самостоятельно. Для этого нужно последовательной отключать или заменять нижеперечисленные датчики и регуляторы на заведомо правильно работающие, снятые с другой автомашины.

Итак, давайте разберемся, что делать при такой неисправности в первую очередь.

Проверяем работу дроссельной заслонки

Очень часто причиной «плавания» холостого хода становится неисправность датчика положения дроссельной заслонки (ДПЗД). Внутри штатно установленной детали со временем протирается графитовая дорожка, поэтому ее меняют на датчик с бесконтактной системой. После замены нужно выполнить сбрасывание ошибки датчика. Для этого следует отключить клеммы с аккумуляторной батареи на 30 и более секунд.

Также необходимо проверить чистоту и целостность патрубка, идущего от воздушного фильтра к дроссельной заслонке, и отрегулировать натяжение троса с педали газа, идущего к ней.

Возможна также ситуация, когда пришла в негодность прокладка дроссельного узла или сам узел нуждается в тщательной чистке (в него могло попасть моторное масло) специальными составами для промывки карбюраторов.

Меняем регулятор холостого хода

Специалисты автосервисов признаются, что иногда им приходится долго подбирать правильно работающий (несмотря на то, что новый) регулятор холостого хода для стабилизации холостого хода двигателя. Именно в этом случае вам, прежде чем сдавать в сервис свое авто, стоит воспользоваться регулятором РХХ, снятым (на время) с исправного автомобиля этой же марки.

Замену самого регулятора холостого хода желательно проводить совместно с работами по очистке дроссельной системы автомобиля.

Меняем датчик массового расхода воздуха

Определить работоспособность этого датчика (ДМРВ) достаточно просто. Нужно замерить мультиметром напряжение на его клеммах при заглушенном двигателе. Оно должно быть менее 1 вольта. Если оно превышает это значение, то этот датчик требует замены.

Другие причины

Помимо вышеперечисленных неисправностей, автовладельцы Приоры прибегают к следующим видам ремонта своего автомобиля, направленных на устранение «плавания» холостого хода:

замена датчика детонации (ДД) или датчика коленчатого вала;
чистка датчика скорости (ДС), топливной сетки или топливного фильтра;
проверка целостности проводов, подходящих к датчикам, чистоту их клемм;
регулировка давления топлива или работы системы подсоса воздуха автомобиля;
увеличение мощности электрогенератора с помощью добавления в его цепь еще одного диода;
меняют регулятор напряжения;
настраивают правильную работу клапана абсорбера;
проверяют содержание углекислого газа в топливной смеси и правильность функционирования датчик кислорода (лямбды), или отключают его программно;
проводят сброс электронного блока управления (ЭБУ) автомобиля. Для этого на некоторое время отключается аккумуляторная батарея, а затем после ее подключения проводится «самообучение» электронной системы;
выполняют перепрошивку электронной системы автомобиля.

Вообще, такая ситуация способна возникнуть даже из-за плохого качества заливаемого топлива. Помимо смены заправки, может потребоваться очистка топливной системы.

Ситуация когда Лада Приора глохнет на ходу при сбросе газ, может возникнуть как по одной из вышеперечисленных причин, так и по их совокупности. Поэтому перед покупкой новых деталей (во избежание ненужных затрат) рекомендуется провести диагностику работы системы автомобиля в автосервисе.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
