Почему возникают поломки

Если знать, что сокращает срок, который способна прослужить запчасть, можно максимально отстрочить поломку.

Основные причины

Деталь может выйти из строя из-за такой банальности, как недостаточное количество смазки. На нее негативно влияет минусовая зимняя температура, а кроме того, кардан обычно расположен над выхлопной системой, при работе двигателя она греется и тем самым медленно высушивает смазку. Опасны попавшие в смазку металлическая стружка, песок или окалины.

К коррозии приводят два

попавшие внутрь вода, грязь или иные вещества, вызывающие коррозию;
некорректная посадка, погрешности формы мест посадки приводят к феттинг-коррозии, то есть контактному разрушению.

Отклоняется от посадочной поверхности деталь тогда, когда основание, на котором она установлена, неплоское.

Также не проходят бесследно неправильное обращение, непропорционально разделенная нагрузка и превышенная кромочная нагрузка. Возникнут проблемы и в случае, если материалы, использованные для изготовления вала и подшипников, не сочетаются.

Дополнительные факторы

Неблагоприятно повлияет на запчасть не только недостаток смазки, но также, что естественно, ее плохое качество и даже смена сорта, плюс изменения в условиях работы смазочной системы.

Дадут знать о себе и увеличившиеся частота вращения с нагрузками, перегревы и иные ухудшения рабочих условий.

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

Техническое обслуживание автомобилей

Публикация:

Техническое обслуживание карданных передач

Читать далее:

Техническое обслуживание ведущих мостов автомобилей

Техническое обслуживание карданных передач

На современных автомобилях устанавливаются открытые карданные передачи, состоящие из одного или нескольких карданных валов, промежуточных опор, карданных шарниров и шлицевых соединений. Отличия карданных валов заключаются в числе и длине карданных валов, числе и конструкции промежуточных опор, размере труб карданных валов и шарниров. На рис. 96 указаны особенности конструкции карданных передач грузовых автомобилей в зависимости от числа ведуших осей, а на рис. 97 указана установка карданных валов и промежуточных опор автобуса ЛиАЗ-677.

Рис. 96. Карданные передачи грузовых автомобилей:
а – двухосного с приводом на заднюю ось; б – двухосного с приводом на обе оси; в — трехосного с приводом на все оси; 1 — карданный шарнир; 2, 4 — карданные шары; 3 — промежуточная опора

Дополнительные материалы по теме:

Наиболее часто встречающимися неисправностями карданной передачи являются: износ игольчатых подшипников (рис. 97, б) и крестовин карданных шарниров, подшипников промежуточных опор, шлицевых соединений, сальников и торцовых уплотнений подшипников, ослабление креплений фланцев вилок и ведущей шестерни заднего моста, кронштейнов промежуточных опор, крышек подшипников, погнутость или нарушение балансировки валов.

Рис. 97. Карданная передача автобуса ЛиАЗ-677:
а — установка карданных валов и промежуточных опор: 1 — кронштейн промежуточной опоры основного карданного вала; 2 — основной карданный вал с промежуточным валом в сборе; 3 — кронштейн промежуточной опоры карданного вала заднего моста; 4 — карданный вал заднего моста с промежуточным валом в сборе; б — карданный вал заднего моста: 1 — фланец-вилка; 2 — болт; 3 — карданный вал заднего моста; 4 — крестовина; 5 — опорная пластина; 6 — пластина-замок; 7 — игольчатый подшипник; 8 — скользящая вилка; 9 — сальник; 10 — гайка; 11, 14 — отражатели; 12 — подушка опоры; 13 — шариковый подшипник; 15 — промежуточный карданный вал; 16 — сальник подшипника; 17, 18— крышки подшипника; 19 — стопорная шайба; 20 — стопорное кольцо; 21 — уплотнительное кольцо; 22 — торцовое уплотнение игольчатого подшипника

Исправность карданной передачи определяется внешним осмотром, а при движении автомобиля — на слух. Характерными признаками неисправностей карданной передачи являются повышенный шум вследствие износа деталей, особенно хорошо слышимый при движении автомобиля накатом, вибрация карданных валов. Износ крестовин и шлицсвых соединений определяется по толчкам, происходящим при трогании с места, или сильным стукам при переключении передач. Признаком погнутости или нарушения балансировки карданного вала является его биение при вращении. Повышенный износ деталей карданной передачи может быть вызван недостаточной смазкой или ослаблением креплений.

Обслуживание карданной передачи заключается в проверке при каждом -ТО состояния креплений фланцев карданных валов, крышек подшипников и кронштейнов промежуточных опор и подтяжке всех болтов креплений до отказа. Периодически проверять посадку крестовин в подшипниках и подшипников в вилках. Для проверки крепления фланцев следует поставить рычаг коробки передач в нейтральное положение, а стояночный тормоз растормозить и под колеса автомобиля подложить упоры. При обнаружении ослабления крепления фланца рас-шплинтовать болты (гайки) крепления и затем подтянуть их до отказа (моменты затяжки указаны в Руководствах по эксплуатации автомобилей) .

Необходимо своевременно смазывать карданную передачу (подшипники, шлицевые соединения). На автомобилях выпуска прежних лет смазка игольчатых подшипников крестовин производится через масленку при ТО-1 маслом, применяемым для коробки передач.

При замене карданных валов, фланцев-вилок, скользящих вилок следует иметь в виду, что карданные валы должны быть динамически сбалансированы. На трубе вала и на скользящей вилке имеются стрелки. При сборке шлицевых соединений следует учесть, что эти стрелки должны совпадать.

Рекламные предложения:

Читать далее: Техническое обслуживание ведущих мостов автомобилей

Категория: —
Техническое обслуживание автомобилей

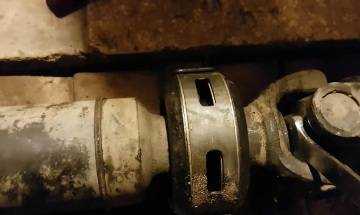

Как ремонтируется или меняется подвесной подшипник: схема работы

Подвесной подшипник в большинстве случаев поддается ремонту. Исключение составляют случаи, когда:

элемент несъемный;
очень сильно поврежден;
имеет слишком сложное строение, не подразумевающее разбор.

Также хотим отметить, что самое грамотное решение – это произвести замену узла. Стоимость таких подшипников не столь высока, поэтому имеет смысл произвести замену. И разумеется, лучше всего для этого подбирать именно оригинальные модели или модели от известных производителей:

Подвесной подшипник карданной передачи выдерживает высокие нагрузки, которые усиливает плохое состояние дорог. Учитывая это, чтобы деталь могла обеспечивать к опоре надежное подвижное крепление, за ней нужно тщательно следить и ремонтировать, как только обнаружатся признаки поломки.

Как правильно собрать и разобрать кардан

Сборка карданного вала – операция, требующая ответственного подхода. При неправильной сборке кардана нарушается балансировка и как следствие появляется вибрация. Мы расскажем вам как правильно собрать кардан и что нужно сделать, если вы только собираетесь его разобрать.

К слову сказать, вибрация может появиться даже после правильной сборки, но об этом в другой статье.

Если вы еще не успели разобрать кардан

Если вы только планируете разобрать карданный вал обязательно поставьте метки с помощью маркера или керна на всех узлах. Если собираетесь менять крестовину, необходимо пометить как фланец стоит относительно приварной вилки в трубе. При замене подшипника поставьте метки на комплекте под опору. Тоже касается прочих узлов!

Предварительная разметка, это основа в любом деле. Эта несложная операция, избавит вас от последующих проблем с обратной сборкой.

Если карданный вал уже разобран

Бывают случаи, когда карданный вал по неосторожности разошелся в шлицах при демонтаже. Или автолюбитель по неопытности заранее не поставил метки, при замене крестовины или подвесного подшипника

Внимательно присмотритесь, на некоторых карданных валах европейского производства метки ставятся на заводе в виде выпуклых треугольников, накерненых стрелок и точек, иногда метками выступают балансировочные пластины выгнутой формы и даже пресс-маслёнки.

Примечание: на всех карданных валах со смещенными крестовинами друг относительно друга есть метки.

Если вы не обнаружили меток, у вас есть два варианта — обратиться к специалистам для балансировки карданного вала или попытаться самостоятельно найти правильное положение.

Чего не стоит делать

В случае если разобрались шлицы, не следует слушать советов вроде «Можно просто переставляя по шлицу кататься, когда уйдет дисбаланс-то — это и есть правильное положение». Во-первых — это неправильно, во-вторых — очень долго.

Перебирая положение шлицов, вы добьетесь уменьшения вибрации, но с большой вероятностью не найдете правильное положение кардана. Дисбаланс уменьшится, ощущение вибрации по кузову пропадет, но мелкая неощутимая вибрация на кардане останется.

Мелкая вибрация может быстро разрушить подвесной подшипник, крестовину. Также с большой вероятностью пострадает коробка, мост или раздатка — обычно первыми признаками служат протечка сальников.

Секрет правильной сборки

Профессионалы знают, что есть всего три положения, в которых может быть собран карданный вал, и вот почему:

Крестовины кардана должны работать в одной симметрии, чтобы обеспечивать равную угловую скорость;
По стандартам заводов изготовителей — фланец-вилки должны быть в одной плоскости, это в равной степени относиться и к приварным вилкам в трубу.
Если на заводе вилки кардана смещены на то на кардане обязательно стоят заводские метки.

Теперь несложно догадаться, что соблюдение этих условий возможно только в двух положениях. Соберите карданный вал, соблюдая эти условия — если вибрация не исчезнет, переверните кардан в шлицах на 180 градусов.

Что касается установки карданного вала на автомобиль. Расположение приемных фланцев на мосту, коробке или раздатке ни имеет никакого значения. Главное, хорошее прилегание фланца карданного вала к приемным фланцам на автомобиле.

Этот процесс может отнять массу времени и сил. Чтобы избежать этого, вы можете обратиться в «Кардан Вал Север» и произвести балансировку карданного вала.

Эластичная муфта карданного вала

Карданный вал состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.

Эластичная муфта выполняет функцию буфера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

износа металлических втулок;
износа корпуса;
разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

Автомобиль загоняется на эстакаду или смотровую яму;
Снимается защита двигателя;
Осматривается корпус муфты и оценивается состояние болтового соединения.
Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Замена подвесного подшипника газель | Справочник конструктора-машиностроителя

Ремонт Газель, Соболь, Волга несмотря на безусловную популярность среди населения нашей страны, автомобиль ГАЗЕЛЬ, к сожалению, не отличается высокой надежностью.Ресурс большинства узлов подобных авто крайне маленький ( прежде всего, быстрейшему износу подвержены : инжекторный двигатель, КПП, ходовая часть, электрика автомобиля ).При этом автомобиль ГАЗель отнюдь не гарантирует возможность любителям кустарного ремонта осуществить такие операции подобно диагностике и ремонт двигателя, ремонт ходовой самостоятельно ( разве что еще несложный кузовной ремонт или слесарный ремонт можно провести самостоятельно « в гараже » ).

https://youtube.com/watch?v=N85bpm_SSOc

Поскольку у последней опоры места крепления к перекладине рамы расположены на большем расстоянии друг от товарища, потребуется просверлить в перекладине рамы два лишних отверстия диаметром 9 мм для крепежных болтов.Ограничиться сверлением только одного отверстия невозможно : ось подшипника опоры необходима остаться на том же местечке, где была прежде.Отверстия для новейшей опоры необходимы угодить на одной прямой с давними.Расстояние между серединами новейших дыр должно составлять 170 мм.Так что выполнить их можно « по месту », приложив кронштейн крепления новой опоры к перекладине рамочки, или воспользовавшись измерительным инструментом ( линейкой, штангенциркулем ).

Профессиональный подход Ремонт Газелей ( причем, не только серьезный, но и маленький ремонт ) должен осуществляться профессионалами с применением нынешнего оборудования, ведь только в этом эпизоде можно обеспечить безопасность эксплуатации а/м и отсутствие вероятности внезапных поломок.Заблуждение полагать, что квалифицированный ремонт и компьютерная диагностика не требуются.ГАЗель – простой, но современный, который нельзя отменить качественного ухода.В подробности, двигатель автомобиля необходимо диагностировать и ремонтировать исключительно посещая авторизованный сервис.Компьютерная диагностика автомобиля обеспечивает быстрейшее выявление неисправностей, а значит, ремонт целых узлов можно будет обмануть также оперативно, что для автомобиля, принадлежащего к классу коммерческих, крайне актуально.Любой, который нельзя отменить комплексный ремонт Газелей, прежде всего, тестирует ходовую часть, ведь именно ее детали являются наиболее частой причиной возникновения серьезных проблем.

Одна из сложностей, с которыми сталкиваются автомобилисты, в том, что на многих иномарках он не поставляется отдельно, а только в сборе, с карданным валом.Однако замена подвесного подшипника возможна и без смены всего карданного вала, главное – наличие профессионального оборудования и многоопытных мастеров с инженерными познаниями.В каждом случае карданный вал придется снять, а также снять промежуточную опору.При замене обязательно ставить метки на фланцах.Перед заменой подвесного подшипника следует провести предварительную диагностику и подтвердить сбой в его работенке.На все проделанные работы компания « Кардан Баланс » дает гарантию, вечные клиенты компании получают скидки.

Необходимо ехать по Каширскому шоссе от МКАДа в страну центра 300 метров.С невинной страны Вы проедете 16 автобусный парк ( стоянка автобусов ), так же вдоль дорожки повстречаете на расстоянии 150 метров приятель от друга две заправки Лукойл.Необходимо повернуть вправо на другой заправку Лукойл, проехать ее просто.Вы заметите огромный красно — бледный вывеску «АвтоМойка», нужно проехать мимо, и через 50 метров слева будут беленькие ворота.Въезжаете в ворота, Вы заметите два синих ангара, в них мы и располагаемся, если немедленно не разберетесь спрашиваете у охраны «КарданБаланс» или «Ремонт карданных валов».Вы на местечке.Добро пожаловать!

С места зрения конструкции карданный вал легок.Он заключается из самого вала, вилочки, 2 фланцев, 2 крестовин — шарниров, уплотнений и крепежа.Карданные валы изготавливаются из трубы или прутика ( цельнометаллического ).С одной страны к ним приваривается шарнирная вилка ( недвижимая ), с другой – шлицевая втулка, на которую насаживается скользящая вилка с шарниром.Шлицевое соединение обеспечивает переменную рабочую длину вала при работающей подвеске.

Вращаясь к нам, Вы зарабатываете : Качественную работу профессионалов по доступной стоимости Изготовление, балансировку и прочие услуги, совершаемые на особом оборудовании Возможность воспользоваться нашей помощью в любом регионе России.Все запасные части, нужные для ремонта и изготовления карданных валов

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

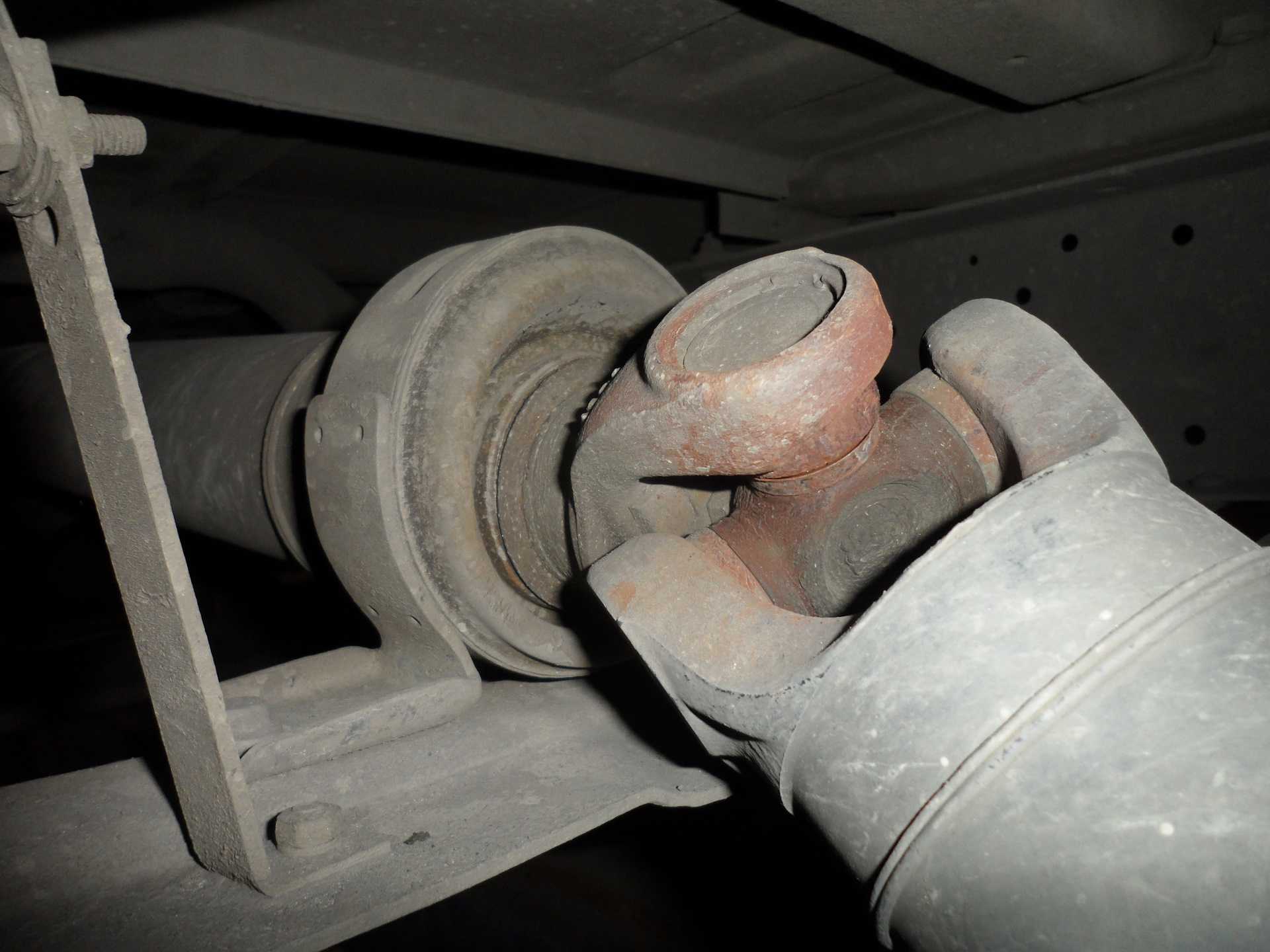

Типы и конструкция промежуточных опор

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

Опоры старого образца для автомобилей до 2002 года выпуска;
Опоры нового образца для автомобилей после 2002 года выпуска;
Опоры для автомобилей «ГАЗель-Бизнес» после 2010 года выпуска.

Опора старого образца

Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.

Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 «Соболь» и на семействе «Волга» моделей 3102, 31022, 31029 и 3110.

Опора нового образца

Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.

Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой «омега Ω»). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 «ГАЗель-Бизнес» с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других «ГАЗелей» налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
Опора карданного вала для а/м ГАЗ 3302 «Газель» усиленная (подшипник 180306).
Опора карданного вала для а/м ГАЗ 3302 «Газель» с подшипником 180206, используемая в настоящее время.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).

Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

Замена крестовины

Замена крестовины на Газели – один из самых распространенных видов ремонта карданного вала. Определить люфт в шарнирном соединении можно достаточно легко – удерживая одну часть кардана, с другой стороны крестовины следует пробовать пошатать вал рукой. Если зазор ощущается, значит, имеется люфт в игольчатых подшипниках шарнирного соединения, но подшипники КВ на Газели отдельно не меняются, так как крестовина продается только целиком в сборе. Также о неисправности крестовины говорит тугой ход в соединении – если фланец хотя бы в одном из положений поворачивается туго, значит игольчатые подшипники «закисли».

Обе крестовины на заднем кардане рекомендуется менять одновременно, так как не исключена возможность, что в скором времени появится лифт и в другом шарнирном соединении. Во избежание появления вибрации также следует пометить обе части разбираемого соединения, чтобы при сборке установить детали в то же положение. Демонтаж крестовины на снятом с автомобиля валу производим следующим образом:

· очищаем части шарнирного соединения от грязи;

· поддев отверткой, демонтируем стопорные кольца игольчатых подшипников (4 шт.), «полукольца» устанавливаются с внутренней стороны «ушей»;

· аккуратно выбиваем или выпрессовываем в тисках игольчатые подшипники – используя молоток, нельзя промахиваться по частям карданного вала, от его повреждения может появиться вибрация;

· полностью разобрав соединение, снимаем с новой крестовины два колпачка с игольчатыми подшипниками, устанавливаем деталь на одной части кардана, запрессовываем подшипники – лучше работу выполнять в тисках, так меньше риска повредить детали;

· ставим два стопора, снимаем два других колпачка, крестовину вставляем в другую часть КВ, запрессовываем оставшиеся подшипники, устанавливаем еще 2 стопора.

Перед запрессовкой подшипников в них следует набить консистентной смазки (например, смазку № 158 синего цвета), в этом случае крестовина прослужит дольше. На заводе смазочные материалы экономят, и в новых крестовинах подшипники почти сухие. Использовать литол не рекомендуется – он не слишком качественный, вымывается водой. Чтобы удобнее было работать, карданный вал разбирают на две половинки. Прежде чем разъединять части, их также следует поместить и при сборке установить в том же положении.

Карданные валы Газель нового образца считаются не обслуживаемыми, замена крестовин производителем на них не предусмотрена. Некоторые мастера все равно меняют игольчатые подшипники на кардане, выбивая заглушки, затем устанавливая их на место, закернив зубилом. На кардан нового типа подходит крестовины Tirsan от авто Газель Бизнес.

Процесс установки нового подшипника

Следуйте нашей подробной инструкции, для того чтобы безошибочно установить подвесной подшипник:

Для начала очистите кардан от скопившейся грязи и пыли. Затем его следует протереть и тщательно смазать, аналогичную процедуру следует провести с новым шариковым подшипником.
Найдите стальную трубу диаметром более 3 см, она нам понадобится для запрессовки подшипника. Подбирать его нужно грамотно, так как вся нагрузка при ударе должна распределяться только на внутреннее кольцо подшипника.
Запрессовывать шарикоподшипник нужно до тех пор, пока не останется зазор в полсантиметра.
После этого соберите кардан в соответствии с нанесенными метками.
Остается только лишь застопорить шайбу болтового соединения. Теперь уже можно проверить как вращается кардан.
После этого соберите кардан в обратном порядке, сделать это будет не так уж сложно, главное не торопиться.
