Как понять в каком состоянии сцепление на механике

Как проверить диск сцепления

Перед тем как выполнить непосредственно проверку состояния диска сцепления, необходимо вкратце остановиться на его ресурсе

Важно помнить, что сцепление больше всего изнашивается в городском стиле езды, что связано с частыми переключениями передач, остановками и стартами. Среднее значение пробега при этом составляет около 80 тысяч километров

Приблизительно на этом пробеге имеет смысл проверить состояние диска сцепления, даже если внешне проблем он не вызывает.

Износ диска сцепления определяется по толщине фрикционных накладок на нем. Ее значение несложно определить по ходу педали сцепления. Однако перед этим необходимо правильно выставить саму педаль

Обратите внимание, что у разных марок и моделей автомобилей это значение отличается, поэтому точную информацию можно найти в технической документации к машине. В большинстве случаев, педаль сцепления в нерабочем (свободном) положении находится приблизительно на один-два сантиметра выше отжатой (свободной) педали тормоза

Алгоритм проверки износа диска сцепления следующий:

• установить машину на ровную площадку;
• снять ручной тормоз, установить нейтральную передачу и запустить двигатель;
• нажать до упора педаль сцепления и включить первую передачу;
• отпуская педаль сцепления начать движение на автомобиле, не допуская при этом, чтобы двигатель заглох (при необходимости можно чуть-чуть добавить газу);
• в процессе начала движения необходимо заметить, в каком именно положении педали сцепления непосредственно начинается движения автомобиля;
• в случае, если в корпусе начались вибрации работу нужно прекратить.

По результатам проведенного теста можно сделать следующие выводы:

• Если движение началось, когда педаль сцепления была отжата до 30% хода снизу, то диск и его фрикционные накладки находятся в отличном состоянии. Чаще всего так бывает после установки нового диска или всей корзины сцепления.
• Если движение машины начинается приблизительно посередине хода педали — это означает, что диск сцепления изношен приблизительно на 40…50%. Пользоваться сцеплением еще можно, поводов для беспокойства нет. Однако через некоторое время желательно повторить тест с тем, чтобы не доводить до значительного износа диска.
• Если же сцепление «схватывает» лишь в конце хода педали либо не схватывает вовсе — это означает значительный (или полный) износ диска. Соответственно, он нуждается в замене. В особо «запущенных» случаях при этом может появиться запах горелых фрикционов.

Ну и конечно, о критическом износе диска свидетельствуют вибрация машины в момент старта с места, а также проскальзывание сцепления при езде машины в гору, в момент подачи газа, при буксировке прицепа.

Задачи на скорость сближения

Скорость сближения — это скорость, с которой объекты сближаются друг с другом.

Чтобы найти скорость сближения двух объектов, которые движутся в одном направлении, надо из большей скорости вычесть меньшую.

Задача 1. Из города выехал автомобиль со скоростью  40  км/ч. Через  4  часа вслед за ним выехал второй автомобиль со скоростью  60  км/ч. Через сколько часов второй автомобиль догонит первый?

Решение: Так как на момент выезда второго автомобиля из города первый уже был в пути  4  часа, то за это время он успел удалиться от города на:

40 · 4 = 160 (км).

Второй автомобиль движется быстрее первого, значит каждый час расстояние между автомобилями будет сокращаться на разность их скоростей:

60 — 40 = 20 (км/ч)  — это скорость сближения автомобилей.

Разделив расстояние между автомобилями на скорость их сближения, можно узнать, через сколько часов они встретятся:

160 : 20 = 8 (ч).

Решение задачи по действиям можно записать так:

1) 40 · 4 = 160 (км)  — расстояние между автомобилями,

2) 60 — 40 = 20 (км/ч)  — скорость сближения автомобилей,

3) 160 : 20 = 8 (ч).

Ответ: Второй автомобиль догонит первый через  8  часов.

Задача 2. Из двух посёлков между которыми  5  км, одновременно в одном направлении вышли два пешехода. Скорость пешехода, идущего впереди,  4  км/ч, а скорость пешехода, идущего позади  5  км/ч. Через сколько часов после выхода второй пешеход догонит первого?

Решение: Так как второй пешеход движется быстрее первого, то каждый час расстояние между ними будет сокращаться. Значит можно определить скорость сближения пешеходов:

5 — 4 = 1 (км/ч).

Оба пешехода вышли одновременно, значит расстояние между ними равно расстоянию между посёлками  (5  км). Разделив расстояние между пешеходами на скорость их сближения, узнаем через сколько второй пешеход догонит первого:

5 : 1 = 5 (ч).

Решение задачи по действиям можно записать так:

1) 5 — 4 = 1 (км/ч)  — это скорость сближения пешеходов,

2) 5 : 1 = 5 (ч).

Ответ: Через  5  часов второй пешеход догонит первого.

Устройство

Важная составная часть сцепления — выжимной подшипник. Он находится на первичном валу коробки передач, с помощью нажимной муфты оказывает давление на внутренние концы рычагов. Эти рычаги производят непосредственное соединение или разъединение выжимного и ведомого диска сцепления

Важно помнить, что стандартное положение сцепления — включённое. Но при нажатии педали сцепления происходит отсоединение дисков сцепления

Надо осознавать, что все эти элементы участвуют в передаче огромной силы. Выжимной подшипник подвергается большим механическим нагрузкам, влияющим на его износ. Принято его ещё называть «упорный подшипник». На некоторых автомобилях используется упорный подшипник скольжения. Его ещё именуют подпятником. Есть модели, в которых данный элемент отсутствует вовсе. Например, ВАЗ-2108.

Шарикоподшипник — известный элемент любого автомобиля. Принцип работы любого подшипника и устройство знакомо даже школьнику: сепаратор, внешнее и внутреннее кольцо, шарики, дорожка для качения.

https://youtube.com/watch?v=V9XQ1uWid-I

Почему буксует сцепление

Не всегда при пробуксовке сцепления требуется дорогостоящий ремонт. В некоторых ситуациях достаточно выполнить простые работы, с которыми водитель способен справиться самостоятельно, чтобы агрегат вновь выполнял свои функции без нареканий

Самое важное – это правильно определить, почему буксует сцепление, и выбрать верную стратегию ремонта

Изношены фрикционы

Необходимо действовать в зависимости от того, насколько большой износ фрикционов. Если между рабочими агрегатами и заклепками расстояние менее 0,2 миллиметров, исправить ситуацию можно при помощи регулировки свободного хода педали сцепления. Если износ больше, необходимо выполнить замену ведомого диска вместе с накладками.

Масло на фрикционных накладках

Возможна ситуация, когда на накладки попало масло из-за критического его количества в коробке передач или проблем с дренажем маховика. В такой ситуации достаточно будет почистить и просушить накладки от излишков масла. Для этого их необходимо протереть керосином, после чего вытереть тряпкой (без ворса) и зачистить наждачной бумагой.

Разбухшие резиновые детали гидропривода

Одной из распространенных проблем, которая приводит к пробуксовке сцепления, является разбухание резиновых деталей гидропривода. Чтобы исправить ситуацию необходимо:

1. Снять рабочий и главные цилиндры;
2. При помощи жидкости на спиртовой основе промыть систему;
3. Заменить новыми резиновые детали гидропривода, которые выглядят разбухшими;
4. Прочистить компенсаторные отверстия.

Когда работы будут выполнены, потребуется заменить тормозную жидкость и прокачать тормоза.

Проблема с эластичностью нажимных пружин

Данная неисправность актуальна для старых автомобилей, возрастом более 10 лет. Со временем может снижаться эластичность нажимных пружин, вследствие чего давление на ведомый диск не будет достаточным, что приведет к пробуксовке сцепления. Проверить пружины можно, если снять диск сцепления. При обнаружении проблем пружины потребуется заменить.

Обратите внимание: В некоторых ситуациях на старых машинах рекомендуется проводить полную замену сцепления при потере эластичности пружинами. (418 голос., средний: 4,59 из 5)

(418 голос., средний: 4,59 из 5)

Как диагностировать узел сцепления

1. Когда сцепление включается в работу не полностью, то есть, буксует.

Это означает, что контакт между контактирующими дисками, которые должны плотно смыкаться, не обеспечен.

Признаками такого отказа являются неудовлетворительный разгон, плохая тяга при движении на гору, внезапно появляющийся запах гари.

Причины неполного включения сцепления:

• фрикционные накладки, расположенные на ведомом диске, подгорели или стерлись;
• на поверхность данных накладок попало масло;
• педаль сцепления заедает.

Убедиться в наличии данного отказа можно таким способом.

Автомобиль, поставленный на стояночный тормоз, необходимо завести.

Выжмите сцепление и включите передачу. Нажимая очень плавно на педаль газа, традиционно плавно отпускайте сцепление.

По всем законам исправный двигатель должен заглохнуть. А при сохранении нормальных параметров работы двигателя можно сделать вывод о том, что сцепление пробуксовывает.

Что делать в этом случае?

Мероприятия следует провести такие:

• отрегулировать ход педали;
• проверить, не появилось ли на фрикционных накладках масло. При его наличии масло нужно удалить с помощью уайт-спирита. Убедитесь также в причинах его появления и устраните данную причину;
• поменять фрикционные накладки, если они протерлись.

2. Когда сцепление не выключается.

На практике это означает, что при нажатии водителем на педаль, диски не расходятся как положено, а остаются в некотором зацеплении друг с другом.

Причины, по которым сцепление может не выключаться:

• Неисправности гидросистемы. В систему проник воздух или имеет место утечка из системы жидкости;
• Неисправности механической части.

Перечислим их более подробно:

• поврежден нажимной диск;
• повреждены накладки на ведомом диске;
• ступица ведомого диска работает с заеданиями;
• погнулся ведомый диск;
• свободный хода педали нарушен;
• ослабла нажимная пружина;
• фрикционные накладки на ведомом диске протерлись.

Провести диагностику работы сцепления на предмет его неполного выключения достаточно просто.

Если на холостых оборотах, при нажатом сцеплении, первая скорость включается тихо и без усилий, то сцепление выключается хорошо.

Если возникают сложности с включением первой скорости или слышен посторонний шум в этот момент, то существует проблема неполного выключения.

Также читайте почему может провалиться педаль сцепления.

Что нужно делать водителю в этом случае:

• удалить воздух из гидросистемы методом ее прокачки;
• проверить качество соединений гидравлических трубопроводов и их целостность;
• проверить работу гидроцилиндров;
• отрегулировать ход педали;
• заменить ведомый диск;
• поменять на колодках фрикционные накладки;
• проверить работу нажимной пружины;
• очистить и смазать шлицы диска.

Помимо этих основных поломок, могут произойти и другие отказы:

• если при бросании педали сцепления вы отчетливо слышите какой-то шум, то следует заподозрить поломку пружин демпфера или вилки включения, нарушение целостности пластин, соединяющих между собой кожух и нажимной диск;
• если шум слышен при нажатии педали, то, вероятнее всего, пришел в негодность управляющий (выжимной) подшипник.

Как мы видим, некоторые из этих поломок можно определить методом самостоятельной диагностики, особенно, если в плане ремонта авто у вас имеется некоторый опыт.

Как правило не сложно диагностировать неисправность сцепления на автомобилях ВАЗ любой серии, но вот на современных иномарках скорее всего придется обращаться к специалистам.

Таблица диагностирования неисправностей сцепления автомобилей ВАЗ.

Таблица диагностики сцепления автомобилей BMW 5 серия (Е28, Е34) (1981-1993).

Подходит и для ряда других иномарок.

Всем удачи. И напоследок предлагаем просмотреть видео.

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

• диска с корзиной;
• маховика;
• подшипника;
• торсионного демпфера;
• коленвала со своим подшипником;
• тангенциальной пластинчатой пружины;
• вилки выжимного подшипника;
• направляющей трубы;
• рабочего цилиндра;
• первичного вала;
• болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

Основные неисправности

Конструкция сцепления не включает значительное количество составляющий, поэтому и ломается оно не так часто. И все же в сцеплении тоже бывают неисправности.

Видео: Как определить износ корзины и маховика

Поскольку самое большое распространение на легковых авто получило однодисковое сухое сцепление, то рассмотрим самые частые неисправности, которые случаются с ним:

1. Пробуксовка сцепления. Обычно возникает такая неисправность из-за неправильной регулировки привода. Из-за поджатия выжимного подшипника, он не позволяет ведущему диску полностью прижать ведомый диск к маховику, в результате чего появляется проскальзывание. Сопровождается такая неисправность характерным запахом жженных фрикционов в салоне, затрудненностью переключения передач. Сильный износ фрикционов, или их повреждение тоже может сопровождаться такими симптомами;
2. Сцепление «ведет». Данная проблема тоже возникает из-за неправильной регулировки. В данном случае выжимной подшипник не способен полностью отжать ведущий диск из-за увеличенного зазора между подшипником и вилкой. Верный признак того, что сцепление «ведет» — это продолжение движения авто после полной остановки и выжима сцепления при включенной 1-й передаче;
3. Гул со стороны картера сцепления. Повышенный шум в данном узле может создавать только один элемент – выжимной подшипник. Шуметь он может либо в результате пробуксовки, либо же из-за чрезмерного износа;

Бывают и другие неисправности, но они встречаются гораздо реже, чем описанные выше. Так, проблемы со сцеплением могут возникнуть из-за разрушения диафрагмы или пружин выжимных рычагов, значительного износа демпферных пружин и т. д.

Напоследок хочется отметить, что особо сложного обслуживания сцепление не требует. Достаточно периодически регулировать свободный ход привода, а также соблюдать рекомендации по аккуратному вождению.

Принцип работы

Принцип работы сцепления автомобиля

Принцип работы такого сцепления довольно прост: корзина вместе с ведущим диском жестко закреплена на маховике коленчатого вала. Сам диск может перемещаться относительно корзины, но он подпружинен. Между ведущим диском и маховиком помещен ведомый диск. На этот диск нанесены фрикционные накладки, значительно повышающие трение. По центру ведомого диска расположена ступица. В ней проделано отверстие со шлицами. В ступицу входит ведущий вал коробки передач, а шлицевое соединение обеспечивает надежное, но подвижное соединение – диск может перемещаться по валу, но при этом вращение будет передаваться постоянно.

Когда необходима передача вращения от мотора на КПП, сцепление отпущено. В таком положении ведущий диск за счет давления пружин поджимает ведомый диск к маховику. Наличие фрикционных накладок обеспечивает значительную силу трения, ведомый диск не проскальзывает относительно ведущего диска и маховика. А поскольку ведомый диск связан с валом КПП шлицевым соединением, то производится передача вращения.

Нажимной диск (в просторечии – корзина сцепления) справа, и ведомый диск, слева. Нажимной диск крепится болтами к маховику двигателя

Чтобы отсоединить КПП от мотора, водитель нажимает на педаль сцепления. При помощи привода он воздействует на выжимной подшипник. Тот, перемещаясь, начинает давить на выжимные рычаги или диафрагму, в результате чего ведущий диск отходит внутрь корзины, преодолевая усилие пружин. Он перестает поджимать ведомый диск к маховику, из-за чего передача вращения прекращается, что дает возможность переключить передачу на КПП.

Сцепление также помогает плавно начать движение. При постепенном отпускании педали, ведущий диск плавно увеличивает давление на ведомый диск. При малом усилии ведомый диск начинает принимать вращение, но из-за недостаточного поджатия, он проскальзывает. По мере отпускания педали и поджатия ведомого диска, он все больше принимает вращение, а проскальзывание уменьшается.

Видео: Принцип работы сцепления

Чтобы при выжиме педали и последующим переключением передач, при отпускании педали сцепления не было ударных нагрузок при резкой подаче вращения, ступица ведомого диска закреплена на нем не жестко. Она соединяется при помощи демпферных пружин, которые выравнивают возникающие крутильные колебания.

Что делать, если начались проблемы со сцеплением

В ходе эксплуатации авто важно прислушиваться к работе его узлов и механизмов. Выявление проблем и неисправностей на ранней стадии поможет избежать более серьезных поломок с дорогостоящим ремонтом.. Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей

Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей. Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Есть у ремонта сцепления и такой недостаток, как высокая стоимость. Особенно большие расходы в этом случае предстоят владельцам иномарок.

Тем не менее мы хотим привести ряд полезных рекомендаций по решению проблем со сцеплением. Достаточно часто причиной отказа этого механизма является неисправность ведомого диска. Чтобы выполнить ремонт, нужно снять ведомый диск и визуально проверить его на наличие повреждений.

Случается, что передачи КПП не включаются после длительного простоя автомобиля. К такой проблеме приводит «прикисание» ведомого и нажимного дисков или ведомого диска к маховику. При этой неисправности нужно несколько раз выжать педаль сцепления, после чего сделать попытку включения передачи. Если проблема не устранилась, можно попробовать еще один способ. При заглушенном двигателе необходимо выжать педаль, затянуть стояночный тормоз и сделать попытку запуска мотора. Если и после такой процедуры сцепление не заработает, нужно обращаться к специалистам автосервиса.

Привод механизма автомобильного сцепления может быть механическим или гидравлическим. Система может не полностью выключаться из-за недостаточного уровня рабочей жидкости в расширительном бачке или из-за неправильной регулировки привода. Водитель должен периодически проверять уровень жидкости в системе и при необходимости осуществлять ее долив до нужного уровня.

Постоянное снижение уровня тормозной жидкости в расширительном бачке сцепления указывает на наличие проблем с герметичностью элементов гидропривода или на неисправность рабочего цилиндра (РЦС). Кроме того, поломка может быть обусловлена завоздушиванием системы гидропривода. В этом случае нужно удалить из системы воздух путем ее прокачки.

При возможности стоит осмотреть РЦС на наличие потеков, заехав машиной на эстакаду. Такая диагностика особенно полезна в зимнее время, если вы давно не меняли жидкость в системе гидропривода сцепления автомобиля. Тормозная жидкость отличается гигроскопичностью (способностью набирать влагу), поэтому, если ее долго не менять, при сильном морозе она может подмерзать. Специалисты рекомендуют менять жидкости в приводе сцепления и в тормозной системе каждые три года.

Сцепление может включаться не полностью из-за недостаточной амплитуды хода педали. Чтобы устранить эту проблему, нужно отрегулировать свободный ход педали сцепления. При попадании моторного масла накладки диск сцепления будет проскальзывать. Чтобы устранить пробуксовку механизма, вызванную замасливанием или износом фрикционных накладок ведомого диска, нужно будет заменить или промыть изношенные детали

Замасленные накладки очищают растворителями, но при этом важно устранить причину течи масла.

Решить проблему с неполным выключением сцепления можно путем проведения следующих мероприятий:

• регулировки настроек привода сцепления;
• очистки и смазки шлицев;
• установки нового или регулировки старого ведомого шкива;
• установки новых фрикционных накладок.

Как было отмечено выше, устранение неисправностей сцепления требует специальных знаний, навыков и профессионального оборудования. Чтобы гарантированно решить все проблемы с работой этого механизма, следует обратиться к специалистам автосервиса.

Процедура регулировки сцепления

Регулировка должна проводиться без воздуха в системе

Если он попал внутрь гидропривода после замены узла или другой неосторожности, его следует удалить путём продувания. Суть метода настройки муфты — установить зазоры между поршнем рабочего цилиндра и штоком, а также выставить необходимые расстояния между фрикционным кольцом диска и выжимным подшипником.

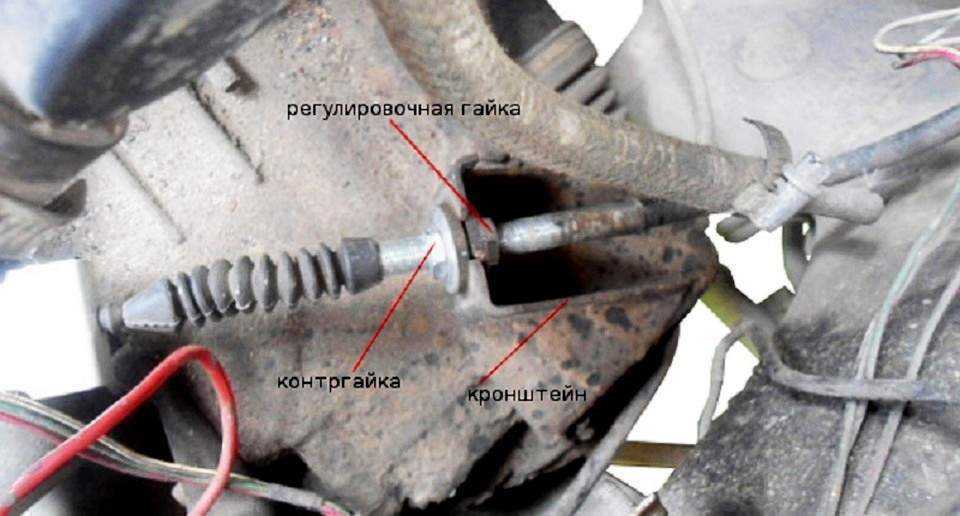

Механическое сцепление регулируется специальной гайкой в рулевой колонке, рядом с концом приводного троса. Вращая её влево или вправо ключом, можно менять свободный ход педали. После окончания работ с регулировочной гайкой педаль 3 раза выжимается до упора, затем снова производится замер. Если результат неудовлетворительный, настройка повторяется. В случае положительного результата на кронштейне затягивается контргайка, не дающая регулировочному механизму расслабиться.

Среднее нормальное значение люфта — 160 мм, но у некоторых моделей нормы могут быть иными. Например, у педалей сцепления ВАЗ 2108, 2109 и 2199 данная величинаравна 180–200 мм, а у Лады Приоры — 123 мм.

Показатель рассчитывается по формуле X‐Y:

• для начала с помощью линейки измеряется величина X от полностью отжатой педали муфты до пола;
• потом аналогично замеряется Y на педали, выжатой рукой до упора вниз;
• полученное значение вычитывают из первого.

Чтобы отрегулировать гидравлическое устройство, нужно замерить расстояние от штока толкателя до вилки. Допустимое отклонение — 5 мм. Если отклонение больше, проводится корректировка. Для этого нужно отсоединить от кронштейна рабочего цилиндра пружину, обеспечив доступ к регулировочному механизму.

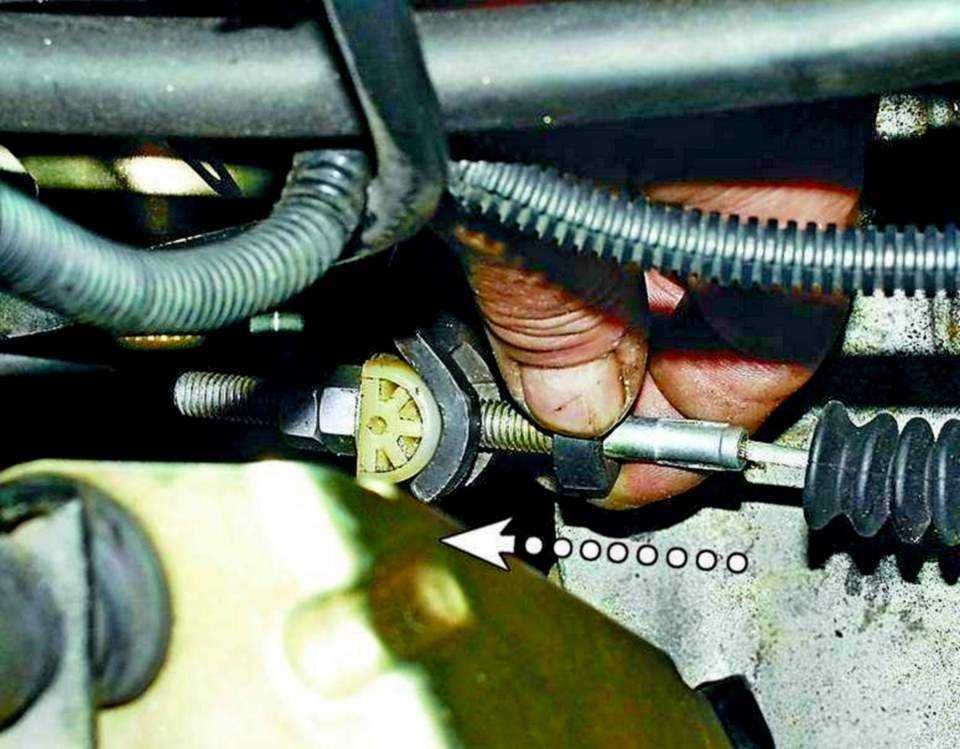

Поворот регулировочной гайки оказывает воздействие на ход вилки. Нужно поворачивать, пока не установится необходимое значение.
