Предохранители и реле ваз 2114, 2115, 2113: расшифровка, расположение

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

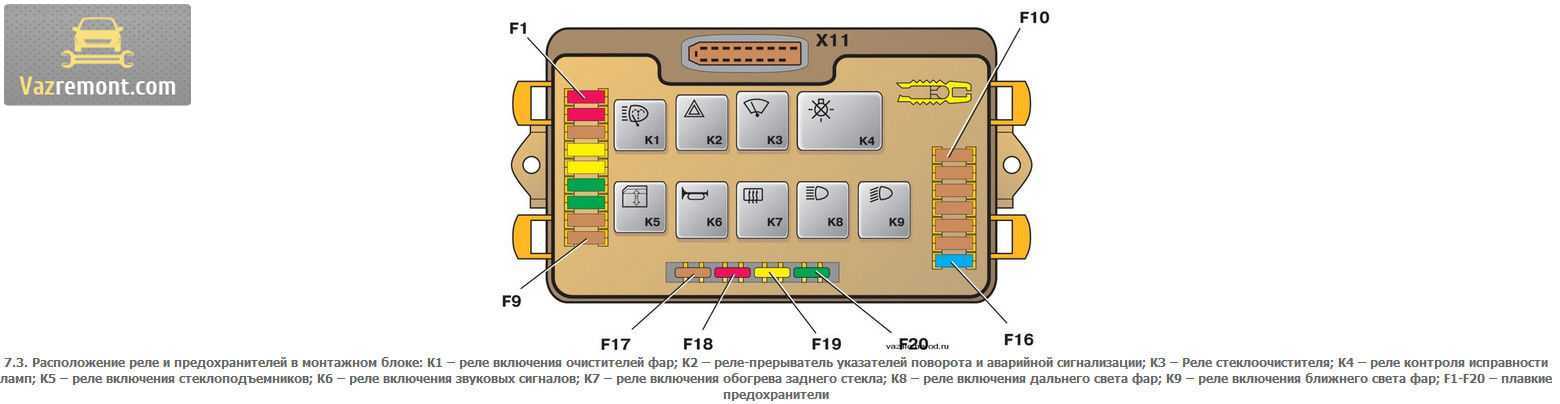

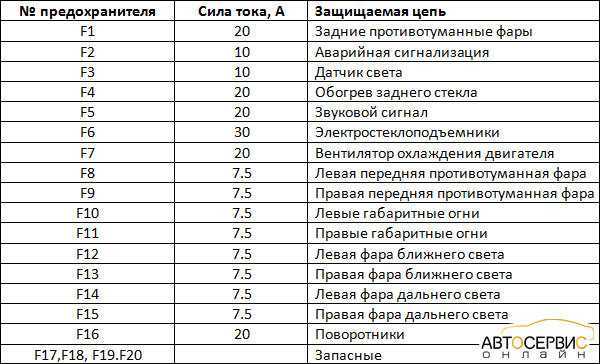

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

Для топливного насоса. Номинальный ток -15А;
Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

при провороте ключа зажигания подается питание на втягивающую обмотку;
рабочая пластина, под действием тока, прижимается к контактам;
питание подается на стартер;
мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

после проворачивания ключа зажигания ничего не происходит;
стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

окислились контакты рабочей пластины;
имеется повреждение кабеля массы;
прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
Повреждение или износ коллектора.
Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

Надежно зафиксировать машину на месте.
Снять клеммы с АКБ.
От реле потребуется отключить красный провод.
При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
Ослабить и удалить стяжные шпильки крепления устройства к массе.
Демонтировать силовой кабель и снять устройство.
Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
Если вы сняли стартер, проверка выполняется несколько иначе :
1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

https://youtube.com/watch?v=vhq_2EEiDzU

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

Отключите минусовую клемму с аккумулятора.
Отключите красную клемму с релюхи. Это провод красного цвета.
С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
Снимите контакт, который удерживала эта гайка.
Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
Сердечник релюшки желательно сразу заменить на новый.
Поставьте новое реле.
Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

https://youtube.com/watch?v=V%2520

Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
Если вы сняли стартер, проверка выполняется несколько иначе :
1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

https://youtube.com/watch?v=vhq_2EE%2520

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
Конструкция устройства имеет медные болты и языковидный элемент;
К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
При наличии контакта, втягивающее реле щелкает и включается в работу;
Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Нахождение реле вентилятора

Данный элемент необходим для осуществления терморегуляции двигателя машины. Во время движения на малой скорости мотор перегревается, что требует принудительного включения вентилятора охлаждения. Деталь отвечает именно за это.

Вставка также находится внутри салона у ног переднего пассажира. Согласно заводской инструкции, необходимая деталь установлена первой слева. Однако точное место нахождения и порядок может меняться зависимо от года выпуска.

Где находится реле включения вентилятора Ваз 2114

Реле включения головного вентилятора находится внутри основного монтажного блока, расположенного под капотом. Также здесь находится и предохранитель.

Как проверить реле

Непосредственно реле вентилятора проверяется только путем замены элемента на заведомо исправную деталь. Также некоторые автолюбители диагностируют релюшку мультиметром, но способ не оправдывает себя ввиду дешевизны первого.

Как проверить предохранитель вентилятора охлаждения без снятия

Чтобы проверить плавкую вставку F4 достаточно подсоединить к ней примитивную прозвонку. Либо нажать на кнопку клаксона – оба устройства запитаны через единый предохранитель и если не работает один, второй также откажет.

Ваз 2114 принудительное включение вентилятора охлаждения с помощью кнопки и реле

Чтобы переделать заводскую схему и установить принудительное включение головного кулера, следует запастись материалами:

непосредственно релюшка на 4 контакта;
клеммные
кнопка удовлетворительного типоразмера, дизайна;
5 метров провода с сечением не более 1мм;
отвертки и гаечные ключи.

Далее принцип подключения осуществляется по схеме:

Также возможно смонтировать принудительное включение на прямую, но это быстро износит размыкатели.

Реле зажигания ВАЗ 2114: принцип действия, неисправности и замена

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Расположение реле зажигания ваз 2114

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

перебои в работе вентилятора печки;
проблемы с включением стеклоочистителей и обогрева стекол;
отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Реле зажигания ваз 2114 под защитным кожухом

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.

Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

ключ на 10;
крестовая отвертка;
шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

Отключить минусовую клемму от аккумуляторной батареи.
Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
Демонтировать кожух.
Аккуратно отключить старое реле от колодки с проводами.
Подключить новое реле к колодке.
Установить на место защитный кожух и зафиксировать его.

Реле зажигания в электросхеме

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена.

Реле зажигания

Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.

Реле передних противотуманных фар

Реле включения противотуманных фар установлено в моторном отсеке на левом брызговике. Для его снятия необходимо демонтировать аккумуляторную батарею.

Где Находится Реле Стартера Ваз 2115 Инжектор

Реле стартера ВАЗ 2115

Наиболее вероятной причиной отказа стартера является электрический ущерб.

При первом неудачном запуске двигателя большинство людей ищет проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества. Чтобы проверить, работает ли электрический стартер, он может питаться непосредственно от батареи, подключив положительный провод от терминала.

Таким образом, вы можете запустить двигатель, чтобы продолжить движение с неисправной системой питания стартера. Многие люди пытаются найти в автомобиле стартерное реле VAZ 2115, где есть узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия.

Возможно, производитель ВАЗ уже оснащает новую серию автомобилей, стартерную эстафету, но предыдущие версии этих автомобилей были изготовлены без нее. Это не критично, так как стоимость незначительна, и преимущества сразу видны, вы можете установить ее самостоятельно, без навыков электрика.

Почему необходимо установить дополнительное стартерное реле VAZ 2115? Дополнительное реле обеспечивает более стабильную работу стартера с дополнительным электрооборудованием. Таким образом, стартер работает даже со слабо заряженной батареей, включенной подсветкой и при низких температурах.

Ваз 2115 не крутит стартер устраняем проблему

Устанавливаем реле

настартер приора и 2110.

Не путайте реле стартера ВАЗ 2115 с ретранслятором, который находится на стартере, и выполняет функцию толкания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, обычный старт автомобиля. Нарушения работы ретрактора выражаются в таких проявлениях:

после успешного запуска двигателя вы можете услышать жужжание стартера
Поверните ключ зажигания простым щелчком, стартер не работает
попытаться запустить двигатель с помощью ключа

Такие проявления характеризуются нарушением стартера и заменой реле.

Ремонт втягивающего стартового реле ВАЗ 2115

Сначала снимите стартер, отвинтив крепежные болты и до отсоединения аккумулятора. Помните. главное. обеспечить безопасность ремонта. После успешного удаления электрического стартера необходимо отвинтить болты втягивающего реле.

В большинстве случаев ретрансляционное реле не складывается, но его можно по-прежнему ремонтировать. Для этого вам понадобится отвёртка, паяльник, медная обмотка, сердечник, который, если смотреть, может оказаться невредимым. В этом случае вам не нужно его менять.

При пайке проволоки паяльником вы можете перейти к расширению корпуса катушки. Разделив катушку, вы можете определить ее повреждение и заменить необходимые элементы.

Прочитать то же самое, другие отзывы

Замена кустового стартера ВАЗ 2114

Наиболее вероятной причиной поломки стартера, служат не механические повреждения, а электрические.

Можно установить Ваз 2115 реле стартера, где находится основной узел электроники, или в другом удобном месте.

Зачем нужна установка дополнительного реле стартера авто ВАЗ 2115? Дополнительное реле обеспечивает более стабильную работу стартера при включенном дополнительном электрооборудовании.

Таким образом, стартер работает даже при слабо заряженном аккумуляторе, включенном освещении и при низких температурах.

Не следует путать Ваз 2115 реле стартера, с втягивающим реле, которое находится на стартере, и выполняет функцию выталкивания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, происходит привычный запуск автомобиля. Нарушения работы втягивающего реле, выражаются в таких проявлениях:
после удачного запуска двигателя, слышно жужжание стартера
поворот ключа зажигания приводит к простому щелчку, стартер не работает
попытка запуска двигателя ключом приводит к вращению стартера, на двигатель вращение не передается

Такие проявления характерны поломки втягивающего реле, исправление которых, производится съемом стартера и заменой реле.

Стартер и дополнительное реле ВАЗ 2114: почему не крутит стартер

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

Устройство пускового механизма

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

Неисправности

Существуют различные признаки неисправности стартера на ВАЗ 2114:

Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Как замкнуть стартер напрямую ваз 2114

замкнуть контакты стартера напрямую, чтобы завести двигатель. Знание того, как это сделать, рекомендуется знать каждому владельцу отечественного автомобиля.

Например, человек осуществил остановку в пути на некоторое время для отдыха, а спустя 15 минут запустить мотор уже не получается. Согласитесь – это довольно неприятная ситуация. Когда стартер отказывается работать, а запустить ДВС нужно здесь и сейчас, в таком случае вам значительно поможет знание о том, как закоротить стартер для запуска мотора.

Принудительный запуск стартера

Этот способ предполагает замыкание контактов стартера, и чтобы реализовать его, вам потребуется помощь еще одного человек и длинная отвертка (гаечный ключ также сойдет).

Суть заключается в том, чтобы металлической частью выбранного вами инструмента соединить силовые контакты стартера, чтобы передать напряжение на обмотку напрямую. Последовательность действий должна быть следующей:

Помощника попросите сесть за руль автомобиля, чтобы он повернул ключ в крайнее правое положение (включая зажигание).
Уберите контактную пластинку (фишку) со стартера.
Наконечником инструмента закоротите контакты.

Кулиса должна находиться в нейтральном положении. Удостоверьтесь, что машина находится на стояночном тормозе (ручник следует поднять).

Что делать, если нет ключа

Способ, который мы только что рассмотрели, не является единственной возможностью запустить стартер. Есть еще несколько вариантов. Первый предполагает запуск стартера из салона автомобиля. Для этого вам понадобится снять пластиковую панель, которая находится под рулем машины. Следующим шагом отделите жгут проводов, идущий к замку зажигания.

Найдите провод, который идет на массу (может быть черным, зеленым или желтым с черной полосой). Определить необходимый проводник реально при помощи тестера. Один наконечник соедините с проверяемым проводом, а другой – с корпусом автомобиля. Если дисплей показывает ноль, тогда это то, что нам нужно.

Зачистите нулевой провод, заизолируйте его и отведите в сторону. Питание к стартеру на ВАЗ-2114 подается через красный или желтый провод. Чтобы не перепутать – проверьте тестером.

Далее нужно определить проводник, который отвечает за стартер. Для этого питающий провод замыкайте с оставшимися по очереди. От которого сработает механизм, с тем и продолжим работу.

Оставшийся пучок соедините с плюсовым проводом, и далее замыкайте его со стартерным выводом. Если вы все правильно определили, мотор должен запуститься. Учитывайте то, что нельзя на длительное время соединять провода, чтобы не разрядить АКБ.

Как и в случае с первым способом, коробка передач должна находиться в нейтральном положении.

Запуск с толкача

Это классический способ запуска двигателя практически на любом автомобиле. Его следует применять тогда, когда другие методы бессильны. Для этого вам понадобится сделать следующее:

Установите рычаг коробки передач в нейтральное положение.
Водитель садится за руль.
Двое помощников толкают машину.
Как только автомобиль немного разогнался, включите первую или вторую передачу.
Поверните ключ в режим запуска ДВС.

Такой способ можно использоваться во время буксировки машины. Но помните, что при запуске мотора автомобиль значительно ускорится и может въехать в бампер буксирующей машины.

Почему стартер отказывается крутить

Наиболее частой причиной поломки стартера является неисправность втягивающего реле. Определить это можно по характерному щелчку, который раздается из-под капота после того, как вы поворачиваете ключ зажигания. Этот звук говорит вам о том, что реле включено, а обгонная муфта не может повернуть коленвал ввиду недостатка мощности.

Подводя итог статьи, отметим, что теперь вы знаете, как завести мотор, когда стартер не крутит. Мы рассмотрели три способа, и один из них наверняка сработает в попытке запуска ДВС.

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.
