Резко перестали работать дворники

Перестали работать дворники: самые распространенные причины

С течением времени каждый владелец автомобиля сталкивается с тем, что дворники вдруг перестают функционировать. Возникающие неполадки обнаруживают себя либо полной остановкой, либо появлением посторонних звуков при работе (например, скрипа).

Механическая часть стеклоочистителя, как правило, очень надежная. Поэтому обычно дворники могут не работать по следующим причинам:

1. Большая выработка движущихся частей системы или отсутствие смазки в необходимых местах. Чтобы механизм стеклоочистителя работал исправно и не выходил из строя по непонятным причинам, требуется проведение осмотра и техобслуживания, пусть и не слишком частое.
2. Неправильное использование дворников. В качестве примера – в зимнее время года перед включением их требуется открепить от стекла (в идеале – растопить лед на них). Если этого не сделать, то при запуске это может стать причиной выхода из строя предохранителя, двигателя или приводной тяги.

Как правило, причиной поломки стеклоочистителя часто бывают неисправности электрической части устройства:

• Жужжания мотора не слышно, дворники не работают (не двигаются ни в одном из режимов работы). В этом случае причиной может быть неисправность следующих элементов: проводки, разъемов, переключателей или мотора-редуктора.
• Дворники работают, но очень медленно. Вероятнее всего, причина также в моторе-редукторе. Возможно, произошло окисление и покрытие ржавчиной приводных механизмов. Обычно их требуется почистить и смазать или проверить корректность сборки механизма.
• При включенном прерывистом режиме стеклоочистители работают постоянно. Причина, скорее всего, в поломке реле, которое придется заменить, так как оно не ремонтопригодно. В случае если дворники работают и слышен звук моторчика, можно также диагностировать неисправность реле-прерывателя.
• Слышно, как работает мотор, но дворники не двигаются. В этом случае причина, скорее всего, в обрыве тяги или контактных элементов.
• Не работает рычажная тяга механизма стеклоочистителей. Причиной неисправности может быть окисление или повреждение контактных элементов тяги.
• Стеклоочистители работают некорректно – не передвигаются на исходные позиции. Причиной поломки в этом случае могут быть неправильный монтаж, проблемы в контактной группе мотора-редуктора, износ или срез шлицы на приводах щеток.
• Дворники не работают при подаче жидкости омывателя на стекла. Причиной может быть поломка подрулевого переключателя или дефекты электропроводки и электрических соединений.

К причинам отказа в работе дворников механического характера можно отнести:

• Самораскручивание (полное или частичное) гайки, соединяющей кривошип с редукторной осью. Такой дефект несложно определить при включенных дворниках, так как мотор-редуктор работает, а щетки не двигаются.
• Гайка крепления поводка дворника затянута слабо, либо сорвана ее резьба. Причиной может быть неправильная установка поводка в начальное положение. Избежать этого довольно просто – нужно закручивать гайки с требуемым моментом, перед окончательной затяжкой необходимо поставить стеклоочистители в нужное положение.
• Дворники не чистят стекло по причине плохого прилегания. Самой простой причиной является износ самих щеток. Щетки необходимо просто заменить. Вторая по распространенности причина – слабое прилегание щеток к стеклу из-за механических помех. Вариант ее устранения – очистить дворник от посторонних предметов, мешающих нормальному прижиму. Но если таковых не обнаружено, то необходимо осмотреть механизм стеклоочистителя, разобрать, найти и поменять детали с большим износом.

Из вышеизложенного следует, что причиной того, что не работают дворники, могут быть как неисправности электродвигателя и электропроводки, так и отказ механической составляющей рассматриваемого узла автомобиля. Очень часто подвержена поломкам трапеция – механизм привода и передвижения дворников. Как действовать, когда ломается или не работает стеклоочиститель, читайте далее в статье.

Как внедрить бережливое производство

Основная задача Генерального Директора — быть инициатором внедрения метода бережливого производства и активным его сторонником. На практике Вы можете поручить внедрение директору по производству.

Существуют управленческие инструменты, которые стимулируют персонал с интересом относиться к рабочему процессу, а также постоянно повышать эффективность деятельности. Все они направлены на то, чтобы внедрить на предприятии бережливое мышление. Это значит, что каждый участник процесса должен стремиться сделать свою работу быстрее, качественнее и с наименьшими трудозатратами. На нашем заводе мы используем пять инструментов:

1. Создание автономной рабочей группы по решению проблем.

2. Визуальный менеджмент.

3. Рациональное использование производственной площадки.

4. Смена видов деятельности персонала.

5. Уход за оборудованием (рабочим местом).

Неисправности механического происхождения

механикамеханикаЧасто дворники на автомобиле ВАЗ 2110 не работают по причине банального ослабления гайки, прижимающей щеткодержатель к валу трапеции. Восстановить работоспособность системы можно мгновенно, отрегулировав угол расположения щетки и притянув рычаг гайкой.

Об открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:

• электродвигатель сохраняет работоспособность во всех режимах, но обе щетки не двигаются;
• щетки самопроизвольно прекращают работу в промежуточном положении.

Впрочем, остановка щеткодержателей в произвольном положении может произойти по причине плохого прижатия контактов «концевика» к шестерне моторедуктора или окисления/обгорания этих же контактов. А щетки не в состоянии двигаться еще и после выкрашивания зубьев шестерен, которые не располагают большим ресурсом – ведь они изготовлены из пластмассы.

Проблема с подрулевыми рычажками и предохранителем

Довольно часто может пропадать контакт в подрулевом рычажном переключателе стеклоочистителей. Он находится на рулевой колонке справа. Как можно предположить данную неисправность? Возможно, в автомобиль попадала в последнее время влага или пыль. Или дворники перестали работать после поездки с любопытными детками, которые любят нажимать кнопки и дергать рычаги!

В этом случае необходимо открутить пластиковую защиту рулевого колеса, аккуратно отсоединить переключатель от разъема и почистить контакты надфилем или мелкозернистой наждачной бумагой. В случае необходимости заменить переключатель. Это можно сделать самостоятельно или в автосервисе.

Еще одна довольно распространенная причина отказа дворников ваз — срабатывание биметаллического предохранителя механизма стеклоочистителя.

Это так называемая тепловая защита. При повышении температуры на моторчике стеклоочистителя пластинки из биметалла размыкают цепь и дворники не работают. Через некоторое время, когда температура опускается до нормальной, все может работать какое-то время в обычном режиме.

Здесь необходимо разобраться, в чем причина. Возможно, просто нужно перебрать рычажную систему, так как она дает нагрузку на моторчик. Проверить ее износ, промыть, смазать.

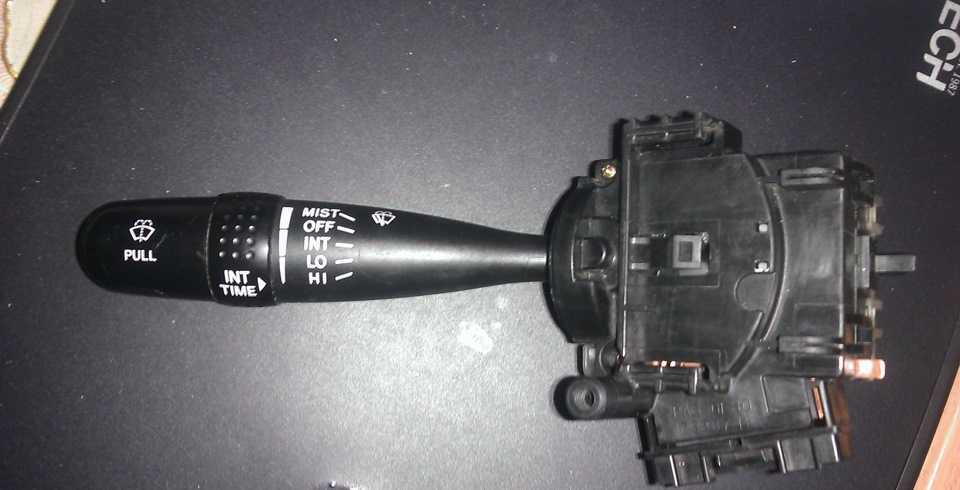

Подрулевые переключатели — распространенная причина проблем

Дворники в большинстве современных автомобилей включаются с помощью подрулевых переключателей в виде рычагов с нанесенными на них данными о режимах работы оборудования. Эти рычаги должны работать качественно и обладать необходимыми сигналами для включения дворников. Нередко ручка выходит из строя, переключатель не отправляет нужные сигналы, из-за этого некачественно срабатывают непосредственно дворники. Главные задачи в данном случае следующие:

• необходимо снять пластиковых детали облуды рулевой колонки, чтобы добраться непосредственно до места установки выключателей дворников;
• в большинстве автомобилей выключатели снимаются очень просто, максимальной работой, ожидающей вас, будет откручивание нескольких болтов;
• после снятия выключателя можно с помощью тестера проверить его работу, подключая контакты поочередно к разным клеммам и включая режимы работы дворников;
• если выключатель действительно вышел из строя, его стоит просто поменять на новый, установив столь же просто, насколько была произведена разборка;
• в случае, если выключатель работает, придется поискать другие причины неполадки, вполне возможно, что причины кроются в районе подключения переключателя.

Нередко от клемм этого подрулевого переключателя просто отходят провода, которые необходимо вернуть на место. Скорее всего, после проведения полной ревизии электрической системы вместе с выключателями и прочими важными техническими аспектами, вы сможете определить неполадку и легко устранить ее. Для этого даже не нужно никаких специальных инструментов и способностей. Вам достаточно будет выполнить качественное восстановление работы всех несложных систем дворников. Предлагаем небольшое видео о том, как справляться с проблемой, если дворники внезапно перестали работать:

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

• Разборка узла;
• Выявление неисправностей;
• Устранение причин поломки очистителей;
• Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

Схема

1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Алгоритм замены

• Не работают дворники на ВАЗ 2109? Причиной может быть следующие факторы : Перегорел предохранитель;
• Перетерся электрический провод и произошло замыкание или разрыв цепи;
• Замыкание обмотки моторчика-привода;

Иное механическое повреждение в следствии ДТП.

Как видим причин этому не так уж и много и они все легко проверяются и устраняются собственными руками при желании.

• Готовим набор автомобильных инструментов: тестер, небольшой кусок провода про запас.
• Начинаем с установки автомобиля на ровную и удобную площадку с таким расчетом, чтобы можно было открыть свободно боковые двери и проводить ремонт;

Тестером проверяем работоспособность предохранителей, при наличии неисправности проводим замену. Если все нормально, то ставим на место;

Второй причиной может быть фишка с контактами, которая подключается к блоку предохранителей В виду постоянных вибраций и силы трения, пластмасса вырабатывается и контакты просто отходят. Выяснить это можно очень просто: включить рычаг дворников и пошевелить фишку. Если они заработали, то вся причина в ней, если нет, значит идите далее;

Закрываем капот. Со стороны салона залазием максимально возможно под торпеду и видим в передней нижней части лобового стекла электропривод для стеклоочистителей. Дело в том, что просто так к нему не добраться и не продиагностировать. Необходимо просто отвинтить болты, которые крепят консоль к кузову авто, отодвинуть ее назад, чтобы не мешала рабочему процессу. Запомните, что никакие провода отсоединять не надо, а то можете навредить или делать короткое замыкание;
Открыв себе доступ к моторчикам, можно отсоединить фишки и прозвонить систему тестером. После чего сделать заключение — работоспособен узел или нет, если нет, значит нужен новый мотор, старый уже не целесообразно перематывать. Срок службы перемотанного будет весьма не долгим;

Если с движками все в порядке , значит, ведем два провода от дворников в сторону предохранителей и тумблера и пытаемся выявить перетертость или разрыв. Нашли, обязательно необходимо его полностью заменить, никаких ручных скруток. Самый надежный и проверенный вариант — это спайка паяльником или новый провод. В противном случае рискуете получить короткое замыкание проводки и возможное возгорание;
Последняя преграда, это тумблер переключателя, который находится на рулевой колонке. Проверить его можно сняв полимерный кожух и прозвонив тестером. Если он нерабочий, то выход один – полная замена. Реанимации он уже не подлежит. Не бойтесь, стоит он копейки.

Вот теперь вы профессионал по теме, не работают дворники на ВАЗ 2109 и способны в дальнейшем проводить замену только своими руками. Удачи вам. Пусть ваши стеклоочистители никогда вас не подводят в непогоду.

Дворики не прилегают к стеклу

Со временем при включении стеклоочистителей появляется неприятный звук, они начинают вибрировать, дергаются, оставляя на стекле воду и грязь. Причем нередко проблема не исчезает даже после замены самого стеклоочистителя. В этом случае можно сделать вывод, что дворник не прилегает к стеклу резиновой кромкой.

Решить такую проблему достаточно просто. Прежде всего требуется внимательно осмотреть дворник, его резиновая кромка будет находиться к поверхности не перпендикулярно, а под углом. Это приводит к тому, что стеклоочиститель в одном направлении работает более-менее нормально, в другом начинает скрипеть и делать пропуски, поскольку резиновая кромка не может развернуться в нормальную сторону.

Дворник снимается с поводка, после осмотра нужно убедиться, что поводок параллелен поверхности стекла, если же он расположен под углом, его положение исправляется плоскогубцами. После этой операции дворник снова надевается на место и испытывается его работа. Операцию нужно повторять до тех пор, пока кромка не станет перпендикулярна стеклу и неприятный звук не прекратится. Чтобы не повредить поводок, зажимать его плоскогубцами лучше через тряпку.

Устройство и принцип работы омывателя

Работа омывателя зависит от исправности его элементов, конструктивно он состоит из следующих узлов и деталей:

• бачка, расположенного в моторном отсеке машины, в нём содержится жидкость для омывания стекла, его объём бывает от 2,5 до 5 литров;
• насоса, оснащённого форсунками, он нагнетает нужное давление, благодаря которому подаётся рабочая жидкость на стекло;
• форсунки, их устанавливается парное количество, они бывают струйными и веерными;
• датчик уровня жидкости, он встречается не на всех машинах, чаще всего идёт в случае объединения омывателя оптики и стекла.

Кроме описанных узлов, в омывательной системе имеются шланги, тройники, трубки, уплотнительные кольца, элементы подогрева, всё то, что обеспечивает бесперебойную работу устройства в любое время.

Все перечисленные элементы работают исправно только при наличии в системе достаточного количества очистительной жидкости, если не работает омыватель лобового стекла, то первопричиной может выступать её нехватка. Но не только это может вызвать выход из строя омывателя.

Принцип работы очищающего устройства достаточно прост: насос (представляет собой небольшой моторчик) принудительно подаёт через форсунки рабочую жидкость, а стеклоочистители распределяют её для лучшей очистки лобового стекла. От точности расположения форсунок зависит правильное попадание жидкости и эффективная работа дворников.

Электрический насос активизируется с помощью специального переключателя, который расположен под рулём.

Наиболее частые причины выхода из строя дворников

Bezpiecznik

Во время сильного дождя дворникам приходится работать более интенсивно, и именно тогда они чаще всего выходят из строя. Если попытки перезапуска не увенчались успехом, вероятно, перегорел предохранитель, отвечающий за их работу. Имея в машине запасную часть, вы можете решить проблему в кратчайшие сроки. Все, что вам нужно сделать, это заменить сгоревший на новый, и вы можете продолжать движение! Однако для того, чтобы обмен был успешным, вам нужно знать, где находится блок предохранителей в вашей машине. В зависимости от модели он может располагаться в багажнике, под капотом, в рулевой колонке или за бардачком. Поэтому, чтобы избежать стресса при поиске этого сундука, на досуге попрактикуйтесь в обмене местами.

Тяги и мотор стеклоочистителя

Помимо того, что вы не реагируете, это вас беспокоит подозрительный запах или звук? Первый симптом говорит о прогорании электродвигателя стеклоочистителя, находящегося в яме. Все, что вам нужно сделать, это вызвать эвакуатор. Вы ничего не можете с ним сделать в поле. Для его замены придется разбирать дворники и носить с собой запасной двигатель, точнее, все детали для ремонта машины никто не держит в багажнике … странные шумы и еле вибрирующие дворники может указывать на необходимость замены их сухожилий.

Переключатель стеклоочистителя

При выходе из строя переключателя стеклоочистителей немедленно обратитесь к механику, так как его ремонт невозможен. Иногда экстренная помощь он слегка постукивает по нему (например, отверткой), но только когда специальная щетка, передающая напряжение на ротор, перестала работать — вызванные колебания могут повесить его. Также не исключено, что на контактах скопилось много грязи и достаточно их опрыскать со специальным контактным лицом — для этого идеально подойдет KONTAKT SPRAY by K2. Перед этим нужно будет снять кожух локтя рулевого колеса.

Чем обработать щетки стеклоочистителя для лучшей очистки?

Факт остаётся фактом: добротный дворник при должной силе прижима никаких смазок не требует. Вообще говоря, лучше обработать лобовое стекло составом класса «Антидождь», нежели нацелиться на поиск смазочного состава для резинового полотна стеклоочистителя. Это мероприятие не несёт никакой ценности. Специализированных смазок нет, а универсальные здесь ни к чему.

Да, некоторые автолюбители обрабатывают резинки силиконом. Они же и отмечают, что никакого прироста в качестве чистки нет. Единственный плюс от подобной обработки заметен зимой, когда снег временно прекращает липнуть к резиновому полотну.

Ежели качество очистки заметно ухудшилось прямо в пути, то временный выход есть. Откиньте поводок, снимите дворник, вытяните резинку и вставьте ее наоборот. Эффект новья вернётся, но ненадолго.

И напоследок, меняйте щетки хотя бы раз в год. Тогда крупные пробелы в работе стеклоочистителей не застанут вас врасплох, да и убирать царапины со стекла не придется.

Причины срабатывания дворников при включении СЗ

Какой бы не был выбран способ решения, изначально нужно найти причину такого «поведения» дворников. Их бывает несколько. Рассмотрим самые часто вознкающие.

Замыкание

Первым делом любой автомобилист с тем или иным уровнем просвещённости будет сомневаться в проводке. Наверное, где-то коротит, подумает он. Отчего же на самом деле возникает такая неисправность?

При включении зажигания включается дворники

Кратковременное или длительное срабатывание дворников при включении зажигания возникает в большинстве случаев из-за плохого соединения «массы». Чтобы решить проблему, рекомендуется отсоединить все точки, где проводка соприкасается с «массой», и прочистить выводы от окисления и отложений. Затяжка клемм должна проводиться затем надёжно, чтобы избежать повторения ситуации в дальнейшем.

Переключатель режимов

Если стеклоочистители не отключаются при нулевом и прерывистом режиме работы, а вот в ускоренном режиме нормально функционируют, то эта разновидность неисправности, как правило, указывает на переключатель. Что можно сделать? Найти реле, отвечающее за дворники. Например, на некоторых модификациях Тойот реле устанавливается прямо внутрь переключателя дворников. Устройство разборное, можно открыть и посмотреть, в чём проблема. На крайний случай, реле заменить.

При включении зажигания включается дворники

Можно полностью отключить переключатель режимов, выпаять его из схемы. Это поможет отключить дворники, однако после этого они будут работать только в ускоренном режиме.

Реле дворников

Одна из распространённых причин срабатывания дворников. Как и говорилось выше, именно замена реле помогает решить проблему в большинстве случаях.

Примечание. Обычный симптом неисправности, связанной с реле. При кратковременном включении омывателя ветрового стекла, дворники делают не два взмаха, как это должно быть, а три – последний взмах лишний, так как вода уже со стекла убрана и чистка проводится на сухую.

Новое реле должно подходить по маркировке. К примеру, для отечественной «девятки» подходит такой вариант – 526.3747. Однако в зависимости от завода-изготовителя, релейные устройства могу иметь и другие маркировки, но подходит вполне для замены. Нужно просто спросить у продавцов для конкретной модели автомобиля.

При включении зажигания работают дворники

Если по какой-то причине реле не подходит, то можно заменить внутри реле резистор R4. Родной имеет номинал 130 кОм, а для стабильной работы дворников рекомендуется поставить в пределах 40-70 кОм. Купить деталь можно в магазине радиодеталей или спросить на форумах родного города у радиолюбителей.

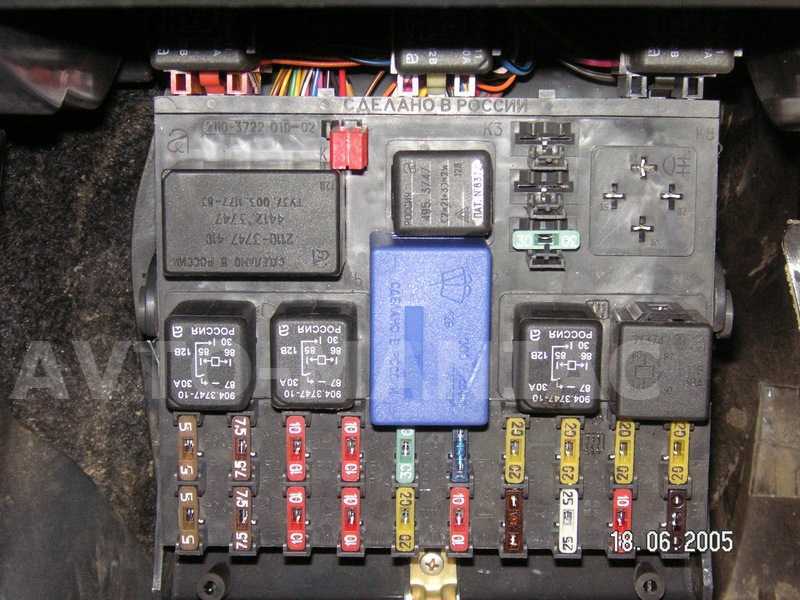

Само реле находится в блоке, который автолюбители называют «чёрный ящик».

Чёрный ящик автомобиля

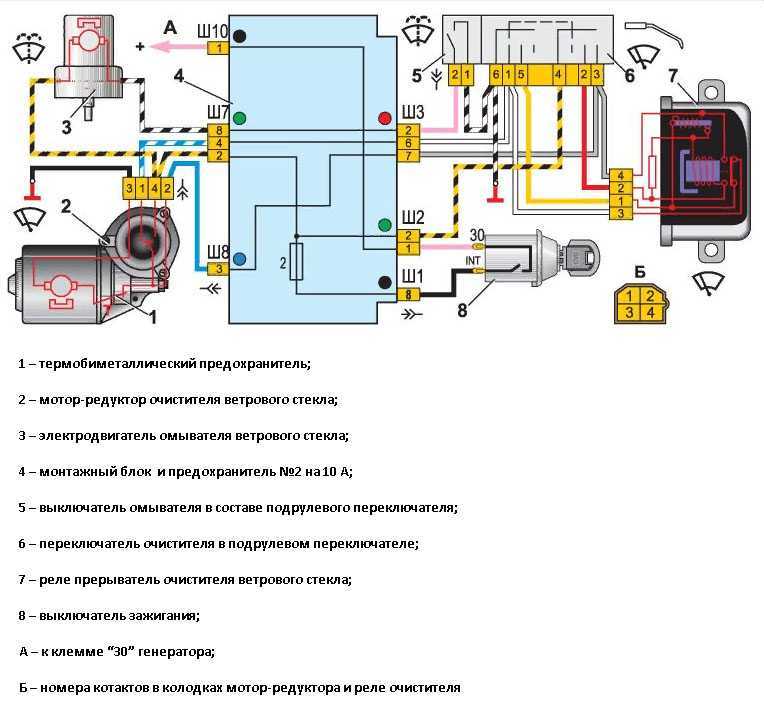

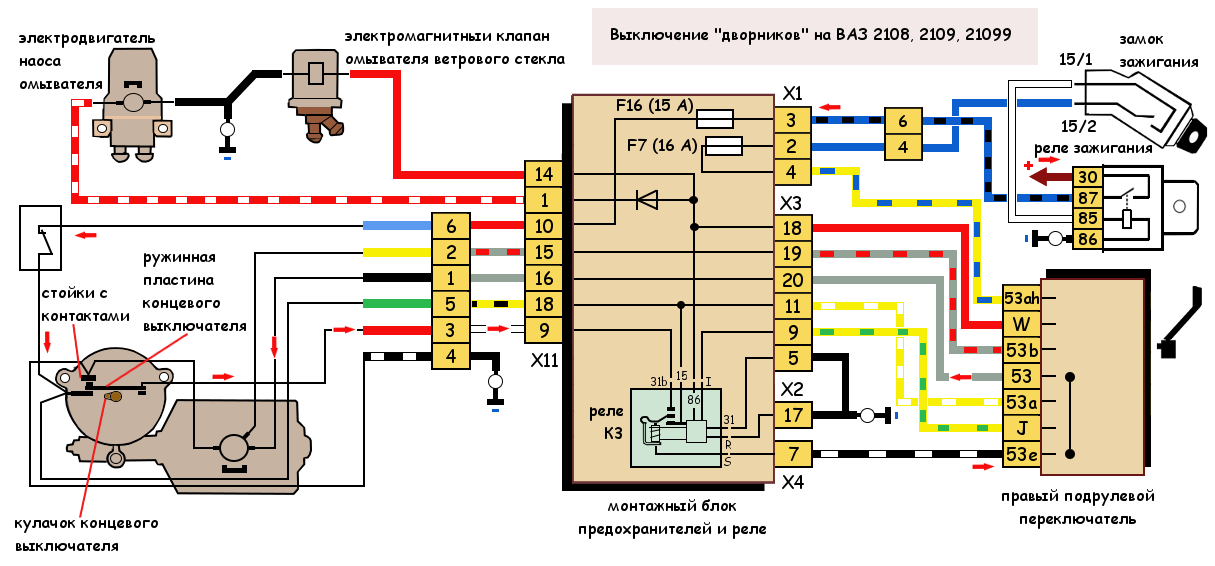

А это схема реле дворников «девятки»

Схема реле дворников

Что касается внутреннего исполнения реле дворников, то оно может быть различным. Однако нужный нам резистор всегда подключается внутри реле к четвёртой лапке микрочипа.

Следует знать, что в некоторых случаях реле дворников может быть не разборным. Тогда резистор выпаять и заменить не получится. Придётся находить новое реле с классическим вазовским исполнением.

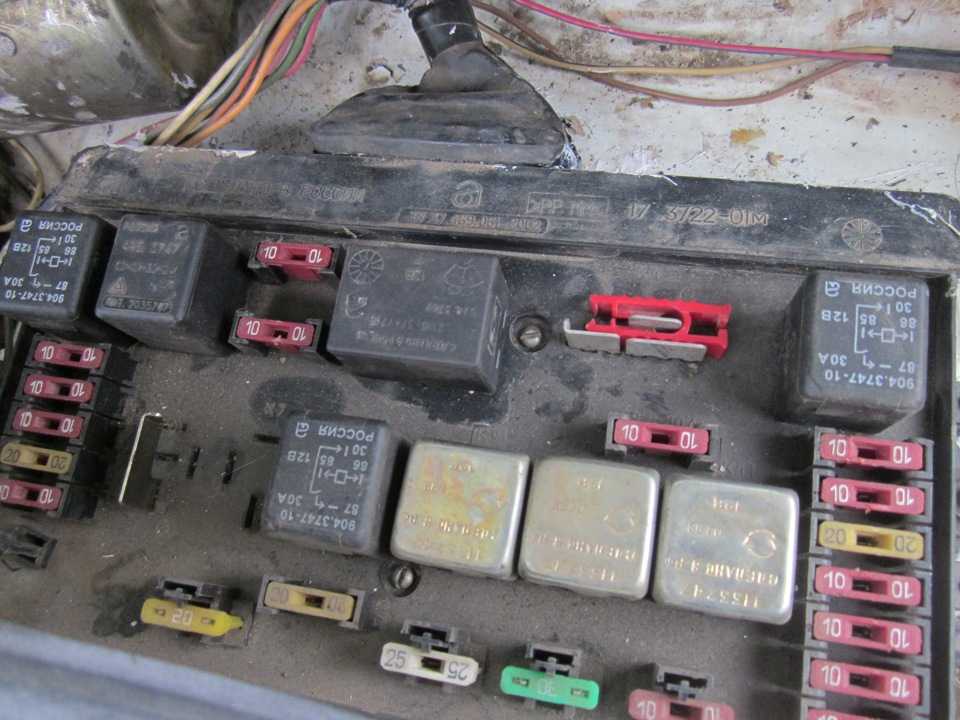

Ещё вариант – попала вода внутрь «чёрного ящика». Очевидно, что нужно разобрать блок, но делать это нужно на свой страх и риск, так как в половине случаев при разборке всё рассыпается и приходится менять монтажный блок на новый (стоит 3-4 тыс. рублей).

Разбирается «чёрный ящик» так:

• Выкрутить шесть винтов блока (два винта прямо внутри площадки, остальные по бокам);
• Снять аккуратно все реле, предохранители и перемычки (запомнить их положения);
• Располовинчить блок отвёрткой;
• Очистить окислы на схеме.

Основные причины, по которым может не работать задний дворник

На некоторых автомобилях установлен задний стеклоочиститель. Иногда даже он выходит из строя по разным причинам – работает не так, как надо.

Плохо работать задний дворник может по следующим причинам:

1. Вышел из строя подрулевой переключатель. Выяснить это легко: достаточно подать напряжение на задний дворник и убедиться в его наличии на плюсовых выводах (первом или третьем) на монтажном блоке. Если напряжения нет – переключатель не работает.
2. Неисправен мотор-редуктор. Причиной того, что он не работает, может быть как поломка самого электродвигателя (коллектора, щеток предохранителя), так и его механической части (кривошипа, зубьев, шестеренок). Мотор-редуктор либо восстанавливают, либо меняют.
3. Неисправность проводки, обрыв или окисление проводников, подходящих к мотор-редуктору дворников стекла заднего вида. Причиной дефекта может быть плохое крепление массы мотора-редуктора, недостаточная сила затяжки элемента. Не лишним будет заново зачистить места крепления провода массы или прикрепить его в другое место. Провод может оборваться из-за перегиба на переходе между крышей автомобиля и крышкой багажника. Для определения этой неисправности лучше проверить тестером наличие контакта на колодке дворника стекла заднего вида.
