Водородный двигатель принцип работы и устройство: описание, характеристики

Немного истории

В 70-х годах прошлого века наблюдался период достаточно острого дефицита горючего, изготовленного на основе нефтепродуктов. Именно тогда инженеры начали проявлять повышенный интерес к такому ресурсу как водород.

Если говорить о самих разработчиках, то первым, кто презентовал автомобильный водородный мотор, оказалась компания Toyota. Их проект появился на выставке только в 1997 году и носил название FCHV. Это был прототип кроссовера, но по тем или иным причинам серийный выпуск так и не начался.

Хотя старт оказался неудачным, автокомпании не остановились, а продолжили исследования и поиски выхода из ситуации. В этом компоненте преуспели японские и корейские производители в лице Honda, Toyota и Hyundai. Также определённые шаги в сторону водородных моторов делают представители General Motors, Nissan, BMW, Volkswagen и Ford.

Пусть к автомобилям это не имеет прямого отношения, но 2016 год стал знаковым, поскольку появился поезд, работающий на водороде. Создали его в компании Alstom. Немцы планируют в ближайшие несколько лет убрать около 4 тысяч своих дизельных локомотивов, и заменить их на водородные составы Coranda iLint. Помимо Германии, эти поезда хочет закупить Дания, Норвегия и ряд других государств.

Как работает водородный двигатель?

Машины на водородном двигателе можно разделить на три группы:

авто с двумя энергоносителями, обладающее высокоэкономичным двигателем, который может работать как на чистом водороде, так и на смеси его с бензином. КПД такого двигателя 90–95%, тогда как дизельного — 50%, а бензинового — 35%. Такие автомобили соответствуют стандарту «Евро-4»;
водородный автомобиль со встроенным электродвигателем, который питает основной топливный элемент, установленный на борту. Сейчас созданы авто с КПД выше 75%;
обычные автомобили, работающие на смеси или чистом водороде. Выхлоп намного чище, а КПД «подрастёт» примерно на 20%.

Как работает водородный двигатель? Выделяют 2 типа силовых установок по принципу работы:

водородные двигатели внутреннего сгорания. Используется роторный двигатель;
силовые установки на топливных водородных элементах — их принцип работы построен на химической реакции. Корпус элемента имеет мембрану, проводящую только протоны и разделяющую камеры с электродами — анодом и катодом. В камеру анода подводят водород, в камеру катода подводят кислород. Электроды покрывают слоем катализатора, например, это платина. Молекулярный водород теряет электроны под воздействием катализатора. Протоны через мембрану проводятся к катоду, под воздействием катализатора в результате соединения с электронами образуется вода. Из камеры анода электроны уходят в электрическую цепь, которая подсоединена к двигателю. Так образуется ток для питания мотора.

Достоинства водородного двигателя:

продукт горения водорода — вода. А значит, это самое экологически чистое топливо;
мощность, приёмистость и иные показатели двигателя выше, чем у стандартного — электроэнергия обеспечивает их сполна;
низкий уровень шума;
простота обслуживания — не нужна сложная трансмиссия, а трущихся деталей меньше;
низкая себестоимость эксплуатации транспорта;
меньший расход топлива и большая скорость заправки;
более высокий запас хода;
водород имеет большой потенциал в качестве альтернативного вида топлива, так как он может быть получен из различных источников, в том числе солнечной энергии или ветра;
основное сырьё — вода — бесплатное.

Недостатки водородного двигателя:

Использование топливных элементов в обычном двигателе чревато пожаром или взрывом из-за его устройства.
Стоимость их также весьма высока.
Вес автомобиля увеличивается в результате использования преобразователей тока и мощных аккумуляторов.
Процесс получения из воды водорода пока тоже недёшев, как и транспортировка нового топлива.
Прогнозируются и экологические проблемы — увеличение в атмосфере количества водорода может пагубно сказаться на озоновом слое Земли.
Производство аккумуляторов – также вредный для окружающей среды процесс.
Одной из проблем транспортных средств на водороде является высокая стоимость платины, необходимой для химической реакции в двигателе.
Отсутствие водородных заправочных станций делает водородные автомобили неконкурентоспособными по сравнению с обычными автомобилями.
Не решён вопрос о хранении. На сегодняшний день предлагается хранить в сжиженном виде либо под высоким давлением, но исследования продолжаются.

О водородных двигателях

Известны несколько различных вариантов, каким может быть такой мотор и что может лежать в основе его работы.

Сгорание водорода

Это обычный ДВС, работающий непосредственно на водороде или на его смеси с бензином. В результате такой добавки улучшается сгорание смеси, увеличивается КПД мотора, уменьшается при сгорании содержание окиси углерода. Однако в конструкцию автомобиля приходится вводить бак для хранения водорода, причем жидкого. А это не добавляет места в багажнике и не повышает безопасность при столкновениях.

Такой принцип использования водорода реализует BMW, причем основной задачей компания считает возможность применения любого из видов топлива (бензин, водород). Уже созданы, и длительное время успешно эксплуатируются несколько образцов, работающих на подобном принципе. Правда, при этом в основном остаются недостатки, свойственные обычному автомобилю.

А так ли хорош водород?

Считается, что самым основным достоинством автомобиля, использующего водород, является его экологичность. Общепринято, что при сгорании водорода вместо окиси углерода и других вредных веществ будет появляться вода, точнее водяной пар. Однако при этом используется не чистый кислород, а воздух, в состав которого входит азот. В результате в камере сгорания образуются окислы азота. А их воздействие на окружающую среду может быть гораздо хуже, чем обычных выхлопных газов.

Кроме того следует учесть, что попадание на горячие части ДВС водорода, может вызвать его воспламенение. Поэтому наиболее подходящим для использования подобного топлива является роторный двигатель, в котором газ поступает в холодную часть, а потом перегоняется в горячую.

Очень большая дискуссия вообще идет по вопросу о том, имеет ли право на существование водородный автомобиль. Здесь есть несколько проблем, без решения которых не имеет смысла говорить о будущем подобной техники. Необходимо отметить, что водород сначала надо получить, для чего требуется какая-то установка. Источником для его получения может служить вода или метан.

Вот тут и возникает одна из основных проблем.

Метан сам является хорошим энергоносителем, и подвергать его дополнительной переработке, чтобы потом сжечь готовый продукт, достаточно нерационально, можно сразу сжигать метан без лишних расходов.
С водой картина еще интересней. Для того чтобы получить один кубический метр водорода, необходимо затратить электроэнергии в четыре раза больше, чем может выработаться при сжигании этого объема газа.
Необходимо учесть, что при производстве водорода будут происходить выбросы вредных веществ, и что окажется лучше – неизвестно. Вместо выброса выхлопных газов автомобиля будут образовываться свои отходы при получении газа.
Кроме того, очень проблематичной является вопрос хранения. Он до сих пор не решен, водород способен проникать через любой материал, и хранить его надо в жидком виде, а это еще дополнительные затраты, и не маленькие, которые необходимо прибавить к тем, что понесены на этапе получения. А при утечках газа образуется взрывоопасная смесь с воздухом.

Следующей проблемой, практически ставящей крест на использовании водорода в качестве топлива для автомобиля, является отсутствие соответствующей инфраструктуры. Под этим необходимо понимать в первую очередь сеть заправочных станций.

Темный водород

В 2016 году учёные из США и Великобритании, создав при мгновенном сжатии давление 1,5 млн. атмосфер и температуру в несколько тысяч градусов, смогли получить третье промежуточное состояние водорода, при котором он одновременно имеет свойства и газа, и металла. Он получил название «тёмный водород», так как в этом состоянии он не пропускает видимый свет, в отличие от инфракрасного излучения. «Тёмный водород», в отличие от металлического, идеально вписывается в модель строения планет-гигантов. Он объясняет, почему их верхние слои атмосферы значительно теплее, чем должны быть, перенося энергию от ядра, а поскольку он обладает значительной электропроводностью, то играет ту же роль, что и внешнее ядро на Земле, формируя магнитное поле планеты!

Современные автомобили с водородными двигателями

Возможность применения двигателей на водородном топливе заинтересовала многих производителей. В результате в автомобильной индустрии появляется все больше машин, работающих на данном газе.

К наиболее востребованным моделям стоит отнести:

Компания Тойота выпустила автомобиль Fuel Cell Sedan. Для устранения проблем с дефицитом пространства в салоне и багажном отсеке емкости с водородным топливом размещены на полу транспортного средства. Fuel Cell Sedan предназначен для перевозки людей, а его стоимость составляет 67.5 тысяч долларов.
Концерн БМВ представил свой вариант автомобиля Hydrogen Новая модель протестирована известными деятелями культуры, бизнесменами, политиками и другими популярными личностями. Испытания показали, что переход на новое топливо не влияет на комфортабельность, безопасность и динамику транспортного средства. При необходимости виды горючего можно переключать с одного на другой. Скорость Hydrogen7 — до 229 км/час.
Honda Clarity — автомобиль от концерна Хонда, который поражает запасом хода. Он составляет 589 км, чем не может похвастаться ни одно транспортное средство с низким уровнем выбросов. На дозаправку уходит от трех до пяти минут.
«Монстр» от Дженерал Моторс показан в октябре 2016 года. Особенность автомобиля заключается в невероятной надежности, что подтверждено проведенными исследованиями армией США. Во время испытаний транспортное средство прошло больше 3 миллионов километров.
Концерн Тойота выпустил на рынок водородную модель Mirai. Продажи начались еще в 2014 году на территории Японии, а в США — с октября 2015 года. Время на заправку Mirai составляет пять минут, а запас хода на одной заправке 502 км. ФОТО 21 22 Недавно представители концерна заявили, что планируют внедрять данную технологию не только в легковой транспорт, но и в вилочные погрузчики и даже грузовики. 18 колесный грузовик уже тестируется в Лос-Анжелесе.
Производитель Лексус планирует свой вариант автомобиля с водородным двигателем в 2020 году, поэтому о транспортном средстве известно мало подробностей.
Компания Ауди представила концепт H-tron Quattro в Детройте. По заверению производителя машина может проехать на одном баке около 600 км, а набрать скорость до 100 км/час удается за 7,1 секунду. Машина имеет «виртуальную» кабину, заменяющую стандартную приборную панель.
БМВ в сотрудничестве с Тойотой планирует выпуск своего водородного транспортного средства к 2020 году. Производитель заверяет, что запас хода новой модели составляет больше 480 км, а дозаправка будет занимать до 5 минут.
В 2013 году в компании Форд заявили, что активное производство водородных двигателей начнется уже к концу 2017 года при сотрудничестве с Ниссан и Мерседес-Бенц. Но реализовать задуманное на практике пока не удается — работники концерна находятся на этапе разработки.
Мерседес-Бенц на Франкфуртском автосалоне представил внедорожник GLC, который появится на рынке в конце 2019 года. Авто комплектуется аккумулятором на 9,3 кВт*ч, а запас хода составляет 436 км. Максимальная скорость ограничивается электроникой на уровне 159 км/час.
Nikola Motor представила грузовой автомобиль с водородным двигателем, имеющий запас хода от 1287 до 1931 км. Стоимость нового автомобиля составит 5-7 тысяч долларов за аренду в месяц. Выпуск планируется начать с 2020 года.
Производитель Хендай создал новую линейку Tucson. На сегодняшний день произведено и реализовано 140 машин. Бренд Hyundai Genesis представил свой автомобиль с водородным двигателем GV Впервые транспортное средство было представлено в Нью-Йорке, но его производство пока не планируется.
Великобритания тоже не отстает в плане новых технологий. В стране уже можно арендовать водородный автомобиль Riversimple Rasa на три или шесть месяцев. Машина весит чуть больше 500 кг и способна проехать на одной заправке около 500 км.
Дизайнерский дом Pininfarina создал машину на водородном топливе H2 Speed. Особенность авто заключается в способности ускорятся до сотни всего за 3,4 секунды, а максимальная скорость — 300 км/час. Время на заправку составляет всего три минуты. Стоимость новой модели достигает 2,5 млн. долларов.

Водородный двигатель: дальнейшие перспективы

Сегодня над созданием экологичных двигателей трудятся многие компании. Некоторые идут по пути создания двигателей-гибридов, другие делают ставку на электромобили и т.д. Что касается водородных установок, в плане экологии и производительности данный вариант также может в ближайшее время составить конкуренцию ДВС на бензине, газе или дизтопливе.

Водородные двигатели показали себя несколько лучше, чем самые продвинутые электрокары. Например, японская модель Honda Clarity. Единственное, остался такой недостаток, как способы и возможности заправки. Дело в том, что инфраструктура водородных заправочных станций не особенно развита, причем в мировом масштабе.

Также не особенно большим является и сам выбор водородных легковых авто. Кроме Honda Clarity можно разве что упомянуть Mazda RX8 Hydrogen, а также BMW Hydrogen 7. Фактически это автомобили-гибриды, которые работают на жидком водороде и бензине. Еще можно добавить в список Mercedes GLC F-Cell. Эта модель имеет возможность подзарядки от бытовой сети электропитания и позволяет пройти до 500 км. на одном заряде.

Дополнительно стоит отметить модель Toyota Mirai. Автомобиль работает только на водороде, одного бака хватает на 600 км. Водородные двигатели еще встречаются на отечественной модели «Нива», а также устанавливаются корейцами на специальную версию внедорожника Hyundai Tucson.

Как видно, с двигателем на водороде активно экспериментируют многие производители, однако такое решение все равно имеет много недостатков. При этом некоторые минусы сильно мешают массовой популяризации.

Прежде всего, это безопасность и сложность транспортировки такого топлива

Важно понимать, что водород весьма горюч и взрывоопасен даже при относительно невысоких температурах. По этой причине его сложно хранить и перевозить

Получается, необходимо строить особые водородные резервуары для авто с данным типом двигателя. Как результат, на практике водородных заправок очень мало.

К этому также можно добавить определенную сложность и высокие расходы на ремонт и обслуживание водородного агрегата, а также необходимость в подготовке и обучении большого количества высококвалифицированного персонала. Если же говорить о самом авто на водороде и его эксплуатационных характеристиках, наличие водородной установки делает машину более тяжелой, закономерно ухудшается управляемость.

Недостатки водородных моторов

Проект провалился. Дело в том, что даже при минимальных переделках конструкции автомобиля, необходимо было устанавливать водородный бак, который занимал половину багажника. Кроме того, инфраструктура водородных заправок в мире насчитывает единицы точек, где можно заправить авто водородом. Добывать водород своими руками не имеет никакого смысла, масштабы не те, да и заправочное оборудование должно быть идеально герметичным.

Ученые прогнозируют более динамичное развитие инфраструктуры водородных заправок только к 2030 году, не ранее. Получать чистый водород можно только двумя путями — либо методом электролиза, либо выделять его из природного газа, поскольку в природе чистого водорода не существует.

Перспектива получать водород из воды выглядит заманчиво, но инвесторы не стоят в очереди на финансирование постройки оборудования, необходимого для получения летучего газа из обычной воды. Разработки продолжаются, нефть потихоньку заканчивается, поэтому человечеству стоит задуматься об альтернативных видах топлива несколько активнее, пока не поздно. А пока, удачных всем дорог на наших дизельных и бензиновых автомобилях.

Водород для тяжеловеса

Два последних года запомнились важными «водородными» новостями. Поговорим об известном проекте электрического грузовика Nikola One, представленного американской компанией Nikola Motor в 2016 году. История эта получила продолжение.

Итак, Nikola One. Грузовой электрокар, тягач с электроприводом и батареей емкостью 320 кВт·ч. На борту – собственная автономная электростанция. Электроэнергию вырабатывает система водородных топливных элементов.

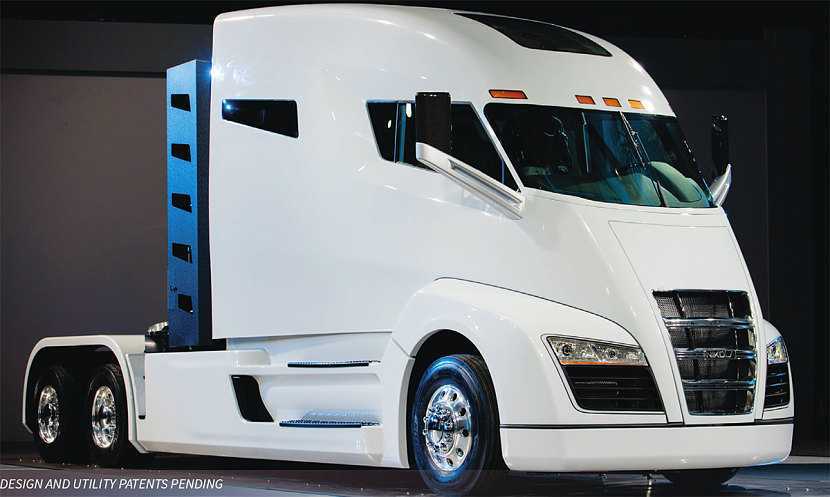

Nikola One для американского рынка

Как заявил производитель, этот грузовик имеет автономный запас хода почти 1200 миль, по-нашему – 2000 км. И движется он с нулевой эмиссией отработавших газов – их просто нет, этих газов.

Изначально его планировали оснащать «удлинителем хода» – газотурбинным бортовым генератором, но потом все же остановились на ТЭ. Правда, для некоторых рынков возможность использования газотурбинного генератора все же оставили.

Заявленные характеристики тягача существенно превышают показатели большинства электромобилей, но есть и сомнения – хватит ли энергии силовой установки для перемещения 35-тонных грузов? На этот вопрос ответит практика эксплуатации. Но тут возникает еще одна проблема: где брать водород в достаточном количестве для парка Nikola One?

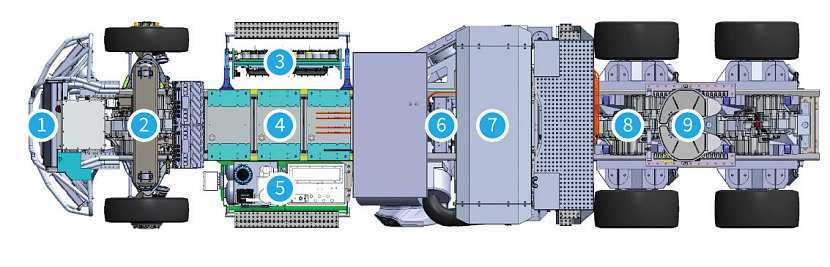

Компоновка тягача Nikola на водороде: 1 – система охлаждения; 2 – два электрических
мотор-редуктора для привода передних колес; 3 – блок высоковольтной и управляющей
электроники; 4 – тяговая батарея; 5 – ресивер пневматической тормозной системы и бак
системы охлаждения батареи; 6 – электрохимический генератор (топливные элементы
на 300 кВт); 7 – баки с водородом; 8 – задний мост с электродвигателем; 9 – седло
Фото: https://www.automobile-propre.com

Главный исполнительный директор (Chief Executive Officer) компании Nikola Motors Тревор Милтон (Trevor Milton) заявил, что концепция электрического грузовика Nikola One будет опираться на собственную водородную инфраструктуру. Она раскинется по всей территории Соединенных Штатов, захватив частично и Канаду. Компания намерена строить электролизные установки и транспортировать водород на заправки.

Не так давно Nikola Motor обрела партнера – компанию Nel ASA. Эта фирма поставляет для Nikola оборудование, помогая создать самую большую водородную топливную сеть в мире. Достаточно сказать, что в ней будут действовать 16 электролизных станций, работающих по технологии H2Station.

Уже знакомый нам г-н Тревор Милтон заявил, что заказ на поставку первых двух станций на основе щелочных электролизеров компания Nel ASA уже выполняет. Остальные 14 станций получат путевку в жизнь в ближайшее время.

Скотт Перри, один из ведущих специалистов Nikola Motor, рассказал, что компания Nel ASA поставляет водород в более чем 80 стран с 1927 года. «Мы уверены, что с таким опытным партнером наш проект будет успешным», – с оптимизмом заключил он.

Первоначально каждая станция будет производить до 8 т водорода в день. Однако объем выпуска может быть увеличен до 32 т в день. Кстати, каждый грузовик Nikola ежедневно будет потреблять около 50–75 кг водорода.

Интересная подробность: Nikola Motor намерена предоставлять свои заправки всем водородным транспортным средствам, а не только грузовикам собственной марки.

Прошло немного времени, и компания Nikola заявила, что будет производить не один, а два тягача – Nikola One и Nikola Two. Вторая модель отличается в первую очередь кабиной. Если у Nikola One имеется спальный отсек, то Nikola Two оснащен лишь компактной кабиной для перевозок, но не для отдыха.

С точки зрения энергетики Nikola Two не отличается от Nikola One. За кабиной находятся баллоны с водородом для питания электрохимического генератора. Он вырабатывает электрическую энергию для мотор-редукторов суммарной мощностью более 1000 л. с. По информации производителя, разгон до 60 миль/ч занимает не более 30 секунд, а пробег на одной заправке водородом составляет 1200 миль. Заправка же займет не больше 15 минут.

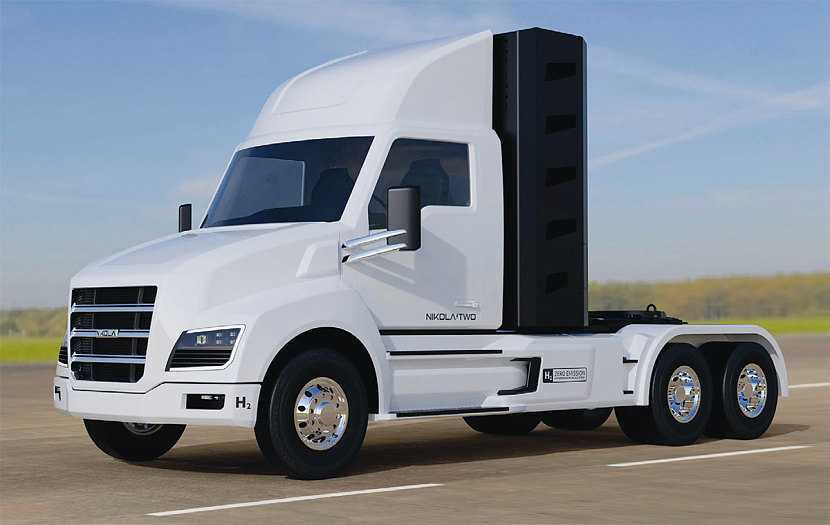

Nikola Two также ориентирован на американский рынок

В конце ноября 2018 года компания представили третью модель водородного грузовика. Она так и называется – Nikola Tre («три» по-норвежски). Если Nikola One и Nikola Two адресованы американскому рынку, то бескапотный Nikola Tre будет работать в Европе.

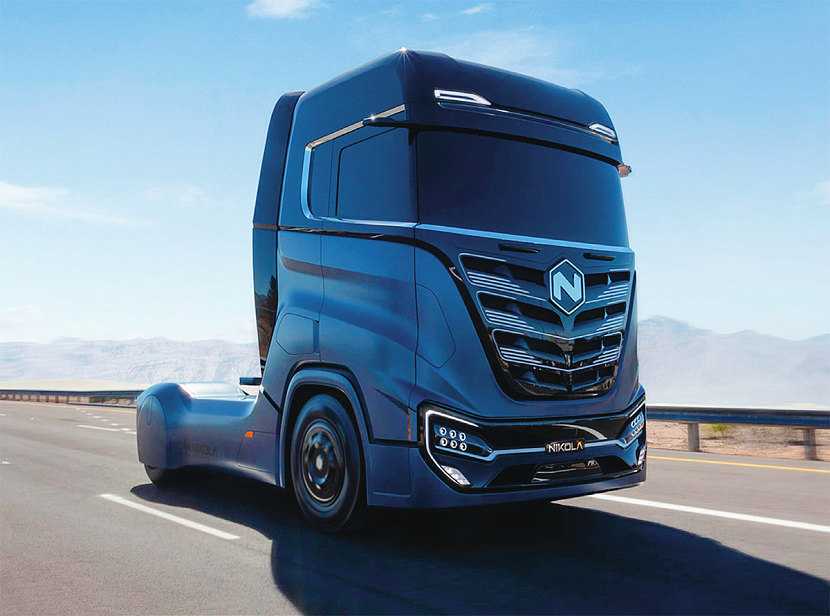

Nikola Tre для европейского рынка

Технические характеристики Nikola Tre практически не отличаются от двух первых моделей. Силовая установка мощностью от 500 до 1000 л. с., крутящий момент до 2000 Нм, запас хода до 1200 миль, продолжительность заправки примерно 20 минут.

Плюсы

Доказанная эффективность. Мало того, что первый водородный двигатель был разработан уже в XIX веке, в истории есть и другие примеры его использования. К примеру, водородное топливо генерировалось во времена Великой Блокады Ленинграда: им заправляли автомобили, перевозившие раненых, и съестные припасы.
Повышенный КПД. Многие почему-то игнорируют тот факт, что энергия, высвобождаемая сгоранием водородного топлива, гораздо больше, чем сгоранием того же бензина. Стоимость его производства при этом гораздо меньше.
Экологичность. Одной из самых распространённых проблем современных городов является загрязнённый воздух. Не последнюю роль в ухудшении ситуации сыграли бензиновые выхлопы, выделяющиеся из машины после переработки бензина. Водород решает эту проблему, так как основная субстанция, которая остаётся после его внутреннего сгорания – водяной пар настолько чистый, что при повторной конденсации его можно даже пить. Это доказал один из японских журналистов, испив химический остаток на испытаниях водородной модели Toyota.
Простая генерация. Первый опыт использования водородного топлива был зафиксирован ещё в 1806 году – один из французских химиков получил его, пустив электрический ток через воду. И всё! Вода – единственное, что необходимо для получения водородного топлива. Следовательно, и производящие его машины будут менее затратными, что может положительно сказаться на финансовом состоянии крупных промышленных предприятий.
Простота использования. Более того: для подачи топлива в мотор не нужны сложные системы топливоподачи, устанавливаемые в современные автомобили. Мало того, что они не благонадёжны, так ещё и повышают стоимость автомобилей. Если бы учёные задались целью разработать единую конфигурацию мотора, который без проблем бы работал на двух главных топливах, изменения не были бы радикальными, а вот производительность мотора увеличилась бы в разы. В теории, машина на водородном двигателе будет гораздо дешевле, но популярность бензиновых двигателей, к сожалению, не позволяет учёным начать двигаться в этом направлении.
Бесшумность. Водородное топливо позволяет автомобилю двигаться практически бесшумно.

Водородный двигатель: типы, устройство,принцип работы

ТИПЫ ВОДОРОДНЫХ ДВИГАТЕЛЕЙ

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Главное отличие двигателей на водороде от привычных нам сейчас бензиновых либо дизельных аналогов заключается в способе подачи и воспламенении рабочей смеси. Принцип преобразования возвратно-поступательных движений КШМ в полезную работу остается неизменным. Ввиду того что горение топлива на основе нефтепродуктов происходит медленно, камера сгорания наполняется топливно-воздушной смесью немного раньше момента поднятия поршня в свое крайнее верхнее положение (ВМТ). Молниеносная скорость реакции водорода позволяет сдвинуть время впрыска к моменту, когда поршень начинает свое возвратное движение к НМТ. При этом давление в топливной системе не обязано быть высоким (4 атм. достаточно).

В идеальных условиях водородный двигатель может иметь систему питания закрытого типа. Процесс смесеобразования происходит без участия атмосферного воздуха. После такта сжатия в камере сгорания остается вода в виде пара, который проходя через радиатор, конденсируется и превращается обратно в Н2О. Такой тип аппаратуры возможен в том случаи, если на автомобиле установлен электролизер, который отделит с полученной воды водород для повторной реакции с кислородом.

На практике такой тип системы осуществить пока что сложно. Для исправной работы и уменьшения силы трения в моторах используется масло, испарения которого являются частью отработанных газов. На современном этапе развития технологий устойчивая работа и беспроблемный запуск двигателя, работающего на гремучем газе, без использования атмосферного воздуха неосуществимы.

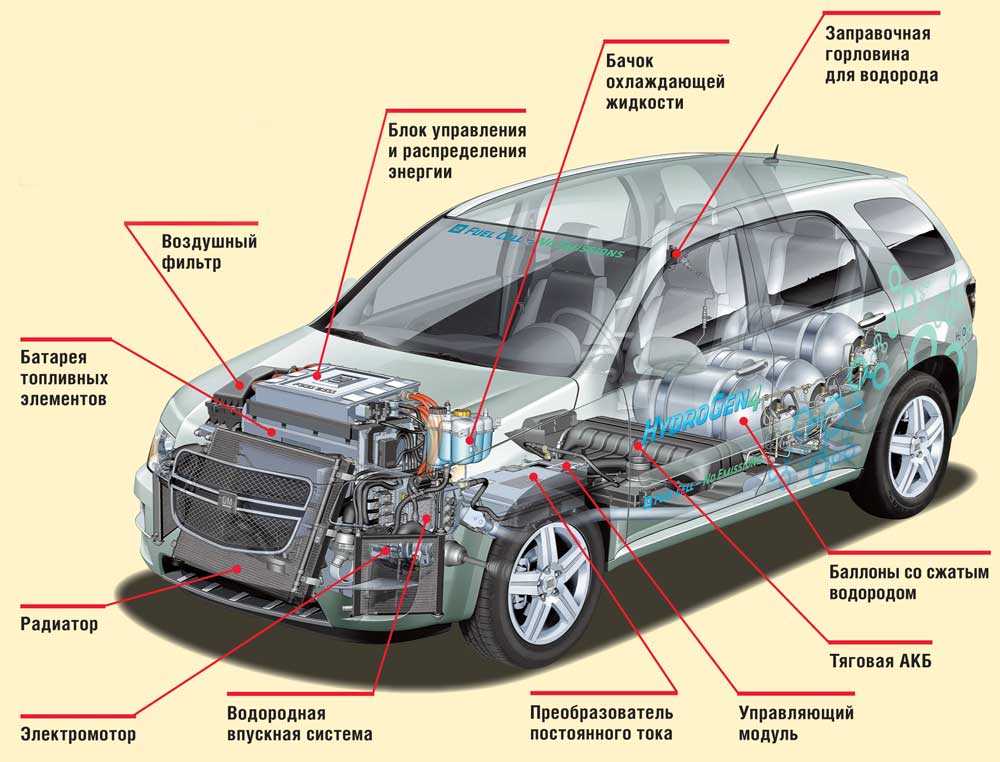

Двигатель на водородных топливных элементах

Обратите внимание, под водородными двигателями понимаются как агрегаты, работающие на водороде (водородный ДВС), так и моторы, которые используют водородные топливные элементы. Первый тип мы уже рассмотрели выше, теперь давайте остановимся на втором варианте. Топливный элемент на водороде фактически представляет собой «батарейку»

Другими словами, это водородный аккумулятор с высоким КПД около 50%. Устройство основано на физико-химических процессах, в корпусе такого топливного элемента имеется особая мембрана, проводящая протоны. Эта мембрана разделяет две камеры, в одной из которых стоит анод, а в другой катод

Топливный элемент на водороде фактически представляет собой «батарейку». Другими словами, это водородный аккумулятор с высоким КПД около 50%. Устройство основано на физико-химических процессах, в корпусе такого топливного элемента имеется особая мембрана, проводящая протоны. Эта мембрана разделяет две камеры, в одной из которых стоит анод, а в другой катод.

В камеру, где расположен анод, поступает водород, а в камеру с катодом попадает кислород. Электроды дополнительно покрыты дорогими редкоземельными металлами (зачастую, платиной). Это позволяет играть роль катализатора, который оказывает воздействие на молекулы водорода. В результате водород теряет электроны. Одновременно протоны идут через мембрану на катод, при этом катализатор также воздействует и на них. В итоге происходит соединение протонов с электронами, которые поступают снаружи.

Такая реакция образует воду, при этом электроны из камеры с анодом поступают в электрическую цепь. Указанная цепь подключена к двигателю. Простыми словами, образуется электричество, которое заставляет двигатель работать от такого водородного топливного элемента.

Подобные водородные двигатели позволяет пройти не менее 200 км. на одном заряде.

О выгодах применения

У водородного карбюраторного мотора горючее только обогащается газовой смесью на 10%, но это на 30–50% понижает расход самого горючего. Получается, что на том же объёме топлива вы будете проезжать, например, не сто пятьдесят, а двести вёрст.

Вот какие достоинства водородного двигателя уже сегодня. А в будущем применение этого чудесного газа, как движущей силы для автомобиля, открывает широчайший ряд выгодных аспектов.

Для получения энергии нужна будет только вода

Выгодные аспекты

бесплатное сырьё — вода, из которой газ можно брать бесконечно;
во время реакции получаемые вещества вреда экологии не доставляют;
благодаря реактивному сгоранию КПД рассматриваемого агрегата на порядок выше карбюраторного;
колоссальная горючесть газа позволяет силовой установке бесперебойно работать при любых атмосферных показателях как минусовых, так и плюсовых;
детонация при сгорании водородной смеси в разы ниже, чем у бензина, что снижает шумы и вибрацию при работе агрегата;
здесь не требуется сложных систем трансмиссии, охлаждения и смазки, значит, повышается простота обслуживания благодаря уменьшению числа деталей.

Доводка до совершенства

Чтобы двигатель на водородных элементах работал в постоянном режиме, помимо прочего, ему нужны объёмные аккумуляторы и преобразователи. А в том виде, в котором они доступны сейчас, используется слишком много места для них. Здесь при изготовлении нужен принципиально новый подход.

Топливные элементы ещё слишком дорогие. Пока только ведётся поиск альтернативных материалов для их производства.

Не доработана пожаробезопасность силовой установки. И вопрос ёмкостей для водорода остаётся открытым. Само устройство водородного двигателя, можно сказать, ещё только приобретает будущие черты.

Где использовались водородные топливные элементы?

Особенность топливных элементов водородного типа —способность производить энергию для электрического мотора. Как результат, система заменяет ДВС или становится источником бортового питания на транспортном средстве.

Впервые топливные элементы были использованы в 1959 году компанией из США.

Если говорить в целом, топливные элементы применяются:

НА АВТОМОБИЛЬНОМ ТРАНСПОРТЕ. В отличие от КПД стандартного двигателя, они показывают лучшие результаты. На испытании первого автобуса топливные элементы показали КПД в 57%. Сегодня такие устройства тестируются многими производителями автомобилей — Хонда, Форд, Ниссан, Фольксваген и другими.
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ. На современном этапе больше 60% транспорта на ж/д — тепловозы. Сегодня водородные поезда разрабатываются во многих странах — Японии, Дании, США и Германии.
НА МОРСКОМ ТРАНСПОРТЕ. Водородные топливные элементы наиболее востребованы на подводных лодках. Активные работы в этом направлении ведутся в Германии и Испании, а в роли заказчиков выступают другие страны, среди которых Италия, Греция, Израиль.
В АВИАЦИИ. Первые самолеты на водородном двигателе появились еще в 80-х годах прошлого века. На современном этапе новый вид топлива применяется для создания беспилотных летательных аппаратов (в том числе вертолетов).

Также водородные топливные элементы нашли применение на вилочных погрузчиках, велосипедах, скутерах, мотоциклах, тракторах, автомобилях для гольфа и другой технике.

Водородные двигатели будущего

Новое сотрудничество в автомобильном секторе начали General Motors (GM) и Honda Motor. Обе компании планируют совместно разрабатывать водородные топливные элементы в течение следующих семи лет. Обмен ноу-хау поможет снизить затраты на технологии и делает основной целью реагирование на увеличение объёма глобальных требований, предъявляемых к сокращению выбросов, стандарт «Евро-4» имеет строгие рамки.
Силовая установка автомобиля может послужить и электростанцией для дома, обеспечивая его энергией в течение 5 дней.
Каждый производитель в ближайшее время рассчитывает продавать минимум тысячу экокаров за год, ожидаемая цена 97000 $.
К 2050 году водород как источник топлива покроет треть производимой энергии.

А вот Илон Маск (глава SpaceX и Tesla) к новому топливу относится крайне критично, считая его создание маркетинговым ходом. Маск заявил, что использование технологий не решит реальных транспортных проблем и что в литий-ионных батареях плотность хранения энергии превышает все водородные разработки. А как думаете вы?
