ЗМЗ 406 карбюратор — обзор самых распространенных проблем

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность – 110 л. с., а с инжектором – 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 – 0-вой класс, а змз 40621.10 – класс Евро – 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Газель

Модель змз 40524.10 – это известный всем карбюратор газель. Марка автомобилей – “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования – 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Описание конструкции ШПГ ЗМЗ 406

Поршни 406 двигателя Заволжского завода изготовлены из особого сплава алюминия. Все поршни имеют углубления на дне. Эти углубления предотвращают столкновение поршней с клапанами при обрыве цепи ГРМ. При сборке двигателя после ремонта, для правильной установки поршней, на их стенке имеется надпись «Перед». Эта надпись находиться над бобышкой каждого поршня. Поршень нужно ставить так, чтобы эта надпись была впереди по движению машины.

Каждый поршень укомплектован двумя компрессионными и одним маслосъёмным кольцом. Кольца компрессионные выплавлены из чугуна. Поверхность верхнего кольца, та которая взаимодействует со стенками цилиндра, покрыта тонким слоем хрома. Это ускоряет притирку кольца. Поверхность компрессионного кольца расположенного снизу покрыта тонким слоем олова. Внутренняя поверхность этого кольца, имеет проточку. Это кольцо необходимо устанавливать на поршень, протокой вверх, к донышку поршня.

Маслосъёмное кольцо имеет три элемента: два стальных тонких диска и расширитель. Поршень соединяется с шатуном, при помощи пальца поршневого. Конструкция соединения плавающего типа. Другими словами палец свободно перемещается и в поршне, и в головке шатуна. От бокового смещения, палец удерживают два пружинных стопорных кольца, установленные в бобышках поршней.

Шатуны выполненные из кованной стали, имеют стержень двутаврового сечения. В верхней головке шатуна, находиться запрессованная бронзовая втулка. Нижняя головка на шатуне имеет крышку, прикрученную к шатуну двумя болтами. Крышки проходят обработку совместно с шатунами, поэтому менять местами их нельзя. Крышки и шатуны имеют нумерацию, чтобы их не перепутать при сборке. Гайки болтов, крепящие крышку шатуна, обустроены само стопорящейся резьбой, дополнительного стопорения не требуют.

Днище поршней имеет принудительное охлаждение. Для этого, в стержне шатуна и верхней его головке высверлены отверстия. По ним, под давлением, моторная смазка попадает на днище поршня, тем самым охлаждая его. Вес поршня в сборе с шатуном должен быть одинаковым во всех цилиндрах. Допустимая разница 10 граммов. Нижняя головка шатуна, удерживает шатунные тонкостенные подшипники скольжения.

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

Уменьшаем потребление горючего на автомобилях ГАЗ

Установка на ГАЗ 24 карбюратора от «семерки» ВАЗ (сопровождающаяся небольшой потерей мощности) – частый, но не единственный способ экономии горючего. Помимо этого, автолюбители:

переустанавливают от «Москвича» карбюратор с механическим «включением» второй камеры ДААЗ-2140-1107010-70, жиклеры и воздушные фильтры,
оснащают подающий жиклер тонким проводом,
во вторую камеру карбюратора ставят малый диффузор (от ВАЗ 2107),
заливают энергосберегающее синтетическое масло в коробку передач.

Предполагается при этом, что установлены и экономайзер ЭПХХ (принудительного холостого хода), и бесконтактная система зажигания. В рассуждениях о том, как уменьшить расход топлива в «Волге» с V8, иногда упоминают ГАЗ 53 и трансмиссию от него с несинхронизированными нижними передачами. Но этот способ считается сомнительным. К тому же степень унификации грузовиков (несмотря на кажущееся конструктивное сходство) низкая.

С самого начала выпуска «Газель» оснащалась лишь двигателем ЗМЗ 402, но с 1996 года на машину стали серийно устанавливать мотор ЗМЗ 406. ДВС оснащался электронной системой зажигания, но в отличие от «Волги», на которой уже был инжектор, на «Газели» решили оставить карбюратор.

Установленный на Газель 406 двигатель

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен.

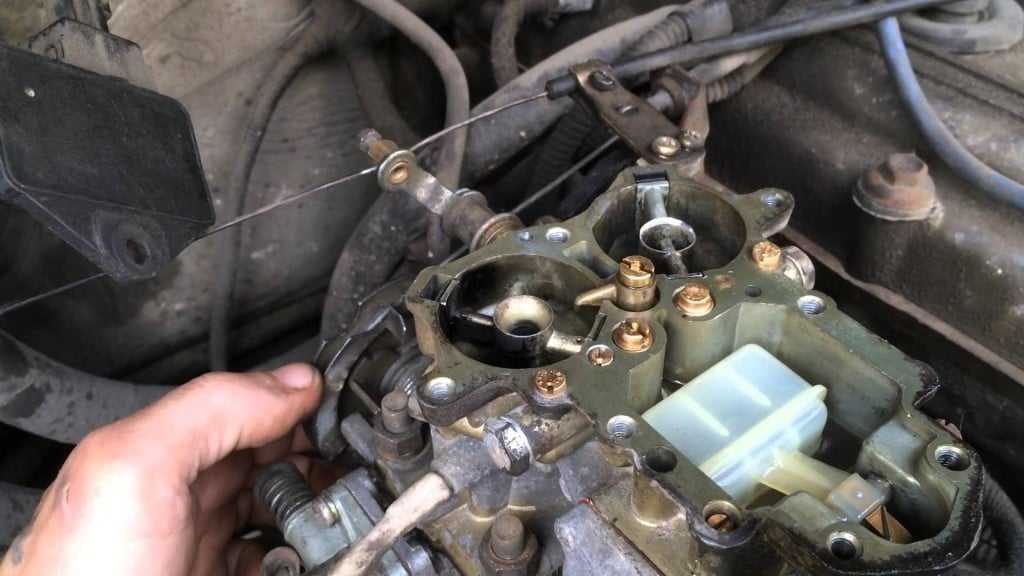

Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Причин нестабильной работы ДВС много – начиная от элементарно неработающей свечи зажигания или пробивающего высоковольтного провода, заканчивая прогоревшим выпускным клапаном или поршнем.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

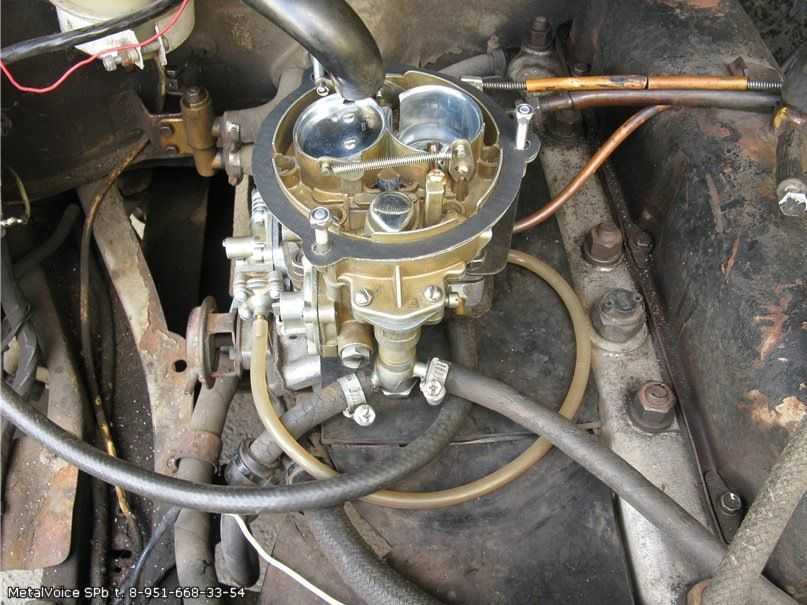

Так выглядит карбюратор солекс 21073 для Газели

Неисправности происходили следующие:

Засорение жиклеров

Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;

Рвется мембрана ускорительного насоса, или забивается носик ускорителя

Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Выгибается цинковый основной корпус в нижней части. Между ним и корпусом дроссельных заслонок возникает щель, через которую идет подсос воздуха. Двигатель в этом случае на холостых оборотах работает неустойчиво, и карбюратор плохо поддается регулировке;
Не держит запорный клапан (игла) в поплавковой камере. Много шло брака в клапанах. Если игла не держит, резко увеличивается расход топлива. В некоторых случаях при переливе бензина в камере двигатель не заводится, а бензин из карбюратора течет ручьем.

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л.

Но при контрольном замере не учитываются многие факторы:

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

406 двигатель пришёл на смену устаревшему силовому агрегат ЗМЗ 402. Это бензиновый мотор внутреннего сгорания. Выпускался мотор Заволжский моторный завод плоть до 2008 года. Поначалу силовой агрегат выпускался с целью установки на автомобили класса Газель 3302, но позже Горьковским заводом было принято решение монтировать 406 двигатель на транспортные средства Волга.

Поломки и недостатки машины

Среди самых распространенных проблем этой модели можно выделить следующие:

Длительная эксплуатация приводит к перегреванию двигателя. Причина: пробой прокладок головки цилиндров. Головка коробится, из-за этого ее нужно менять.
Зимой часто вытекает антифриз через патрубки системы охлаждения. Подтяжка и замена патрубков, как правило, к успеху не приводят.
Регулярно ломается диск сцепления и выжимной подшипник. Частый отказ сцепления — особенность грузовых автомобилей ГАЗ, действующих в тяжелых режимах.
Шум при активировании 4 передачи. Особенность первичного вала, у которого при переключении передач всегда слышен шум.
Мотор — наиболее уязвимое место Газели. Цепи ГРН нужно менять раз в 2-3 месяца.
Двигатель модели ЗМЗ 402 имеет проблемы с подачей масла, которое вытекает из заднего коренного сальника. Газель двигатель

Это интересно: Устройство и обслуживание двигателя умз-4216 на газели бизнес: освещаем тщательно

Газель

Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

Некачественное масло;
Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
Неисправный стартер;
Разрегулированная система зажигания;
Некачественный бензин;
Нарушение подачи бензина.

Как произвести регулировку карбюратора?

Отсоедините шнур привода воздушной заслонки;
Снимите воздушный фильтр и крышку карбюратора;
Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
Снимите пробку с поплавочной тяги;
Убедитесь в герметичности клапана уплотняющего кольца;
Установите верхнюю часть карбюратора;
Установите трос воздушной заслонки и воздушный фильтр;
До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
Запустите силовой агрегат;
Позвольте ему нагреться до 90⁰;
Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
Заедьте в автосалон и отрегулируйте СО и СН мотора.

Газель 406 двигатель инжектор не заводится причины

В один прекрасный день «Газель» перестала заводиться? Причина кроется в неисправностях двигателя. Проблема может быть связана как с механической частью, так и с электрикой. Чтобы устранить неисправность, придется провести диагностику ряда деталей.

Причины

Не заводится «Газель» по разным причинам. Некоторые из них связаны со временем года, а другие – с износом и поломками. Данная проблема может быть вызвана и халатностью водителей, которые небрежно относятся к техническому обслуживанию силового агрегата.

Итак, если не заводится «Газель», причин может быть несколько:

неисправность узлов топливной системы;
проблема в клапанах и цилиндрах;
сбои в системе зажигания;
поломки в стартере и АКБ;
подаче воздуха;
датчиках и блоке управления.

Методы диагностики и ремонта

Когда будут определены основные причины того, почему не заводится «Газель», можно перейти к рассмотрению вопроса точной диагностики и исправления неисправностей. Для каждого из узлов потребуется свой инструментарий, но лучше всего иметь под рукой набор ключей и отверток, тестер, ВД-40 и изоленту. Начнем пошаговый разбор проблемы.

Топливные элементы

Стоит понимать, что практически все элементы влияют на пуск мотора. Например, поскольку «Газель» выпускалась как карбюраторная, так и инжекторная, то элементы впрыска будут разные. А значит, здесь и причины возможных поломок будут не одинаковые.

Двигатель «Газель-406» – инжекторная версия транспортного средства. На нем установлены форсунки, которые и могут послужить источником проблемы. Если не проводилась чистка, то, скорее всего, форсунки загрязнились. Чтобы исправить это, необходимо снять детали с машины и отправить их на чистку. Если в процессе восстановления работоспособности форсунок оказалось, что изделие не подлежит ремонту, то его необходимо заменить.

Неисправность бензонасоса может быть связана с поломкой внутри модуля. Чтобы проверить, качает ли насос, необходимо сесть за руль машины, повернуть ключ зажигания во второе положение. При этом сзади должен начаться характерный шум, который будет означать, что насос находится в рабочем состоянии.

Особое внимание стоит уделить состоянию топливного фильтра. Согласно сервисных манулов и рекомендаций завода-изготовителя, фильтрующий элемент топлива необходимо менять каждые 40 000 км пробега

Если этого не делать, то фильтр забивается и плохо пропускает горючее, из-за чего появляется обедненная смесь в цилиндрах, или бензин и вовсе не попадает для воспламенения.

Клапаны и цилиндры

Довольно мало автомобилистов следит за состоянием силового агрегата. Как известно, износ не щадит никого и ничто, а соответственно, прогорание клапанов и поршней может привести к тому, что сначала мотор начинает плохо заводиться, а потом и вовсе перестает.

Второй нюанс – это сильная степень износа клапанов, из-за чего они неплотно прилегают к седлам. Бензин через щели капает в цилиндры. Получается, что происходит перелив топлива, а поскольку залиты свечи, силовая установка не запускается из-за отсутствия искры.

Система зажигания

Свечи и высоковольтные провода напрямую влияют на пуск мотора. Соответственно, пробои в элементах вызовут сбой всей системы. Для проверки свечей используется специальный стенд, хотя можно проверить и по старинке:

Выкручиваем свечу с колодца.
Подсоединяем бронепровод.
Подключаем корпус свечи к массе.
Пробуем завести мотор.

Если со свечей все в порядке, то между контактами будет искра. Если деталь неисправна, то искры не будет, а соответственно, элемент подлежит замене. Проверка бронепроводов делается довольно просто. Все элементы демонтируются с автомобиля и промеряются тестером. Сопротивление на каждом высоковольтном проводе должно составлять 5 Ом.

Стартер и АКБ

Отсутствие питания – еще одна причина, из-за которой не заводится «Газель». Как показывает практика, во многих случаях всему виной аккумулятор. Это довольно распространенное явление в зимний период, когда автомобиль долго стоит на морозе. Зарядка элемента поможет решить проблему.

Неисправность стартера диагностировать без снятия узла достаточно сложно. Поэтому, если появилось подозрение, что подводит именно этот элемент, снимаем его и везем к электрикам.

Подача воздуха

Неоднократной причиной того, что двигатель «Газели-406» не заводится, является засоренный воздушный фильтр. Этот элемент рекомендуется менять каждые 20 000 км пробега. Демонтаж детали с автомобиля занимает 5 минут. Также стоит уделить время диагностики дроссельной заслонки, которая может быть забита. Чистка должна помочь решить проблему.
