Что такое раздаточная коробка автомобиля (раздатка): назначение, виды, устройство, как работает

Как работает коробка и нужна ли она?

Как работает?

В автомобиле коробка робот и автомат: в чем разница, что надежнее, лучше, дешевле? чем отличается коробка робот от коробки автомата и вариатора в автомобиле: сравнение визуальное и в принципе действия Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

• при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
• при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
• при двух работающих мостах и с условием перманентной блокировки дифференциала;
• при двух работающих мостах;
• при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

• Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
• Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
• Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
• Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

• При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
• Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
• Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
• При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
• Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Двухступенчатые раздаточные коробки

Двухступенчатые раздаточные коробки использу­ются преимущественно на автомобилях повышенной проходимости, автокранах и снегоочистите­лях. В большинстве случаев они устанавливаются на раме автомобиля как отдельный агрегат между механической коробкой передач и задними коле­сами (рис. 3Ь и 6 «Схема установки двухступенчатой раздаточной коробки«).

Конструкция и принцип действия двухступенчатой раздаточной коробки

Двухступенчатая раздаточная коробка состо­ит, как правило, из двух передаточных ступеней с цилиндрическими шестернями, кулачкового механизма переключения ступеней (для движе­ния по дорогам и по бездорожью) и блокируе­мого межосевого дифференциала для распре­деления крутящего момента между передними и задними колесами. Раздаточная коробка, изо­браженная на рисунке 7 «Двухступенчатая раздаточная коробка ZF GA 800/3D«, имеет, кроме этого, подключаемый вспомогательный привод отбора мощности.

Передаточное отношение раздаточной короб­ки определяется начальными конструктивными требованиями к автомобилю. Для движения по дорогам оно составляет от 1,0 до 1,3; а для дви­жения по бездорожью — от 1,5 до 2,5.

Другой конструктивный вариант раздаточной коробки с переключаемыми ступенями для дви­жения по дорогам и бездорожью изображен на рисунке 8 «Раздаточная коробка Mercedes-Benz VG 2000«. В нем используется только один редуктор с тремя цилиндрическими шестернями. Переключение ступеней для движения по доро­гам и бездорожью осуществляется с помощью планетарной передачи, расположенной на пер­вичном валу раздаточной коробки. При этом крутящий момент передается следующим образом (см. также в статье «Планетарная передача«):

• Движение по дорогам: привод осуществляет­ся с помощью коронной шестерни, при этом солнечная шестерня блокируется с водилом планетарной передачи, благодаря чему плане­тарная передача вращается как закрытый блок (i =1,0).
• Движение по бездорожью: привод осущест­вляется с помощью коронной шестерни, при этом солнечная шестерня жестко соединена с корпусом планетарной передачи, отбор мощ­ности осуществляется через вращающееся во­дило планетарной передачи (i > 1,0).

При тандемной схеме расположения ведущих мостов (см. рис. 1 и 2) задний мост приво­дится в действие карданной передачей, проходя­щей через проходной средний мост, имеющий главную передачу со сквозным приводом.

При этом распределение крутящего момен­та (рис. 9 «Схема проходного среднего моста ZF«) осуществляется через блокируе­мый дифференциал с коническими шестерня­ми (1) в соотношении 1:1 на комбинированную главную передачу проходного среднего моста с цилиндрическими и коническими шестерня­ми (3) и на вал сквозного привода (4) заднего моста.

Раздаточные коробки имеют следующие особенности:

• Подключение передних колес или блокировка дифференциала:
  • Непосредственно перед началом движения по труднопроходимой местности;
  • Только на стоящем или двигающемся на не­большой скорости автомобиле;
  • Ни в коем случае при прокручивающихся ко­лесах.
• Буксировка автомобиля:
  • При одноступенчатых раздаточных коробках необходимо отсоединить карданные валы;
  • При двухступенчатых раздаточных коробках необходимо включить нейтральное положение коробки передач.

Во всех подобных случаях следует руковод­ствоваться указаниями завода-изготовителя ав­томобиля.

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Принцип работы и некоторые конструктивные особенности

Принцип работы раздатки описанной выше конструкции достаточно прост. Вращение поступает от КПП на ведущий вал и передается шестернями на промежуточный. Одна из шестерен промежуточного вала имеет постоянное зацепление с шестеренкой ведомого вала, поэтому вращение сразу же передается на заднюю ось.

На промежуточном валу также имеется еще одна шестеренка – подвижная, которая при надобности вводиться в зацепление с шестерней, установленной на валу привода переднего моста. Перемещение ее осуществляется посредством механизма управления.

То есть, в авто одна ось является ведущей постоянно, вторая же – подключается при надобности. Водителю всего лишь необходимо задействовать механизм управления для ввода в зацепление шестерни, чтобы вращение стало дополнительно передаваться и на передний мост.

В целом, этот принцип работы используется во всех типах раздатки, но вот конструктивное исполнение их может быть самым разным.

Описанная схема — самая простая, в ней немало недостатков. Одним из них является наличие паразитного момента скручивания, который приводит к значительным нагрузкам на раздатку и сложности ее управления. Поэтому в конструкцию и добавили дифференциал.

В задачу дифференциала входит распределение крутящего момента между осями в определенном соотношении. То есть, при одном из отключенных мостов, на второй подается весь момент. Но как только задействуется второй мост, происходит распределение (соотношение обычно составляет 50/50 или 40/60).

Одним из недостатков межосевого дифференциала планетарного типа (самого распространенного) при включенных двух мостах является то, что в случае потери сопротивления колес на одной из осей (к примеру, она вывешена), автомобиль останавливается. Для устранения этого недостатка в конструкцию раздатки может входить также и блокировка дифференциала.

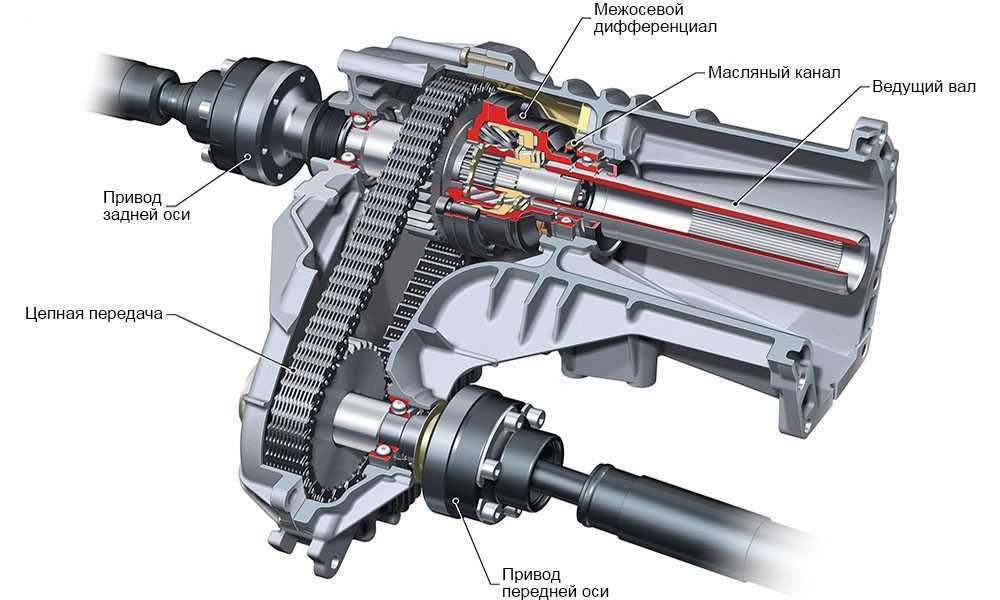

Раздатка с цепной передачей автомобилей Audi Quattro

Также некоторые производители вместо шестеренчатой передачи на передний мост, используют цепь.

Неисправности раздаточной коробки

Каждая из перечисленных составляющих частей раздатки нуждается в своевременной проверке. Достаточно дорогим представляется ремонт дифференциалов. Один из признаков, который указывает на его поломку – появление характерного воющего звука, когда поездка осуществляется на большой скорости. При этом следует осуществить проверку уровня горючего в раздаточной коробке.

Когда требуется ремонт раздаточных коробок? Необходимость в ремонте данного устройства возникает, если возникает характерная вибрация. Причин данного проявления несколько, начиная от ослабления болтов крепления, заканчивая дисбалансом промежуточного карданного вала. Блокировка межосевого дифференциала может быть следствием деформации рычагов привода, износа самого дифференциала.

Еще одна проблема, когда автовладельцу следует проверить раздатку, – это затрудненное включение передач. В данном случае обязателен осмотр состояния штоков. Трудное включение передач нередко связано с тем, что шток имеет износ. Разборка и сборка раздаточной коробки актуальна, если износились зубья муфт и шестеренок.

Работа раздаточной коробки будет затруднена, если нарушена регулировка привода переключения передач. Как правило, из-за этого, передачи будут самопроизвольно выключаться. Расчет раздаточной коробки позволяет точно определить рабочие особенности данного устройства

В первую очередь уделяется внимание валам, зубчатым колесам, муфтам. На основе полученных показателей можно подбирать новые подшипники, картер коробки

Что такое раздаточная коробка

В автомобилях с моноприводом крутящий момент, созданный двигателем и преобразованный коробкой передач, передается непосредственно на ведущие колеса. Если же авто имеет привод на все четыре колеса, для наиболее рационального использования крутящий момент нужно распределить между передней и задней осями. Также иногда возникает необходимость изменить количество крутящего момента, передаваемого на определенную ось во время движения.

Раздаточная коробка в автомобиле

Задачу распределения усилия от двигателя между передней и задней осями выполняет раздаточная коробка

Подобно коробке передач, она способна до определенной степени увеличить значение крутящего момента, что особенно важно при эксплуатации автомобиля в условиях тяжелого бездорожья

Иногда этот механизм выполняет особые функции на спецтехнике (пожарные автомобили, сельскохозяйственная и строительная техника). Задача раздаточной коробки состоит в том, чтобы передать часть крутящего момента на специальное оборудование: пожарный насос, тросовая лебедка, механизм подъемного крана и т. д.

Назначение узлов раздаточной коробки

Межосевой дифференциал

Данный узел позволяет распределить межосевой крутящий момент и дает приводным валам вращаться на разных угловых скоростях

Это особенно важно при движении в поворотах, поскольку колеса проходят разное расстояние и, следовательно, должны вращаться с разной скоростью. Если раздаточная коробка не оснащена таким узлом, обеспечить колесам возможность вращаться с разными скоростями можно только путем отключения одной оси. Межосевые дифференциалы бывают симметричными и несимметричными

Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции

Межосевые дифференциалы бывают симметричными и несимметричными. Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции.

Статья в тему: Как выставить зажигание без стробоскопа неоновой лампой

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма. В настоящее время используются следующие виды блокировок:

• дифференциал самоблокирующийсяTorsen;
• фрикционная многодисковая муфта;
• вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.

Вискомуфта

Это наиболее простое устройство, позволяющее автоматически заблокировать межосевой дифференциал. Принцип ее работы следующий: внутри нее находятся перфорированные диски, погруженные в силиконовую жидкость, часть дисков соединена с корпусом, а остальные со ступицей; во время пробуксовки колес одной из осей одни диски начинают вращаться быстрее других, силиконовая жидкость разогревается и густеет, как бы склеивая ступицу с корпусом.

Основное достоинство такой системы – низкая стоимость. Недостатков гораздо больше: срабатывание происходит с запозданием, в результате чего автомобиль может успеть зарыться буксующими колесами; блокировка дифференциала не полная; от продолжительной работы происходит перегрев; данный узел несовместим с системой ABS.

Самоблокирующийся дифференциал Torsen

Это конструкция, состоящая из набора червячных шестерен – ведущих и ведомых. Принцип работы данного устройства следующий: пока все колеса хорошо «держат» дорогу, дифференциал раздает крутящий момент осям поровну. Как только одна из осей пробуксовывает, момент, благодаря силам трения в червячной передаче, перебрасывается на другую ось, соотношение усилий может доходить до 20:80. Основной минус такого решения – ограничения по прочности конструкции. По этой причине Torsen не устанавливается на внедорожниках, его удел – кроссоверы.

Многодисковая фрикционная муфта

Это набор фрикционных дисков, имеющих контролируемую степень сжатия. Такая муфта позволяет распределять между осями крутящий момент в зависимости от условий местности. В обычных условиях момент делится поровну. Во время пробуксовки одной из осей диски муфты сжимаются, дифференциал полностью или частично блокируется. Для обеспечения работы муфта может оснащаться электрическим или гидравлическим приводом и электронной системой управления. Еще межосевой дифференциал можно заблокировать вручную посредством механического, пневматического, гидравлического или электрического привода. Многие автомобили имеют возможность блокировки дифференциала, как в автоматическом, так и в ручном режиме.

Статья в тему: Рекомендации и советы по установке сигнализации на автомобиль

Назначение данного узла заключается в передаче крутящего момента приводному валу передней оси автомобиля для обеспечения работы полного привода. Она состоит из пары зубчатых колес (ведущее и ведомое) и приводной цепи. Помимо передачи цепной, в раздаточной коробке может применяться зубчатая, состоящая из цилиндрических шестерен.

Основные неисправности раздаточных коробок

• Течь масла. Может быть как сквозь сальники, так и по стыкам корпуса. В случае с сальниками следует не только заменить их, но и проверить целостность посадочных мест под сальники — на них могут быть каверны либо трещины, сквозь которые также может уходить масло, даже если сальник будет исправен. Следует также проинспектировать поверхности, которые облегает губа сальника — если на ней будет выработка или борозды, то новый сальник также придёт в негодность. Люфт подшипников, валов или фланцев также приводит к тому, что губа сальника деформируется и становится неспособной удерживать герметичность. В случае, если течь проходит по стыкам корпуса, раздаточную коробку нужно разобрать вплоть до места течи, стыки зачистить, обезжирить, а затем нанести качественный герметик, пользуясь инструкцией по его применению.

• Ось сателлита раздаточной коробки NV-242 протёрта абразивом

  Гул, рокот подшипников. Определяется в процессе эксплуатации и при прослушивании отдельных узлов в процессе диагностики автомобиля на станциях тех.обслуживания. Проявляется в движении постоянным воем, могут быть звуки частых лёгких ударов. Изношенные подшипники следует заменить.

• Результат воздействия абразива на зубья сателлита межосевого дифференциала раздаточной коробки NV-242. Видны раковины и задиры на рабочей поверхности, которая должна быть абсолютно гладкой.

  Растяжение цепи, передающей крутящий момент. Типичные раздаточные коробки имеют прямой вал от коробки передач до заднего кардана, а примерно посередине вала при помощи цепи Морзе крутящий момент передаётся на параллельны вал, ведущий на передний кардан. Растянутая цепь выдаёт себя проскальзыванием относительно зубьев шестерён, на которых она сидит. Лучше всего это можно понять, вывернув до упора колёса в любую сторону и резко тронувшись с места. Звонкий треск из раздаточной коробки даст понять, что цепь растянута. В самых запущенных случаях цепь провисает настолько, что стачивает зубья шестерён, а также начинает протирать корпус раздаточной коробки.

• Износ межосевого дифференциала. Дифференциал представляет собой планетарную передачу, наибольшую нагрузку в которой испытывают сателлиты. Их поверхности постоянно подвергаются трению, а некачественная смазка или её отсутствие, твёрдые инородные частицы вроде песка или металлических крошек убивают дифференциал за несколько десятков километров пробега. Для улавливания стального абразива в раздаточных коробках используют магнитный вкладыш, который обычно находится на дне раздаточной коробки, возле маслозаборной трубки.

• Остатки медной оплётки электромагнитной муфты включения полного привода в раздаточной коробке автомобиля Ford Explorer.

  Износ электромагнитного сцепления подключения полного привода. Некоторые раздаточные коробки для удобства пользователя оснащены электромагнитом, который при включении питания сцепляет разомкнутую цепь передачи крутящего момента, и появляется полный привод. Медная оплётка электромагнитов чувствительна к резким нагрузкам, что нередко приводит к выходу из строя механизма подключения полного привода.





















• Износ вискомуфты. Выдаёт себя потерей управляемости в поворотах, неустойчивым прохождением неровностей, «козлением», низкочастотными скрипами в трансмиссии, в тяжёлых случаях самым очевидным становится неравномерный износ покрышек. При снятии одного из карданных валов (если есть такая возможность) симптомы полностью пропадают. Изношенную вискомуфту следует отремонтировать или заменить.

Режимы работы

Раздаточная коробка работает в пяти режимах.

1. Включена нейтраль.

2. Разблокирован дифференциал при включенной повышающей передаче: крутящий момент делится в соотношении 1:2.

3. Заблокирован дифференциал при включенной повышающей передаче: крутящий момент делится в зависимости от сцепления колес с дорожным покрытием.

4. Разблокирован дифференциал при включенной понижающей передаче: крутящий момент раздается в соотношении 1:2.

5. Заблокирован дифференциал при включенной понижающей передаче: передний и задний мосты работают как единое целое. Крутящий момент раздается в зависимости от степени сцепления колес с дорогой. В таком режиме проходимость автомобиля самая высокая.

Видео: раздаточная коробка.

Буду надеяться, что статья получилась интересной и полезной!

Устройство привода.

Классическая Нива 2121 стала первым российским внедорожником, на который устанавливалась полноприводная трансмиссия. Среди основных особенностей этой трансмиссии была возможность блокировки межосевого дифференциала. Многие ошибочно считают, что данный узел необходим для подключения переднего моста. Но на самом деле, передняя ось всегда находится в подключенном положении. Попробуем подробнее разобраться в конструкции автомобиля.

Ходовая часть авто выполнена таким образом, что крутящий момент от двигателя передается через коробку переключения передач сразу на все 4 колеса. Такая схема работы позволяет показать наилучшие качества при передвижении по бездорожью, одновременно с этим значительно снижая на основные детали.

Основные узлы трансмиссии:

• Коробка переключения передач,
• Раздатка,
• Привода и карданные валы,
• Передний и задний редукторы.

Именно раздатка в автомобиле отвечает за распределение крутящего момента между мостами. На Шевроле Нива она двух скоростная и ее наличие обеспечивает следующие преимущества:

• Плавное движение автомобиля на низкой скорости при высоких оборотах двигателя.
• Распределение усилий между осями авто в зависимости от конкретных дорожных условий.

Дифференциал необходим для распределения тяговых усилий. На практике, это позволяет обеспечивать вращение двух колес на одной оси с разной скоростью. На Шевроле Нива установлено 3 дифференциала, что позволяет каждому колесу иметь собственную угловую скорость.

Карданные валы необходимы для соединения раздатки и редукторы мостов. Валы Нивы Шевроле имеют одну интересную особенность: они имеют абслютно одинаковую конструкцию, в результате чего они взаимозаменяемы и при выходе одного из них из строя, при необходимости можно пожертвовать полным приводом, но самостоятельно добраться до ближайшей СТО.

Мосты оснащены внутренними шарнирами, которые передают усилие от раздатки до ведущих колес.

Что может сломаться в раздатке?

Стоимость ремонта раздаточной коробки довольно высока, поэтому важно аккуратно пользоваться своей машиной и проходить регулярное обслуживание. Перечислю, какие основные неисправности возникают в «раздатке»:

1. Износ подшипников. На это указывает шум и вибрация при эксплуатации авто. А через некоторое время возникают стуки и скрежет, что свидетельствует о значительном ухудшении раздаточной коробки.
2. Износ фиксаторов переключения в механизме. Это приведёт к тому, что «раздатка» начнёт самостоятельно выключаться.
3. Течь масла. Оно может подтекать как через стыки в корпусе, так и через сальники и их посадочные места. Подтекание масла происходит из-за нарушения герметичности.
4. Появление задиров на зубьях шестерёнок. При этом возникают проблемы с переключением передач.
5. Шум в подшипниках. Это можно выявить при помощи прослушивания деталей авто при техническом обслуживании. При движении слышится постоянный «вой» с небольшими стуками. Подшипники надо заменить на новые.
6. Растяжение цепи. В результате происходит проскальзывание зубьев шестерёнок, где расположена цепь. Чтобы это выявить, надо вывернуть колёса максимально в сторону и начать резкое движение. Вы должны услышать громкий треск в области раздаточной коробки. В тяжёлых случаях цепь может протирать картер этого агрегата.
7. Износ межосевого дифференциала. Сателлиты этой детали постоянно находятся в трении, а если смазка плохая или в систему смазки попадают металлические частички, то через 30-40 км пробега дифференциал выходит из строя. Чтобы удалить металлическую крошку применяют магнит, который находится на дне «раздатка».
8. Износ вязкостной муфты. Приводит к ухудшению курсовой устойчивости при поворотах, неуверенному прохождению плохих дорог, скрип в трансмиссии, а также неравномерный износ резины на колёсах. Вискомуфту следует сменить на новую или отремонтировать.
9. Износ механизма подключения полного привода. В некоторых типах «раздаток» есть электромагниты, оплётка которых очень реагирует на нагрузку. Со временем это может привести к поломке электромагнитного сцепления подключения приводы.

Отсюда делаем вывод, что раздаточная коробка – довольно сложный механизм, который требует регулярной проверки. Стоимость работ по ремонту начинается от 2000 р., а в частности ремонт актуатора обойдётся свыше 8000 руб.

Такая деталь, как «раздатка» может продаваться как в готовом виде, так и отдельными запчастями для неё. Для российских автомобилей часто применяют раздаточные коробки фирмы ЯМЗ и ЗМЗ. А производители раздаточных коробок для иномарок: Dana, ОЕМ, Quattro, 4-matic, Eaton, BorgWarner. Цена на «раздатку» начинается от 20 тыс. руб.

Видео: устройство и принцип действия раздаточной коробки TOD (Torque on Demand)

Для чего нужна раздаточная коробка? Это очень полезная деталь, без которой было бы невозможно эффективно управлять полноприводными автомобилями. Особенно это видно при езде на пониженной передаче с подключённым приводом на обе оси, когда ведущий и ведомый валы работают как единое целое.

Устройство «раздатки» и принцип её работы довольно простой. Управлять ей может производить как водитель, так и автоматика. А межосевой дифференциал или муфта позволяет не допустить преждевременного износа деталей трансмиссии.

Напишите своё мнение или жизненный опыт при раздаточную коробку, он может быть очень полезен читателям.

Сделай репост и информация будет всегда под рукой

Блокиратор для межосевого дифференциала

Дабы автотранспорту было уютно в условиях сельской и полевой местности у дифференциала между осями устанавливается блокиратор. Такая деталь была сделана, чтобы колеса при необходимости имели идентичную скорость. Блокировать колеса на таком оборудовании можно, как собственноручно, так и автоматически. Починка блокиратора занимает много времени и усилий. Посредством вискомуфты, блокиратор реализовывает свое функционирование. Это обыкновенное оборудование, которое совершает блокирующие действия. Работа вискомуфты заключается в следующем: у нее есть диски, и расположены они внутри жидкости. Некоторая часть дисков соединяется со ступицей, а другие к корпусу. В момент буксовки колес автотранспорта, одни из дисков совершают движение энергичней, нежели другие. Поэтому увеличивается температура жидкости, и тем самым соединяет корпус и ступицу. Такая система стала очень известной и потребляемой, потому, что стоит недорого. Конечно, имеются и минусы:

1.  Проявляются они в позднем срабатывании, за счет этого колеса автотранспорта буксуют.

2.  Наличие в автотранспорте ABS, запрещается применять блокиратор через функциональные не состыковки.

3.  Перегрев при частой работе.

4.  Нельзя совершить все блокирование дифференциала.

Классификация

В целом, конструктивных исполнений раздаток – множество, поэтому и используется классификация их. Она разделяет все существующие виды раздаточных коробок по таким критериям как:

• Способ распределения мощности;
• Число передач;
• Тип механизма управления;
• Расположение валов.

Распределение мощности

Способ распределения мощности – один из основных критериев, по которым разделяются раздатки. Он характеризует, как именно осуществляется передача вращения между осями.

По этой классификации коробки делятся на обеспечивающие:

• Постоянный привод на обе оси без возможности отключения какого-либо мостов;
• Возможность отключения переднего или заднего моста (он в этой компоновке трансмиссии является вспомогательным);
• «Равноправное» отключение. Такая раздатка позволяет отключать любой из мостов (позволяет на авто сделать любой тип привода – передний, задний, полный).

Трансмиссия с постоянным приводом используется как на легковых авто, так и некоторых внедорожниках. В раздатке таких трансмиссий отсутствует механизм управления, и ведущими являются постоянно все колеса.

Отметим, что в современных конструкциях раздаток полноприводных трансмиссий дифференциал не используется, вместо него устанавливаются разного рода муфты (электромеханические, фрикционные, магнитные). Их особенность заключается в том, что они могут обеспечивать меняющееся соотношение распределения вращения. Управление этими муфтами осуществляется электроникой, что позволяет системе привода быстро реагировать на дорожные условия и направлять больший момент на требуемую ось.

Раздаточные коробки с отключаемым одним из мостов – самая распространенная компоновка для кроссоверов. Ее особенность заключается в том, что водитель самостоятельно решает, когда нужен полный привод. В такой конструкции также нередко используются муфты в качестве межосевого дифференциала. Управление коробкой может быть, как полностью механическим, так и электроприводным.

Схема видов полного привода

«Равноправное» отключение мостов встречается нечасто. Обусловлено это более сложной конструкцией самой коробки.

Количество ступеней

По количеству передач существующие типы коробок передач делятся на одно-, двух- и трехступенчатые. На легковых автомобилях и кроссоверах обычно используется одноступенчатая передача. Это означает, что передаточное число раздаточной коробки равно 1, то есть она его не изменяет и на колеса передается тот момент, который задан КПП.

На внедорожниках же часто встречается двухступенчатая раздатка. В ней имеется две передачи, у которых передаточное число равно 1 и 2. Нередко такую коробку еще называют «раздаткой с делителем». Наличие двух передач позволяет при надобности на этом узле изменить передаточное число, повысив тяговое усилие на колесах. Но при этом автомобиль движется вдвое медленнее. В обычной коробке это делается всего лишь наличием дополнительной пары шестерен.

Трехступенчатые раздаточные коробки на автотранспорте обычно не встречаются, их используют на спец. технике.

Механизм управления

Что касается типа механизма управления, то он бывает ручным, полуавтоматическим и полностью автоматическим. Первый вариант – самый надежный, поскольку в конструкции отсутствует какая-либо электроника. В такой раздаточной коробке водитель самостоятельно, при помощи системы рычагов вводит в зацепление шестерни, включая дополнительный мост.

В полуавтоматическом механизме задействование дополнительного моста осуществляется механизмом управления с электронным приводом. То есть, включение и выключение дополнительного моста проходит без участия водителя. Но такая система управления позволяет и самому водителю включать полный привод.

Ручной и полуавтоматический механизм управления раздаткой

Автоматическое же управление подразумевает, что работу раздаточной коробки полностью контролирует электроника. Она на основе показаний датчиков определяет момент, когда нужен полный привод и задействует его.

Положение валов

Последний критерий, по которым делятся раздаточные коробки – положение валов. Оно бывает соосным и несоосным. Первый вариант указывает на то, что ведомый и вал привода переднего моста расположены на одной оси. Ведущий же вал располагается параллельно им.

В несоосной конструкции на одной оси располагаются ведущий и ведомый валы, а вал переднего моста установлен параллельно.
