Плюсы и минусы
Плюсы машины
- Отсутствие капота, что улучшает обзорность;
- Превосходная проходимость;
- Грузоподъемность;
- Высокий дорожный просвет;
- Некоторые модели имеют возможность дистанционного регулирования давления воздуха в шинах;
- Система полного привода;
- Машина не является тяжелой в эксплуатировании и ремонте;
- Отсутствуют проблемы с приобретением деталей и запчастей;
- Небольшой радиус поворота;
- Умеет работать при низких и при высоких температурных режимах и преодолевать глубокие броды;
- Создавался для бездорожья;
- Сравнительно небольшая стоимость автомобиля;
- Есть много различных модификаций;
- Мощные силовые агрегаты.
Минусы машины
- Большой расход топлива;
- Кабина старого образца;
- Низкая комфортабельность в салоне;
- Простые сидения;
- Невысокие динамические характеристики.
Технические характеристики
- Колёсная формула — 6 × 6
- Весовые параметры и нагрузки, а/м
- Снаряженная масса а/м, кг — 10400
- Грузоподъемность а/м, кг — 10000
- Полная масса, кг — 20700
- Двигатель
- Модель — КамАЗ-740.30-260 (Евро-2)
- Тип — дизельный с турбонаддувом
- Мощность кВт(л.с.) — 191(260)
- Расположение и число цилиндров — V-образное, 8
- Рабочий объём, л — 10,85
- Коробка передач
- Кабина
- Тип — расположенная над двигателем, с высокой крышей
- Исполнение — со спальным местом
- Колеса и шины
- Тип колес — дисковые
- Тип шин — пневматические, камерные
- Размер шин — 425/85 R21 (1260×425-533P)
- Платформа
- Платформа бортовая, с металлическими откидными бортами
- Внутренние размеры, мм — 6100х2320
- Высота бортов, мм — 500
- Общие характеристики
- Максимальная скорость, км/ч — 90
- Угол преодол. подъема, не менее, % — 31
- Внешний габаритный радиус поворота, м — 11,5
Технические характеристики
Технические характеристики автомобиля:
| Максимальная грузоподъемность | 14 000 кг |
| Мощность мотора | 360 л. с. |
| Допустимая масса прицепного оборудования | 16 000 кг |
| Нагрузка, которая приходится на заднюю телегу | 16 000 кг |
| Нагрузка, приходящаяся на переднюю ось | 11 200 кг |
| Автопоезд | 37 750 кг |
| Снаряженная масса | 11 000 кг |
| Диаметр цилиндрического элемента | 12 см |
| Ход поршня | 13 см |
| Наибольший полезный крутящий момент | 1570 Нм |
| Максимальная частота вращения коленчатого вала | 1900 об/мин |
| Размер шин КамАЗа 63501 Мустанг | 425/85R21 |
| Рабочий объем силового агрегата | 11,76 л |
| Количество цилиндров | 8 |
| Расположение цилиндров | V-образное |
| Степень сжатия | 18,00 |
| Турбонаддув | Есть |
| Промежуточная система охлаждения воздушного потока | Есть |
| Коробка передач | ZF 16S1820 |
| Тип КПП | Механический |
| Управление | Дистанционное |
| Количество передач | 8 |
| Размер обода | 310-533 |
| Колеса | Пневматические, дисковые |
| Регулировка уровня давления в шинах | Есть |
| Преодолеваемый угол подъема | 31° |
| Напряжение электрооборудования | 24 Вт |
| Объем бака для топливной жидкости | 350 л |
| Диаметр накладок механизма сцепления | 43 см |
| Тип привода | Гидравлический с пневматическим рулевым управлением |
| Масса | 27 200 кг |
Двигатель и расход топлива КамАЗ-4326
Основным двигателем для этой модели вездехода всегда являлся отечественный силовой агрегат КамАЗ-740.31-240. Производство этого турбодизеля стартовало еще в прошлом столетии и продолжается до наших дней. По своей конструкции КамАЗ-740.31-240 – это четырехтактный V-образный восьмицилиндровый дизель с развалом в 900. Мотор оснащен системой турбонаддува с технологией принудительного охлаждения наддувочного воздуха, здесь используется отечественная топливная аппаратура. Рабочий объем двигателя составляет 10,86 литров, номинальная мощность равна 240 лошадиным силам при скорости вращения коленчатого вала 2 200 оборотов/минуту.
Двигатель камаз 740.31 240 л.с.
Водители отмечают надежность этого мотора и его высокую ремонтопригодность. Двигатель легко отремонтировать, даже в небольших мастерских, так как он не имеет в своей конструкции никаких электронных устройств. Заявленный КамАЗ-740.31-240 равен 800 000 километров, его экологический индекс соответствует параметрам Евро 2.
Спортивные вездеходы КамАЗ-4326 оборудуются газодизельными установками, которые заменяют около 40% солярки на метан. Газодизельная смесь увеличивает пробег грузовика без дозаправки и увеличивает его проходимость.
Потребление горючего двухмостовым вездеходом КамАЗ-4326 зависит от исправности автомобиля и условий эксплуатации. Заявленная производителем норма расхода топлива, при движении по асфальтированной дороге, со скоростью 60 км/час – 25 литров солярки на 10 километров пути.
КамАЗ-4326
Автомобиль с полным приводом КамАЗ-4326 разработан по заказу Министерства обороны. Машина оборудована двумя осями, применяемая колёсная схема 4х4, транспорт используют для передвижения по пересечённой местности. Вездеход перебрасывает военных, преодолевает преграды, прокладывает маршруты в лесу.
КамАЗ-4326 нашёл предназначение в мирной сфере. На базе модели выпускают несколько модификаций, укомплектованных, как: госпиталь, аварийная служба, КамАЗ бортовой вездеход и др. Эти и подобные модификации базы мобильны и отличаются высокой маневренностью. Транспорт показал себя на участках без дорожного покрытия, при разливе рек, аномальной погоде и др.
Военный КамАЗ-4326:
Технические характеристики КамАЗ-4326 в цифрах
- Грузоподъёмность: шасси – 5050 кг; грузовика с цельнометаллической бортовой платформой – 4000 кг.
- Допустимая масса буксируемого прицепа – 7000 кг по шоссе, 5000 кг по грунту.
- Снаряжённая масса автомобиля: шасси – 6250 кг; грузовика с бортовой платформой – 8025 кг.
- Нагрузка на мосты: передний – 4225 кг; задний – 2025 кг.
- Полная масса автомобиля – 11600 кг.
- Нагрузка на мосты: передний – 5600 кг, задний – 6000 кг.
- Габаритные размеры: длина 7,935 м, ширина – 2,5 м, высота (по кабине) – 2,945 м.
- Размеры стандартной бортовой платформы: длина 4,8 м, ширина 2,32 м, высота бортов 0,5 м.
- Погрузочная высота – 1,535 м.
- Дорожный просвет – 385 мм.
- Колёсная база – 4200 мм.
- Ширина колеи передних и задних – 2,01 м.
- Наружный габаритный радиус поворота – 11,3 м.
- Максимальная скорость – 90 км/ч.
- Расход дизтоплива – 25 литров на 100 км пробега.
- Объем топливного бака (ов) – 170 + 125 литров.
- Полный запас хода – 1180 км.
- Размер шин – 425/85 R21 (1260х425-533Р), с регулировкой внутреннего давления.
- Размер ободов колёс – 12,2-20,9 (310-533).
- Преодолеваемый брод – 1,5 м.
- Преодолеваемый подъём /уклон, при полной массе автомобиля – 31 градус.
Устройство автомобиля КамАЗ 4310
Если брать техническое состояние, то для 80-х годов данный КамАЗ вездеход являлся самым отличным грузовым внедорожником, какой умел преодолеть большие помехи, и не боялся крутых подъемов и спусков, мог почти «переплыть» броды, по глубине какие достигали 1.5 метра. Серийный выпуск данной модели начался с января 1981 года, как раз, накануне 26-го съезда Коммунистической партии.
Само наименование показывает, что грузовая машина производилась на мощностях КамАЗ (Набережные Челны). Но немногие знают, что, в действительности КамАЗ-4310 обладает московскими корнями и разрабатывался конструкторским составом от объединения «ЗИЛ». Поручение разработать внедорожную машину инженерный состав принял в далеком 1960 году.
Спустя год утряслись технические составляющие, и на производство выделили 10 лет. За всю продолжительность работ над заказом на предприятиях ЗИЛа собрали около 12 прототипов возможного автомобиля КамАЗ. Интересно, что во время разработок нашли немалое число оригинальных технических внедрений, какие предоставили для инженерного состава ЗИЛа больше 50 авторских свидетельств.
Штатная комплектация грузовика получила совершенно новенький принцип работы ведущих мостов. Модель была оборудована приводом постоянного типа с 4 карданными валами. Штатная конфигурация была вместе с кузовом, который состоял из металлической базы, где был также тент и каркас. Грузовой автомобиль служил для транспортировки пассажиров и разных грузов повышенного тоннажа.
Автомобили специального назначения
На Камском автомобильном заводе выпускаются автомобили специального назначения. Характерная особенность техники – малый тираж, ввиду узкой направленности выполняемых заданий.
КамАЗ – 4326 «Мастер»:
Например, таким изделием является спортивная модификация «4326-9» («Мастер»), предназначенная для участия в гонках «Дакар». На машину установлена силовая установка, объёмом 18,4 литра, мощь 625 лошадей, а так же мотор на 700 лошадей с охлаждением и способностью работать на солярке с добавлением метана. Главное преимущество автомобиля, преодоление бездорожья на скорости, свыше 100 километров в час.
Ещё одним представитель специальной техники – автомобиль «Арктика», работающий в условиях севера. Цель создания машины, развитие и освоение Арктической зоны. Это транспорт с полным приводом и колёсной схемой 6х6. Машина оснащена силовой установкой V8 с турбиной и механической коробкой. Особенность конструкции – шарнирная рама, ломающаяся при преодолении тяжёлых участков, заболоченных территорий, снежного покрытия с рыхлой поверхностью. Машина оснащена пассажирским отсеком, который используется для жизни в суровых климатических условиях, кабина содержит: кондиционер, туалет, душ и др.
О гоночном КамАЗ-4326 VK – многократном триумфаторе ралли Дакар и Шёлковый Путь
КамАЗ-4326 VK – это гоночный грузовик массой восемь с половиной тонн, который может ехать по бездорожью со скоростью 140 км/ч. Он оснащался восьмицилиндровым М-образным 16,2-литровым двигателем ЯМЗ 7Э846.10-07 мощностью в 830 лошадиных сил. Средний расход дизельного топлива по асфальту составляет около 50-60 литров на 100 км, на бездорожье – 130-150 литров, а по песчаной пустынной пересечённой местности – около двухсот литров. Топливный бак вмещает тонну солярки. Коробка передач – 16-ти ступенчатая, от ZF.
За ярким кузовом, расцвеченным логотипами спонсоров, – пустота. Лёгкие алюминиевые панели только имитируют грузовой отсек. Всё необходимое экипажу имущество перевозится в ящике, который расположен в районе задней оси – набор инструментов и запасных частей, приспособления для выкапывания грузовика из песков, огнетушитель. Две запаски расположены в задней части «грузового отсека».
Тормоза у грузовика КамАЗ-4326 VK барабанные, поскольку после попыток использовать дисковые механизмы от них решено было отказаться – горят после интенсивных торможений на горных участках. Но у конкурентов есть дисковые тормоза, поэтому в команде «КамАЗ-Мастер» не исключают их применения и занимаются поиском спецматериалов, способных сделать тормоза более выносливыми.

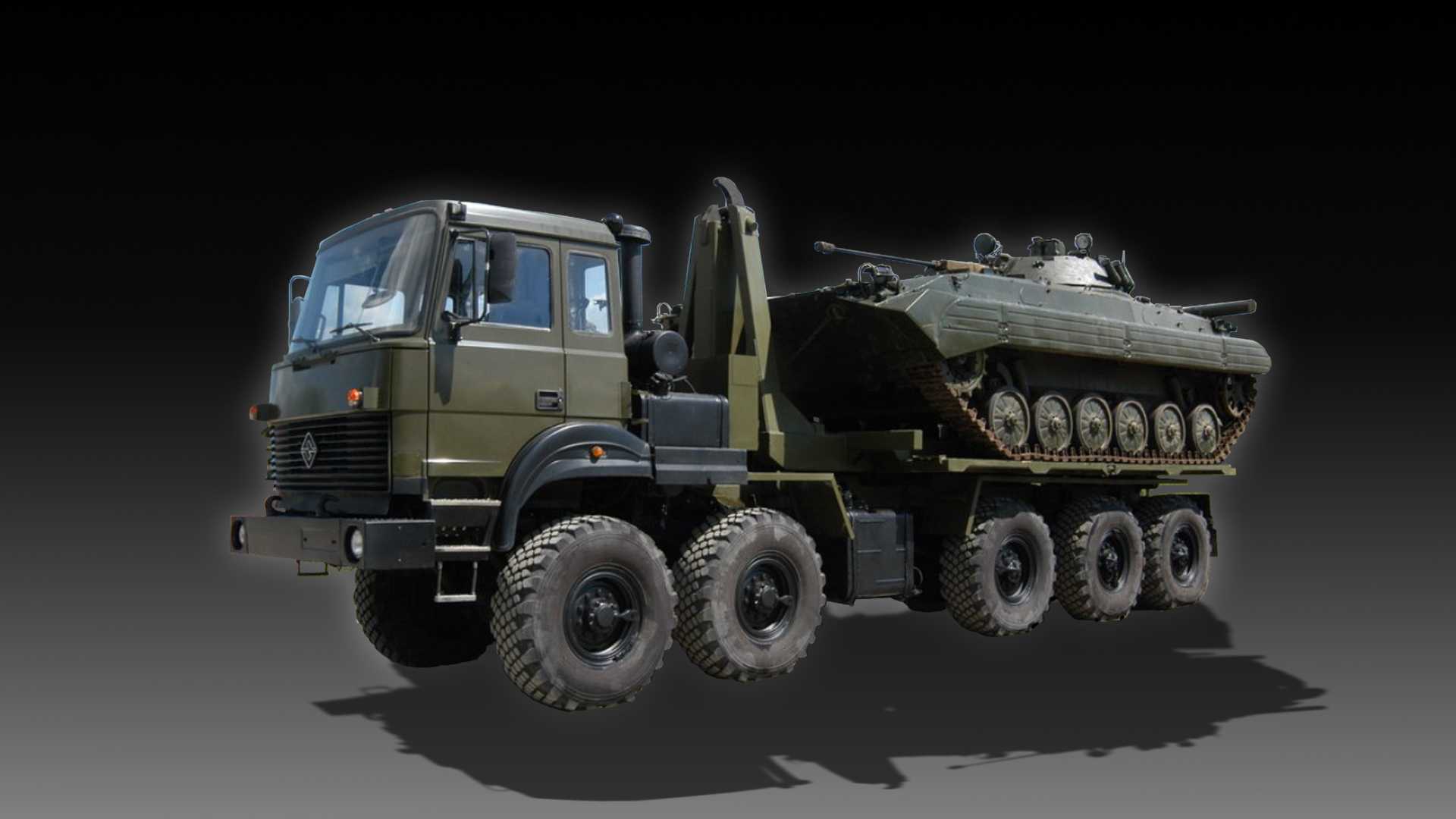

Восьмиосные вездеходы КамАЗ: шасси для вооружений и тягачи
Добавление еще одной оси увеличивает грузоподъемность машины, но снижает проходимость. Такие вездеходы почти не имеют гражданского применения и используются в армии для установки различных вооружений. Например, основной РСЗО, ЗПРК, командных пунктов, центров связи, транспортно-заряжающих машин. Эксплуатация такой техники целесообразна тогда, когда перевозимый груз, объект или установку нельзя разделить на две и более частей. Второй аспект — использование КамАЗ как вездеход-тягач. Добавление еще одной оси значительно увеличивает тяговое усилие.
РСЗО «Кама» («Смерч») по ударной мощности соответствует шести тактическим ракетам. Калибр — 300 мм. Вес боевой части — 500 кг. Дальность стрельбы — более 100 км. Также на шасси восьмиосных КамАЗ собираются транспортно-заряжающие машины.
Восьмиосные КамАЗы — единственное техническое средство для переброски тяжелой строительной техники по бездорожью. Второй гражданский вариант их применения — буровые установки.
Общая информация о вездеходах КамАЗ
Потребность в транспортных средствах повышенной проходимости велика. В нашей стране инициатором выпуска подобной техники выступает армия и министерство чрезвычайных ситуаций. Ведомства чаще других сталкиваются с необходимостью форсировать неприступные преграды, не удивительно, что первые экземпляры машин тестируются сотрудниками этих учреждений. Позже, когда устраняются недочёты, автомобили дорабатываются и применяются в штатских нуждах.
Унифицированная армейская техника относится к стратегической продукции, поэтому конструированием и производством занимаются несколько предприятий. Заводы в Миассе и Набережных Челнах, лидеры этой сферы. Однако ассортимент и ряд моделей КамАЗ превосходит ближайшего конкурента, качество продукции тоже в пользу производителя.
Сегодня, налажен выпуск вездеходов, которые используются для военных и бытовых целей с 2-мя, 3-мя, 4-мя осями, с колёсной базой «четыре на четыре», 6х6, «восемь на восемь».
Продукция, пользующаяся спросом:
- КамАЗ вездеход 4х4: 4326;
- Вездеход (6 на 6): 43118 (базовая модификация), 43(10, 114) 44108, 65(225, 222, 221, 111), «Арктика»;
- Вездеход (8 на 8): 6560, 63501, 65228.
Ассортимент выпускаемой техники КамАЗ не ограничивается выше перечисленной продукцией. Завод в Набережных Челнах делает и другие модификации с полным приводом и повышенной проходимостью, просто эти модели не позиционируются, как вездеходы. Так же можете прочитать про ТНВД КамАЗ Евро 2.
Перезнакомство с кабиной
Завод устанавливает два варианта пластиковых бамперов, но если не сопоставить их визуально, то найти отличия весьма сложно. Конечно же новая облицовка, крылья, современные блок-фары всё же немного преобразили классический КАМАЗ. Но возраст конструкции никак не скрыть этими ремарками…
Ностальгическая кнопка дверной ручки на недосягаемой высоте, открываю дверцу в прыжке, ползу вверх, карабкаюсь, закрепляюсь, отдыхаю, лезу дальше вверх. И вот она – вершина Пик коммунизма. Я забрался в кабину! Она у самосвала чисто дневная, без спального места, посередине солидный моторный кожух, зато с органайзером и нишами для посуды. Из-за увеличенной по высоте панели крыши подрос потолок. Но в производственной гамме завода сегодня по-прежнему остаётся и версия кабины с низкой крышей.
Площадь остекления по современным меркам скромная, но для вездехода не это главное, а то, что кабина покоится на четырёхточечной пневмоподвеске! Вытрясти душу из шоферюги на бездорожье неведомым силам уже не получится…
Передняя панель «мягкая», скроена почти что ладно (нет смысла придираться), но отдельные элементы оборудования кабины явно выдают возраст конструкции, как и присутствующий местами голый металл.
Жуткая вертикальная педаль сцепления с резьбовой муфтой ограничения хода, грубые движки регуляторов отопления и вентиляции, в снизу крашеная в чёрный цвет жестяная панель с краном «ручника», переключателями блокировок и «пуповиной» пневмозамка рулевой колонки навеяли не то тоску, не то какую-то ложную ностальгию… С трудом сдерживаю искушение войти в роль усталого стареющего «камазиста» в финале очередной смены…
Технические характеристики
Основные ТТХ для базовой модели, её «народнохозяйственного» варианта и позднейшей модификации:
| КамАЗ-4310 | КамАЗ-43105 | КамАЗ-43118 | |
| Полная масса | 15 тонн | 15,5 тонны | 20,7 тонны |
| Грузоподъемность | 5 тонн | 7 тонн | 10 тонн |
| Масса прицепа | До 10 тонн | До 11,5 тонн | |
| Запас горючего | 250 литров | 250 литров | 560 литров |
| Максимальная скорость | 85 км/ч | 85 км/ч | 90 км/ч |
| Длина | 7,65 м | 7,73 м | 8,58 м |
| Ширина | 2,5 м | 2,5 м | 2,5 м |
| Высота | 3,2 м | 3,53 м | 3,455 м |
| Клиренс | 365 мм | 365 мм | 385 мм |
| Мощность двигателя | 210 л.с. | 210 л.с. | 260 л.с |
Расход топлива на 100 километров зависит от нагруженности машины и колеблется от 31 до 40 литров. Технические характеристики упрощенной модификации КамАЗ 43105 могли изменяться при её «доделке» до уровня армейского грузовика, что иногда практиковалось.

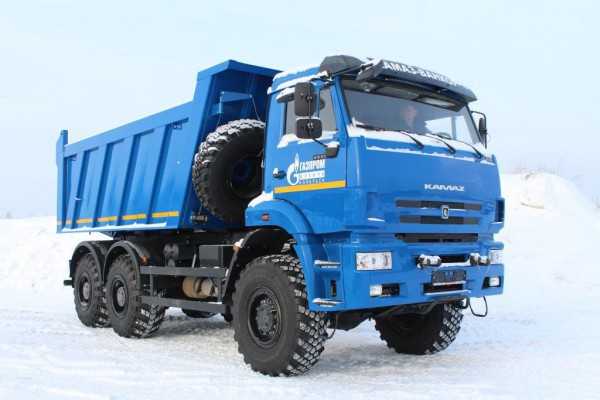

Вездеходы КамАЗ 6х6
Среди вездеходных модификаций КамАЗ 6х6 можно выделить 43118-46 и 43118-50. Обе модели грузовика используются военными, а также на лесозаготовках, предприятиях по добыче полезных ископаемых.
Модификация 43118-50 работает на базе двигателя КамАЗ 740.705-300 (Евро-5). КПП – ZF 9S1310. Снаряженная масса шасси – 8,8 – 9,3 тонны, полная масса автопоезда – 33, 6 тонны.
43118-46 оснащен двигателем КамАЗ 740.662-300 (Евро-4). Имеет тягово-сцепное устройство и коробку отбора мощности (КОМ) для агрегатирования надстроек.
Обладает очень высокой проходимостью, в зависимости от комплектации может иметь шины 425/85 R21 или 390/95 R20.
О сферах применения машины
Сравнительно невысокая, для мощного полноприводного грузовика, цена, низкий расход дизельного топлива, лёгкость, хорошая проходимость и исключительная устойчивость являются очевидными преимуществами грузовых автомобилей, скомпонованных на базе шасси КамАЗ-43502. А одновременно – и секретами их популярности в России и СНГ. Эта модель используется как для комплектования автопарка российских вооружённых сил, так и в гражданском хозяйстве. В частности, на шасси КамАЗ-43502 часто устанавливаются вахтовые автобусы отечественных нефте- и газодобывающих компаний. Это СПТС – специализированные пассажирские транспортные средства высокой проходимости.
Скорая медицинская помощь, оборудованная на шасси КамАЗ-43502 и предназначенная для работы в экстремально тяжёлых климатических и дорожных условиях, зимой 2022 года успешно прошла тестирование на автодороге «Колыма», пройдя 1370 км от Магадана до ряда населённых пунктов и обратно. В экстремальных условиях проверялись ходовые качества автомобиля, работоспособность автономных систем отопления и освещения, в том числе в ночных условиях, стойкость кузова и электрооборудования в тяжёлых климатических условиях.
Современная пожарная машина создана на полноприводном шасси КамАЗ-43502. В её арсенале – цистерна на 3 тысячи литров воды, бак на 200 литров пены, насос производительностью до 40 литров в секунду, мощный компрессор для подачи сжатого воздуха, передовая система пожаротушения и дымопоглощения водяным туманом Hiromax, места для пожарного расчёта из семи человек. Также, на выставках «Армия-2015» и «Интерполитех-2015» был представлен бронеавтомобиль «Патруль» на шасси КамАЗ-43502.
Важно Что можно сделать с двигателем от мотоблока: многофункциональные «кулибинские» самоделки
Особенности устройства рамы, подвески, грузовой платформы
На клёпаную раму КамАЗ-4326, усиленную дополнительными лонжеронами, устанавливаются все основные агрегаты и узлы автомобиля.
В основе подвески грузовика находятся рессоры полуэллиптического типа. На передней тележке используются продольные полуэллиптические двухлистовые одноушковые рессоры, вместе с парой гидравлических телескопических амортизаторов с резиновыми буферами, задние концы рессор со скользящими опорами. Задняя подвеска автомобиля КамАЗ-4326 выполнена на двух продольных полуэллиптических одноушковых рессорах и гидравлических телескопических амортизаторах. Концы рессор сделаны скользящими. Дополнительно автомобиль оборудован стабилизатором поперечной устойчивости, для предотвращения опрокидываний и кренов во время движения по склонам и пересечённой местности. В обязательном порядке на автомобилях КамАЗ-4326 установлена защита картера двигателя, как это и полагается на внедорожниках.
Грузовая платформа бортового автомобиля – стальная, с откидными боковыми и задними бортами, в зависимости от комплектации оборудуемая каркасом и тентом. Колёса –дисковые, с односкатной ошиновкой на обоих мостах. В ряде комплектаций, на полноприводные двухосники КамАЗ-4326 устанавливались лебёдки.
Устройство
Трансмиссия КамАЗ-4310 обеспечивает полный привод и состоит из раздаточной коробки и механической КП. Мосты грузовика оборудованы механически блокируемыми дифференциалами. Коробка передач автомобиля 5-ступенчатая с синхронизаторами на II-V передачах. Раздаточная коробка КамАЗ-4310 имеет цилиндрический блокируемый дифференциал планетарного типа, эффективно распределяющий крутящий момент между мостами задней тележки и передним мостом (2:1), и 2-ступенчатый редуктор. Раздаточная коробка имеет дистанционное управление с электропневматическим приводом.
Передача мощности от двигателя происходит посредством карданной передачи. Грузовик имеет 4 карданных вала: привода переднего моста, привода заднего моста, промежуточный и привода среднего моста.
Рулевой механизм КамАЗ-4310 состоит из поршня-рейки, находящегося в зацеплении с зубчатым сектором вала сошки, и винта с шариковой гайкой. Рулевое управление последних модификаций грузовика имеет гидроусилитель. Колеса автомобиля дисковые с ободом в 310-533 мм. Традиционно для грузовика применяются широкопрофильные шины с регулируемым давлением воздуха.
КамАЗ-4310 имеет рессорную подвеску. Передняя подвеска на полуэллиптических рессорах, снабженных амортизаторами, задняя – балансирная с реактивными штангами (построена на полуэллиптических рессорах со скользящими концами).
Рабочая тормозная система основана на барабанных тормозах с диаметром 400 мм. Привод двухконтурный и пневматический. КамАЗ-4310 оснащается пневматическим стояночным тормозом. Запасный тормоз в грузовике совмещен со стояночным, вспомогательный выполнен в форме моторного замедлителя, имеющего пневматический привод.
Грузовик оборудуется механической лебедкой барабанного типа с ленточным тормозом и червячным редуктором. Усилие на нее подается от коробки отбора мощности посредством карданной передачи. Максимальное заднее тяговое усилие составляет 15400 кгс, переднее – 10800 кгс.
Платформа машины опционально снабжается боковыми надставными решетчатыми бортами, средней и боковыми скамейками, позволяющими перевозить до 30 человек. Кабина КамАЗ-4310 3-местная с термо- и шумоизоляцией и независимым отопителем. Она откидывается гидравлическим подъемником вперед. В базовой комплектации спального места в грузовике не предусмотрено, однако опционально оно доступно. Подрессоренное водительское кресло регулируется по длине, массе и наклону спинки. Дополнительно производитель предлагает сиденья тропического исполнения.
Эксплуатационные показатели КамАЗ-4326
Характерная особенность автомобиля, надёжность и пониженные требования в эксплуатации. Изделие с упрощенной конструкцией, подающей солярку, исключена электроника, что помогает запускать мотор в условиях пониженных температур без потери энергии. Силовая установка «740», развивает двести сорок лошадей, соответствует экологическим Евро 2 стандартам. При пробуксовке колёс, между осями предусмотрен дифференциал. Механика с десятью скоростями, отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни — 6,53. Грузоподъёмность автомобиля 5,5 тон, возможна буксировка прицепа, массой 2 тонны. Вездеход оборудован двумя ёмкостями для солярки 210 литров каждая, запас хода 800 километров.
Характеристики вездехода-4326:
| Разъяснение | Показатель |
| Мотор вездехода: | |
| Модификация мотора | 740 |
| Тип мотора | Дизель с турбиной |
| Мощь мотора, лошадей | 165 |
| Импульс кручения мотора, Нм | 912 (1050-1400мин-1) |
| Размещение камеры мотора, штук | V 8 |
| Объём мотора, л. | 10,85 |
| Сечение поперечника, мм | 120 |
| Поршень мотора, ход мм | 120 |
| Отношение камеры сгорания к полному объёму | 16,5 |
| Трансмиссия вездехода: | |
| Тип коробки вездехода | механика |
| Количество ступеней | 10 |
| Управление при переключении | «джойстик» |
| Отвод мощи вездехода | Раздаточный механизм, 2 ступени, механика |
| Муфта вездехода | Дисковое, сухое, фрикционное |
| Габариты вездехода: | |
| ДхШхВ, мм | 7625Х2470Х3230 |
| Колёса, база, мм | 4200 |
| Платформа по бортам, мм | 730 |
| Весовые характеристики вездехода: | |
| Снаряжённый вес, кг | 7220 |
| Передние колёса, загруженность, кг | 4500 |
| Задние колёса, загруженность, кг | 2720 |
| Общий вес машины с надстройкой, кг | 12600 |
| Допуск веса прицепного устройства, кг | 5000 |
| Общий вес поезда, кг | 17600 |
Мотор КамАЗ-740:
Эксплуатационные показатели КамАЗ-4326
Характерная особенность автомобиля, надёжность и пониженные требования в эксплуатации. Изделие с упрощенной конструкцией, подающей солярку, исключена электроника, что помогает запускать мотор в условиях пониженных температур без потери энергии. Силовая установка «740», развивает двести сорок лошадей, соответствует экологическим Евро 2 стандартам. При пробуксовке колёс, между осями предусмотрен дифференциал. Механика с десятью скоростями, отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни – 6,53. Грузоподъёмность автомобиля 5,5 тон, возможна буксировка прицепа, массой 2 тонны. Вездеход оборудован двумя ёмкостями для солярки 210 литров каждая, запас хода 800 километров.
Характеристики вездехода-4326:
| Разъяснение | Показатель |
| Мотор вездехода: | |
| Модификация мотора | 740 |
| Тип мотора | Дизель с турбиной |
| Мощь мотора, лошадей | 165 |
| Импульс кручения мотора, Нм | 912 (1050-1400мин-1) |
| Размещение камеры мотора, штук | V 8 |
| Объём мотора, л. | 10,85 |
| Сечение поперечника, мм | 120 |
| Поршень мотора, ход мм | 120 |
| Отношение камеры сгорания к полному объёму | 16,5 |
| Трансмиссия вездехода: | |
| Тип коробки вездехода | механика |
| Количество ступеней | 10 |
| Управление при переключении | «джойстик» |
| Отвод мощи вездехода | Раздаточный механизм, 2 ступени, механика |
| Муфта вездехода | Дисковое, сухое, фрикционное |
| Габариты вездехода: | |
| ДхШхВ, мм | 7625Х2470Х3230 |
| Колёса, база, мм | 4200 |
| Платформа по бортам, мм | 730 |
| Весовые характеристики вездехода: | |
| Снаряжённый вес, кг | 7220 |
| Передние колёса, загруженность, кг | 4500 |
| Задние колёса, загруженность, кг | 2720 |
| Общий вес машины с надстройкой, кг | 12600 |
| Допуск веса прицепного устройства, кг | 5000 |
| Общий вес поезда, кг | 17600 |
Мотор КамАЗ-740:
Область применения
Высокие возможности по преодолению бездорожъя, а про дороги и направления много шуток придумано, создают огромный потенциал для данного вида техники. В результате, все значимые Российские заводы-производители грузовиков, в своей производственной программе, имеют широкую гамму полноприводных самосвалов. Автомобили-самосвалы с высокими внедорожными качествами востребованы в нефтегазовой отрасли, строительстве и сельском-хозяйстве. Да, да, самосвалы-зерновозы, как минимум от ПАО КАМАЗ с полным приводом тоже есть.
Добавление масла в картер
В картер добавляется новое горючее через специальный разъем, закрытый пробкой. Осуществлять контроль уровня масла представляется возможным по нижнему отверстию, дополненное магнитной пробкой. Как правило, в картер требуется около 5 литров жидкости. Рекомендуется использовать масло марки ТСп-15к.
При недостатке горючего в коробке, может отмечаться трудность смены передач.
Снятие РК с КамАЗ-4310
Для самостоятельного ремонта РК нужно знать устройство данного агрегата. Чтобы его снять, целесообразно осуществить слив имеющейся в ней жидкости. Специально для этого нужно открутить сливную пробку (требуется заранее подставить пустую емкость). Далее следует снять щиты пола платформы, отсоединить карданный вал, после чего приступить к разъединению штекерного соединения спидометра, контрольных ламп, шлангов пневмокамер. В завершении нужно открутить гайки, болты на РК, после чего стоит осуществить изъятие агрегата.
Таким образом, КамАЗ-4310 – это грузовой автотранспорт, который комплектуется надежными рабочими механизмами, рассчитанные на длительный рабочий срок. На машине штатно устанавливается раздаточная коробка (2 ступени). Также, следует выделить наличие несимметричного межосевого дифференциала, дополненного электропневматическим приводом управления переключением передач. РК расположена на раме. Данная коробка готова обеспечить максимальную проходимость на дорогах.
Трансмиссия и рама повышенной прочности
В Набережных Челнах на предприятии ZF-Кама производятся две модели очень хороших КП. Это 9-ступенчатая Ecomid и 16-ступенчатая Ecosplit. Но они, к сожалению, не подходят для 50 т полной массы и по максимальному крутящему моменту предлагаемых двигателей. Поэтому в нашем тяжёлом шасси трудится другая коробка ZF, модели 16S 2225 TO из Германии. Она способна работать с крутящим моментом до 2300 Н·м.
Карданная передача изготовленна на ООО «ТИРСАН», где локализовано производство турецкой Tirsan Kardan Sanayi ve Ticaret A.Ş.
Тормозные механизмы на всех осях барабанные, с электропневматическим приводом, обеспечивающим и антиблокировочное действие, и лёгкую борьбу с дестабилизацией транспортного средства.
Двойная рама из лонжеронов U-образного профиля усиленная (Heavy Duty) c усилителями в нагруженных местах (как почти и у всех «строителей» усилена вставками «лонжерон в лонжероне»). Эта рама собственного производства «КАМАЗ», из высокопрочной стали марки 600 MS усилена вкладышем. Все необходимые кронштейны и навеску крепят с помощью высокопрочных болтов. Передняя часть левого лонжерона используется для монтажа кронштейна, объединяющего крепление передних рессор и кабины. На нём также устанавливается ГУР. Эти интегральные кронштейны уменьшают ослабление и скручивание лонжеронов в этом месте. Точки регулярной смазки на этом КАМАЗе остались в ходовой части, но их стало заметно меньше.
Техническая характеристика КАМАЗ-658015 (К 5042) (8х4)
| Полная масса, кг | 50 000 |
| Допустимая нагрузка по осям, кг | 9000/ 9000/ 16 000/ 16 000 |
| Снаряжённая масса, кг | 17 000 |
| Грузоподъёмность, кг | 32 500 |
| Максимальная скорость, км/ч | 90 |
| Двигатель | Mercedes-Benz OM 4577 LA, турбодизель, I-6, Euro 5 |
|
11 967 428 при 1900 мин-1 2100 при 1100 мин-1 |
| Коробка передач | ZF16S 2225 TO, механическая |
| Количество передач вперёд/ назад | 16/ 2 |
| Сцепление | Сухое, однодисковое, диаметр ведомого диска 430 мм |
| Тормозные механизмы все колёс | Барабанные |
| Передаточное число главной передачи | 5,262 |
| Подвеска | Спереди – малолистовые рессоры, сзади – рессорно-балансирная |
| Шины | 12.00 R24 |
| Объём топливного бака, л | 350 |
Общие сведения
КамАЗ-4310 поступил в производство в 1981 году. Ведущие мосты грузовика имели несколько иной принцип действия, который отличался от предшествующих версий. Ключевые достоинства автомобиля – постоянный полный привод уже в базовой комплектации, четыре карданных вала, а также цельнометаллический кузов с откидными задними и боковыми бортами. Кроме того, в качестве альтернативы были доступны платформы с деревянной поверхностью, тентовым верхом и каркасом.
Обратим внимание, что грузовик способен перевозить практически любые грузы, так как это позволяет прочное ходовое шасси автомобиля. К тому же, вкупе с высокой выносливостью КаМАЗ-4310 становится практически незаменимым на бездорожье. В этом немалая заслуга колесной компоновке 6х6
В этом немалая заслуга колесной компоновке 6х6.
Трансмиссия
Сцепление на данном двигателе установлено двухдисковое, сухого диафрагменного типа, с гидравлическим приводом и пневматическим усилением. Диаметр накладок составляет 350 мм. Коробка переключения передач использована механическая, десятиступенчатая, с передним делителем. Основа этой КПП – пятиступенчатая коробка, плюс делитель и демультпликатор. При помощи синхронизаторов подлючаются передние скорости, а посредством зубчатой муфты – скорости задние. Передаточные числа на передачах установлены следующие: 1 – 7,82; 2 – 4,03; 3 – 2,5; 4 – 1,53; 5 – 1,0; Зх – 7,38.
Раздаточная коробка – двухступенчатая (с передаточными числами 1,692:1 и 0,917:1), с пневматическим приводом и блокируемым межосевым дифференциалом. Главная передача – двойная, в составе которой присутствуют пара конических и пара цилиндрических шестерён (6,53:1). Привод переднего моста – постоянный, неотключаемый.
Модификации
На базе разработано множество моделей вездеходной техники с колесной формулой 4х4 и 6х6. Автомобили используются силовыми структурами, в лесозаготовительной, горнодобывающей промышленности, сельском хозяйстве и строительстве. Машина востребована среди нефтяников, газодобытчиков, геологов и старателей.
Наиболее распространены такие модификации колесного вездехода:
- самосвал с откидным кузовом;
- передвижная мастерская с манипулятором;
- будка с окнами для перевозки людей;
- автомобильный кран грузоподъемностью 16 т;
- тягач для буксировки полуприцепов;
- пожарный автомобиль-цистерна;
- водовоз с емкостью до 10 м³;
- мобильный пункт управления;
- передвижная медицинская операционная.
Завод-изготовитель выполняет отдельные заказы, переделывая и совершенствуя свою продукцию под требования клиентов.
