Лучшие obd2 сканеры для диагностики автомобиля в 2022 году

Как самостоятельно сделать диагностику

От диагностики с помощью компьютера в рамках этой статьи мы отказались из-за ее дороговизны и сложности в настройке ПК и самого софта. Для теста использовался смартфон на Android, адаптер ELM327 и приложение EOBD-Facile. Интерфейс программы простой и понятный, подробно о нем рассказывать нет смысла. Переходим к процессу диагностики.

Шаг 1. Подключите беспроводной адаптер к диагностическому разъему в машине, а затем соедините со смартфоном по Bluetooth. Откройте приложение, выберите пункт «Соединение» и следуйте инструкциям на экране.

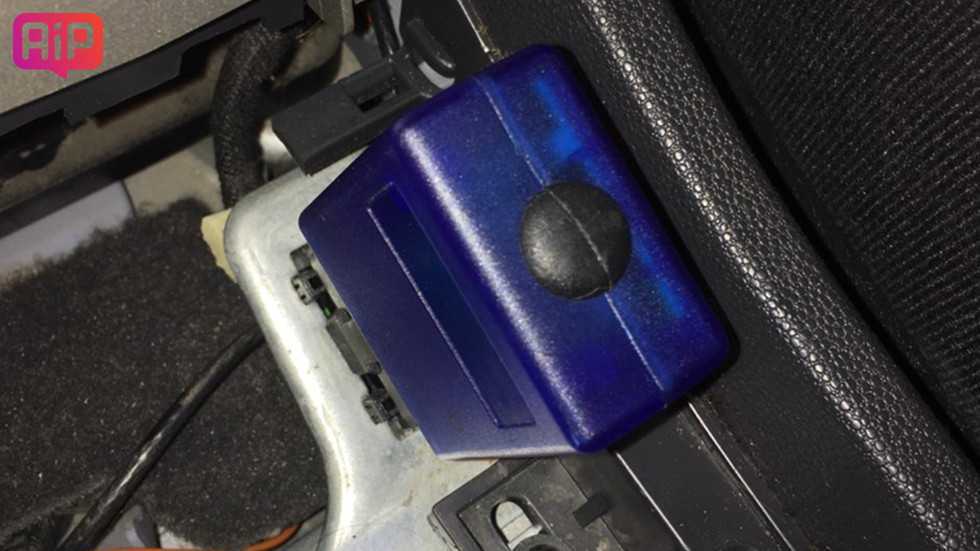

Адаптер, подключенный к разъему OBD-II

Шаг 2. Когда подключение установлено, можно начинать поиск ошибок. Обычно это занимает несколько минут. В нашем случае ошибок найдено не было, но если с вашей машиной не все в порядке, список неисправностей доступен в меню «Диагностика» — «Код неисправности». Подробная информация о состоянии систем авто также отображается в разделе «Статус».

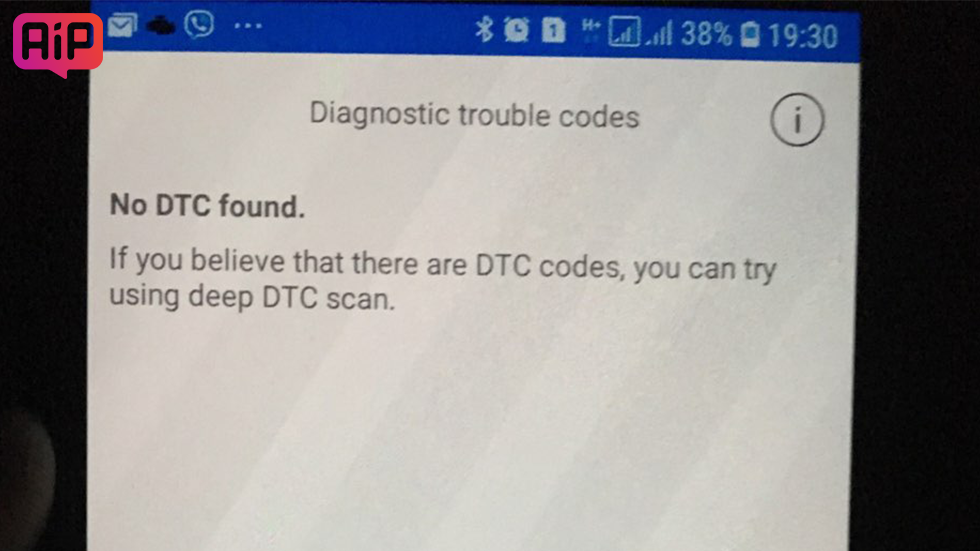

Неисправностей нет

Шаг 3. С помощью меню «Измерения» можно просмотреть данные с датчиков в режиме реального времени. В режиме таблицы или графика удобно наблюдать за мгновенным расходом топлива или оборотами двигателя.

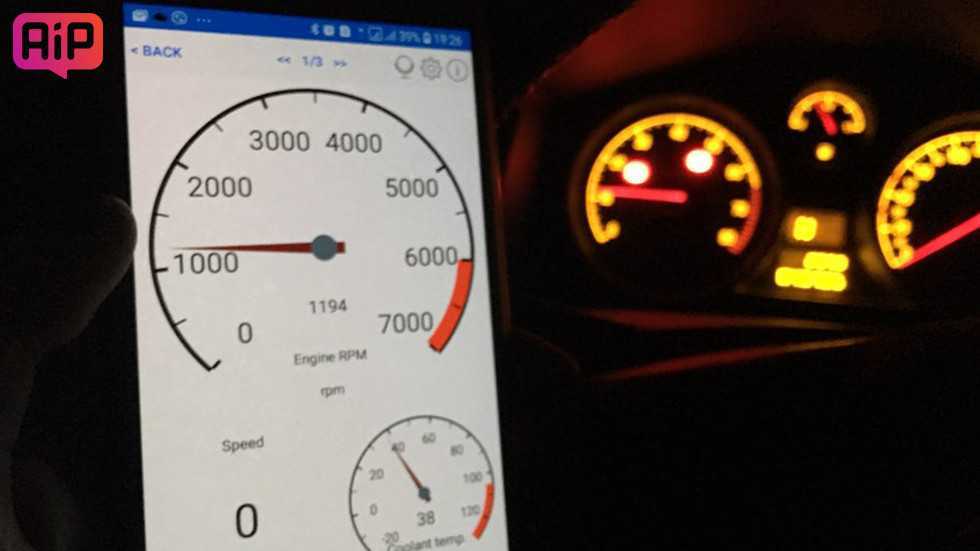

Обороты двигателя на холостом ходу

Приложение также предлагает ряд продвинутых функций для глубокой диагностики автомобиля. В нашем тесте мы использовали только базовые бесплатные инструменты. Обычному пользователю этого будет достаточно, чтобы определить общее техническое состояние машины.

Теперь вы чуть больше знаете о диагностике автомобиля через смартфон или компьютер. Надеемся, этот материал поможет сэкономить время на поиск неисправностей и позволит быстрее починить любимую машину.

Зачем нужен и что он вам дает?

Любой диагностический прибор заточен на диагностику и считывание ошибок с вашего автомобиля. Например, если у вас загорелся CHECK ENGINE, вы подключаете в разъем этот прибор, подключаете смартфон, планшет или компьютер, считываете ошибку и далее по коду в интернете, можно найти что вышло из строя.

Кстати он может и «тушить» (сбрасывать) этот «CHECK» на панели приборов. Однако если вы не устраните проблему, то он опять загорится через определенное время.

Однако это профессиональные приборы, но у нас же «чудо из Китая» и он может намного больше, читает скорость, расход топлива, разгон, потребление воздуха температуры и т.д., некоторые функции реально полезные, лично мне они очень помогают (про это чуть позже).

Scan Tool Pro Black Edition

Наиболее предпочтительный вариант по соотношению цена-качество. При своей низкой стоимости сканер показывает отличные результаты в диагностике большинства авто старше 1996 года. Для работы устройство необходимо подключить через Bluetooth или Wi-Fi к гаджетам на Android, iOS или Windows. Сканер работает на чипе STM32 и последней версии прошивки v1.5+, что позволяет диагностировать неисправности всех узлов и агрегатов автомобиля.

Сканер отлично подойдет для работы в роли бортового компьютера. С помощью русифицированного ПО в реальном времени можно посмотреть все эксплуатационные характеристики Вашего автомобиля: показания датчиков, обороты двигателя, давление масла, давление во впускном коллекторе, температуру охлаждающей жидкости, положение дроссельной заслонки и т. д.

Производитель ежегодно обновляет сканер, добавляя поддержку всех современных протоколов.  Немаловажным фактором является защита ЭБУ от перегрева или короткого замыкания, а также гарантийный срок службы до 4 лет.

CDP TCS

Одно из самых дорогих устройств для диагностики автомобилей среди представленных на AliExpress. Его стоимость составляет примерно 3000 рублей. Но при этом сканер отличается премиальным уровнем проверки, близким к известным одномарочным адаптерам.

Автосканер сделан на чипе 9241A. Есть, как Bluetooth-, так и проводное соединение. С адаптером применяется провод FT232RQ. Может работать практически с любыми типами мобильных гаджетов. Провод для подключения съёмный. В сканере установлено профессиональное программное обеспечение. Оно позволяет определять даже редкие и нетиповые неисправности. Поэтому его можно использовать не только для самостоятельного ремонта автомобиля, но и в автосервисах, особенно небольших.

Устройство предназначено для диагностики практически любых автомобилей, начиная с 1995 года и включая грузовики или автобусы. Подходит для проверки машин российского производства. Несмотря на то, что ошибки с подключением практически исключены, при покупке нужно заказывать необходимую для конкретной модели и марки прошивку.

Сканер известен своей высочайшей точностью, долговечностью и удобством применения. Он отличается скоростным соединением и множеством полезных опций. Устройство обладает меню на 16 языках, в том числе и на русском. Настройки понятные и удобные. Адаптер защищён от перепадов напряжения и позволяет не разряжать аккумулятор автомобиля.

Как им пользоваться?

Буду рассматривать самый распространенный, так называемый ELM327 mini, синего цвета, работает по Bluetooth. Именно его купили уже миллионы владельцев по всему миру.

Стоит отметить, что вам придется на свой планшет, а скорее всего на телефон, поставить специальные программы. Итак, теперь пошагово:

Выбираем программу на смартфон, их реально сотни в Google Play (лично я пользуюсь ANDROID), думаю на IPHONE их также много. Однако большое распространение получила программа «TORQUE» (она простая и понятная). Есть бесплатная версия, так называемая «LITE», а есть платная «PRO» (стоимость 165 рублей, однако многие «умельцы» могут найти ее бесплатно). И в бесплатной версии вы сможете сбрасывать ошибки, смотреть различные параметры и т.д. Однако «PRO» версия имеет другой интерфейс и расширенные возможности по считыванию температуры (именно этот параметр очень ценен для меня). Собственно ставим ее и дальше переходим к настройке и подключению

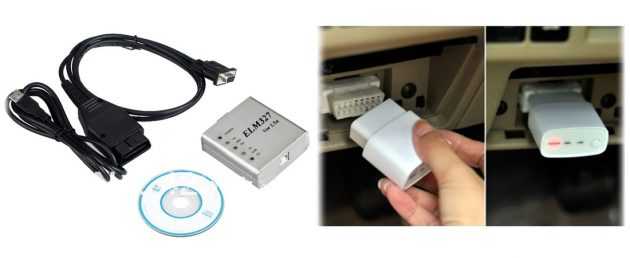

Идем к машине, в разъем подключаем наш ELM327, на смартфоне активируем Bluetooth, нужно выбрать в настройках именно наш девайс, вводим пароль, на многих китайских сканерах он либо «0000», либо «1234». В программе будет моргать машинка сверху, как только она перестанет моргать, значит соединение установлено!

• Все, дальше наслаждайтесь! Можете использовать встроенные функции, либо добавлять свои, есть очень большой список.

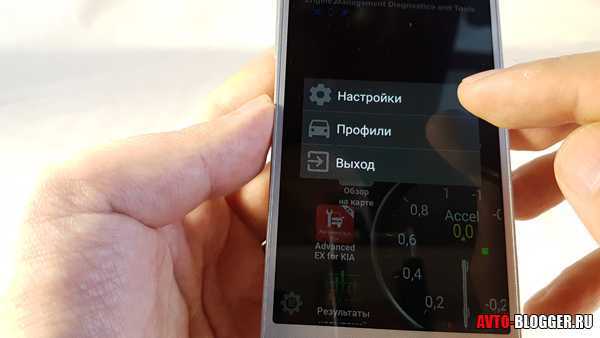

• Отдельно хочется отметить что у этой программы нужно настроить специальные PID датчики, без них «прога» будет не видеть и не отображать большую часть датчиков. По умолчанию вшиты на такие автомобили как MERCEDES, FORD, GM, OPEL и еще несколько. НО НЕ НА ВСЕ! Чтобы их добавить переходим — шестеренка (на главной странице, слева внизу) — настройка — управление дополнительными PID — добавляем нужный набор.

Однако не все наборы PID бесплатны. И например для KIA его нужно купить. Продается он также на GOOGLE PLAY

Есть важная для многих функция считывания ошибок и их сброса. Вы поймете, в какую сторону смотреть и что делать (эту информацию даст вам код).

Как видите ничего сложного, однако лично я использую этот сканер еще по одному назначению.

LiZi ELM-327 OBD2 PIC18F25K80

LiZi ELM327 проводит диагностику транспортных средств на наличие неполадок. Оснащен чипом PIC18F25K80 с обширным набором функций. Поддерживает стандарты протокола OBD2. Помимо текущих ошибок, может выдать информацию по неполадкам сохраненных в памяти. Также через программу, может построить аналитические диаграммы и графики.

Для подсветки в конструкции предусмотрены светодиодные лампочки. Передает сведения со скоростью 9600 или 38400 кбит/с. Использует напряжение 12 В и потребляет ток в количестве 45 мА. Прибор защищен от чрезмерной нагрузки или короткого замыкания. Подключается через беспроводную связь Bluetooth. Контролирует работу двигателя, топливной системы и расход топлива, давление воздуха и его различные параметры, охлаждающую систему, лямбда-зонд и другие. Гарантия распространяется на 1 месяц.

Средний рейтинг — 4,2

Средняя цена — 799 рублей

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

• Подключить ELM327 в соответствующий разъем.
• Завести двигатель авто.
• Активировать блютуз на мобильном устройстве.
• Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
• Нажать на «Поиск нового оборудования».
• Дождаться, пока на экране телефона не отобразится список доступных устройств.
• Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
• Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
• Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Краткий обзор Opendiag Mobail

Если две предыдущие программы были совместимы со всеми автомобилями, то данное приложение подходит исключительно для отечественных моделей. Оно полностью совместимо с андроидом и русифицировано.

Пользователи отмечают, что Opendiag Mobail совместим с Емл327, никаких сбоев во время работы не выдает. Функционал у данной программы даже больше, чем у некоторых подобных приложений.

Обратите внимание! Можно использовать подключение Obd2 к магнитоле на андроид. Но ее главный недостаток — возможность синхронизации с отечественными автомобилями

Но ее главный недостаток — возможность синхронизации с отечественными автомобилями.

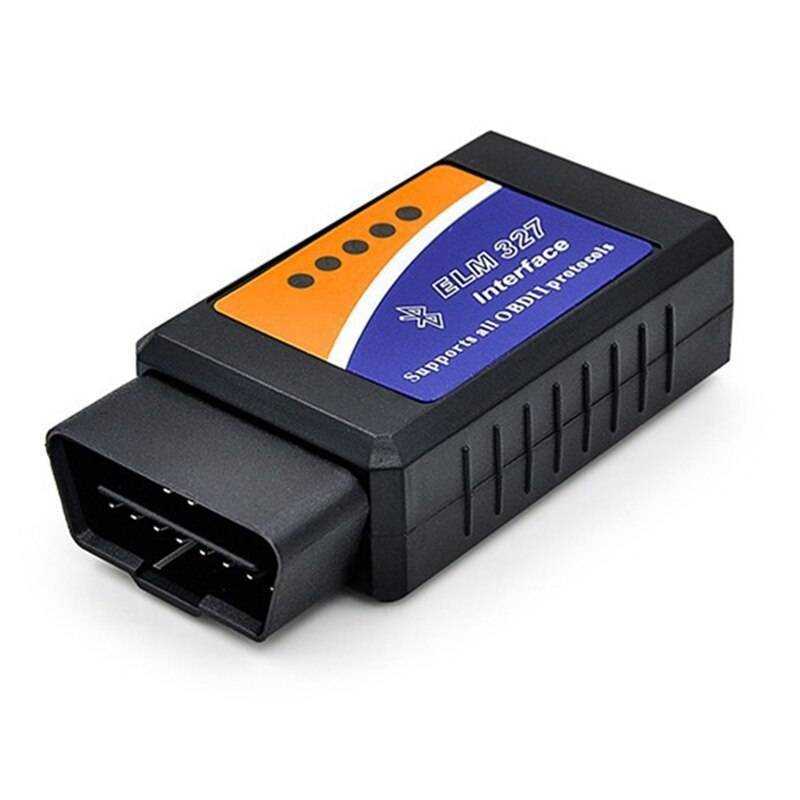

Адаптер Елм 327

Многих пользователей интересует вопрос, как подключить обд2 через блютуз на андроид. Порядок действий такой же, как и для других приложений. На его установку не влияет то, что он подходит только для отечественных производителей.

Сканер Elm327 Bluetooth полностью совместим с андроид-платформой, поэтому лидирует среди других адаптеров. Только при покупке обязательно следует спросить наличие лицензии и сертификата, чтобы не приобрести подделку. Тогда получится купить качественный адаптер, совместимый со всеми марками автомобилей.

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

• Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
• Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

• SAE J1850 PWM/VPW;
• ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
• SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Какие бывают сканеры OBD для авто

Независимые сканеры со своим блоком и экраном уходят в прошлое. Работать с ними не так удобно, да и переплачивать за не самый качественный монитор, года у каждого есть смартфон, планшет и компьютер, не стоит.

Сканер может быть выполнен в качестве кабеля с USB-A портом на втором конце. Считывание ошибок и работа со сканером ведутся через компьютер.

Некоторые сканеры оснащаются Wi-Fi модулем, создавая свою сеть для подключения компьютера или смартфона. Продвинутые модели работают и по Bluetooth.

Большинство представленных на рынке сканеров ошибок работают на модуле ELM 327 разных ревизий.

Подключаются сканеры к универсальному OBD2 разъему (On-board diagnostics), который начали устанавливать на автомобили с 1996 года.

OBD2 разъем может присутствовать на авто начиная с 1996-2002 года выпуска. Практически все легковые автомобили, выпущенные после 2002 года, имеют этот сервисный разъем.

Синхронизация адаптера с телефоном

После того как вы подключили адаптер к порту OBD-II, необходимо синхронизировать его со смартфоном. Для этого откройте меню настроек Bluetooth на телефоне и начните поиск устройств, а затем отключите адаптер от автомобиля на несколько секунд. Как только вы это сделаете, поверните ключ зажигания.

На этом этапе OBD-II должен появиться в списке ближайших устройств Bluetooth. На телефоне нужно выбрать его и ввести PIN-код, который обычно равен «0000» или «1234» (если не один из них не работает, обратитесь к прилагаемому руководству пользователя). Теперь устройство должно быть подключено к вашему смартфону.

После окончания синхронизации нужно открыть приложение для сбора данных. Некоторые программы обладают ограниченным временем для подключения, поэтому лучше начать работать сразу после синхронизации и выполнения подготовительных этапов.

Как только процесс синхронизации будет завершен, вы сможете использовать адаптер просто подключив его к своему автомобилю. Не забудьте повернуть ключ зажигания, иначе приложение не сможет получить необходимые сведения о состоянии машины. Сейчас стоит рассмотреть пару хороших приложений, которые помогают механикам быстро провести диагностику транспортного средства.

InCarDoc

InCarDoc показывает все параметры двигателя и автомобиля в реальном времени: скорость, угол поворота, температуру, давление и другие показатели датчиков.

Данное приложение позволяет рисовать графики с полученной информацией в режиме реального времени. При желании можно удалить или сохранить коды ошибок и все связанные с ними данные. Есть возможность отправки отчетов на электронную почту.

Но есть и несколько проблем, на которые жалуются пользователи — это нестабильное соединение с дешевыми адаптерами и проблемы с подключением через Bluetooth.

Доступно для Android и iPhone.

Что нужно для диагностики

Для самостоятельной диагностики автомобиля требуется три вещи. Это смартфон или компьютер, специальное приложение и адаптер для подключения к диагностическому разъему в машине.

Смартфон или компьютер

Для диагностики можно использовать смартфон или компьютер. Если автомобиль старый, подключиться к нему можно будет только с помощью ПК и специального проводного адаптера. У машин моложе 10–15 лет (в зависимости от марки и производителя) диагностику можно провести с помощью смартфона или планшета, подключенного через беспроводной диагностический модуль.

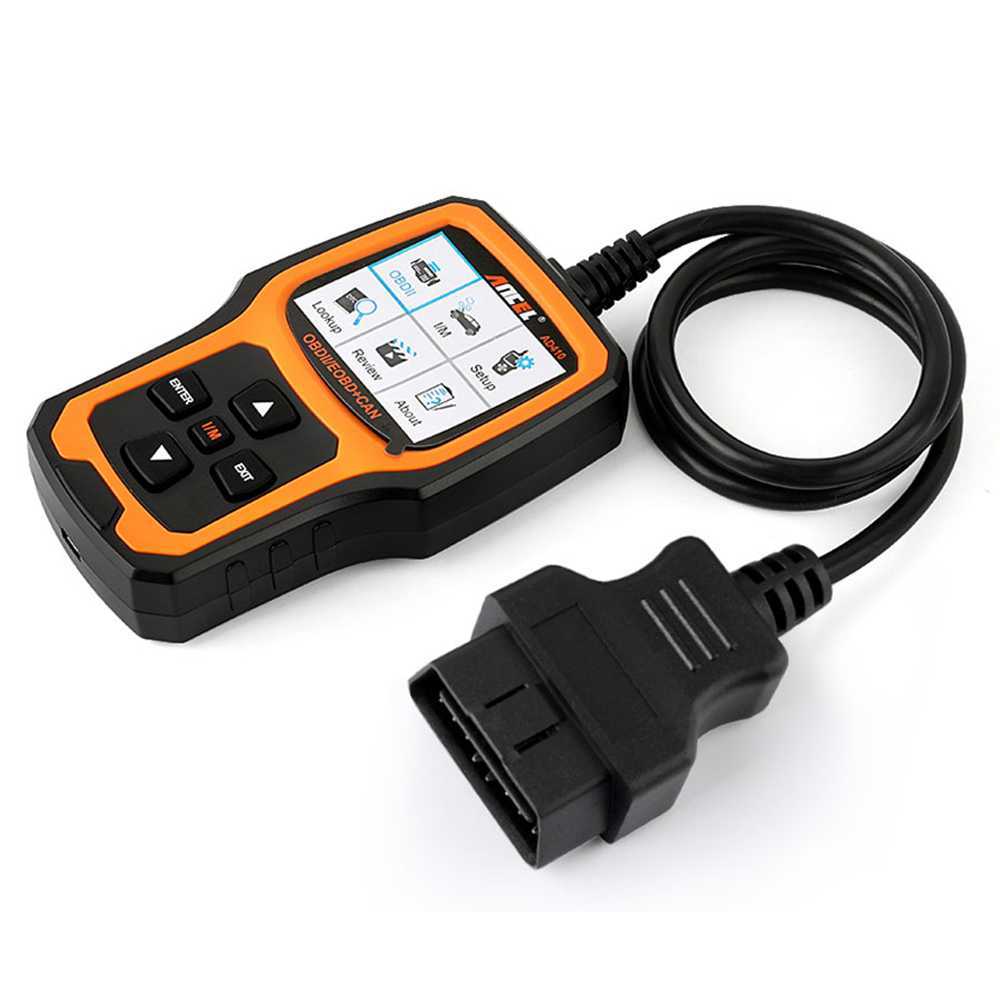

Есть также специальные автомобильные сканеры. Это универсальные устройства со встроенным адаптером. Они поддерживают большинство стандартов передачи данных с диагностической шины автомобиля. Такие устройства — профессиональное решение, которое используют в сервисах и автомастерских.

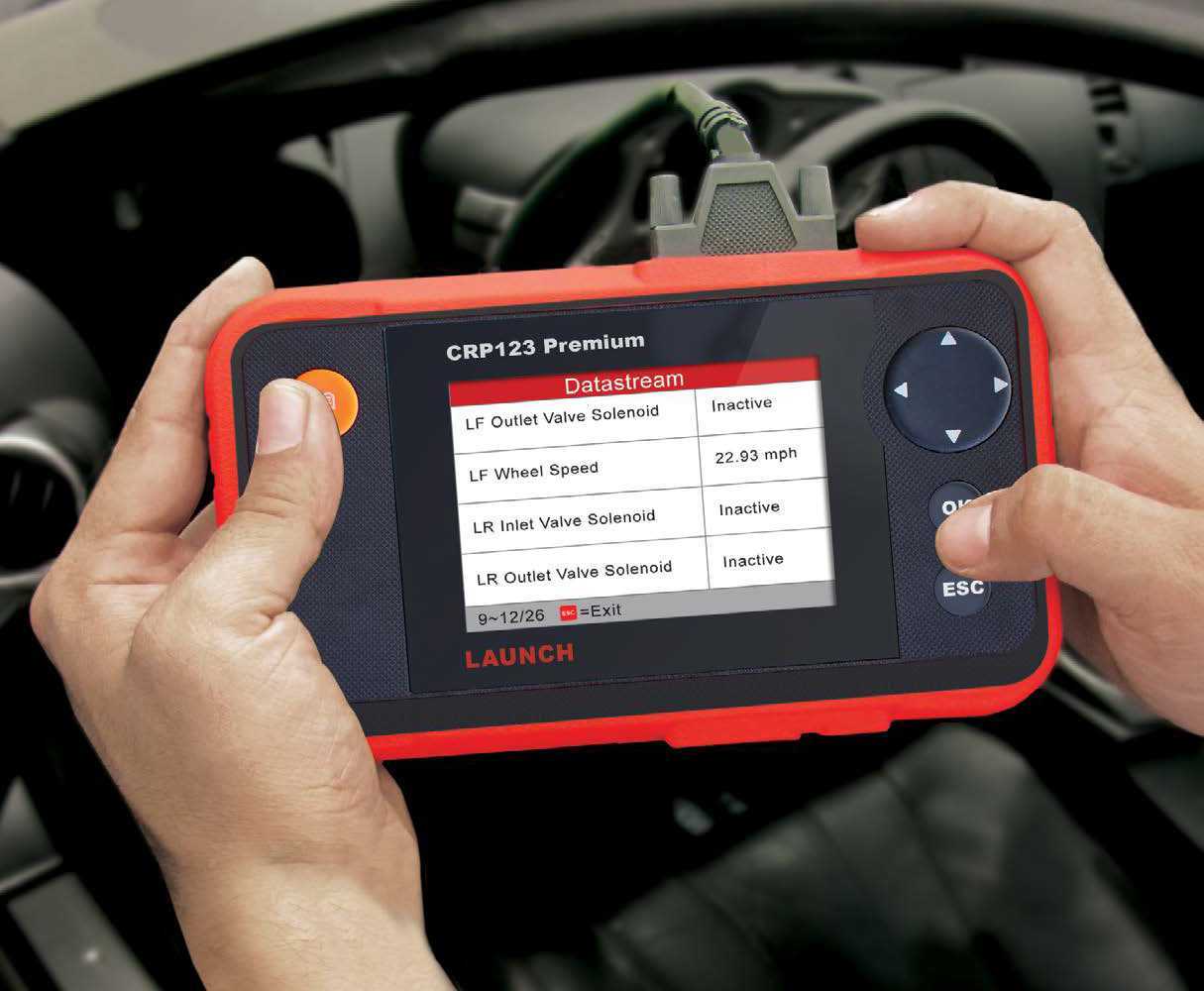

Автомобильный сканер

Для базовой диагностики достаточно будет смартфона или компьютера, но если вы решили купить профессиональный комплект, рекомендуем этот сканер с AliExpress. У него простой интерфейс, есть русский язык, а еще он подойдет для большинства марок авто.

Приложение для диагностики

Приложений для диагностики автомобилей много. Их можно разделить на две условные категории: универсальные и созданные под конкретную марку автомобилей. Чаще всего универсальные решения — это программы для iPhone и устройств на Android. Они подключаются к машине с помощью беспроводного адаптера и могут считывать коды ошибок, а также в реальном времени показывать параметры автомобиля.

Примеры приложений из App Store: EOBD Facile, Car Scanner ELM OBD2, OBD Auto Doctor и другие. Они условно-бесплатные: базовые функции доступны бесплатно, но за доступ к расширенным инструментами придется платить.

Приложения для диагностики автомобиля

Созданные для конкретной марки или группы авто приложения позволяют выполнять глубокую диагностику и менять настройки блоков и систем автомобиля. Таким ПО пользуются в официальных сервисных центрах или крупных мастерских. Стоит профессиональный софт дорого, но в комплекте обычно продается также оригинальный адаптер. Например, полупрофессиональный набор для диагностики автомобилей концерна VAG обойдется в минимум 6 тыс. рублей. Профессиональные решения стоят от 36 тыс. рублей.

Важно! Мы не советуем скачивать сомнительные версии профессионального ПО в обход официальных сайтов. Во-первых, зачастую это незаконно взломанные версии платных приложений

Во-вторых, адаптеры не всегда работают с такими программами.

Адаптер для подключения

Подключиться к диагностическому разъему можно по проводу, Bluetooth или Wi-Fi. Чем старше автомобиль, тем сложнее найти нужный адаптер. Например, для 20-летнего автомобиля VAG-группы потребуется специальный кабель с поддержкой K-линии — диагностической шины, которая использовалась до начала применения стандарта CAN (Controller Area Network).

С новыми автомобилями проще — они поддерживают беспроводные адаптеры. Такие сканеры удобно использоваться со смартфоном или планшетом: создаете пару по Bluetooth, подключаетесь к автомобилю и запускаете поиск неисправностей. Также можно использовать для подключения сеть Wi-Fi и компьютер. Это удобнее, чем соединение по кабелю: не нужно искать драйвера, копаться в настройках портов компьютера или менять параметры Windows. А еще беспроводные модули обычно подходят для машин разных марок. Если у вас сравнительно новая машина, можете покупать беспроводной адаптер ELM327.

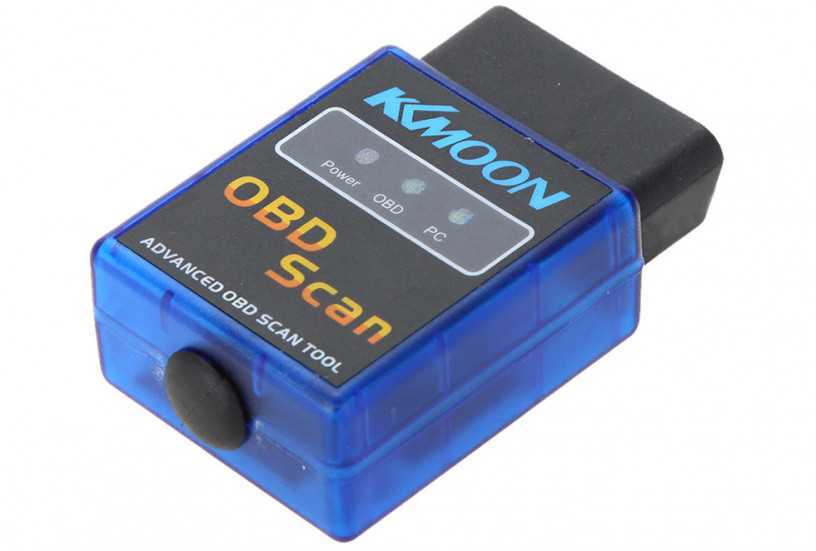

Беспроводной адаптер для диагностики

Компьютерная диагностика

Немного истории

Компьютерная диагностика автомобилей имеет уже вполне солидную историю, превышающую 35-и летний период: в 1980 г. «Дженерал Моторс» на коммерческой основе внедрила в технологию производства диагностический интерфейс ALDL для отслеживания состояния всех систем автомобиля, а также протокол ECM, применявшийся для диагност-тестов управляющих модулей двигательного агрегата.

В начале 90-х в Соединенных Штатах был создан универсальный диагностический протокол для автотранспорта, использующийся по сей день: OBD (On Board Diagnostic – диагностика бортового оборудования), и с 1996 г. его усовершенствованная версия OBD-2 стала технологически обязательной для машин США и Канады.

С 2000 г. европейский вариант этого протокола (EOBD), Директивой ЕС (98/69) был внедрен в производимые и продающиеся авто Евросоюза на обязательной основе для бензинового транспорта, а с 2004 г. для дизельного.

Собственную версию протокола (JOBD) в 2003 г. для всех своих машин внедрила и Япония.

То есть, сейчас, обобщенно говоря, подавляющая часть даже очень возрастных авто (до 20-и лет) адаптированы к системе компьютерной диагностики. А по указанным историческим вехам вы можете предполагать наличие или отсутствие данной адаптации в той или иной конкретной машине.

Электронный блок управления

Современный автотранспорт оснащается электронным мозгом, который объединяет диагностические датчики и модули управления всех систем и подсистем машины, посредством которых можно отслеживать текущее состояние, делать прогнозы работоспособности, регулировать различные технические параметры и устранять некоторые неполадки.

Называется такой центр ЭБУ (электронный блок управления) и для техмониторинга или внесения каких-либо изменений и исправлений в автосистему к нему подключается внешний диагностический интерфейс.

Что он из себя представляет?

Обычно это связка из специального контроллера (спецификатора протокола OBD-2), какого-либо процессора для обработки данных, специального софта и средств соединения всего этого. Сейчас я объясню вам более русским языком что тут к чему, представив общую принципиальную схему:

• ЭБУ машины обязательно имеет внешний выход-разъем, к которому подсоединяется ключевой для подобной диагностики элемент – OBD-адаптер (сканер), который преобразует и унифицирует поток данных от контроллера ЭБУ для того, чтобы их могли считывать внешние подключаемые устройства.
• В качестве процессора обработки данных могут выступать различные диагностические устройства как специального, так и общего назначения: профессиональные сканеры-диагносты, смартфоны, планшеты, ноутбуки и десктопы. Под платформы данных устройств (iOS, Android или Windows) имеются соответствующие диагностические программы.
• В качестве средств соединения может быть использован обычный компьютерный дата-кабель (с различными переходниками, при необходимости) или беспроводные Wi-Fi и Bluetooth протоколы.

Эта информация дала вам самое общее представление о принципах компьютерной диагностики. Теперь можно разобраться в ней более детально.

Возможности диагностики

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их.

Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

• Проверка качества проведенного техобслуживания;
• Более точное планирование автосервисных работ и экономия бюджета;
• Более точное определение состояния машины при ее покупке;
• Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

• Умение работать с компьютером и софтом на уровне обычного пользователя;
• Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
• Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

Зачем нужна диагностика

Диагностика через смартфон или компьютер экономит время, усилия и деньги владельца. Считав и расшифровав коды ошибок из блоков автомобиля, вы поймете, что сломалось и какого специалиста искать. Это эффективнее, чем консилиум соседей по гаражному кооперативу и разборка половины машины в поисках проблемы.

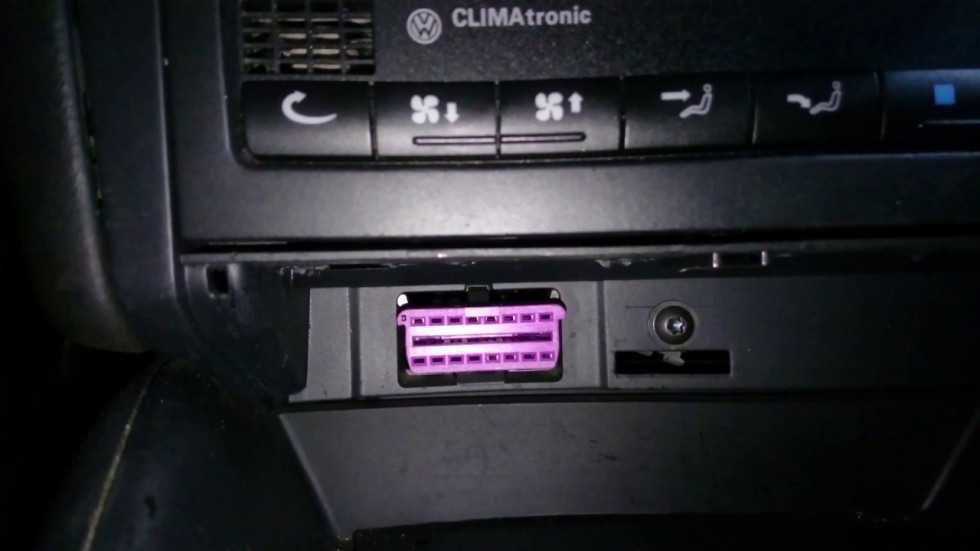

Диагностический разъем в VW Golf 4

Даже в 20-летних автомобилях есть диагностические разъемы. Обычно используется OBD-II — специальный порт в форме трапеции с 16 контактами. В старых машинах для соединения используется кабель, в новых — либо кабель, либо беспроводной модуль с Bluetooth или Wi-Fi. Подключившись к диагностическому разъему, вы сможете:

• определить список доступных для проверки систем машины (двигатель, тормозная система, блок комфорта и пр.)
• считать коды ошибок и расшифровать их (определить неисправность конкретного узла или детали)
• стереть ошибки (после устранения поломки или в целях диагностики)
• проверить параметры авто в режиме реального времени (мгновенный расход, температура ОЖ и пр.)
• изменить конфигурацию систем авто (настроить автоматическое закрывание дверей при движении, привязать новый ключ и пр.)

Специальных знаний или опыта работы для базовой проверки машины не требуется. Нужно знать, где находится диагностический разъем, а также иметь необходимые инструменты.

Инструкция: ELM327 WiFi подключение к iPhone

Инструкция подойдет для подключения и настройки к iOS любых версий (iPhone, iPad, iPod).

1. После того как подключили сканер к авто и включили зажигание, зайдите в настройки Wi-Fi на вашем смартфоне (включите Вай-Фай при необходимости)
2. Будет выполнен поиск сетей, в списке появится WiFi_OBDII.
3. Выбираем и подключаемся к данной сети.
4. После подключения (появится галочка слева), нажимаем на значок «i», который справа.
5. Проверяем настройки соединения, они должны быть такими:

Настройки

IP: 192.168.0.19 Маска подсети: 255.255.255.0 Маршрутизатор: 192.168.0.10 DNS: 192.168.0.10

1. Если всё верно, то далее запускаем приложение для диагностики, или исправляем параметры.
2. Не зависимо от того, какую программу вы используете, перейдите в её настройки.
3. Требуется переключиться на Wi-Fi соединение, и проверить параметры сети, сравнить и исправить, ориентируясь на пункт 5.
4. Выходим из настроек, перезапускаем приложение и возможно сам адаптер (не всегда требуется )
5. При новом запуске программы, произойдёт подключение к авто для выполнения диагностических операций.

Torque Pro

С помощью Torque Pro вы сможете следить за активностью автомобиля в режиме реального времени, получать коды неисправности, данные о производительности, информацию с датчиков и многое другое. Приложение будет работать почти на всех авто выпущенных после 2000 года.

На панель мониторинга можно вручную добавлять нужные виджеты. Приложение также показывает и сбрасывает коды ошибок, определять мощность, температуру, уровень выбросов CO2. Всю доступную информацию можно отправить по электронной почте для дальнейшего анализа. Есть функция Turbo Boost для автомобилей, поддерживающих MAP и MAF.
