Подключение магнитолы желтый и красный провод

Инструкция по подключению

Подключение магнитолы через замок зажигания обеспечивает работу головного устройства при повороте ключа в полицию ACC или в положение активации зажигания. После удаления ключа из замка питание усилителя автоматически отключается, сохраняется только подача напряжения от батареи для поддержки памяти магнитолы.

В разъемах магнитолы имеются 2 кабеля, оснащенные изоляционным покрытием желтого и красного цветов. Шнур желтого цвета выводится напрямую к батарее или элементу, на котором не пропадает положительное питание. В цепь вводится отдельный предохранитель, защищающий оборудование от короткого замыкания и пожара.

Пользователь может подключить автомагнитолу через замок зажигания на ВАЗ-2107 с инжекторным мотором по следующей схеме:

Проложить кабель от замка зажигания, который соединит штекер ACC и красный провод питания магнитолы.
Вывести желтый шнур к аккумуляторной батарее, используя штатные каналы в моторном щите. Кабель прокладывается параллельно штатным жгутам, необходимо обеспечить защиту изделия от контакта с раскаленными элементами выхлопной системы или подвижными узлами.
Кабель подачи отрицательного питания, оснащенный черным защитным слоем, подсоединяется к кузову автомобиля или выводится к аккумулятору. Допускается использование отрицательного выхода прикуривателя, который располагается рядом с монтажным гнездом головного устройства.
Соединить кабель подсветки дисплея и кнопок с положительными выходами габаритного освещения. При включении внешнего света автоматически включается подсветка на магнитоле, интенсивность настраивается штатным регулятором.
Проверить работоспособность устройства. Убедиться в отсутствии тока утечки при выключенном оборудовании, подсоединив тестовый прибор в цепь питания. Допустимый ток в режиме ожидания составляет 10 мА.

На машинах ВАЗ-21011 зажигание включается замком, в котором отсутствует промежуточное положение. Аналогичный узел используется на «классических» машинах ВАЗ с карбюраторным силовым агрегатом. Для подсоединения акустического головного оборудования необходимо доработать узел или поменять его на аналог от машин с инжекторным мотором.

Алгоритм доработки замка:

Демонтировать декоративную пластиковую обшивку колонки.
Отключить штекер с контактной группы.
Отвернуть 2 винта с крестообразной головкой, которые крепят корпус замка к колонке. Для демонтажа следует вставить ключ в скважину, а затем перевести его в положение О. Сбоку на корпусе имеется отверстие, в которое вводится тонкий предмет, отжимающий язычок фиксатора.
Демонтировать устройство с рулевой колонки.
Аккуратно удалить контактную группу, в которой потребуется изменить конфигурацию нижней площадки. Допускается использование элемента от изделия, имеющего позицию АСС.
Установить снятые элементы в обратной последовательности. В результате доработки вместо положения О получается позиция АСС, позволяющая подсоединить головное устройство по описанной выше методике.

Для установки оборудования на машинах ВАЗ с передними ведущими колесами используется клемма 15, расположенная на корпусе замка зажигания. К клемме подходит штатный кабель, защищенный изоляцией сине-черного цвета. Шнур питания подсоединяется путем пайки или обжатия металлической трубкой с последующей защитой места стыка.

На автомобилях Приора-2 и Гранта используется штатная проводка с разъемами ISO, задействованная через замок.

Схема с коммутацией оборудования через замок имеет недостаток — при отсутствии ключа в скважине включение оборудования невозможно. Если пользователь хочет, чтобы она работала при выключенном зажигании, то требуется подключить провод желтого цвета к батарее через отдельный переключатель. Для активации оборудования потребуется только нажать на клавишу. Схема обеспечивает сохранение разряда батареи, пользователю лишь необходимо не забыть принудительно выключить питание.

https://youtube.com/watch?v=2C0MqTAi0YA

Альтернативной» методикой подсоединения оборудования без замка зажигания является коммутация к штекеру бортовой системы контроля, которая устанавливается на некоторые модели ВАЗ с приводом на передние колеса. Для подключения используется контакт 5 (шнур серого цвета), расположенный посередине в верхнем ряду проводов штекера. При размещении ключа в замочной скважине на контакте автоматически появляется положительное питание. После удаления ключа магнитола отключается, но настройки памяти сохраняются благодаря подключению желтого шнура к батарее.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Для работы автомагнитолы требует 12 В и 5-6 А

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
Разделяем проводники, стараясь не повредить изоляцию.
Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
Их цепляем на входы питания автомагнитолы.
Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

FakeHeader

Comments 13

Я считаю, что реле в этой схеме лишнее, т.к. на красном проводе нет большой нагрузки.

это для особо переживающих, у которых несколько усилителей и хлипкие провода

Тогда релешка ставится перед усилителями как обычно, хотя у меня 3 усилителя всегда и без провлем сидели на одном ремоуте и вез всяких реле!

вот не пойму чего так мудрить, ну подключил провода к питанию, а провод который к зажиганию должен идти, кидаешь через выключатель на тот же постоянный плюс! нажал кнопоньку-поёт, отжал-не поёт. на зажигание плЮвать :)) себе так делал, когда выбесило то что акб садится :)) сейчас, на другой машине всё от ключа, привык. но на пятёрке так нельзя, у вас катушка зажигания постоянно будет работать

Ну эта магнитола на фотке да высасывает, но эти схемы то как должны помощь? он то жрет из желтого провода? Если красный подключен к замку там ток не течет, эти схемы просто дают возможность любой магнитоле работать после выключения зажигания.

А вообще какой-то вредный совет что-ли. ГУ в покое сколько ест, что за две недели полаккумулятора съедает? АКБ например 55 ач, значит съело 27.5, за две недели, то бишь 14 дней, значит в день по 2А. Почти 100 мА в час. У какого ГУ такой ток покоя, расскажите мне?

еще просадку на морозе у свинцовых аккумуляторов не учел, за 2 недели на морозе при -20, там будет уже 25-30ач. И древность аккумулятора.

цифры то цифрами, а по факту действительно жрёт как @

Есть оно еще и как у тех кого машина неделю стоит и не ездит очень заметно. А кто постоянно ездит незамечают, аккум подзаряжаетсмя. Я вешал клещи на магнитолу пионер и есть она еще и как, за неделю садит так, что не заведешь. Интересный факт если откинуть панельку, то она практически ничего не есть. А Вы думаете зачем вообще придумали красный провод АСС и пишут в инструкции к ГУ любому, что он может сажать амакулятор

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

Кнопка в разрез красного провода магнитолы;
Кнопку переключает между постоянным «плюсом» и после зажигания;
Через сигнализацию.

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

Кнопка нажата — питание на магнитолу через постоянный плюс
Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

Провод подсветки магнитолы к проводу подсветки прикуривателя.
Плюс после зажигания с колодки часов (оранжевый провод)
Постоянный плюс с АКБ или прикуривателя.
Массу «-» с прикуривателя

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так: При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.

Особенности разъёма AUX

Вход AUX в приборной панели автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром 3,5 миллиметра. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих автомобилях разъем AUX монтируется рядом с прикуривателем или магнитолой и закрывается внешней крышкой, препятствующей попаданию влаги и пыли в щель. Наличие входа избавляет автовладельца от необходимости оборудовать салон многофункциональной магнитолой и дает возможность использовать не только ресурсы подключаемых электронных носителей, но и проигрывать музыку из интернета.

Стандарты 1Din и 2Din

Стандарт Din получил обозначение от сокращения названия немецкого института Deutsches Institut für Normung e.V., который разработал норматив в 1984 году. Целью введения единого размера корпуса головного аудиоустройства стало обеспечение взаимозаменяемости оборудования. На автомобилях применяются магнитолы размера 1Din (178*50 мм) и 2Din (178*100 мм). Также встречается промежуточный вариант 1,5Din (178*75 мм), который ограниченно используется некоторыми производителями. Все магнитолы соответствуют монтажной глубине 160 мм.

Использование размера 2Din позволяет обеспечить улучшенное охлаждение усилителя магнитолы, разместить внутри корпуса дополнительные устройства (например, жесткий диск). Увеличение фронтальной части допускает установку сенсорного дисплея диагональю 5″ и выше. Штатное оборудование имеет оригинальную конфигурацию корпуса, для установки головных устройств сторонних производителей используются переходные рамки.

На автомобилях японского производства используется оригинальное акустическое оборудование с увеличенными размерами посадочного гнезда.

Для концерна Honda принят стандартный габарит головного устройства 190*100 мм. Компания Toyota использует магнитолы размера 200*100 мм. Выпускаются переходные рамки и корзины, позволяющие разместить в азиатских автомобилях оборудование, соответствующее требованиям Din.

Схемы подключения питания автомобильной магнитолы не зависят от конфигурации и размера корпуса. Для кроссировки головных устройств 1Din и 2Din используются разъемы ISO с объединенными или раздельными штекерами.

Что такое ISO-разъем?

ISO-разъем для магнитолы представляет собой штекер для подключения аудиосистемы, сертифицированный по европейским стандартам. По сути такое устройство является аналогом нашего отечественного ГОСТа. Следует отметить, что большинство современных аудиосистем оснащаются именно такими разъемами, обычно их два. При этом каждый из них выполнен в виде штекера на 8 контактов, но в зависимости от производителя, оба штекера могут быть объединены в одну конструкцию.

Один из данных разъемов автомагнитолы оснащен силовыми цепями, поскольку к нему должны подключаться источники потребления напряжения. Такие выходы маркируются буквой А и обычно они выполнены в сером (коричневом) цвете. Что касается второго разъема, то его предназначение заключается в подсоединении акустики или колонок. Такие выходы маркируются буквой Б и обычно они окрашиваются в черный цвет.

В некоторых моделях транспортных средств имеются акустические системы, оснащенные тремя выходами. Но такие разъемы можно назвать исключением, но не правилом. В любом случае, даже если на магнитоле имеется нестандартный разъем, ее все равно можно будет подключить к акустике автомобиля. Для этого может использоваться либо переходник ISO, либо подключение может быть осуществлено напрямую, путем обрезания контактов и их прямого подключения.

Разумеется, переходники для автомагнитол – это более предпочтительный вариант, поскольку в таком случае автовладелец сможет в любой момент демонтировать головное устройство и заменить его на другое. Если же вы не используете адаптер, а подключаете автомагнитолу напрямую, то впоследствии для замены аудиосистемы вам потребуется обрезать провода и все равно устанавливать переходник. Ну или вы опять обрежете разъем на новой магнитоле и подключите ее к бортовой сети авто напрямую.

Неисправности при подключении динамиков к магнитоле

Неправильное подключение проводов динамиков к разъемам магнитолы также может вызывать самопроизвольные отключения устройства. Особенно когда заводишь двигатель автомобиля при кратковременном повышении мощности, возникает замыкание в проводах с неполным соединением (входом в штекер). Чтобы устранить эту неисправность, необходимо визуально проверить уровень контакта, при необходимости вставить штекеры динамиков в разъемы магнитолы плотнее.

Можно проверить также целостность проводов, ведущих к динамикам: включите магнитолу на нормальной громкости и по очереди отсоединяйте динамики один за другим, увеличивая громкость. Если во время увеличения громкости магнитола не выключится, то можно понять, что неисправность заключается в нем. Помогает замена провода динамика или обращение в техсервис.

Распиновка разъема (расшифровка)

Распиновка разъема

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.

Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY	Питание от батареи
GND, GROUND, K31, «минус»	Провод на «массу»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWA	Питание с зажигания
N/C, n/c, N/A	Пустой контакт
LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко».

В отдельных случаях имеется два провода -iLL+ и iLL

Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.

Как подключить автомагнитолу в машине своими руками? (фото — видео инструкция)

Если вы при подключении устроите т.н. короткое замыкание это может привести к оплавлению проводов, ожогам а в крайнем случае к пожару

Пожалуйста, подключая автомагнитолу, соблюдайте осторожность, тщательно изолируйте все соединения проводов и не забывайте про предохранитель…

Для подключения магнитолы нам потребуется:

Сама автомагнитола, динамики и их провода
Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
Изоляционная лента.
Предохранитель (10а-15а) и его разъем.
Мультиметр или контрольная лампочка.
Батарейка типа «крона»

Самый простой вариант – автомобиль имеет аудиоподготовку.

Аудиоподготовка – т.е. в проводке автомобиля установлены специальные разъемы, антенна и в штатных местах закреплены динамики. Для многих моделей аудиоподготовка является опцией, и многие владельцы отказываются от нее ради удешевления автомобиля при покупке, но этого делать не следует, так как установщики магнитол попросят за это намного больше денег.

При заводской аудиоподготовке, установка магнитолы сводиться к приобретению переходника между разъемами проводки и вашей магнитолой.

Переходники свободно продаются в большинстве магазинов торгующих магнитолами, но при желании сэкономить их вполне можно заказать на алиэксперсс .

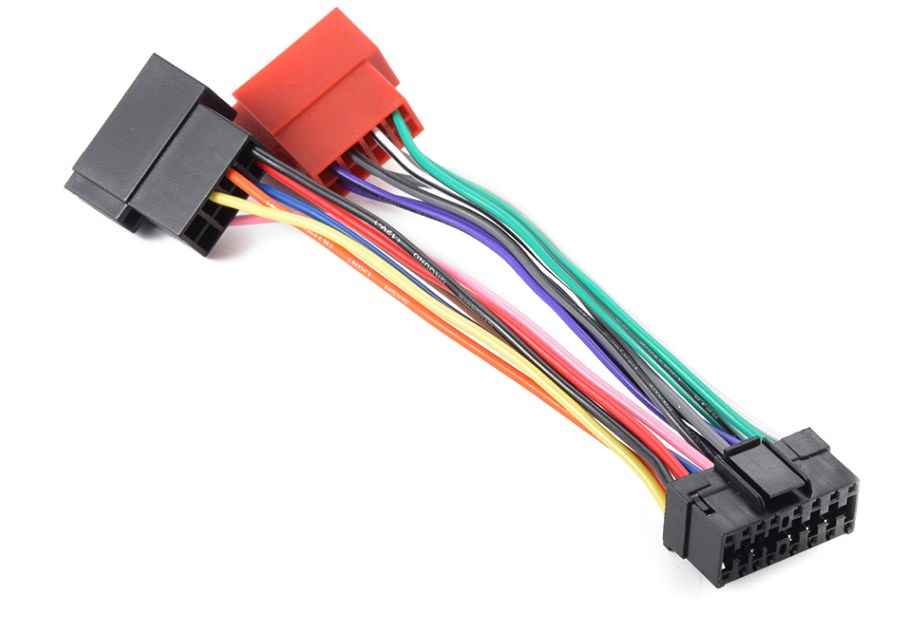

Выглядят переходники вот так:

В этом случае необходимо заменить разъем подключения магнитолы, на разъем новой (а может вам повезет и они совпадут).

Схема для подключения автомагнитолы выглядит вот так:

Скорее всего после того как вы отрежете старый разъем магнитолы (делать это лучше при снятой клемме аккумулятора). У вас будет несколько проводов и вам надо определить, откуда они, обычно надо найти постоянный плюс, плюс от зажигания, массу и динамики.

Как это делается?

— Оголяем провода при помощи канцелярского ножа и располагаем их так чтобы они не замыкали.

— Надеваем клемму на аккумулятор.

— Один вывод контрольной лампы (или мультиметра) цепляем к кузову автомобиля (массе) а вторым выводом, последовательно, касаемся каждого из оголенных проводов. Когда лампочка загорится или мультиметр покажет напряжение, поздравляю, вы нашли постоянный плюс.

— Его лучше сразу скрутить с разъемом магнитолы (обычно провод желтого цвета и на нем написано BAT +12v) и заизолировать термоусадкой или изолентой. На этом проводе обязательно устанавливается плавкий предохранитель номиналом 10-15 ампер.

— Ищем плюс с замка зажигания, для этого открываем замок до положения – «зажигание включено» и аналогично, мультиметром или лампочкой ищем нужный провод. Найденный провод необходимо соединить с красным проводом разъема магнитолы (на проводе, обычно, написано ACC+) его пока не изолируем!

Примечание (иногда этот провод соединяют с постоянным плюсом, но в этом случае магнитола будет разряжать аккумулятор, так как у нее не будет дежурного режима)

— Ищем массу, для этого отсоединяем контрольную лампу от кузова и соединяем с только что сделанной последней скруткой и последовательно соединяем второй вывод контрольки (мультиметра) с оставшимися проводами. Как только лампочка загорится (или мультиметр покажет напряжение), вы нашли «массу». Соединяем её скруткой с черным проводом разъема магнитолы (обычно он подписан gnd, ground)

— Изолируем его и плюс от замка зажигания.

Все вы можете подключить магнитолу. Если все сделано, верно, она засветиться…. Но к магнитоле надо еще подключить динамики и антенну.

Подключение динамиков.

У вас осталось 10 проводов. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков.

Провода от динамиков обычно идут парой, но их маркировка не всегда верна. Поэтому нам понадобится батарейка крона.

На 1-2 секунды цепляем её к паре проводов и слушаем, какой динамик щелкнет. Далее смотрим на сам динамик и снова соединяем батарейку. Если динамик пошел вперед, значит, полярность верная, и прикручиваем его + к + и – к -, в соответствии со схемой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот.

Способы подключения

Наиболее оптимальным способом является подключение магнитолы непосредственно к аккумулятору, что уменьшает падение напряжения и защищает цепь питания встроенным предохранителем. Однако недостатком является ускоренная разрядка аккумулятора, которая происходит даже при выключенном радиоприемнике.

В стандартном разъеме головного устройства есть 3 провода, отвечающие за питание, цвета изоляции одинаковы у всех производителей. Красный и желтый провода, соединенные вместе от аккумулятора, позволяют слушать музыку без включения зажигания. Черный провод подключается к точке, обеспечивающей отрицательное питание. К кузову автомобиля привариваются специальные винты для переключения отрицательных проводов на электрооборудование.

Подаем плюс на магнитолу

Перед подключением кабеля к клемме аккумулятора необходимо установить клемму для обеспечения хорошего контакта в месте соединения. Клемма крепится к клемме аккумулятора с помощью стандартного винта. На кабель устанавливается предохранитель 10-16А, а компонент размещается на расстоянии 200-250 мм от источника напряжения. Затем кабель проходит через моторный отсек и далее в салон через стандартный кабелепровод, предназначенный для проводки или жгутов сигнализации.

Если вторичный кабель собран из нескольких частей, компоненты соединяются клеммами, которые сверху покрываются изолятором.

Избегайте контакта проводов с горячими или движущимися частями автомобиля. Кабель для салона оснащен металлическим штекером, который используется для подключения жгута электропроводки автомобильного радиоприемника.

Через зажигание

Многие водители интересуются, можно ли подключать магнитолы таким образом, чтобы не повредить аккумулятор. Подключения, соответствующие этому требованию, осуществляются через выключатель зажигания. Необходимо подключить плюсовые провода устройств к клемме, отвечающей за питание контактной группы. Этот способ неудобен, так как если вы захотите послушать радио, вам придется включить двигатель.

Подключение к аккумулятору через клавишу «On/Off» осуществляется с помощью провода, идущего к «+», который подключается через клавишу с 2 положениями. Это оптимальный метод управления питанием оборудования. Если автомобиль будет припаркован на ночь или на длительное время, питание радиоприемника следует отключить, нажав на кнопку . Обычно он расположен на панели рядом с проигрывателем. Такое расположение переключателя позволяет включать проигрыватель независимо от того, включено или выключено зажигание.

Другой способ заключается в подведении под переборку кабеля, который питается от габаритных огней. В большинстве моделей проще выполнить подключение через подсветку перчаточного ящика. Для этого подключите красный кабель проигрывателя через реле. Желтый кабель подключен к источнику питания через предохранитель. Если подключение выполнено таким способом, плеер будет работать только при включенных фарах. Текущая память проигрывателя не стирается при выключении освещения. Для экономии электроэнергии следует установить светодиоды.

Через кнопку

Использование отдельного выключателя для отключения питания автомобильного радиоприемника применяется в автомобилях, оснащенных замком зажигания без положения ACC. Силовой кабель с красным рукавом, идущий от радиоприемника, припаян к одной из клемм кнопочного выключателя, а кабель к аккумулятору — к другой клемме.

Кнопочный выключатель расположен на приборной панели или центральной консоли. Проигрыватель приводится в действие нажатием селекторного переключателя, вставлять ключ в замок зажигания не требуется.

К габаритам

Интересная, но не очень понятная (по крайней мере, для автора этой статьи) связь. Он подключен к проводу питания стояночного света через красный провод проигрывателя, который проходит под лицевой панелью (перегородкой). Или к лампе, освещающей внутреннюю часть отделения для хранения (перчаточного ящика). Желтый провод в этом соединении идет к плюсовой клемме аккумулятора через предохранитель. Работает ли это соединение только при включенном свете?

Подаем плюс на магнитолу

Многие люди допускают ошибки при подключении подобных приборов. Они идут по наиболее простому пути, и включают магнитолу через прикуриватель. Это не позволяет использовать все технические особенности устройства. При большой громкости начинает мигать экран, снижается качество звука. В общем, исчезают все преимущества качественной магнитолы.

В связи с этим, обычно рекомендуется подключать плюс к магнитоле непосредственно от аккумулятора. Это позволит добиться ее оптимального питания. Не стоит забывать о безопасности. Обязательно производите подключение через предохранитель, это поможет избежать короткого замыкания. При этом следите, чтобы провода не различались по диаметру. У современных магнитол имеется 2 плюсовых вывода.

Желтый называют силовым, он отвечает за память аппаратуры. Красный провод является управляющим. Оба этих вывода следует подключить к батарее. Для большего удобства имеет смысл сразу после выхода из разъема объединить их. Это облегчит подключение в цепь предохранителя. При подобном простом подключении учитывайте потребление магнитолой тока в режиме «сна». При больших показателях ваш аккумулятор будет разряжен в первую же ночь.
