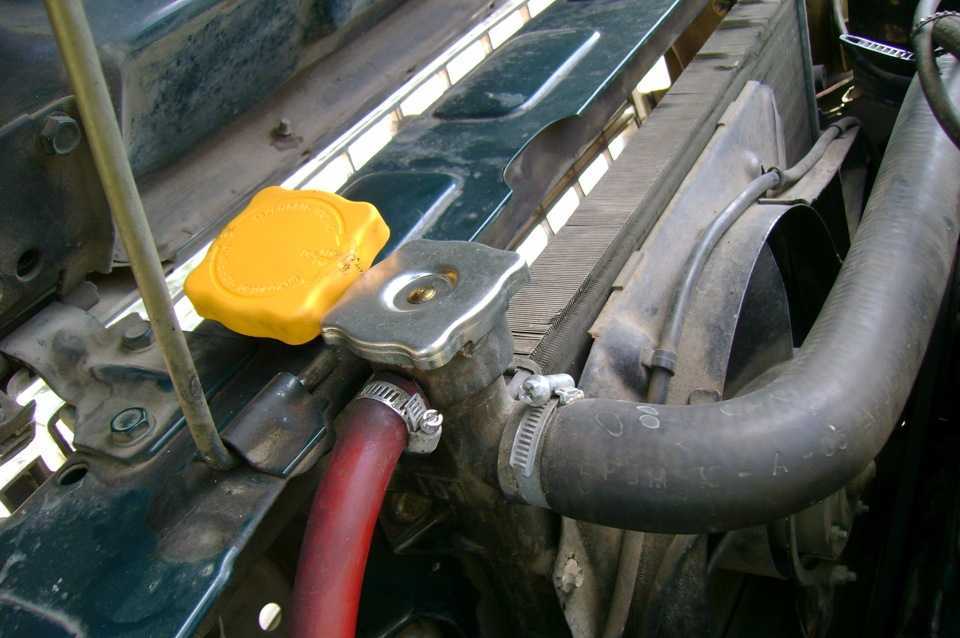

Крышка радиатора: устройство и возможные неисправности

Устройство современного радиатора

Как работает герметик для радиатора: полезен ли он, какой лучше выбрать Радиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник, через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

• двигателя;
• охлаждающей жидкости;
• окружающей среды;
• масла и т. д.

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Сердцевины радиаторов автомашин могут быть:

• трубчато-пластинчатыми;
• трубчато-ленточными.

В первом случае охлаждающие трубки могут иметь расположение:

• шахматное;
• под углом;
• в ряд.

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Бортовой журнал ВАЗ 21074 (2006 г.)

Всем привет!

Примерно год назад летом в жару у меня на автомобиле перегрелся двигатель и вскипела охлаждающая жидкость, часть ее выдавило через крышку расширительного бачка. Причиной тому была перемычка в монтажном блоке, замененная по ошибке на реле звукового сигнала. Проблема была найдена, жидкость долита и никаких видимых последствий это происшествие на работу двигателя не оказало.

Однако, с наступлением холодов после глушения мотора иногда стали слышны переливы жидкости и булькание под капотом — при отворачивании крышки расширительного бачка в нем наблюдались совсем небольшие пузырьки и побулькивание с пару минут после заглушки, на холодную это явление не проявлялось.

При прогазовке также ничего не менялось, выхлоп с глушителя был в норме, не парил. Масло оставалось чистым, без эмульсии, уровень был в норме.

Тоже самое и с охлаждающей жидкостью. Тоесть, основных признаков прогара прокладки головки блока или микротрещины в цилиндре не было.

При этом наблюдалась плохая и неравномерная работа отопителя салона. Также заметил съежившийся верхний подводящий патрубок радиатора после ночной стоянки — на ощупь чувствовалось что он полый, при длительном прогреве его форма восстанавливалась.

При этом уровень жидкости в расширительном бачке никак не менялся что на холодном, что на горячем двигателе.

В итоге подозрения пали на воздушную пробку в системе, оставшуюся с того случая летом. Уровень жидкости в радиаторе был немного понижен и находился как раз ниже патрубка, поэтому принял решение долить охлаждающую жидкость до уровня, выгнать воздух, прогреть двигатель до рабочей температуры и проверить на следующий день.

Однако, и после ночной стоянки проявилась аналогичная картина со сжатым патрубком, а жидкость была вытеснена в расширительный бачек до верхней отметки — примерно на столько же, сколько было залито накануне.

Все это намекало на нерабочий впускной клапан и вероятный подсос воздуха через резиновый уплотнитель крышки радиатора.

Как мы знаем, система охлаждения двигателя является герметичной, а для регулирования перепадов температур и соответственно объема охлаждающей жидкости на крышке радиатора имеется 2 клапана — впускной и выпускной.

При работе мотора жидкость нагревается и увеличивается в объеме, ее излишки через выпускной клапан вытесняются в расширительный бачек, а при остывании двигателя засасываются обратно уже через впускной клапан. Соответственно, в бачке уровень то опускается, то поднимается.

В моем случае, так как не работал впускной клапан, то при остывании двигателя жидкость не могла уйти обратно и патрубок съеживался, при этом происходил подсос воздуха из атмосферы, замещавший антифриз. Поэтому уровень жидкости в бачке не менялся, а в системе присутствовала воздушная пробка, затрудняющая циркуляцию и часть воздуха выходила в виде пузырьков.

Поэтому принял решение заменить крышку, благо стоит она недорого. Съездил в магазин- купил, от заводской конечно немного отличается, но в принципе аналогичная, хотя пружина немного мягче.

Чтобы выгнать воздух прогреваем двигатель, и проминаем пустой патрубок вытесняя воздух, а расширительный бачек приподнимаем для поступления новой жидкости или доливаем так.

Даем двигателю немного поработать с открытой крышкой, пока весь воздух не выйдет, не допуская его закипания и плотно закрываем новой крышкой. Машину при этом желательно поставить на пригорок.

Как мы видим, после удаления воздуха уровень в расширительном бачке опустился до нижней отметки.

Теперь прокатимся и после ночной стоянки проверим заново — патрубок не съежился, а уровень остался на месте — значит клапана новой крышки работают.

Дополнительно проверяем горловину на подтеки и понаблюдаем не возникнет ли проблема с пузырьками снова. Думаю, что повторится не должно.

Удачи!

Проверка прибором для диагностики крышки расширительного бачка

Многие, кто интересовался проверкой пробки системы охлаждения, слышали о специальном приборе для диагностики. Такой инструмент стоит довольно недешево, в 2019 году я слышал о приблизительной сумме в 15 000 рублей. Далеко не каждый автовладелец может позволить себе купить такой тестер. Поэтому он доступен только для автосервисов, которые постоянно занимаются устранением подобных проблем.

Рядовой автовладелец, при желании, может собрать аналогичный прибор самостоятельно. Для этого понадобятся следующие компоненты:

• радиатор – можно взять с любой старой машины, состояние не имеет значение, главное, чтобы была целая верхняя часть, куда крепится крышка;
• наждачная бумага;
• холодная сварка;
• ниппель от камеры;
• компрессор с точным манометром.

С радиатора обрезается расширительный бачок и глушатся все соты, чтобы через низ не проходил воздух. То же самое нужно сделать и с боковыми стенками. Затем проделывается отверстие, в него вставляется ниппель от камеры и тщательно заделывается холодной сваркой. На этом все, прибор готов.

Теперь можно переходить к испытаниям. Проверяемая крышка устанавливается на посадочное место. Компрессор присоединяется к ниппелю, и через него в бак накачивается воздух. Сравнивая показания манометра с моментом спуска избыточного давления, можно судить о работоспособности крышки.

Главное преимущество такой самоделки – это дешевизна приспособления. Недостаток – трудоемкость изготовления и неуниверсальность. То есть прибор подойдет только если диаметр крышки и резьба совпадают. В противном случае придется делать еще одно устройство, но уже из подходящего радиатора.

Тестер поможет определить рабочий диапазон давлений крышки расширительного бака. В зависимости от типа двигателя показания могут отличаться:

• Бензиновый автомобиль. Предохранительный клапан открывается при 83-110 кПа, для вакуумного давление открытия составляет -7 кПа.
• Дизельный транспорт. Для предохранительного клапана значение должно быть 108 кПа, ±15 кПа. Вакуумный откроется при 83 кПа.

Приведенные выше значения являются усредненными, однако по ним вы можете ориентироваться. Более точные данные по давлению предохранительного и вакуумного клапанов можно найти техпаспорте к вашему автомобилю, либо на сайтах производителей. Если же при тестировании полученные значения сильно отличаются от указанных, то можно судить о неисправности данного узла. Следовательно, крышку нужно заменить на новую либо попробовать восстановить.

Как проверить работоспособность крышки расширительного бачка

Во избежание ожогов, проверка проводится на полностью остывшем двигателе. К тому же у разогретый антифриз в радиаторе находится под давлением. При выкручивании пробки он может выплеснуться наружу и оставить серьезные ожоги.

Существует несколько методов проверки. Рассмотрим каждый из них:

• Визуальный осмотр – нужно внимательно осмотреть крышку, она не должна иметь следов повреждения (сколов, вмятин и т.д.). Если такие есть, то со временем в этом месте появится очаг коррозии и металла будет постепенно разрушаться. В этом случае крышку следует хорошо зачистить и покрасить заново. А лучше заменить испорченное изделие на новое.
• Проверка пружины – в каждой крышке есть пружины, которые относится к предохранительным клапанам. Для проверки их нужно сдавить пальцами. Если она не оказывает практически никакого сопротивления, значит вышла из строя. На разборной крышке можно заменить нерабочую пружину. Но чаще пробки необслуживаемые, поэтому потребуется купить новую.
• Проверка вакуумного клапана – его нужно потянуть пальцами так, чтобы он открылся. Затем бросить и посмотреть, как он вернулся в обратное положение. Также нужно внимательно осмотреть седло механизма на наличие в нем следов загрязнений и отложений. Если они имеются есть два решения. Первое – попробовать отчистить его. Второе – поставить новую крышку. Выбор метода решения зависит от степени загрязнения вакуумного клапана.
• Проверка клапана на срабатывание – для этого понадобится специальное оборудование. О нем мы поговорим чуть ниже.

Можно воспользоваться народным методом проверки крышки расширительного бака. Проводится он следующим образом: хорошо прогревается мотор и на незаглушенном автомобиле прощупывается патрубок радиатора. Если давление ощущается, значит крышка исправна, если легко сминается – клапан пропускает.

Есть еще один народный метод, но опытные водители подтвердят, что он не рабочий. Суть его заключается в следующем: на заведенном моторе нужно сдавить верхний патрубок рукой. Если крышка рабочая, то в этот момент в расширительном бачке поднимется уровень жидкости. Можно еще снять один конец патрубка и посмотреть, как будет вытекать жидкость. Но дело в том, что сжатие руками не создаст давления, требуемого для поднятия клапана.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить. У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

1. Оценивается внешний вид пробки, а также исправность пружинки.
2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Систему охлаждения можно без преувеличения назвать одной из наиболее важных для автомобиля, т. к. от её исправной работы зависит долговечность и надёжность узлового агрегата любой машины — двигателя. Особая роль в системе охлаждения отведена радиатору — устройству, в котором происходит охлаждение жидкости, предохраняющей двигатель от перегрева. Радиатор, используемый в автомобиле ВАЗ-2107, имеет свои особенности и требует периодического осмотра и технического обслуживания. Неукоснительное соблюдение предписанных изготовителем правил эксплуатации позволит сохранять радиатор в исправном состоянии на протяжении длительного времени. Благодаря простоте конструкции радиатор достаточно легко поддаётся демонтажу и вполне доступен для самостоятельного ремонта.

Методы диагностики

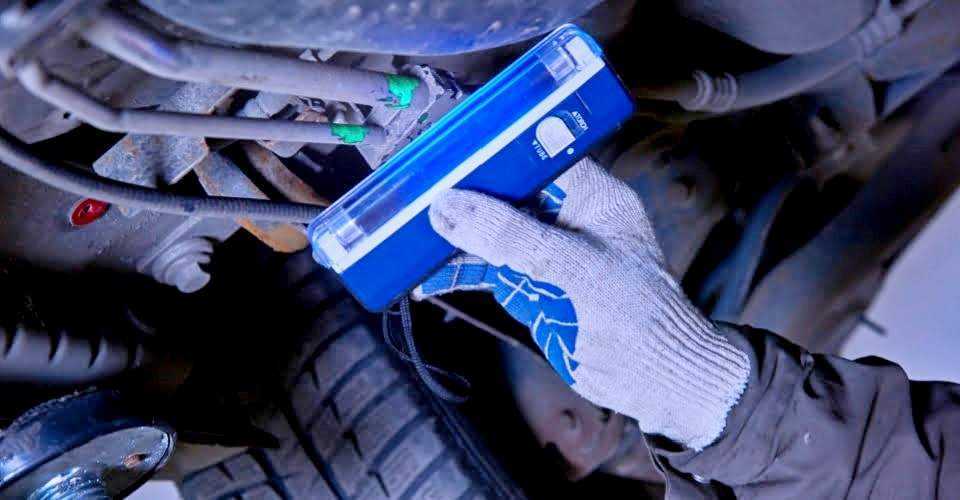

Свечение флуоресцентного антифриза в лучах УФ‐лампы

Чтобы понять, куда девается охлаждающая жидкость, нужно провести диагностические мероприятия. Сложно найти место утечки, когда подтеков не видно. На глаз причину способен определить разве что мастер автосервиса. Даже если нет навыков, стоит попробовать разобраться с проблемой самостоятельно. После простого осмотра можно переходить к продвинутым методам диагностики:

1. Применение картона. Утечку трудно заметить на стоянке. тосол быстро растекается и проникает в поры грунта и даже асфальта. Если подложить под двигатель картонный лист, то по локализации пятен можно определить неисправный узел.
2. Проверка расширительного бачка. Емкость снимают, закрывают отверстия под патрубки, а потом нагнетают внутрь воздух с помощью насоса или компрессора с манометром. Если стрелка прибора показывает утечку воздуха, значит есть отверстие.
3. Диагностика крышки. Советуем использовать простой прием: «на холодную» снять крышку, приложить ближе к уху и потрясти. Если слышны щелчки, значит клапаны работают исправно. В противном случае нужно поменять деталь на заведомо исправную.
4. Использование красителя. В бачок расширителя добавляют флуоресцентную ОЖ, прогревают мотор, берут ультрафиолетовую лампу или аналогичный фонарик. При направлении света места протечек будут выделены яркими пятнами.

Народные методы не всегда помогают найти причину. Трещину в блоке цилиндров они не выявят. Но в большинстве случаев не приходится копать настолько глубоко. Достаточно серьезно подойти к делу и потратить пару часов личного времени.

Что такое крышка расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части

Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.

Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.

Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

• первый стравливает лишнее давление в бачке;
• второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.

Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения. Как следствие — перегрев мотора и заклинивание цилиндров

Водителя в этом случае ждёт дорогостоящий ремонт

Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

• появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
• из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
• срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.

Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление. Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара

Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля. Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

• Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
• Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

1. На холодном двигателе выкрутить крышку из горловины бачка.
2. Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
3. Если механических повреждений нет, то крышку закрутить обратно.
4. Далее завести двигатель и прогреть его до рабочей температуры.
5. На заведённом моторе аккуратно открутить крышку.
6. В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
7. Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлениемВыполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: До премьеры нового внедорожника Volkswagen осталось два месяца

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

1. Выкрутить крышку из горловины бачка.
2. Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
3. Далее снять пружину.
4. Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
5. После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
6. Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
7. Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Откуда течет антифриз и как найти место протечки

Течь радиатора, патрубков или других составных элементов часто можно заметить по мокрым пятнам, собравшимся каплям ОЖ и т.д. Если визуальный осмотр не позволяет точно обнаружить место протекания, тогда во время поиска следует поочередно проверять все составные элементы системы охлаждения.

Прежде всего, виновником может оказаться расширительный бачок. Также не исключено, что антифриз течет из-под крышки. В этом случае ОЖ будет выпариваться через щели и различные трещины, которые появляются на корпусе бачка или крышке. Визуально выявить такую неисправность бывает сложно, так как утечки через микротрещины практически незаметны. Для устранения неисправности бачок и/или крышку лучше поменять.

Еще одной причиной повышенного расхода антифриза могут быть патрубки и места соединений. В этом случае обнаружить утечку проще. Многие автолюбители используют простой способ, который заключается в том, что нужно положить под автомобиль лист бумаги. Если на машине стоит защита двигателя, тогда лист кладется на защиту. Затем автомобиль ставится на стоянку. Появление пятен ОЖ является поводом к осмотру патрубков, шлангов, а также мест их соединения с радиатором системы охлаждения. Отдельного внимания заслуживает и прокладка термостата, так как течь антифриза из-под термостата достаточно распространена. Неисправным может оказаться и корпус термостата. В подобной ситуации устройство меняют.

Резиновые патрубки следует осматривать первыми, так как доступ к ним зачастую не затруднен. Также в случае обнаружения проблемы с патрубком данный элемент можно заменить без особого труда. Главной проблемой патрубков является их растрескивание, так как резиновое изделие подвержено воздействию высоких температур, а также работает в условиях постоянного нагрева и остывания. Трещины резиновых патрубков обычно не являются причиной сильных протечек, антифриз просачивается через дефекты медленно. Во время осмотра нужно учитывать, что трещина может появиться на разных сторонах патрубка. По указанной причине патрубки следует тщательно ощупывать, а также для осмотра труднодоступных участков можно использовать зеркало.

Кстати, многие автолюбители интересуются, чем устранить течь антифриза из радиатора или патрубков, как убрать протечки в местах соединения патрубка и штуцера. В случае с радиатором охлаждения или радиатором отопителя, элемент следует заменить или отремонтировать. Ремонт радиатора предполагает его пайку. В крайнем случае, можно воспользоваться герметиком для системы охлаждения. Что касается того, как устранить течь антифриза из патрубков, необходима замена элемента. Отметим, что также возможно использование специального герметика, но это всего лишь временная мера. После нанесения герметика в местах соединений, с учетом температурных перепадов (расширение при нагреве и сужение при остывании) данный способ также не отличается надежностью. Получается, для радиатора герметик подойдет, а вот для патрубков уже нет.

• Если с патрубками и бачком все нормально, тогда следующим шагом становится проверка помпы (водяной насос системы охлаждения). На практике случаи, когда с помпы течет антифриз, встречаются достаточно часто. Протечка охлаждающей жидкости возникает по причине того, что сальниковый уплотнитель насоса ОЖ теряет свои свойства. Антифриз вытекает по штоку помпы, после чего происходит его разбрызгивание. При визуальном осмотре это хорошо видно, так как расположенные рядом детали будут на поверхности иметь следы ОЖ. В ситуации, когда течет антифриз из-под помпы, лучше сразу провести диагностику и заменить водяной насос. Дело в том, что на многих авто помпа приводится в действие ремнем ГРМ. Заклинивание помпы может привести к обрыву ремня, в результате чего высока вероятность загиба клапанов.
• Скрытой причиной утечки тосола или антифриза также может быть радиатор печки. Указанный радиатор может протекать не сильно, в результате чего ОЖ начинает выпариваться из системы. Явными признаками можно считать сильное запотевание ветрового стекла, а также сладковатый запах антифриза в салоне. Более серьезные протечки проявляются в виде того, что под ногами (зачастую, под передним пассажирским креслом) появляется охлаждающая жидкость.
• Также в списке неисправностей системы охлаждения необходимо выделить течь антифриза из-под головки блока цилиндров. Такие утечки могут быть признаком трещин в БЦ или ГБЦ, а также указывают на пробой прокладки головки блока.
