Как выбрать новый комплект запчастей
Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы. Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:
На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.
Цепь, шестерни, башмаки и натяжитель — полный комплект для замены
Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс. км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.
Алгоритм проведения замены (рекомендация общего характера)
Любая замена автомобильного узла, да и вообще работа с машиной требует подготовки инструментов. В данном случае нам понадобится комплект стандартных ключей автомобилиста, особый инструмент для регулировки натяжного ролика, отвертки и новые детали.
Принцип работы грм
Дальше действуем так.
- Находим ремень грм. Он возле двигателя, сбоку.
- Отключаем массу от АКБ.
- Откручиваем болт фиксации генератора верхний, а затем отводим генератор в сторону силовой установки.
- Ставим рычаг коробки на самую высокую скорость, и начинаем крутить маховик коленвала. Риски шестерни должны совпасть с указателем на фюзеляже сцепления или с планкой на моторе.
- Ослабляем натяжной ролик.
- Вытаскиваем ремень, зафиксировав риски коленвала от проворачивания (можно вставить между зубьями отвертку).
В процессе замены ремня советуется поставить также новый ролик. Если на шкиве коленвала недостает зубьев, колесо надо тоже заменить на новое.
Теперь ставим новый ремень.
- Разворачиваем новую резиновую деталь внешней стороной к себе.
- Цепляем его вначале на нижний шкив.
- Удерживая натяжение, чтобы ремень не соскочил, надо зацепить его за верхнее колесо и за шкив от водяного насоса.
- Ролик хорошенько затягиваем.
Статья в тему: Распространённые признаки неисправности топливного фильтра
Теперь остается только проверить натяжение. Считается, что максимальный угол разворота ремня не должен превышать девяносто градусов.
Советы и рекомендации
Как видно, достаточно сложно однозначно утверждать, сколько ходит ремень ГРМ. Все будет зависеть от условий эксплуатации, сроков, состояния других элементов, которые взаимодействуют с ремнем, качества самого ремня ГРМ и т.д. Как правило, качественный ремень гарантированно служит около 60 тыс. км. или 3 года, однако только при условии того, что ролики полностью исправны, нет проблем с водяной помпой, на ремень не попало масло и т.д.
Бывает и так, что игнорирование правила замены роликов и помпы может привести к тому, что новый ремень ГРМ оборвет в результате заклинивания, например, водяного насоса. Результат — все тот же загиб клапанов и ремонт мотора. По этой причине нужно проводить периодическую проверку всех элементов, а также в рамках замены ремня оптимально менять все ролики. Что касается помпы, ее также лучше менять каждые 80 тыс. км. пробега, даже если на момент замены она находится в рабочем состоянии.
Также, если на ремень случайно попало масло или технические жидкости, не нужно ждать пробега, когда надо менять ремень ГРМ. В этом случае замена должна быть выполнена немедленно! Основная причина — даже новый ремень под воздействием масла и других химических компонентов начинает расслаиваться и растрескиваться, что значительно повышает риск обрыва.
Также отметим, что при покупке комплекта ГРМ или отдельных элементов важно приобрести оригинал, а не подделку. Дело в том, что сегодня продукцию известных производителей активно подделывают
Например, на рынке можно встретить подделки, например, ремней ГРМ или роликов известных брендов Gates, Contitech, INA и т.д. При этом подделывают не только отдельные запчасти, но и целые комплекты.
В результате у владельца авто значительно повышаются риски того, что проблемы с ГРМ или с самим двигателем возникнут намного раньше запланированного срока. Бывает так, что поддельные детали среднего качества все же выхаживают 50-60 тыс. км., однако не редки случаи, когда поддельный ремень ГРМ рвется уже на пробегах 5-10 тыс. км, заклинивает ролик и т.д.
По этой причине необходимо приобретать подобные изделия только у проверенных продавцов, выполнять самостоятельную проверку, изучить материал о том, как отличить оригинальный ремень ГРМ от подделки или как проверить комплект ГРМ на оригинальность.
Также многое зависит и от правильности установки нового ремня на машину. Если вы меняете ремень ГРМ своими руками, важно учитывать все тонкости и нюансы в рамках такой замены. Если же данную замену ремня будут выполнять другие люди, необходимо доверять такую работу исключительно опытным специалистам
Помните, ошибки при установке ремня ГРМ могут привести как к сбоям в работе двигателя, так и к преждевременному выходу из строя элементов привода ГРМ или износу/обрыву ремня.
Заменители оригинальных запчастей на практике
Автомобиль покидает завод с оригинальными запчастями. Также в случае поломки машины в гарантийный срок при ремонте у дилера на автомобиль устанавливается оригинальная запчасть. Но когда автомобиль теряет гарантию, многие автовладельцы при ремонте и ТО предпочитают экономить, приобретая аналоговые запчасти, которые стоят существенно дешевле оригинала.
На рынке в настоящий момент представлен огромный выбор неоригинальных автозапчастей, многие из которых вполне приемлемого качества. Но, к сожалению, не все аналоговые автокомпоненты одинаковы. Есть среди них много откровенного китайского контрафакта, качество которых оставляет желать лучшего. Вы должны знать, что наиболее качественные неоригинальные автозапчасти – это компоненты производства тех же производителей, которые поставляют автозапчасти автозаводам для сборки новых автомобилей.
Единственное отличие таких запчастей от оригинала – это отсутствие фирменных логотипов автомобильной марки и, конечно, ценник. Подобные аналоговые запчасти, по сути, являются оригиналом и больше всего предпочтительны в качестве альтернативы дорогим дилерским запчастям. Но вы не должны питать иллюзии. Даже такие запчасти первой линии не обязательно имеют то же качество, что и оригинал. Ну и, конечно, есть более дешевые аналоговые запчасти различных производителей, которые конкурируют с крупными поставщиками автозаводов. Чаще всего конкуренция заключается в продаже более дешевых аналогов по сравнению с оригиналом. Но, к сожалению, в большинстве случаев неоригинальные автокомпоненты второго ряда не могут похвастаться тем же качеством, которое есть у оригинальных автозапчастей. Чаще всего многие неоригинальные запчасти даже не имеют правильных размеров.
Также не стоит забывать и об откровенных подделках на рынке, которыми завалена наша страна. Сегодня нарваться на поддельную запчасть очень легко. Так что, приобретая неоригинальный автокомпонент, вы должны тщательно выбирать поставщика. И, конечно, не питать иллюзий насчет того, что аналоговая запчасть пройдет так же, как оригинал. Не верьте тем, кто утверждает, что неоригинальный распредвал спокойно пройдет точно так же, как оригинал. Вероятность этого небольшая. Больше рисков. Тем не менее мы ничего не имеем против неоригинальных запчастей. Если вы хотите сэкономить на обслуживании машины, это лучшее решение.
Соответственно, если вы используете для ремонта и ТО неоригинальные запчасти, согласно регламенту технического обслуживания вы должны увеличить количество ТО, в рамках которых мастер должен проверить все системы автомобиля.
Замена ремня ГРМ на двигателе F18D4 1.8 141 л.с.
Набор инструмента такой же, как и для двигателя 1.6 109 л.с.
Также демонтируем воздушный фильтр, он не прикручен и сидит на резиновых втулках.
Закройте дроссельную заслонку.
Поддомкрачиваем двигатель и откручиваем головкой на 15 подушку.
Чтобы снять приводные ремни нужно послабить крепление шкива насоса гидроусилителя руля. Верхний болт откручивается полностью, а нижний послабляется.
Для этого поддомкратьте авто и снимите правое переднее колесо и сняв три клипсы отогните локер.

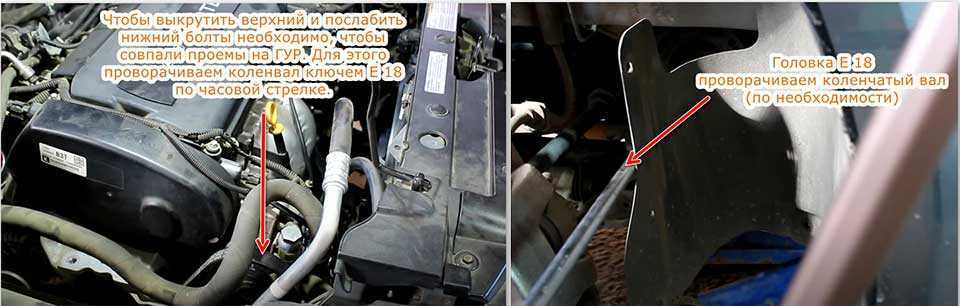

Головкой Е18 проворачиваем коленвал до тех пор, пока отверстие в шкиве не со впадётся с верхним болтом.
Головкой на 13 выкручиваем верхний болт.
Подгоняем отверстие под нижний болт и послабляем последний. Нужно короткая головка на 13 с карданчиком.
Отводим ГУР влево и снимаем приводной ремень (оригинальный номер 4PK643).

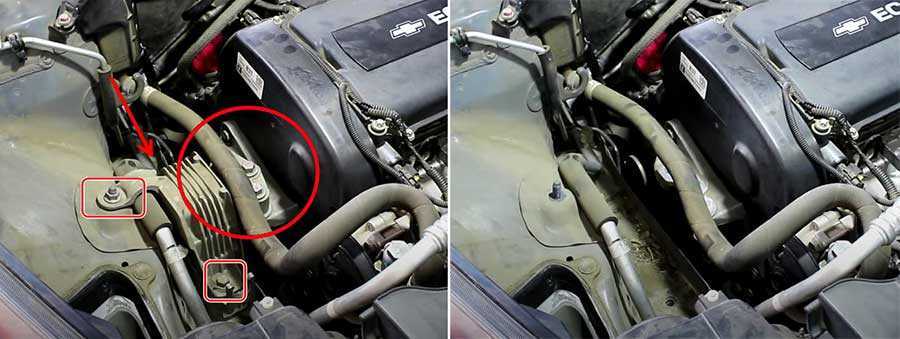

Головкой на 15 откручиваем три болта кронштейна крепления подушки двигателя. При необходимости двигатель еще больше поддомкрачивается.
Головкой на 19 ослабляем натяжной ролик проворачивая его против часовой стрелке и снимаем ремень привода агрегатов (оригинальный номер 6PK1557, также подойдет 6PK1555, который на 2 мм короче).
Проверяем на звук состояние помпы, генератора, кондиционера.
Головкой Е10 откручиваем два болта и снимаем верхнюю крышку.
Отщелкиваем вторую крышку. Она крепиться крючком (с левой стороны), ушко – с правой.

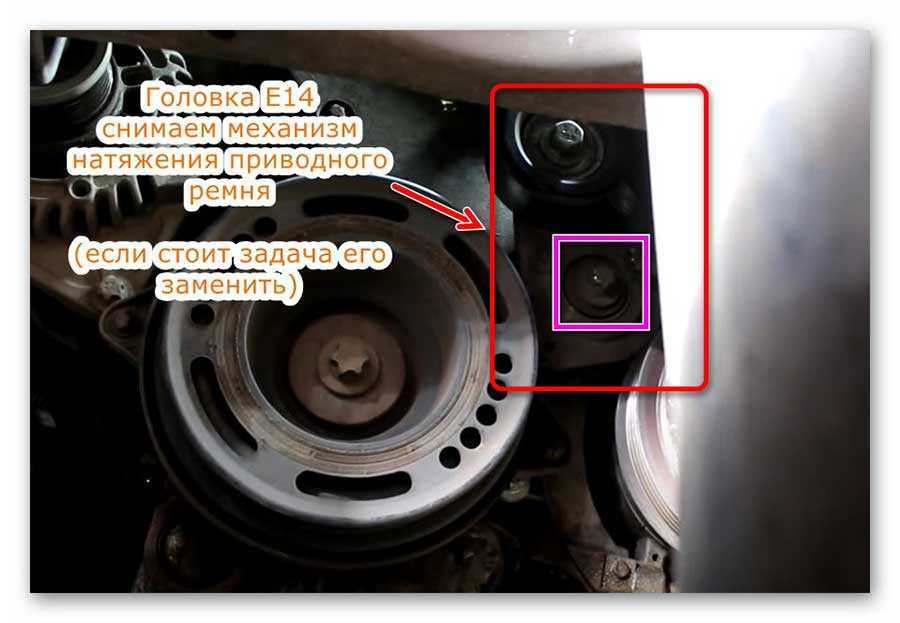

Снизу головкой Е14 ослабляем болт механизма натяжения приводного ремня и снимаем последний (если стоит задача его заменить).
Головкой Е18 откручиваем болт коленчатого вала. Для этого просим помощника включить 4 или 5 передачу и выжать педаль тормоза. Снимаем шкив.

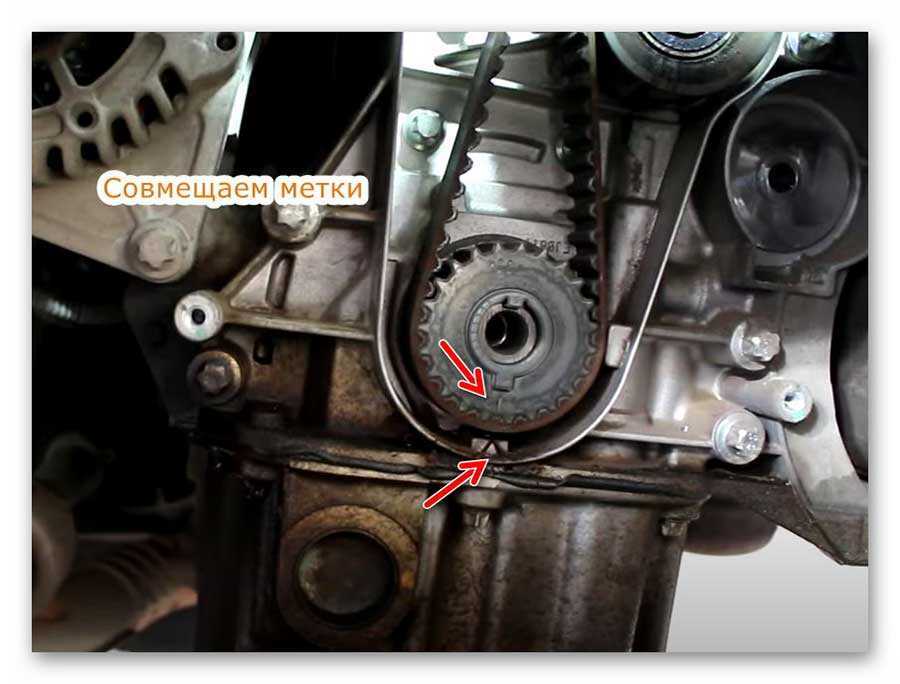

Находим метки коленвала.

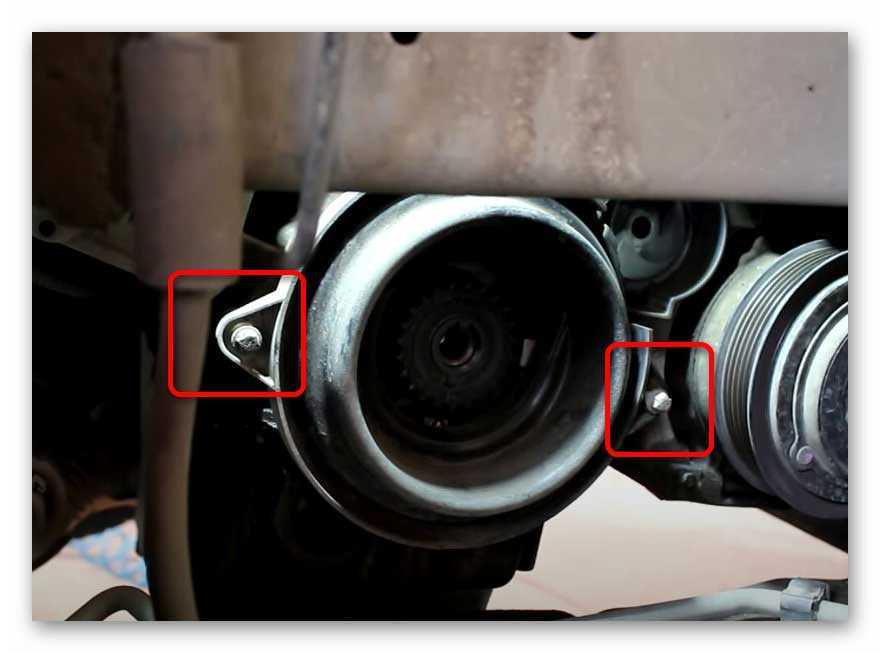

Откручиваем 4 болта (два снизу, два сверху) пыльника и снимаем последний.
Проверяем состояние сальника коленвала и других узлов привода ГРМ.

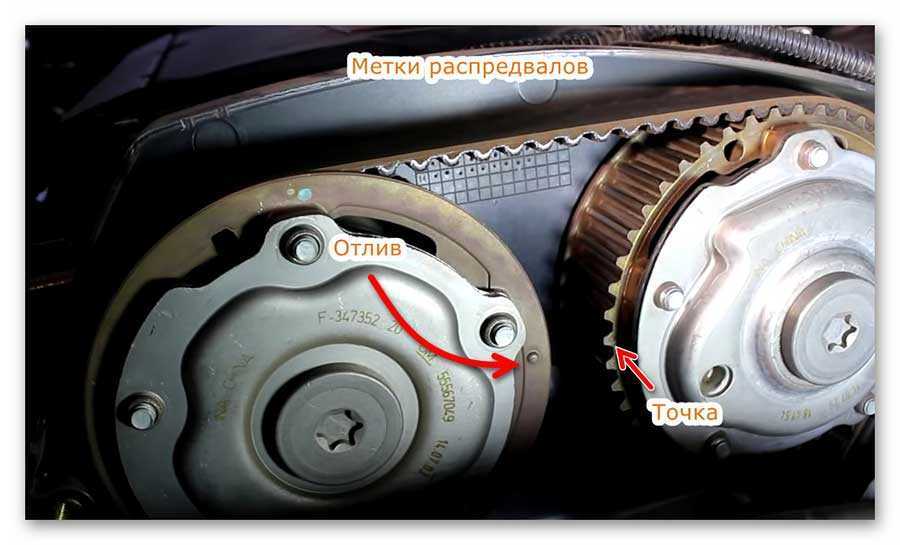

Выставляем метки распредвала. На правом точка, на левом отлив. Они должны совпадать.
Также должны совпасть метки на коленчатом валу.
Зафиксируйте шкивы ГРМ. Для этого можно использовать заводские решения для Шевроле Круз или применить болт как показано ниже.
Можно сделать такой фиксатор самостоятельно из уголка 3 см.
Битой Torx t50 откручиваем натяжной ролик и снимаем ремень ГРМ.
Той же головкой откручиваем обводной ролик.
Снимаем ремень.
Наживляем новые обводной и натяжной ролики. В последнем есть специальный отлив-фиксатор, который вставляется в специальное гнездо.
Перепутать сложно.
Затягиваем. Обводной с усилием 25 Нм, натяжной – 20 Нм.
Устанавливаем ремень. Сначала на шестерню коленвала, обводной ролик и набрасываем на правый и левый распредвалы.
Вставьте шестигранник на 5 в натяжной ролик и ослабьте его, вращая с помощью ключа по часовой стрелке. Набрасываем на ролик ремень.
Расфиксируйте распредвалы сняв болт.
Убедитесь, что метки везде совпадают.

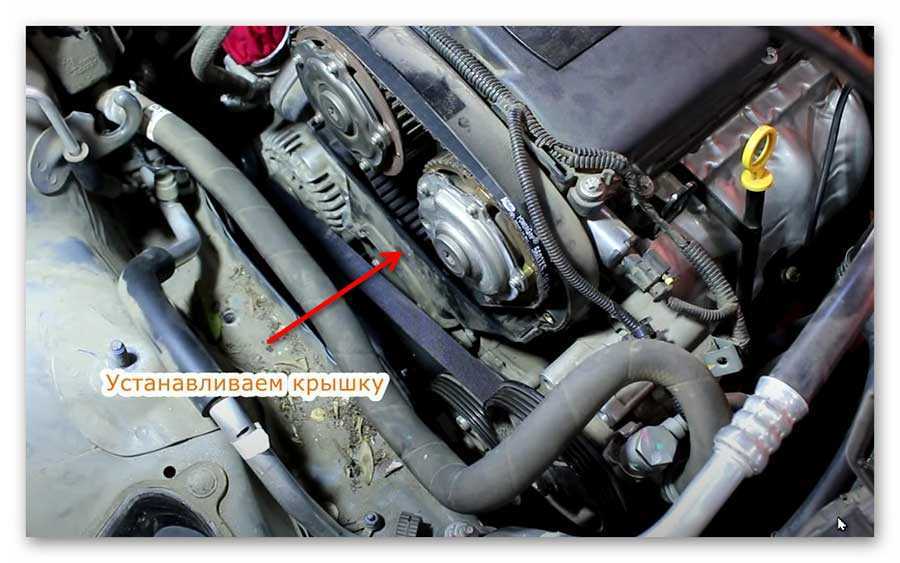

Устанавливаем нижнюю пластиковую защитную крышку. Момент затяжки болтов 6 Нм.
Устанавливаем по шпонке шкив коленвала и закручиваем болт (если есть в комплекте, то ставим новый). Пока только наживляем.

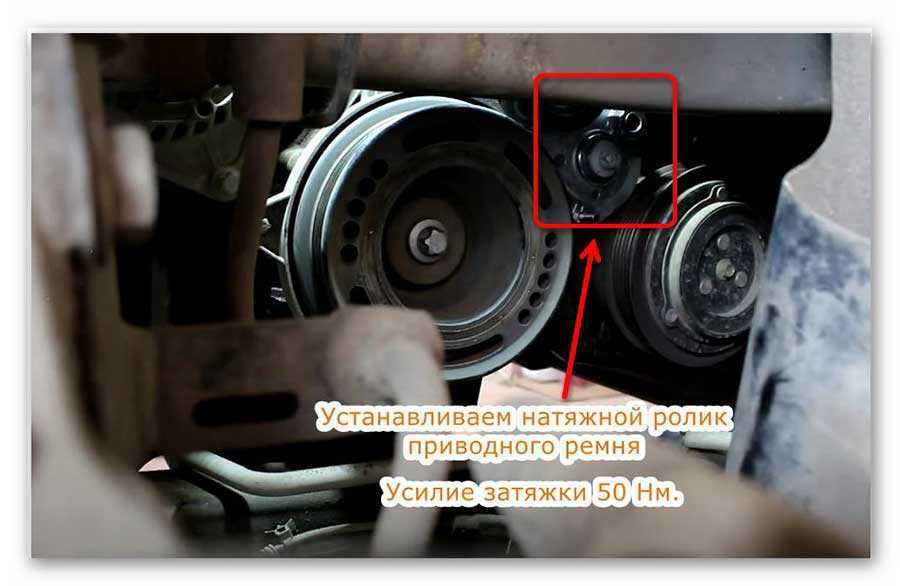

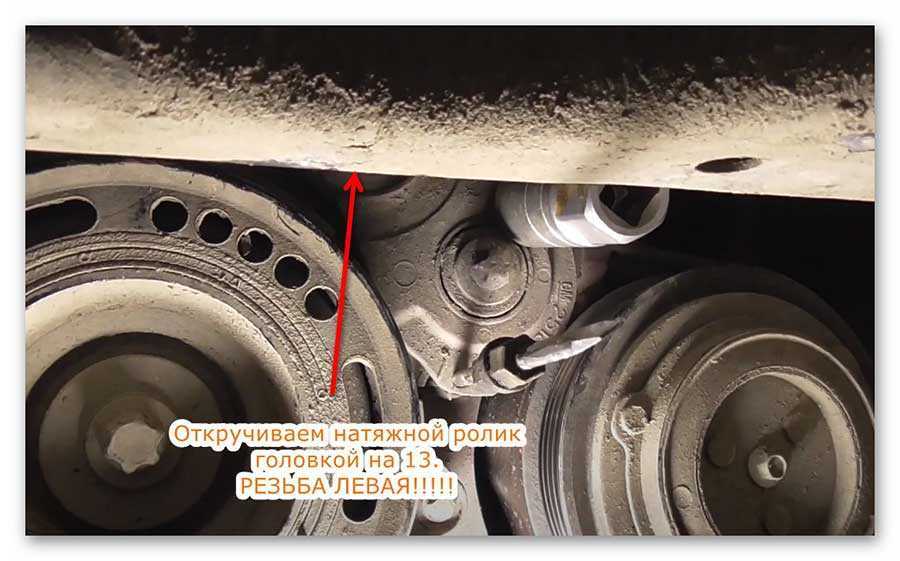

Меняем (по необходимости) натяжной ролик приводного ремня (номер t39291), но перед этим нужно снять старый.
Для этого головкой на 13 откручиваем болт
ВНИМАНИЕ – РЕЗЬБА ЛЕВАЯ
Затягиваем болт с усилием 50 Нм.

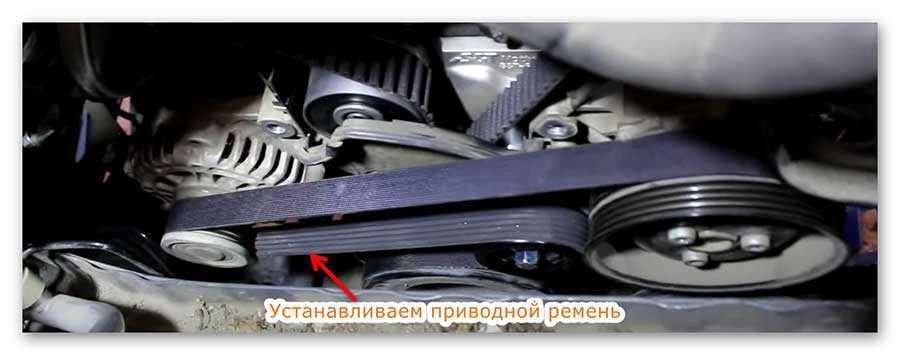

Устанавливаем на штатное место приводной ремень.
Для ослабления натяжителя используем головку на 19. Смещаем ключ в сторону лобового стекла.

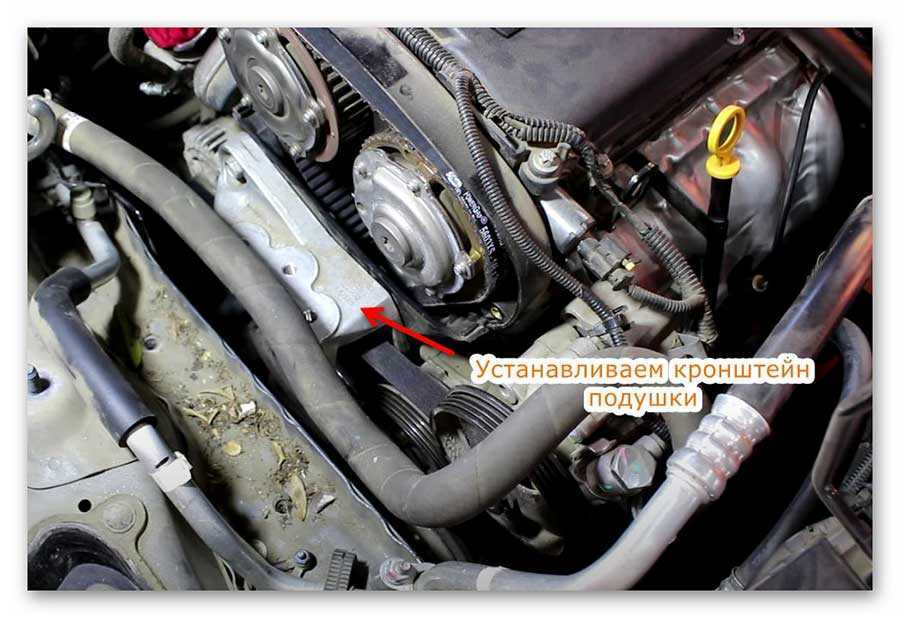

Устанавливаем нижнюю защитную крышку и кронштейн подушки.
Устанавливаем ремень привода ГУР, в качестве примера, подойдет GATES 4PK643.
Наживляем и закручиваем верхний болт.
Проверните коленвал для совмещения отверстия в шкиве с нижним болтом и затяните последний.
Устанавливаем:
- верхнюю крышку;
- крепление кронштейна правой опоры;
- воздушный фильтр.
Затягиваем болт коленчатый вал, но сначала последний нужно застопорить. Обычным способом (помощник выжимает тормоз на пятой передаче), но этот способ подойдет если у вас машина с МКПП, а если АКПП, то сделать это можно заблокировав маховик.
В под двигателем находим планку, за которой скрыт маховик. Головками на 15 и 18 откручиваем два болта и снимаем планку. Мощной отверткой или другим способом стопорим маховик.
Выставляем динамометрический ключ на 95 Нм и делаем первую протяжку.
Дальше берем обычный вороток и доворачиваем на 30, а потом еще на градусов.
Устанавливаем на место локер и возвращаем на место металлическую планку, за которой находится маховик.
Часть первая — демонтаж.
Часть 2 – установка.
Причины, признаки и последствия обрыва ремня ГРМ
Внезапный обрыв и последующая замена ремня ГРМ — одна из наиболее «болезненных» процедур для автомобиля и психики его хозяина.
Когда следует менять ремень
На 16-клапанном двигателе иногда заклинивает поддерживающий ролик. При этом происходит обрыв ремня ГРМ и загибается большая часть клапанов. Такая ситуация требует капитального ремонта двигателя, сопряжённого, как правило, с серьёзными финансовыми затратами.

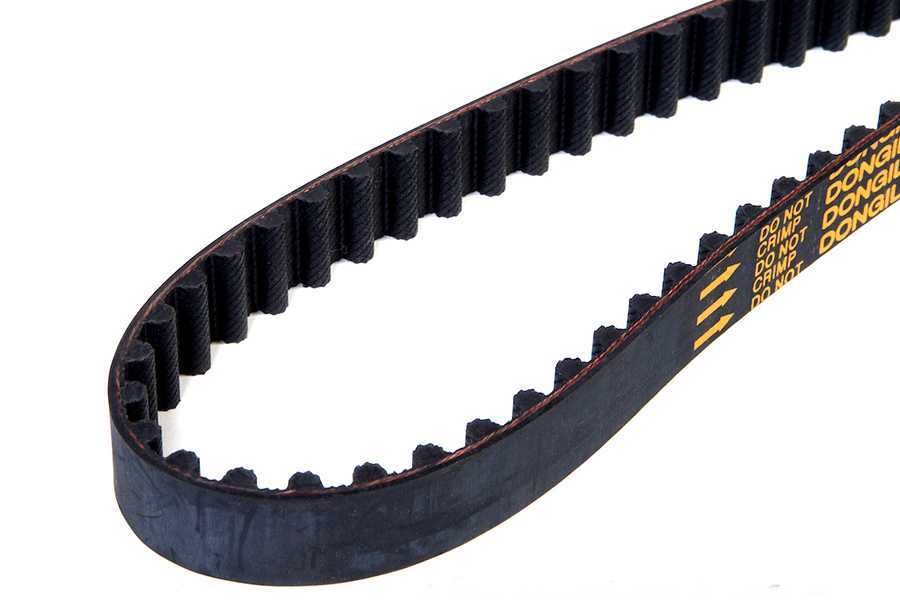

На новом ремне ГРМ не должно быть трещин, разрывов и прочих дефектов
Если ремень ГРМ не будет заменён в регламентированные сроки, он может оборваться в любой момент. Современные автопроизводители рекомендуют его менять через каждые 100 тыс. км пробега. Однако периодичность замены существенно сокращается, если:
- автомобиль эксплуатируется в условиях, близких к экстремальным (в жаркую или холодную погоду, при повышенной влажности воздуха и т. п.);
- при последнем ремонте был установлен некачественный ремень;
- при низком качестве дорог.
Определить, что порвался именно ремень, в большинстве случаев несложно — достаточно лишь посмотреть на него. Однако на многих современных автомобилях ремень защищён, а для демонтажа защиты потребуется время. В этом случае диагностировать обрыв ремня можно по отсутствию компрессии в двигателе и свободному вращению стартера.
Основные причины выхода ремня ГРМ из строя
Если ремень не будет заменён в регламентированные автопроизводителем сроки, он может оборваться в любой момент. На скорость износа этого элемента влияет несколько важных факторов.
Дальнейшее использование ремня, который в процессе эксплуатации стёрся, невозможно
Условия эксплуатации автомобиля
На срок жизни ремня ГРМ большое влияние оказывают условия эксплуатации автомобиля.
- При интенсивной езде и повышенных нагрузках на газораспределительный механизм на ремне могут появиться повреждения механического характера — трещины, выемки, отслоения. Эксперты отмечают, что при повышении оборотов двигателя до 5–6 тыс. об./мин любое несоответствие ремня параметрам автопроизводителя способно привести к непоправимым последствиям. Эксплуатировать такой ремень можно, но только для того, чтобы доехать до гаража или автосервиса.
- Определённое влияние на состояние ремня могут оказать и климатические условия. Это особенно актуально для жителей севера России. Резкие и частые перемены погоды способствуют более быстрому износу ремня. Поэтому его замену следует проводить намного чаще.
Неправильная эксплуатация элементов газораспределительной системы
Ремень может разорваться и по другим причинам. Так, в газораспределительный механизм помимо ремня входят ролики и помпа. Ролики предназначены для обеспечения необходимого натяжения ремня. Когда заклинивает один из них, ремень обрывается.
Избыточное или недостаточное натяжение ремня также может стать причиной его выхода из строя. В первом случае ремень обрывается, во втором — соскакивает со шкивовых пазов. Аналогичная ситуация может возникнуть и в случае сильного люфта одного из шкивов.
Натяжение ремня считается оптимальным, если на длинном участке «помпа — шестерня распредвала» ремень можно повернуть на 90о двумя пальцами.
Разворотом на 90 градусов следует проверять натяжение ремня ГРМ
Профессионалы советуют немедленно менять ремень со следами масляных пятен. Масло — опасный враг резины, и при его попадании на ремень последствия могут быть весьма серьёзными (проскальзывание, соскок, перескок и т. п.). Ситуация усугубляется тем, что полностью удалить масляные пятна с ремня невозможно — резина легко впитывает смазку и теряет свои оригинальные свойства. В этом случае ремень ГРМ также следует оперативно заменить.
Внимательно читайте таблицы!
Большинство автовладельцев, принимая решение о периодичности технического обслуживания автомобиля, в первую очередь изучают сервисную книжку и руководство к машине, где, как правило, есть таблица обязательных и рекомендованных работ на определенном пробеге.
Обычно многие из нас этим и ограничиваются, веря этой таблице, как учебнику истории. Но вы должны знать, что производитель дает свои рекомендации обобщенно. То есть вы не должны строго соблюдать регламент, прописанный в сервисной книжке. Особенно если ваша машина эксплуатируется в тяжелых условиях.
Кстати, многие автомобильные компании об этом предупреждают прямо, указывая в сервисной книжке, что количество ТО при использовании машины в тяжелых условиях должно быть больше. Но что имеется в виду, когда говорят о тяжелых условиях эксплуатации? Езда на Марсе? На самом деле все проще. Например, знаете ли вы, что городская эксплуатация автомобиля – это зачастую и есть тяжелые условия для автомобиля? Особенно если речь идет о большом городе с пробками, который расположен в северной части страны, где зимой фиксируются минусовые температуры и снегопады.
В том числе вы должны знать, что к тяжелым условиям использования автомобиля относится езда с прицепом, а также динамичная езда (когда водители любят притапливать). Из-за подобных повышенных нагрузок масло в двигателе в два раза быстрее теряет свои свойства. Вот почему при тяжелых условиях эксплуатации машины вы должны менять масло в два раза чаще. Особенно это касается тех, кто каждый день не догревает двигатель, эксплуатируя машину на короткие расстояния зимой. И это логично, что в пыльном, грязном городе помимо более частой замены масла нужно также чаще менять воздушный фильтр, который в таких условиях забивается намного быстрее.
Это, кстати, относится и к тем, кто чаще ездит только на дачу. Вы должны знать, что частые поездки летом по пыльному полю также в два раза быстрее забьют воздушный фильтр вашей машины. В том числе при тяжелых условиях эксплуатации вы также должны чаще менять масло в коробке передач и трансмиссионную жидкость в мостах. Хотя, конечно, этот вид жидкостей может служить намного дольше без потери свойств по сравнению с моторным маслом.
Ну и, конечно, вы должны иметь в виду, что все рекомендации автопроизводителя по обслуживанию машины относятся к полностью функциональному автомобилю. Если один из автокомпонентов начал выходить из строя, это признак того, что вы должны обратиться на сервис вне межсервисного интервала. Причем, как правило, в этом случае чаще рекомендуется вместе с ремонтом провести внеочередное ТО. Правда, здесь все зависит от вида поломки. Картинка Обязательным условием заводской гарантии автомобиля является соблюдение регламента ТО, разработанного автопроизводителем и указанного в сервисной книжке или в руководстве к машине. То есть если вы приедете на ТО позже, чем рекомендует производитель, вашу машину могут снять с гарантии. Но никто не запрещает вам проводить ТО чаще, чем рекомендовано в сервисной книжке!
Пошаговая инструкция по замене ремня ГРМ
Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.
Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро
Процедура происходит по следующему алгоритму:
Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.
Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол
Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.
Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.
Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе
Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.
Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.
Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.
Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.
Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.
На очищенную ось устанавливают ролик и не до конца притягивают гайкой.
Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик
Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня
Ближняя метка пойдёт на распредвал, дальняя — на коленвал.
Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.
Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.
Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.
Если всё в порядке, производят обратную сборку. Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.
Правильное натяжение ремня ГРМ Лачетти
Вращаем помпу до совпадения меток на натяжном устройстве. То есть, пока не совпадут два отлива в виде треугольников
И на этом всё. Процесс замены ремня окончен.
Но это так делают почти на всех СТО, на всех роликах на Ютубе и на всех копипастных сайтах.
А мы ведь не такие, верно? Поэтому будем продолжать и делать правильно.
В интернете много баек про то, что ремень ГРМ категорически нельзя перетягивать. Он растянется, перескочит, порвется… и прочий бред несется с уголков всемирной паутины.
Я Вам скажу — это полная ерунда.
Есть такие вещи, как технические бюллетени. И у каждой мало мальски уважаемой конторы они имеются. А фирма Гейтс одна из самых известных контор по поставке комплектующих к автомобилям.
Так вот у них есть бюллетень под номером 022 для моторов 616L, A16DMS, A16SMS, F14D3, F16D3, LXT, V15L.
И там четко написано, что после установки нового ремня и нового натяжного устройства, необходимо это всё дело перетянуть до совпадения индикатора с полукруглой меткой на корпусе натяжителя
Затем сделать два оборота коленчатого вала и установить метки, чтобы сошлись два треугольника
Так вот этого почему-то почти никто не делает. Но а мы делаем
Затягиваем крепления помпы и делаем два оборота коленвала.
Затем снова попускаем крепления помпы и возвращаем натяжение ремня до совпадения меток
И уже окончательно затягиваем помпу усилием 10 Нм.
На этом всё.
Но у нас осталось еще пару вопросов. Рассмотрим их
Можно наблюдать постоянные споры по поводу того, что кто-то устанавливает метки натяжного устройства в ровень, а кто-то их недотягивает. Дело в том, что метки не постоянно статичны, а изменяют свое положение от степени прогрева двигателя. Чем теплее двигатель, тем большее натяжение показывают метки. Поэтому, если метки поставить вровень при регулировке, то после прогрева они уйдут в сторону увеличения натяжения. У некоторых это вызывает страх, что ремень порвется, а у некоторых это вызывает еще и увеличенный шум со стороны привода ГРМ. После послабления натяжение шум довольно часто уходит. Поэтому бытует мнение, что ремень ГРМ необходимо недотягивать на холодном двигателе.
Так вот что делать? Я Вам сейчас поведаю мои убеждения по этому поводу.
Давайте обратимся к производителю. Он нам утвердительно заявляет, что все узлы системы привода ГРМ изготовлены с учетом их установки и регулировки на холодном двигателе
Вроде и понятно написано, но конкретики никакой. Ремень можно регулировать при +35 градусах окружающего воздуха, а иногда приходится и при минус 10. И в том, и в другом случае двигатель холодный, но температура его разная… Так что в понимании производителя термин «холодный двигатель»? Просто не прогретый? Или не прогретый, но при температуре +25?
В общем, как говорится, додумай сам. Ну я и додумал.
Как показала практика, натяжение ремня необходимо регулировать на не прогретом теплом двигателе. «Теплый» означает при температуре окружающего воздуха +25 — +30 градусов. При этой температуре метки натяжного устройства должны совпадать.
Если же регулировка производится при температуре ниже этих значений, то имеет смысл метки недотянуть
Если замена ремня произведена правильно, тогда и шума быть не должно, что чуть недотянуто, что чуть перетянуто. Да и, вообще, рабочий предел у натяжителя довольно большой, поэтому ремень не перескочит и не порвется от этих миллиметров на метках. Не надо боятся небольшого перетяга или недотяга.
Замена цепи ГРМ
Сложность процедуры заключается в демонтаже навесного оборудования и разборке силового агрегата, занимающего до 3 часов. Снятие и установка нового привода достаточно проста. Если требуется замена всех элементов, то перед выполнением работ обязательно вникните в устройство привода ГРМ вашей машины. Пример: на том же KIA Ceed шестерёнка напрессована на коленчатый вал под нагревом, поэтому в домашних условиях демонтировать её вы не сможете. Тогда и разборка двигателя теряет смысл, поскольку удастся заменить одну цепь.
Из специальных инструментов Вам пригодится приспособление для фиксации распределительных валов на 16-клапанном моторе (кондуктор). Остальной инструментарий — стандартный:
Как заменить ремень ГРМ + видео
Вначале гаечным ключом откручивают кожух.
Головкой 17 мм, ослабляют болт натяжки генератора. Монтажкой отжимают генератор и снимают старый генераторный ремень.
Фиксируют шкив, идущий на генератор, в него вставляют ключ и упирают в блок двигателя. Колесо под генератором снимают или выворачивают в бок. На болт шкива надевают головку с удлинителем и начинают откручивать. Когда он раскрутится, можно сдернуть шкив.
Совмещают метки на валах. Метка должна находиться напротив металлической полоски. Головкой каждый вал проворачивают и приводят в нужное положение.
Поворачивая гайку на натяжном ролике, ослабляют ремень ГРМ, пока он не снимется.
Новый ремень ГРМ надевают на нижний вал. Потом его продевают через ролики и верхний вал.
Проверяют метки, регулируют и прикручивают натяжной ролик. Натяжка должна позволять завернуть ремень на его прямой части, но он не должен поворачиваться на 180 градусов. Затем обратно прикручивается шкив, одевается ремень генератора. Генератор отжимают, натягивают генераторный ремень и закручивают. Прикручивают крышку короба.
Подробно ознакомиться с процессом установки можно, посмотрев видео:
Чтобы двигатель исправно функционировал, важно следить за состоянием ремня ГРМ. Если производится своевременная замена и приобретаются фирменные детали, он не должен выходить из строя раньше времени
Проверить степень износа несложно, эту операцию можно выполнять самостоятельно. Важно помнить, что починить данную деталь нельзя, а заменяется она вместе с роликами.
Анализ дефектов ремня ГРМ
Оценка и выявление обстоятельств, вызвавших дефекты ремня ГРМ:
- наличие надрыва и разлохмаченности привода указывает на чрезмерное натяжение узла;
- срезаны либо стерты один или несколько зубьев – слабая натяжка;
- появление большого количества трещин – признак воздействия высокой или низкой температуры, возможно старение изделия;
- ремень стерт между зубьями – неправильно отрегулирована натяжка;
- наличие сильных потертостей на торце – перекос;
- чрезмерный шум – с ремень перетянут либо недотянут (во избежание обрыва требуется срочная регулировка).
В случае обнаружения дефектов ремня ГРМ лучше сразу устранить причину, а при необходимости поставить новый привод. Стоит он не так дорого, но в случае обрыва на ремонт авто придется очень сильно потратиться.
Как заменить цепь ГРМ своими руками
Для замены цепи ГРМ потребуется стандартный набор ключей-головок, а также «газовый» ключ, с помощью которого удобно откручивать шкив коленвала. Помимо этого, может потребоваться шлицевая отвертка, молоток, плоскогубцы, карманный фонарик. Для удобства работы рекомендуется снять решетку радиатора и сам радиатор, предварительно слив из системы антифриз, демонтировать клапанную крышку.
Полный комплект для замены цепи включает в себя не только саму цепь, но и звездочки валов, прокладку передней крышки двигателя, крепежные болты. При этом от замены звездочек можно отказаться, если старые запчасти имеют хорошее состояние.
Замена цепи ГРМ начинается со снятия передней крышки двигателя. Не следует забывать, что кроме 9-ти передних болтов, она крепится тремя болтами, доступ к которым осуществляется снизу. После этого распределительный вал проворачивают таким образом, чтобы метка на нем оказалась напротив выступа в верхней части «постели» распредвала. Поворот необходимо осуществлять по часовой стрелке.
После этого требуется выкрутить болт цепного натяжителя, ослабить крепления генератора и снять его приводной ремень. Далее автомобиль ставят на первую передачу, фиксируют стояночным тормозом и дополнительными «каблучками» под колеса. Вместо последних можно использовать камни, кирпичи и другие подручные материалы.
Зафиксировав машину, отгибают шплинты на гайках шкивов и отворачивают их с использованием ключей подходящего размера. Сняв гайки, можно легко удалить провисшую после демонтажа натяжителя цепь и, при необходимости, «звездочки».
Обратная сборка проводится по следующему алгоритму:
- Башмак натяжителя (при необходимости производится замена натяжителя цепи ВАЗ-2107, на примере которой рассматривается процедура);
- Успокоитель;
- Шкив коленвала с накинутой на него петлей цепи. При установке следует проверить, чтобы метка шкива совпадала с длинной меткой на блоке;
- Шестерня масляного насоса;
- Шкив распредвала с накинутым приводом в положении, соответствующем ВМТ 1-го цилиндра (по приливу на клапанной крышке).
После этого цепь натягивают с помощью болта натяжителя. Последний ослабляют, проворачивают мотор на два оборота и затягивают вновь. Проверить натяжение можно вручную. Хорошо натянутая цепь не прогибается под давлением пальца более чем на 5-10 мм. Натянув привод, необходимо снова сверить метки. Случается так, что они смещаются в процессе установки цепи. После замены цепи ГРМ дальнейшую сборку проводят в точной обратной последовательности.
Еще одним отечественным автомобилем с цепным приводом ГРМ является нива шевроле. По процедуре замены цепи нива несколько отличается от «классических» моделей. Здесь для получения доступа к приводу следует демонтировать гидронатяжитель цепи, датчик положения коленвала, удалить некоторые патрубки системы охлаждения. В остальном манипуляция проводится также, как и на авто марки «Жигули».
