2015-10-11 распределительный вал (распредвал)

Что такое распредвал, для чего он нужен

Распредвал представляет собой длинный цилиндр из прочного металла, на котором расположены кулачковые рычажки. Поворотом вокруг своей оси распредвал закрывает и открывает клапаны, тем самым обеспечивает подачу воздуха или топливной смеси и отвод выхлопных газов.

Поскольку скорость двигателя может достигать значительных показателей, оптимальным вариантом управления клапанами становится именно такой вот механический элемент. Да, инженеры пытаются придумать, как удалить распредвал из автомобиля, заменив его электронными толкателями клапанов, но пока отказаться от него не удалось.

Сбой в работе мотора, когда клапана встречаются с поршнями – один из самых страшных снов автовладельца. Капремонт двигателя – это вам не шутки.

Принцип работы

Как уже выяснилось, распределительный вал обладает специальной формой расположенных на нём кулачков, подшипниками, а также собственной смазочной системой. При этом он работает совместно с коленчатым валом. И тут многие интересуются, сколько оборотов делает распредвал, а сколько их совершает коленвал. Если коленчатый вал совершает определённое количество оборотов, вращения у распределительного вала в 2 раза меньше. Распредвал, делая, предположим, 4 оборота, оказывается медленнее коленвала ровно в 2 раза.

• Чтобы осуществлять эти вращения, на разных двигателях используются передачи зубчатого, ременного и цепного типа;
• Форма кулачков обеспечивает создание тех самых фаз газораспределения, то есть открытие клапанов происходит в нужный момент для эффективной работы двигателя;
• Если изменить форму кулачка, производительность мотора можно повысить;
• Используя толкатели или работая напрямую через гидрокомпенсаторы, кулак нажимает на клапан и открывает его. Открытый клапан затем постепенно и плавно закрывается;
• Форма кулачка специально адаптирована под геометрию толкателя клапана;
• На валу кулаки расположены под определённым углом, что и формирует соответствующие фазы. В зависимости от мотора, угол может несколько отличаться;
• Если двигатель предусматривает наличие электронного блока управления, вал дополнительно оснащается специальным датчиком. Контроллер следит за положением распредвала, за счёт чего синхронизируется подача топлива и работа клапанов.

В итоге распредвал оказывается крайне важным компонентом любого двигателя внутреннего сгорания.

Распредвал

Распределительный вал (распредвал) — ключевой элемент газораспределительного механизма, который отвечает за своевременное открытие и закрытие впускного или выпускного клапана для подачи топливно-воздушной рабочей смеси или выпуска отработавших газов.

Распредвал служит для синхронизации впуска и выпуска на тактах работы ДВС. Деталь обеспечивает функционирование всего газораспределительного механизма с учетом порядка работы цилиндров и фаз газораспределения применительно к тому или иному конкретному двигателю.

Распределительный вал представляет собой вал с расположенными на нем кулачками. Распредвал вращается в подшипниках скольжения, которые выполнены в виде опор. К опорам распредвала по каналам поступает моторное масло под давлением из системы смазки. Количество кулачков на распредвале соответствует количеству впускных и выпускных клапанов двигателя. Один клапан получает свой кулачок, который осуществляет его открытие путем нажатия на толкатель. В тот момент, когда кулачок распредвала сходит с толкателя, тогда клапан закрывается под мощным воздействием возвратной пружины.

От формы кулачков распределительного вала зависят фазы газораспределения. Под такими фазами понимаются моменты открытия и закрытия клапанов, а также продолжительность пребывания клапана в открытом или закрытом состоянии. Современные силовые агрегаты имеют также систему изменения фаз газораспределения для повышения общей эффективности работы ГРМ и улучшения характеристик ДВС.

В двигателях современных автомобилей распредвал находится в верхней части головки блока цилиндров. Распределительный вал соединяется с зубчатой звездочкой или шкивом коленчатого вала двигателя посредством ремня или цепной передачи. Приводом распредвала выступает коленчатый вал.

На четырехтактных моторах весь ГРМ вращается в два раза медленнее, чем коленвал, так как полный рабочий цикл таких ДВС осуществляется за два оборота коленвала. За указанные два оборота впускной и выпускной клапаны должны открыться только по одному разу. Получается так, что распредвал, управляющий открытием клапанов, должен совершить только один оборот за рабочий цикл.

В конструкции ГРМ может присутствовать не один распредвал. Зачастую это обусловлено количеством клапанов на цилиндр. Сегодня наиболее широко применяется схема четырех клапанов на один цилиндр и двухвального ГРМ (один распредвал является приводом впускных клапанов, а другой взаимодействует с выпускными). Для V-образных ДВС устанавливают четыре распредвала, так как каждый ряд цилиндров имеет отдельную ГБЦ с двумя валами. Система ГРМ с одним валом называется SOHC (англ. Single OverHead Camshaft), двухвальная получила наименование DOHC (англ. Double OverHead Camshaft).

Системы фаз газораспределения

 Регулировка фаз: Распределительный вал регулируется специальной системой. Это позволяет регулировать время открытия и закрытия клапанов.

Современные бензиновые двигатели часто имеют систему регулировки распредвала (система фаз газораспределения Variable Valve Timing, VVT). Эта система позволяет достичь соответствия современным экологическим нормам, принятым Евросоюзом и рядом других стран. Благодаря этой системе происходит адаптация синхронизации распредвала в соответствии с текущей ситуацией вождения. Например, во время остановки машины и работы двигателя на холостом ходу система регулировки распредвала настраивает систему газораспределения двигателя на более эффективную работу, чтобы снизить расход топлива и, соответственно, уменьшить уровень вредных веществ, выпускаемых через выхлопную систему автомобиля.

На мощных двигателях система фаз газораспределения, как правило, общая как на стороне всасывания, так и на стороне выхлопа. Регулировка распределительного вала в основном состоит из гидравлической системы регулировки и регулирующего клапана. Благодаря этой системе фазы газораспределения. Например, на разных режимах работы двигателя требуется разная величина фаз газораспределения. Так, при работе двигателя на холостом ходу фазы должны быть короткими. На высоких оборотах фазы должны быть более широкими.

В итоге двигатели с изменяемыми фазами газораспределения постоянно меняют работу распредвала в зависимости от режима движения.

Помимо гидравлической системы регулирующие фазы газораспределения, система Variable Valve Timing, VVT регулирует работу двигателя с помощью датчиков на коленчатом валу и с помощью информации о вращении распредвала.

Одним из самых известных типов регулировки распределительного вала является система «Vario Cam» от Porsche (теперь «Vario Cam Plus»). Натяжитель цепи действует как регулировочный элемент, который поднимает или опускает звенья цепи между двумя распредвалами (DOHC) в зависимости от частоты вращения двигателя. В этой системе давление масла имеет решающее значение.

Еще одна известная система регулировки распредвала была представлена компанией Тойота в начале 2000-х годов. Она называется VVTL-i (система с изменяемым временем работы клапанов).

Здесь помимо фазировки распределительного вала может изменяться ход клапанов через распредвал. Функцию регулировки подъема клапанов автопроизводители видят по-разному. Например, некоторые автопроизводители реализуют работу клапанов через переменные углы отклонения. Другие же (Porsche Vario Cam Plus) используют специальные по конструкции кулачки в сочетании с многоточечными толкателями.

Honda использует, например, разные по размеру кулачки (i-VTEC), которые в сочетании с переключаемыми коромыслами позволяют изменять подъем клапана в два этапа.

Вот как работает эта система с изменяемыми фазами газораспределения:

За что отвечает датчик распредвала

В двигателях с карбюратором к распредвалу подсоединяется трамблер, который определяет, какая фаза выполняется в первом цилиндре – впуск или выпуск.

В инжекторных ДВС трамблера нет, поэтому за определение фаз первого цилиндра отвечает датчик положения распредвала. Его задача не идентична функционалу датчика коленвала. За один полный оборот вала ГРМ коленвал провернется вокруг оси дважды.

ДПКВ фиксирует ВМТ поршня первого цилиндра и подает импульс на формирование разряда для свечи зажигания. ДПРВ подает сигнал на ЭБУ, в какой момент нужно подать топливо и искру в первый цилиндр. Циклы в остальных цилиндрах происходят поочередно в зависимости от конструкции двигателя.

Датчик распредвала состоит из магнита и полупроводника. На валу ГРМ в районе установки датчика имеется репер (небольшой металлический зуб). Во время вращения этот элемент проходит мимо датчика, благодаря чему магнитное поле в нем замыкается и образуется импульс, идущий на ЭБУ.

Электронный блок управления фиксирует скорость импульсов. По ним он ориентируется, когда в первом цилиндре выполнить подачу и воспламенение топливной смеси. В случае установки двух валов (один на такт впуска, а другой – выпуска), будут установлены по датчику на каждом из них.

Что произойдет, если датчик выйдет из строя? Этому вопросу посвящено данное видео:

ДАТЧИК ФАЗ ЗАЧЕМ ОН НУЖЕН ПРИЗНАКИ ЕГО НЕИСПРАВНОСТИ ДПРВ

Если мотор оснащен системой смещения фаз газораспределения, то от частоты импульсов ЭБУ определяет, в какой момент нужно выполнить задержку открытия/закрытия клапанов. В этом случае двигатель будет оснащен дополнительным устройством – фазовращателем (или гидроуправляемой муфтой), которое проворачивает распредвал для изменения времени открытия. Если датчик Холла (или распредвала) неисправен, то фазы газораспределения не будут меняться.

Принцип работы ДПРВ в дизелях отличается от применения в бензиновых аналогах. В этом случае он фиксирует положение всех поршней в верхней мертвой точке в момент сжатия топливной смеси. Это позволяет точнее определить положение распредвала относительно коленвалу, что стабилизирует работу дизеля и облегчает его запуск.

В конструкцию таких датчиков добавлены дополнительные реперы, положение которых на задающем диске соответствует наклону конкретного клапана в отдельном цилиндре. Устройство таких элементов может отличаться в зависимости от фирменных разработок разных производителей.

Устройство и принцип работы распредвала

Устройство распредвала

1 — распредвал впускных клапанов; 2 — распределительный вал для выпускных клапанов; 3 — упор; 4 — рабочая (верхняя) часть кулачка; 5 — штифт распредвала; 6 — нижняя часть кулачка.

Конструкция распределительного вала обычно представляет собой цельную деталь, она выточена из цельного куска металла. Можно выделить несколько важных элементов:

1. Кулачки. Так называют каплевидные выступы, «навинченные» на ось вала. Их функция — постоянный контакт с толкателями клапанов, и каждый клапан имеет свой собственный кулачок. При вращении вала выступ «капля» давит на толкатель, открывая клапан в строго определенный момент на заданное время.
2. Поддержка шеи. Это участки вала, оборудованные подшипниками, на которые он, собственно, опирается при установке на двигатель. Концы вала снабжены сальниками для герметизации стыка с корпусом двигателя.
3. Масляные каналы. Это отверстия, через которые моторное масло поступает к компонентам распределительного вала, наиболее подверженным трению: упорным подшипникам и кулачкам. Без моторного масла распределительный вал в таком рабочем режиме не прослужил бы долго.

В редких случаях кулачки «навинчиваются» на вал, так что это не цельная конструкция, выточенная из заготовки, а сборочная система. В наше время такие распредвалы — большая редкость.

Принцип действия

Принцип работы распредвала в раздаче

Распределительный вал является составной частью распределительной системы (газораспределительного механизма) двигателя. Он приводится в действие ременной, цепной или зубчатой ​​передачей от коленчатого вала двигателя, что означает, что он работает синхронно с поршнями и другими элементами двигателя.

Есть закономерность: на два полных оборота коленчатого вала приходится один оборот распредвала. Причина в механизме открытия клапана. В двигателе два из четырех циклов происходят с закрытыми клапанами, поэтому для их открытия требуется один оборот распределительного вала.

Вращаясь синхронно с частотой вращения двигателя, распределительный вал открывает клапаны подачи и выпуска воздуха на определенное время, которое зависит от настроек двигателя. Дальнейшие корректировки работы двигателя производятся с помощью дроссельной заслонки, управления впрыском и т.д.

Ниже, в видеоуроке, подробно описан принцип работы газораспределительного механизма (ГРМ) и роль распредвала в нем.

Функции распредвала

Распредвал – элемент ГРМ (газораспределительного механизма). Он определяет порядок тактов мотора и синхронизирует открывание/закрывание клапанов, которые подают в цилиндры воздушно-топливную смесь и отводят отработанные газы.

Газораспределительный механизм работает по следующему принципу. В момент запуска двигателя стартер проворачивает коленчатый вал. Распредвал приводится в движение при помощи цепи или ремня, посаженного на шкив коленвала. В цилиндре открывается впускной клапан, и в камеру сгорания поступает смесь бензина и воздуха. В этот же момент датчик коленвала подает импульс на катушку зажигания. В ней генерируется разряд, который идет на свечу зажигания.

К моменту, когда появляется искра, оба клапана в цилиндре закрыты, а топливная смесь сжата. Во время возгорания образуется энергия, и поршень перемещается вниз. Так коленвал проворачивается и приводит в движение распределительный вал. В этот момент он открывает выпускной клапан, через который выходят отработанные в процессе горения газы.

Распредвал всегда открывает нужный клапан на конкретный промежуток времени и на стандартную высоту. Благодаря своей форме этот элемент обеспечивает стабильный цикл смены тактов в моторе.

Подробно о фазах открытия и закрытия клапанов, а также об их настройках, показано в данном видео:

В зависимости от модификации двигателя в нем может стоять один или несколько распредвалов. В большинстве автомобилей эта деталь размещена в головке блока цилиндров. Она приводится в движение за счет вращения коленчатого вала. Эти два элемента соединяются при помощи ремня или цепи ГРМ.

Чаще всего одним распредвалом оснащены двс с рядным расположением цилиндров. Большинство таких двигателей имеет по два клапана на цилиндр (один впускной, а другой выпускной). Встречаются также модификации с тремя клапанами на цилиндр (два на впуск, один на выпуск). Двумя валами чаще комплектуются двигатели, в которых на один цилиндр приходится по 4 клапана. В оппозитных двс и с V-образной формой тоже устанавливается два распределительных вала.

Моторы с одним валом ГРМ имеют простую конструкцию, что приводит к снижению стоимости агрегата в процессе изготовления. Такие модификации легче обслуживать. Их всегда устанавливают на бюджетные автомобили.

На более дорогих модификациях двигателей некоторые производители устанавливают второй вал для снятия нагрузки на вал и в некоторых моделях ДВС для обеспечения сдвига фаз распределения газов. Чаще всего такая система встречается в автомобилях, которые должны отличаться спортивными характеристиками.

Распредвал всегда открывает клапан на конкретный промежуток времени. Чтобы улучшить эффективность мотора на повышенных оборотах, необходимо изменить этот интервал (двигателю нужно больше воздуха). Но при стандартной настройке газораспределительного механизма при повышенных оборотах коленвала впускной клапан закрывается раньше, чем в камеру поступит нужный объем воздуха.

В то же время, если установить спортивный распредвал (кулачки на дольше открывают впускные клапаны), на низких оборотах двигателя есть большая вероятность, что впускной клапан откроется еще до того, как закроется выпускной. Из-за этого часть смеси попадет в выхлопную систему. Как результат – потеря мощности на низких скоростях и повышение токсичности выхлопов.

Самая простая схема для достижения такого эффекта – установить распредвал с функцией проворачивания на определенный угол относительно коленвала. Этот механизм позволяет осуществить раннее и позднее закрытие/открытие впускных и выпускных клапанов. На оборотах до 3500 он будет находиться в одном положении, а когда этот порог преодолевается, вал немного проворачивается.

На сегодняшний день с целью повышения производительности силовых агрегатов разрабатываются электромагнитные и пневматические бескулачковые системы газораспределения. Пока такие модификации очень дорогие в производстве и обслуживании, поэтому их еще не устанавливают на серийные автомобили.

Помимо распределения тактов двигателя данная деталь приводит в движение дополнительное оборудование (зависит от модификации мотора), например, масляный и топливный насосы, а также вал трамблера.

Что такое распредвал

В двигателях внутреннего сгорания с четырехтактным типом работы распределительный вал – неотъемлемый элемент, без которого в цилиндры не будет поступать свежий воздух или воздушно-топливная смесь. Это вал, установленный в головке блока цилиндров. Он нужен, чтобы своевременно открывались впускные и выпускные клапаны.

На каждом распределительном валу имеются кулачки (каплеобразные эксцентрики), которые надавливают на толкатель поршня, открывая соответствующее отверстие в камере цилиндра. В классических четырехтактных двигателях всегда используются распределительные валы (их может быть два, четыре или один).

Распредвал — Словарь автомеханика

Распределительный вал, в сокращенном варианте распредвал – основная часть главного распределительного механизма или ГРМ, важный элемент автомобильного двигателя. Его задача заключается в синхронизации впускного и выпускного тактов работы ДВС.

Конструктивные особенности

Расположение данного механизма целиком зависит от конструкции ДВС, поскольку в некоторых моделях распредвал размещается внизу, в основании блока цилиндров, а в других – вверху, прямо в головке блока цилиндров. На данный момент оптимальным считается верхнее расположение распредвала, поскольку это существенно упрощает сервисный и ремонтный доступ к нему. Распредвал напрямую связан с коленвалом. Они соединяются между собой цепной или ременной передачей посредством обеспечения связи между шкивом на валу ГРМ и звездочкой на коленвале. Это необходимо потому, что приводится в движение распредвал именно коленвалом.

Устанавливается распределительный вал в подшипники, которые в свою очередь надежно закрепляются в блоке цилиндров. Осевой люфт детали не допускается за счет применения в конструкции фиксаторов. Ось любого распредвала имеет сквозной канал внутри, через который осуществляется смазка механизма. Сзади данное отверстие закрыто заглушкой.

Важными элементами являются кулачки распредвала. По количеству они соответствуют числу клапанов в цилиндрах. Именно эти детали выполняют основную функцию ГРМ – регулирование порядка работы цилиндров.

На каждый клапан приходится отдельный кулачок, открывающий его через нажим на толкатель. Освобождая толкатель, кулачок позволяет распрямиться пружине, возвращающей клапан в закрытое состояние. Устройство распределительного вала предполагает наличие двух кулачков для каждого цилиндра – по числу клапанов.

Устройство распределительного вала.

Следует отметить, что от распределительного вала также осуществляется привод топливного насоса и распределителя масляного насоса.

Принцип работы

Распределительный вал двигателя, располагаемый в блоке цилиндров, приводится в движение зубчатой или цепной передачей от коленвала.

Вращаясь, распредвал проворачивает располагающиеся на на нем кулачки, которые попеременно воздействуют на впускные и выпускные клапана цилиндров, обеспечивая их открывание-закрывание в определенном порядке, уникальном для каждой модели ДВС.

Рабочий цикл двигателя (поочередное движение каждого из клапанов цилиндров) осуществляется за 2 оборота коленвала. За это время распределительный вал должен выполнить только один оборот, поэтому его шестерня имеет вдвое больше зубьев.

В одном ДВС может быть больше одного распределительного вала. Их точное количество определяется конфигурацией двигателя. Наиболее распространенные бюджетные рядные моторы, имеющие по паре клапанов для каждого цилиндра, оборудуются только одним распредвалом. Для систем с двумя парами клапанов нужно использовать уже два распределительных вала. Например, силовые агрегаты с другим расположением цилиндров имеют или единственный распределительный вал, установленный в развале, или пару – для каждой головки блока отдельно.

Поломки распредвала

Существует довольно много причин, по которым в работу двигателя вплетается стук распредвала, что свидетельствует о появлении проблем с ним. Вот только наиболее типичные из них:

1. Распределительный вал требует должного ухода: замену сальников, подшипников и периодичной дефектовке.
2. износ кулачков, что ведет к появлению стука сразу только при запуске, а потом и все время работы двигателя;
3. износ подшипников;
4. механическая поломка одного из элементов вала;
5. проблемы с регулировкой подачи топлива, из-за чего возникает асинхронность взаимодействия распредвала и клапанов цилиндров;
6. деформация вала, ведущая к осевому биению;
7. некачественное моторное масло, изобилующее примесями;
8. отсутствие моторного масла.

По утверждениям специалистов при возникновении легкого стука распредвала автомобиль может ездить еще не один месяц, но это ведет к усиленному износу цилиндров и других деталей. Поэтому при обнаружении проблемы следует заняться ее устранением. Распредвал – разборный механизм, поэтому ремонт чаще всего осуществляется методом замены его всего или только некоторых элементов, например, подшипников.

Связанные термины

etlib.ru

Полезные рекомендации

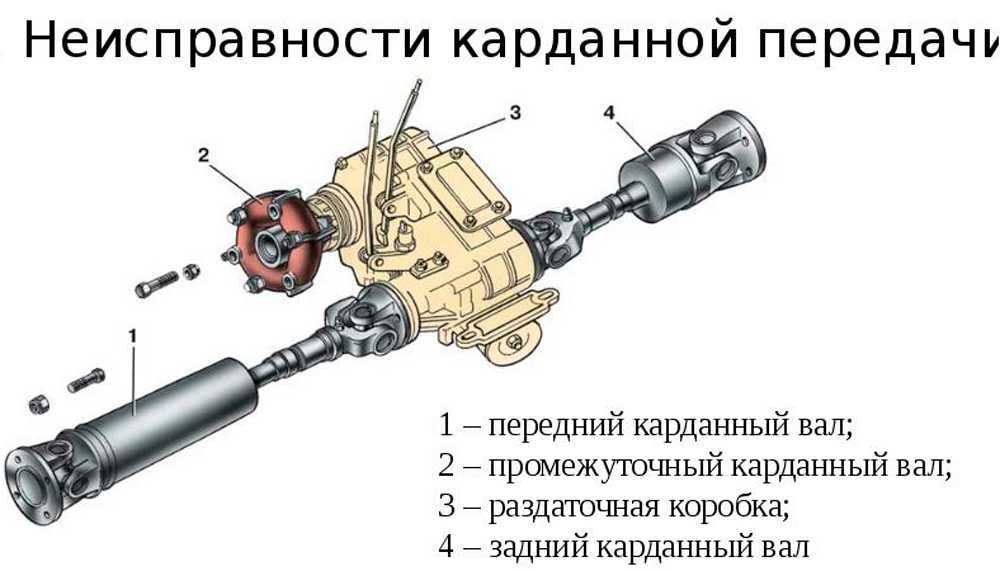

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

1. При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
2. Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
3. Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

• постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
• не разгоняться резко;
• плавно трогаться с места;
• длительно не буксовать на машине;
• не экономить на качественных запчастях;
• проводить диагностические мероприятия;
• при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.

Источник

Подробнее о газораспределительном механизме

Поскольку распредвал работает в тандеме еще с несколькими узлами, автоконструкторы задумались и над их модернизацией. Предпосылки к этому появились еще в 80-х годах: конструкция валов и их установка казалась решенной проблемой.

Сегодня чаще всего встречаются двигатели со следующими системами, по которым меняются фазы газораспределения:

• Система Valvetronic – разработка компании BMW. Суть в том, что подъем клапанов регулируется вместе с изменением того положения, которое имеют оси вращения коромысел;
• Система VTEC – разработана компанией Honda. Фазы регулируются за счет использования двух кулачков;
• Система VVT-I – разработка компании Toyota. Фазы регулируются по мере того, что вал проворачивается относительно приводной звезды.

Встречаются и другие варианты. Как правило, автопроизводители могут использовать различные ГРМ даже в одной линейке транспорта. Эксперименты не прекращаются до сих пор: инженеры добиваются высокой экологичности двигателя, достижения максимальной мощности, малого расхода топлива.

Стоит полагать, что в ДВС будущего или не будет клапанного механизма, или клапана будут открываться при помощи пневматических или магнитных толкателей. В разработке новых систем преуспели Volkswagen, Honda и Mitsubishi.

Будто сошел со страниц фантастического романа оппозитный двигатель от EcoMotors. Он компактный и экономичный, однако, интересен не этими качествами. В нем нет ни одного клапана. Экспериментальный образец может развить максимальную мощность в 325 л.с.

Крейцкопф

Крейцкопф предназначен для вынесения из зоны высоких температур головного соединения. Благодаря крейцкопфу поршень воспринимает только осевые усилия, чем повышается его надежность. В то же время, можно решить вопрос и повышения надежности работы головного соединения, поскольку в таком случае его размеры не лимитируются размерами поршня. Поскольку крейцкопф воспринимает осевое усилие от давления газов в цилиндре и нормальную составляющую от разложения этого усилия по шатуну, то основными требованиями к конструкции крейцкопфа являются достаточная механическая прочность, жесткость поперечины (отсутствие прогиба), хорошие условия работы в парах трения.

В общем случае крейцкопф состоит из поперечины 5, башмаков с ползунами 6, головного подшипника 3 с вкладышами 4. Поперечина — стальная поковка с последующей механической обработкой. Цапфы поперечины, работающие в головном подшипнике, шлифуются. Ползуны могут быть стальными литыми или сварными с заливкой белым металлом (баббитомМатериалы, применяемые в судоремонте). Поверхности ползунов шаборятся на плите и по месту — по направляющим крейцкопфа. Ползуны с направляющими представляют собой пару трения — крейцкопфный подшипник.

Рис. 5 Крецкопф и шатун с головным соединением двигателя S70MC

Название “крейцкопфный подшипник», принятое в отечественной терминологии, вполне обосновано, четко определяет этот элемент двигателя. Очень часто в описаниях двигателей зарубежных фирм этим термином (“crosshead bearing») называют головной подшипник («head bearing») крейцкопфного двигателя, что неправомерно, создает путаницу.

Конструкция поперечины зависит от типа верхней головки шатуна и типа крейцкопфа. При “вильчатом” типе верхней головки в каждом цилиндре имеется 2 цапфы и 2 головных подшипника — кормовой и носовой, а в центре поперечины предусмотрено отверстие для прохода хвостовика штока поршня.

Хвостовик крепится к поперечине снизу гайкой (см. рис. 3 А). В современных двигателях для повышения надежности головных подшипников используется безвильчатый шатун, вся нижняя поверхность поперечины является опорной (рис. 5). При этом значительно увеличена площадь головного подшипника, снижено удельное давление в подшипнике. В такой конструкции шток поршня крепится к поперечине сверху с помощью подпятника “В”.

При 2-стороннем типе крейцкопфа к поперечине монтируются башмаки с 4-мя скользящими поверхностями. В двигателях Sulzer и в современных дизелях MAN-B&W эти ползуны могут свободно поворачиваться на специально предназначенных для этого цапфах поперечины (рис. 5). В двигателях B&W старых моделей ползуны жестко крепились к поперечине с торцов. При одностороннем крейцкопфе ползун может быть один. При этом основная опорная поверхность А ползуна предназначена для восприятия нормальных усилий переднего хода, а нормальное усилие в кривошипно-шатунном механизме при работе на задний ход воспринимается накладками заднего хода В, которые скользят по направляющей крейцкопфа с обратной стороны. Односторонний крейцкопф такой конструкции применялся в малооборотных двигателях Гётаверкен.

При масляном охлаждении поршней к поперечине крейцкопфа крепится колено “С” с трубой телескопа для подвода масла, а также сливная труба охлаждающего масла (рис. 5). В двигателях Sulzer для подвода масла используется шарнирное соединение. В теле поперечины предусматриваются сверления для подвода смазки к головному, крейцкопфному подшипникам и на охлаждение поршня.

В главных и вспомогательных 2-тактных крейцкопфных среднеоборотных двигателях с прямоточно-клапанной продувкой типа Bolnes и Smith Bolnes, установленных на мощных буксирах-спасателях голландской постройки, крейцкопф изготавливался в виде поршня с поршневым пальцем и исполнял роль продувочного насоса или агрегата 2-ой ступени наддува в схеме последовательного комбинированного наддува.

Где расположен распредвал?

Расположение распределительного вала зависит от особенностей конструкции мотора. В некоторых модификациях он находится внизу, под блоком цилиндров. Чаще встречаются модификации моторов, распредвал которых находится в головке блока цилиндров (сверху ДВС). Во втором случае ремонт и настройка механизма газораспределения намного легче, чем в первом.

Модификации двигателей V-образной формы оснащаются ГРМ, который расположен в развале блока цилиндров, а иногда отдельный блок оснащается своим газораспределительным механизмом. Сам распределительный вал фиксируется в корпусе подшипниками, что позволяет ему постоянно и плавно вращаться. В оппозитных моторах (или боксер) конструкция ДВС не позволяет установить один распредвал. В этом случае на каждую сторону устанавливается свой газораспределительный механизм, но их работа синхронизируется.

Признаки неисправности распредвала

Специалисты называют несколько «симптомов», обнаружив которые, нужно как можно быстрей обращаться за диагностикой и ремонтом двигателя.

Первый признак – характерный стук из-под ГБЦ двигателя. Появляется он из-за износа кулачков, и сначала слышен только при старте двигателя, а после прогрева пропадает. Но по мере стирания рабочих поверхностей стук будет длиться дольше, уже и на прогретом моторе. При появлении такого стука можно планировать бюджет на покупку нового распредвала.

Об износе говорит не только стук, но и вообще более шумная работа распредвала. Если обратиться за помощью сразу, есть шанс «отделаться малой кровью» – заменить только вкладыши (опорные подшипники), которые еще не успели деформировать шейки распредвала.

Помимо шума, неисправный распредвал приводит к потерям мощности двигателя или неполному сгоранию топлива (появляется черный дым при разгоне).

В любом случае, как только появились посторонние звуки от работающего двигателя или признаки некорректной работы, нужно как можно скорей обратиться к толковым мастерам. Если сравнить мотор автомобиля с человеческим сердцем, то болезнь лучше не запускать. А то вместо простого лечения можно «добегаться» до инфаркта.
