Электронный тахометр с функциями для токарного или фрезера

Тахометр с ЖК-дисплеем на микроконтроллере

Есть два варианта – купить готовый, либо же изготовить самостоятельно. Второй путь окажется вам под силу, если вы разбираетесь в микроконтроллерной технике и умеете ее программировать. В остальных случаях лучше приобрести готовое изделие. Опять же, необходимо заметить, что схема проводки ВАЗ 2101 будет слегка дополнена. Во-первых, необходимо провести подключение тахометра к плюсовому выводу замка зажигания. Ваз 2107 Замена радиатора печки! На этом видео я покажу как поменять радиатор печки на автомобиле Ваз 2107. Во-вторых, потребуется обеспечить считывание импульсов. Сделать это можно двумя путями:

1. Брать сигнал с катушки зажигания.
2. Установить бесконтактный датчик на коленчатом валу.

Второй выход будет сложнее, так как придется модернизировать шкив коленвала – на нем необходимо сделать выступ, который будет воздействовать на бесконтактный датчик. А вот взять сигнал с низковольтного вывода катушки – это более простое решение.

Схема простого микроконтроллерного тахометра

Но нужно помнить, что за один оборот коленвала происходит ровно две вспышки в цилиндрах. Следовательно, на низковольтном выводе за один оборот появится два сигнала. Это потребуется учитывать, когда производится изготовление тахометра на ВАЗ 2101 своими руками. ВАЗ 2105, ВАЗ 2106, ВАЗ и схождения на ВАЗ 2101 её вертикально как показано на. Как подключить электродвигатель на 220 вольт. В частности, на этапе программирования микроконтроллера это обязательно учитывается в алгоритме. Какой выбрать контроллер – решать вам. Прекрасно справится и AtMega128, ставший классикой. На нем можно найти великое множество конструкций.

Чтобы управлять исполнительным устройством (в нашем случае это ЖК-дисплей), желательно применить усилитель – сборку Дарлингтона. Как подключить бортовой компьютер Штат на ВАЗ 2110. Это небольшая микросхема, которая позволяет усиливать сигнал до необходимого значения. Цена ее незначительная, минимум 10 рублей за штуку, поэтому проблем не возникнет с приобретением. С ее помощью тахометр на ВАЗ 2101 сможет работать максимально стабильно, вероятность того, что порты вывода будут испорчены, отпадает. Обязательно подключение к порту ввода делителя напряжения. Он позволит уменьшить значение напряжения, которое поступает с катушки зажигания.

Питание модуля производится от замка зажигания. Как заменить трос сцепления на ВАЗ 2109? Погрешность при использовании микроконтроллеров может составлять как 3 оборота в минуту, так и 50. Поэтому изучите даташиты, отзывы людей, которые использовали устройства для своих конструкций. На фото приведен пример схемы, которая может использоваться для тахометра ВАЗ 2101. Работает она стабильно, останется ее лишь запрограммировать и провести установку в приборную панель копейки. За счет малых габаритов сделать это окажется намного проще, чем в случае монтажа шестерочного индикатора.

Видео на тему установки тахометра в ВАЗ 2101:

Как подключить автомобильный тахометр своими руками

Главная функция тахометра в машине — это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр.

Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу.

Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον— мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый.

Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения.

Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели.

Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Как подключить тахометр через ЭБУ  Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем.

Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала.

Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Закрепите механизм на его месте (место расположения определяется видом устройства). Чёрный провод подсоедините к массе (кузову) автомобиля. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.

Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе — прибор подключается к прерывателю трамблёра. Во второй системе — к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы — демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать». Случается, что выше обозначенную клемму найти невозможно

В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства.

Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея.

Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик — нужна замена.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Самостоятельное изготовление

Выносной тахометр нужен для того же что и интегрированный в панель – отображать обороты коленчатого вала. Сделать его можно как для четырехтактного, так и для двухтактного двигателя. Последнее актуально для стареньких мопедов или мотоциклов. Заполучить себе выносной тахометр можно двумя способами:

• Купить готовый.
• Сделать самому.

Сделав же его самому можно будет быть уверенным в его работоспособности и точности его показаний. Дело в том, что очень дешевые выносные тахометры, как правило, очень врут. А более дорогие не всем по карману. Именно в таком случае будет удобно сделать самодельный тахометр.

Процесс изготовления

Как мы уже поняли, бывает так что тахометр попросту отсутствует. В этом случае придется заняться самостоятельным изготовлением. Найти в интернете можно массу инструкций, но мы выработали самую оптимальную и подробно описали как все правильно и аккуратно сделать.

Итак, начнем со сбора необходимых инструментов и деталей. Нам понадобится:

• Механизм тахометра двигателя от подходящей машины (например, от такой же машины, но той версии, где тахометр был установлен).
• Жестяная баночка или любой подходящий по размеру корпус.
• Ножницы по металлу.
• Клей, монтажная пена и краска.
• Шпатель, шпатлевка и скотч.
• Фен и острый нож.

Сначала нам нужно подогнать корпус плотно под механизм тахометра двигателя, чтобы не было никаких люфтов. Если механизм сильно утапливается в корпусе, то придется ножницами срезать все лишнее чтобы было красиво. Нужно будет резать так чтобы не получалось зазубрин и острых краев. Если все-таки нечаянно выйдет острый край — придётся его шлифовать до ровной поверхности.

Теперь монтажной пеной заполняем внутреннюю полость корпуса будущего тахометра двигателя и наружную поверхность в том месте где будет крепится к панели. После того как пена высохнет можно ножом предать любую красивую форму корпусу. Внутри же нужно сделать пространство таким, чтобы механизм плотно садился и не двигался. Также нужно не забыть об отверстиях для проводов. Заранее примерьте корпус на панели и продумайте как будут прокладываться провода и где удобнее будет сделать эти самые отверстия.

Для этого его обтягиваем стеклотканью и заливаем весь эпоксидным клеем. Клею нужно дать просохнуть не менее суток, к дальнейшим работам приступать пока что будет нельзя — можно повредить заготовку. Теперь нужно зашпаклевать заготовку тахометра двигателя. Этому этапу нужно уделить максимум времени, так как дальше будет идти покраска и заготовка должна быть максимально ровной и гладкой, чтобы все выглядело прилично. Красить, в принципе, можно в любой цвет, но желательно в цвет панели автомобиля, на котором будет размешаться тахометр двигателя.

Если же тахометр для двухтактного мотоцикла и находится ему придется всегда на улице, то краску придется выбирать максимально стойкую чтобы она выдерживала все возможные изменения погоды и особенности эксплуатации мотоцикла. Все, теперь нужно разместить механизм внутри корпуса, вывести провода и подключить их к машине. После проверки, если все нормально, то приклеиваем корпус к выбранному месту на панели.

Принципиальная схема

В качестве тахометра можно использовать обычный мультиметр, дополненный приставкой, схема которой показана на рисунке.

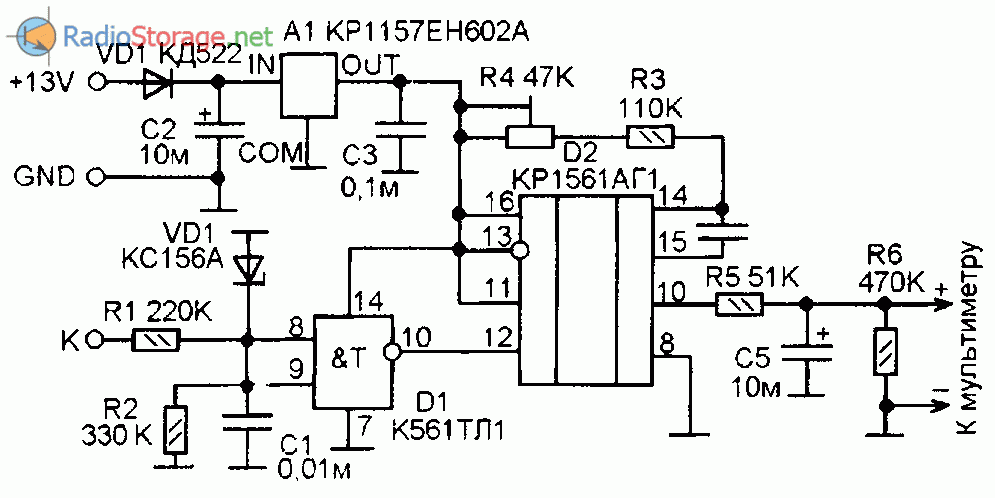

Рис. 1. Принципиальная схема приставки-тахометра к мультиметру.

Практически, это известная схема стрелочного частотомера, в котором частота входных импульсов нормируется по амплитуде и скважности и на RC-цепи преобразуется в постоянное напряжение, линейно пропорциональное частоте. Только входная цепь нормирована под параметры импульсов, снимаемых с первичной обмотки катушки зажигания, а выходное напряжение нормировано так, чтобы число вольт было равно тысячам оборотов в минуту

Только входная цепь нормирована под параметры импульсов, снимаемых с первичной обмотки катушки зажигания, а выходное напряжение нормировано так, чтобы число вольт было равно тысячам оборотов в минуту.

Рассмотрим схему. Напряжение в бортовой сети автомобиля нестабильно, поэтому для питания микросхем используется интегральный стабилизатор А1, с выходным напряжением 6V Здесь можно использовать любой другой стабилизатор с выходным напряжением 6V.

Контакт «К» подключают в контакту катушки зажигания, соединенному с прерывателем или коммутатором. Обычно этот контакт катушки так и подписан «К», но бывают и другие схемы, когда «К» идет к +12V, а «+Б» к прерывателю. Перед подключением это нужно проверить.

Цепь R1-R2-VD1 ограничивает амплитуду импульсов на входах D1, так чтобы она не превышала напряжения питания D1.

Микросхема D1 формирует импульсы правильной логической формы. Они поступают на ждущий мультивибратор на микросхеме D2, который при поступлении каждого входного импульса формирует импульс длительностью 5 mS. Эти импульсы интегрируются цепью R5-C5 в постоянное напряжение.

При частоте вращения вала 1000 об/мин на С5 будет напряжение 1V, при частоте 2000 об/ мин напряжение 2V. Прибор способен измерять частоту вращения до 4000 об/мин. Соответственно, максимальное напряжение на С5 равно 4V.

Принцип работы автомобильного счётчика

Тахометр используется для проверки производительности двигателя и помогает автомеханику понять его состояние для оптимизации функционирования с допустимыми параметрами. Принцип работы автомобильного электронного тахометра прост. Система зажигания запускает импульс напряжения электромеханической части тахометра, которая реагирует на среднее напряжение импульсов пропорционально частоте вращения двигателя. Сигнал передаётся двойным экранированным кабелем к индикатору. Тахометры имеют температурную компенсацию для обработки измерений в диапазоне -20 до + 70 C окружающей среды.

Он позволяет водителю выбирать подходящие настройки дроссельной заслонки и шестерни во время движения, поскольку длительное использование на высоких скоростях вызывает недостаточную смазку, влияющую на двигатель, создаёт перегрев и приводит к ненужному износу трущихся деталей и к отказу машины.

https://youtube.com/watch?v=hcwEud0plN4

Принцип работы

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его. В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1. VT2 служит для инвертирования импульсов, перед подачей на вход DA1. Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КР1006ВИ1.

Интегральный таймер КР1006ВИ1 включен по типовой схеме формирователя импульсов. По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R11. На правое плече моста тахометра, которое образуют резисторы R10 и R12, R13 поступает постоянное опорное напряжение +9В с интегрального стабилизатора напряжения К142ЕН8А. Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор также обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр.

Благодаря такому схемному решению удалось исключить нелинейные элементы, получить линейное показание миллиамперметра при изменении частоты и обеспечить высокую точность измерений частоты вращения двигателя за счет растянутой шкалы. Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний.

Микросхемы стабилизаторов серии К142ЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы К142ЕН8А в тахометре. Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения.

Простой метроном скорости

Тахометр происходит от двух греческих слов: «тахо» означает «скорость», а «метроном» — «измерять». Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:

• индукционный;
• электромагнитный;
• электронный;
• оптический.

Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы. В 1817 году они были использованы для измерения скорости тяговых машин, но после 1840 года применялись преимущественно для измерения скорости транспортных средств. Цифровой тахометр — оптический датчик, предназначенный для определения угловой скорости вращающегося элемента. Области применения:

1. Автомобили, самолёты, тракторы, поезда, лёгкие рельсовые транспортные средства и их ремонт.
2. Лазерные инструменты.
3. Медицинское применение. Гематахометр — устройство, установленное в артерию или вену, оценивает скорость движения крови по вращающейся турбине. Показания используются для диагностики проблем кровообращения, таких как тромбофлебит.
4. Аналоговая запись звука, измеряющая скорость аудиокассеты.
5. Оценка скорости и объёма трафика.

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения. У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем. На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Конструкция и детали

Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.

Для подвода питающего напряжения и входного сигнала применен трехконтактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.

Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.

Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.

Простое устройство для замеров скорости вращения

В качестве основы для изготовления тахометра можно взять микрокалькулятор.

Но построить тахометр можно не только с микроконтроллерами. За неимением элементной базы выйти из положения поможет даже простой микрокалькулятор. Самодельный тахометр на его основе не будет обладать высокой точностью, а также выводить на дисплей число оборотов в минуту не получится. Зато калькулятор послужит неплохим счетчиком импульсов. В качестве сигнального устройства (датчика) допускается использовать индуктивные датчики, а также многие другие. При вращении диска должен появляться на датчике всего один импульс за один оборот. Причем контакты датчика должны быть нормально разомкнуты, а в момент прохождения зуба диска они замыкаются.

Это идеально, если решите использовать самодельный простой тахометр на основе калькулятора. Но такое устройство будет полезным, если измерение нужно проводить очень редко. Если же требуется постоянный мониторинг скорости, то лучше воспользоваться более надежными устройствами. Контакты просто припаиваются параллельно кнопке сложения микрокалькулятора. При проведении замера скорости вращения выполняются следующие действия:

1. Включается калькулятор.
2. Нажимаются кнопки «+» и «1».
3. Запускается устройство, на котором необходимо провести замер скорости вращения. Одновременно с этим включается секундомер.
4. Производится отсчет 30 секунд, после чего фиксируется значение на экране микрокалькулятора.
5. Это число оборотов за 0,5 минуты. Удвоив его, получаете значение за 1 минуту.

Как сделать тахометр своими руками?

Если восстановить заводской прибор невозможно или дорого, его можно сделать своими руками. Эта же задача часто решается владельцами авто-мото транспорта, на которых тахометр не предусмотрен конструкцией.

Видео простейшего тахометра собранного своими руками из вольтметра, двигателя от старого принтера и диодного моста.

Устанавливать датчик на коленвал достаточно сложно, да и балансировка может нарушиться. Проще воспользоваться любым шкивом, которые вращаются синхронно с мотором.

Если есть отверстие – устанавливаем фото-пару и подключаем ее к электронному тахометру. Схему можно купить в виде готового KIT набора (на китайских сайтах электроники), либо собрать на доступной элементной базе.

Есть способы, как подключить самодельный тахометр к системе зажигания. Каждый импульс, подаваемый на высоковольтную свечную катушку, соответствует одному обороту коленвала.

Снимаем сигнал, и подаем на схему тахометра. Если на вашем автомобиле вышел из строя штатный прибор, или вы хотите продублировать его на отдельном табло – возможно подключение тахометра к генератору. Это самая распространенная схема подачи импульсов. Сигнал для счетчика оборотов берем от разъема «W» генератора. Подключение штатное, так работают многие модели заводских тахометров.

Если есть сомнения в правильности – посмотрите электрическую схему вашего авто, надо найти проводник от генератора к прибору.

Итог Изготовить самодельный тахометр достаточно просто, если есть элементарные навыки в электротехнике. При наличии паяльника и готовой схемы – это вопрос пары выходных.

Элементная база на любой вкус: от простенького счетчика импульсов до контроллера, собранного на ARDUINO. Главное понимать, как работает штатный прибор вашего авто.

Пример самодельного тахометра из компьютерной мышки. Все подробности в видео материале.

Для чего он нужен? Если сломался штатный тахометр – ответ очевиден. Если с вашей приборной доской все в порядке – можно добавить стильный элемент к интерьеру автомобиля. Цифровое табло легче считывается, а светодиодная индикация добавит наглядности.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. На рабочем сайте 1xbet достаточно широкая линия: здесь есть около 35 различных видов спорта. Роспись тоже впечатляет, и, конечно же, самое большое количество событий связано именно с футболом

Однако и для других направлений есть из чего выбрать.  Также вам стоит обратить внимание на киберспортивные события, поскольку это направление только набирает популярность: игр становится всё больше, как и событий по ним.  Делать ставки с 1хбет не только весело и комфортно, но и максимально выгодно. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Самодельное устройство на микроконтроллере

Чтобы сделать самодельный тахометр на микроконтроллере в свой автомобиль для замера оборотов двигателя, вам потребуются такие запчасти:

• сама микроплата, в данном случае будет использоваться схема Arduino;
• резисторы;
• чтобы сделать светодиодный тахометр, потребуется LED-элемент;
• инфракрасный а также фото диоды;
• дисплей, в нашем случае это LCD;
• регистр сдвига 74HC595.

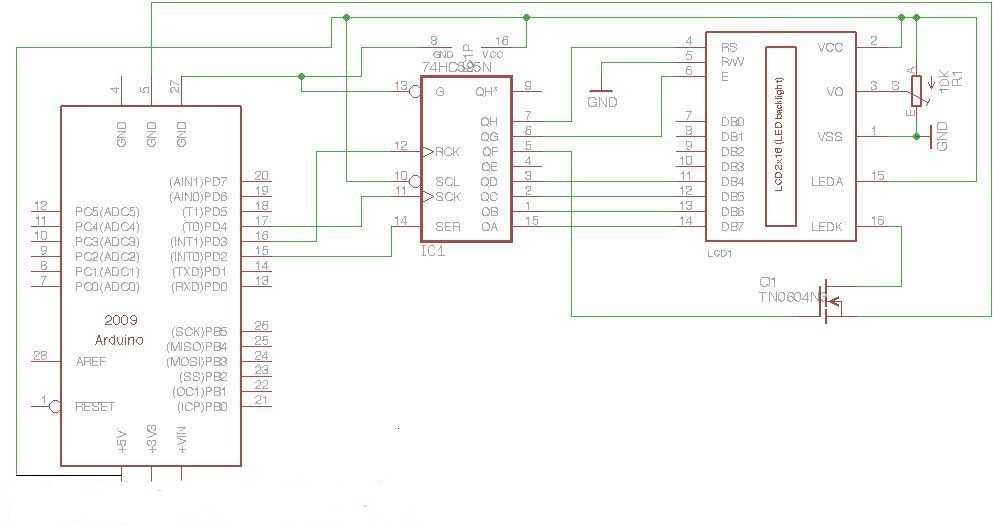

Схема для изготовления на микроконтроллере Arduino

В данном случае будет использовать оптически регулятор вместо щелевого. Благодаря этому вам не придется переживать по поводу толщины ротора, число лопастей не будет менять показания. Кроме того, оптический контроллер позволяет считывать обороты барабана, в отличие от щелевого.

Чтобы приступить к выполнению задачи, подготовьте все элементы и можете начинать:

1. В первую очередь нужно обработать наждачной бумагой (мелкозернистой) светодиод и фотодиод — вам необходимо, чтобы в итоге они были плоскими.
2. После этого полоску бумаги необходимо положить — вам необходимо сделать два подобный элемента таким образом, чтобы диоды могли быть плотно установлены в них. Обе детали в итоге необходимо соединить при помощи клея, после чего произвести их покраску в черный цвет.
3. После этого устанавливаются сами диоды, которые впоследствии склеиваются при помощи клея, затем к ним припаиваются провода.
4. Следует отметить, что номинальные значения резисторов могут отличаться, здесь все зависит от того, как будет использоваться фотодиод. Потенциометр позволяет снизить или повысить чувствительность контроллера в целом. Провода от контроллера необходимо припаять так, как на фото.
5. Из схемы для изготовления автомобильного тахометра на светодиодах можно понять, что в ней применяется восьмиразрядный регистр сдвига. Также схема тахометра включает в себя LCD-экран. В корпусе следует соорудить небольшое отверстие для фиксации диодной лампочки.
6. Далее, необходимо напаять резистор на 270 Ом к диодному элементу, после чего установить его в контакт 12. Сам контроллер вводится в кубическую трубку — это позволит обеспечить устройство дополнительной прочностью.

Видео работы самодельного тахометра

Поделитесь полезными схемами

Таким блоком питания можно питать достаточно мощные усилители низкой частоты или же приспособить блок под обыкновенный 12 вольтовый усилитель из серии TDA. Кроме этого блок питания можно дополнить регулятором напряжения и использовать в качестве импульсного лабораторного блока питания.

УСТРОЙСТВА НА ОСНОВЕ ЭЛЕКТРОЗАЖИГАЛКИ Внутренности стандартные — преобразователь и высоковольтная катушка. Работает устройство очень просто: напряжение от пальчиковой батарейки подается на автогенераторный преобразователь, на выходе первого трансформатора образуется напряжение 40-50 Вольт.

МОЩНЫЙ БЛОК ПИТАНИЯ ДЛЯ УМЗЧ

Для питания усилителей звука большой мощности — от 0,5кВт и выше, с целью снижения габаритов БП необходимы специальные импульсные блоки питания. Взглянем на условную схему такого устройства.

Автоматический электронный таймер для подачи воды в бассейн — схема на микроконтроллере для самостоятельной сборки.

Как собрать настольный светильник на основе люминесцентной трубки и электронного балласта от нерабочей энергосберегалки.
