Сцепление ford escort: особенности и нюансы обслуживания

Причины износа

Основная причина поломки данного элемента – длительное эксплуатирование автомобиля ВАЗ 2110 в плохих условиях. Например, машина застряла в сугробе, водителю приходится часто газовать, что сказывается на состоянии детали.

Отдельно следует сказать о правильности эксплуатирования машины. При резком старте на повышенных оборотах либо при регулярном передвижении, когда нога стоит на педали сцепления, из-за чего возникает пробуксовка – также является фактором износа.

Эксплуатационные причины не единственные. Износ тросика может произойти ранее положенного срока из-за следующих факторов:

• монтаж тросика низкого качества;
• проведение ремонтных работ с допущением множества ошибок;
• игнорирование первых признаков, свидетельствующих о поломке.

Нужно учитывать каждый фактор, чтобы избежать непредвиденных повреждений и трат.

Особенности настройки нового привода сцепления

Для проверки правильности монтажа механизма замеряют дистанцию между торцом демпфера и вилкой сцепления (или наконечником тросика). В первом случае длина (расстояние до вилки) должна быть от 86 до 91 миллиметра, во втором (до наконечника) – от 60 до 65 миллиметров. Указанные дистанции справедливы для большинства автомобилей. Но в некоторых случаях они могут иметь и другие значения. Тогда вам придется регулировать механизм при помощи натяжной гайки вручную (по схеме, приведенной ранее).

Затем производится финальная проверка работоспособности троса сцепления. Для этого следует 2–3 раза нажать на педаль, снова выполнить замер и удостовериться в соответствии получившейся дистанции рекомендованным значениям. Если соответствия нет, еще раз настраиваем механизм. При достижении требуемых показателей нужно обязательно затянуть контргайку. Теперь можно смело отправляться в путь!

Конструкция

Привод, механического типа на ВАЗ-2114 несмотря на то, что имеет наименее простую конструкцию, нисколько не уступает в надёжности гидравлическому аналогу. Его система состоит из регулируемого в длину троса, запечатанного в специальную противокоррозийную оболочку, и самой педали сцепления расположенной в салоне машины, которая путём свободного хода, предназначена для передачи усилия нажатия на вилку сцепления.

Несмотря на то, что подобная схема проста, в целом она достаточно надёжна.

Схема сцепления

Новинка, в виде троса сцепления на автомобили ВАЗ-2114 помогла избежать всех проблем, которые встречаются у всех владельцев классики. В первую очередь это относится к утечке гидравлической жидкости из системы, а в следствии к потере контроля за автомобилем. Также потребовалось бы проведение работ по удалению воздуха из системы сцепления после ремонта.

Почему нужна регулировка хода троса

Эта процедура необходима для того, чтобы при достижении педали, а вместе с ней и троса сцепления определённых значений, было совершено наиболее приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда необходима его эксплуатация. В это же время, благодаря точной регулировке этого привода, обеспечивается выключение сцепления в момент выключения педали сцепления.

Контролировать состояние сцепления, не допуская появления подобной ситуации можно визуально, по нахождению педали сцепления относительно пола автомобиля, применив лишь линейку.

Значения

Оптимальные значения должны составлять от 125 до 140 мм , при замере показаний сначала на нажатой, а потом на отжатой педали. Самым максимальным значением, которое допускается при замере подобных показателей являются 160 мм , и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а следовательно, после её регулировки, в скором времени может понадобится и замена самого сцепления.

Меряем результат по нижнему краю педали — на фото результат в норме.

Какое сцепление купить

Двигатель

Выбирая комплектующую, обязательно обращайте внимание на объем и тип двигателя вашего автомобиля. От этих параметров зависит степень нагрузки на сцепление и, соответственно, его модификация

Материал изготовления

Если говорить о материале изготовления, то водителю придется выбирать между легкостью и мощностью. Органический материал обеспечивает плавность хода, однако, наиболее подвержен износу. Соответственно, его ресурс будет маленьким. Наиболее длительный ресурс у кевларовых сцеплений. Они износостойки и не боятся повышенных температур.

Для тюнинговых и спортивных автомобилей актуальны медные накладки. Они передают повышенный момент вращения на КПП при условии минимального прижимного усилия. Минус таких элементов — повышенный износ маховика и корзины. Для комфортной езды в любых условиях актуальными будут 6-8 фрикционных накладок. Стандартно они изготавливаются из органики.

Состояние сцепления

Выбирая систему сцепления, обращайте внимание на внешнее состояние деталей. На поверхности не должны прослеживаться сколы и трещины

Выбирайте деталь с равномерными заклепками (одинаковая форма и размер). Не покупайте элемент с остатками масла или смазки на поверхности. Шероховатость на внешней части не должна быть чрезмерной.

Особенности регулировки

При каждом нажатии и отпускании педали происходит хоть и незначительный, но износ накладок ведомого диска. Как следствие, для обеспечения функционирования устройства требуется периодическая проверка и проведение работ по регулировке свободного хода. Часть этой функции берет на себя механизм автоматической установки свободного хода, который эффективен даже при наибольшем истирании накладок ведомого диска.

Процесс регулирования сцепления Ford Escort происходит в момент нажатия и отпускания педали. Здесь все проходит автоматически и не  требует вмешательства автолюбителя. Основную работу выполняет зубчатый сектор, который выполняет настройку, проворачиваясь на оси педали. Фиксация тросика осуществляется на зубчатом секторе, который проходит около него и в случае отпускания педали натяжение троса осуществляется лишь пружиной.

В момент нажатия педали происходит блокировка зубчатого сектора храповиком, что гарантирует жесткую коммутацию самого сектора и педали, а также обеспечивает качественное натяжение тросика. В момент отпускания троса в исходную позицию последний будет натягиваться лишь одной пружиной.

При наличии сильного износа накладок пружинка проворачивает зубчатый сегмент в более дальнюю позицию касательно положения перед отключением сцепления. В случае повторного нажатия сцепления происходит блокировка зубчатого сегмента храповиком с последующим смещением на один зуб (как следствие, обеспечивается компенсация износа).

Храповик регулировочной системы гарантирует проворачивание зубчатого сектора лишь в направлении натяжения тросика сцепления Ford Escort. Как следствие, обеспечивается постоянный ход педали.

Замена тросика сцепления цена:

Cтоимость (руб.)
Замена тросика сцепления
от 2000

Замена сцепления
от 9000

Ремонт сцепления
от 3000

Замена диска сцепления
от 9000

Замена рабочего цилиндра сцепления
от 2000

Замена жидкости сцепления
от 1500

Замена педали сцепления
от 2000

Замена маховика сцепления
от 9000

Замена комплекта сцепления
от 9000

★ БЕСПЛАТНАЯ ДИАГНОСТИКА по 43 параметрам. Предложение действительно только при первом обращении в наш автосервис.

Привод сцепления

Сцепление является одним из важнейших механизмов МКПП. Именно с помощью его работы осуществляется временное разъединение коленчатого вала ДВС и коробки передач. Это необходимо для получения возможности смены скорости, которая происходит с помощью перемещения рычага селектора. Конечно, педаль не связана с механизмом трансмиссии непосредственно. Почти во всех современных автомобилях используется гидравлическая система привода. То есть, перемещение вилки происходит за счет давления, создаваемого жидкостью. Нагнетателями, установленными в магистрали, являются два цилиндра – главный и рабочий.

Однако, на некоторых возрастных автомобилях (преимущественно отечественного производства) встречается другой тип привода этого механизма. А именно – металлический трос, который передает усилие от нажатия педали. Этот способ передачи энергии куда более несовершенен по причине возможных неисправностей и обрывов исполнительного элемента.

Восстановительные процедуры

Замена тросика сцепления автомобиля требует покупки нового элемента. Его цена зависит от производителя детали. Отметим, что в случае с отечественными автомобилями стоимость аналогов вполне может превышать оригинал. И в этих ситуациях, конечно же, можно порекомендовать приобрести именно заграничный продукт, если он представлен на рынке.

Рассмотрим основные этапы:

• Демонтаж навесного оборудования
• Демонтаж поводка и наконечника троса
• Демонтировать крепление троса с кронштейна
• Вытащить трос
• Установить новый
• Провести сборку
• Отрегулировать педаль

Стоит внимательно осмотреть состояние втулки педали сцепления. При обнаружении следов износа требуется заменить элемент.

Куда обратиться?

Поиск мастеров для замены тросика сцепления авто – не самая простая задача. В Москве Вы сможете обнаружить большое количество предложений от гаражных мастерских. Однако, чтобы быть уверенным в качестве выполняемых операций, следует обратиться к профессионалам. Например. Вы можете воспользоваться услугами «Токио Сервис», сотрудники которого выполнят поставленную задачу в кратчайшие сроки вне зависимости от ее сложности.

Здравствуйте! Сделаем скидку от 20% до 60% от любой цены Прайса в мае!

У нас ГАРАНТИЯ реальный 1 ГОД , а не 30 дней!

Подскажу цену со скидкой за 1-2 минуты!

Звоните или напишите в чат внизу!

Актуальные цены на май-июнь 2019

«АвтоГАРАНТ» — Эталон цен на авторемонт в Н.Новгороде

Можно ли сэкономить на техническом обслуживании автомобиля?

Техобслуживание (кроме ЕТО) – процедура платная и многие автолюбители задаются вопросом: «Можно ли вообще не проходить его, сэкономив, таким образом деньги?». К тому же производители современных автомобилей уверяют, что их качество и надежность растёт, при том, что межсервисные интервалы ТО также увеличиваются.

У этого вопроса две стороны: формальная и фактическая.

1. Формально, если речь идёт о новом автомобиле, отсутствие отметки о прохождении ТО полностью лишает владельца права на гарантийное обслуживание.
2. Фактически же межсервисные интервалы последние 15-20 лет практически не изменились и даже автопроизводители с мировым именем не создали ещё полностью необслуживаемого автомобиля.

Значит, периодическое ТО необходимо не только новым автомобилям, но и, даже в большей степени, автомобилям с пробегом.

Сэкономить на прохождении конкретного ТО не только можно, но и нужно

При этом, важно на каком периоде эксплуатации находится автомобиль: гарантийном (гарантия производителя) или постгарантийном

Если машина на гарантии, тогда необходимо ознакомиться с соответствующим пунктом сервисной книжки о гарантийных обязательствах производителя. Подавляющее большинство автопроизводителей указывает, что одно из условий поддержания гарантии – прохождения ТО в авторизованных дилерских центрах (известных высокими ценами на свои услуги). И хотя это вопрос более чем спорный, основная масса автолюбителей подчиняется этому требованию.

Экономия при прохождении ТО в гарантийный период возможна за счёт выбора дилерского центра, предлагающего более дешёвые услуги и за счёт закупки материалов для техобслуживания в стороннем магазине (иногда это вдвое дешевле, чем у дилера, но предоставление собственных материалов необходимо заранее согласовать).

Кроме того, следует обратить внимание на перечень операций ТО в предварительной калькуляции. Иногда дилер включает туда работы, не предусмотренные производителем (проверить это просто – по той же сервисной книжке)

Если автомобиль вышел из гарантийного срока, то возможности сэкономить на техническом обслуживании становятся шире. Дело в том, что ряд операций ТО вполне может быть выполнен самостоятельно (особой квалификации здесь не требуется): замена масла и масляного фильтра, воздушного и топливного фильтров, свечей зажигания, тормозных колодок, колёс в сборе.

Более сложные операции (например, замена ремня ГРМ) можно выполнять в независимых автосервисах с хорошей репутацией. Как правило, услуги таких сервисов ощутимо дешевле, чем у официальных дилеров.

Замена троса сцепления на ВАЗ 2110

Почему скрипит педаль сцепления В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

• Разрыв троса сцепления;
• Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ри и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

• Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
• Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
• Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

• Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
• Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
• Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

• Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
• Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
3. Конец троса сцепления продевается из салона машины в отсек двигателя;
4. Закрепляют трос на педали;
5. Выполняют зацеп троса и вилки включения сцепления;
6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

• Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
• Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
• После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112

Неисправности и причины их появления

Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.

Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.

По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.

Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.

И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.

И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.

Необязательно коррозия является причиной порыва. Очень резкий выжим педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.

В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.

Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.

Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.

А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.

А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.

Процесс регулировки троса сцепления

Итак, процесс регулировки нового троса проводится следующим образом.

1. При помощи линейки измеряем длину от вилки выключения сцепления до наконечника троса. Данное расстояние должно составить от 82 до 90 мм. А вот длина от наконечника троса до кронштейна коробки передач должна равняться 56 – 65 мм. Однако не всегда указанные величины могут совпадать с реальными показателями. Если длина не соответствует установленным величинам, необходимо отрегулировать длину троса сцепления при помощи гаечного ключа, подкручивая регулировочную гайку на наконечнике, слегка ослабив контргайку.
2. Точность регулировки троса проверяем тройным нажатием педали сцепления по 2 секунды при каждом нажатии. После этого вновь замеряем расстояние. Если замеры не соответствуют установленным показателям, вновь повторяем этап по регулировке троса. При этом расстояние хода вилки должно составлять 27-33 мм или 31-35 мм. После того как регулировка троса завершена, фиксируем гайку контргайкой. Проверяем плавность включения задней передачи.

Важно помнить, что при регулировке троса, педаль сцепления должна быть выставлена на одном уровне с тормозной педалью (тормозная система). Для того чтобы упростить процесс обслуживания троса сцепления при его замене, многие автолюбители устанавливают храповый трос сцепления с саморегулирующей функцией, который позволяет самостоятельно производить компенсацию длины при износе дисковых накладок

Это значит, что в дальнейшем не будет необходимости проводить регулировку троса сцепления в вашем автомобиле

Для того чтобы упростить процесс обслуживания троса сцепления при его замене, многие автолюбители устанавливают храповый трос сцепления с саморегулирующей функцией, который позволяет самостоятельно производить компенсацию длины при износе дисковых накладок. Это значит, что в дальнейшем не будет необходимости проводить регулировку троса сцепления в вашем автомобиле.

Проведение работ по замене и регулировке троса сцепления собственноручно позволит любому автолюбителю экономно расходовать средства на техобслуживание автомобиля.

Сама по себе конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2), была изменена и отличается от того, что было установлено на «классических» моделях семейства ВАЗ. Главные изменения коснулись системы регулировки, управления, ходом движения на вилке сцепления. И, если, ранее они были гидравлическими, то сейчас её движение приводится про помощи троса сцепления.

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

1. Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
2. Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.

Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.

Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки

Обратите внимание, в какую сторону направлена плоскость кронштейна;

Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы. Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали. Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.

Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.

После этого скидываем наконечник со штока. Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;

Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;

Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;

Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой; Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки. На этом замена завершена и остается только провести регулировку; Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

Замена троса сцепления Гранта:

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

2. Крестовой отверткой подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

3. Снимите проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления и выведите верхнюю часть троса из кронштейна педального узла.

4. В моторном отсеке, потянув трос вперед, достаньте поводок троса из паза рычага вилки выключения сцепления.

5. Вращая против часовой стрелки, свинтите поводок с резьбового наконечника троса.

6. Снимите с наконечника троса резиновый защитный чехол.

7. Достаньте наконечник оболочки троса из отверстия кронштейна на коробке передач.

8. В салоне из отверстия в щитке передка достаньте уплотнительный чехол троса и вытяните трос в салон.

Примечание:

Перед заменой троса проверьте состояние пластмассовой втулки на пальце педали. Изношенную втулку замените новой и нанесите на палец пластичную смазку.

9. Замена троса сцепления Гранта. Последовательность установки.

– проденьте трос через отверстие в щитке передка из салона в моторный отсек;

– установите уплотнительный чехол в отверстие щитка передка;

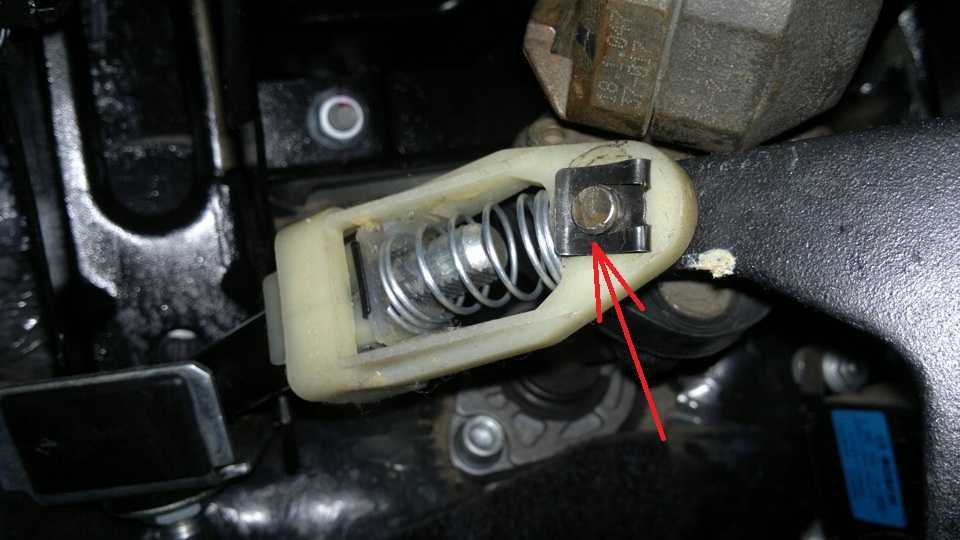

– наденьте механизм автоматической регулировки длины троса на палец педали и закрепите его;

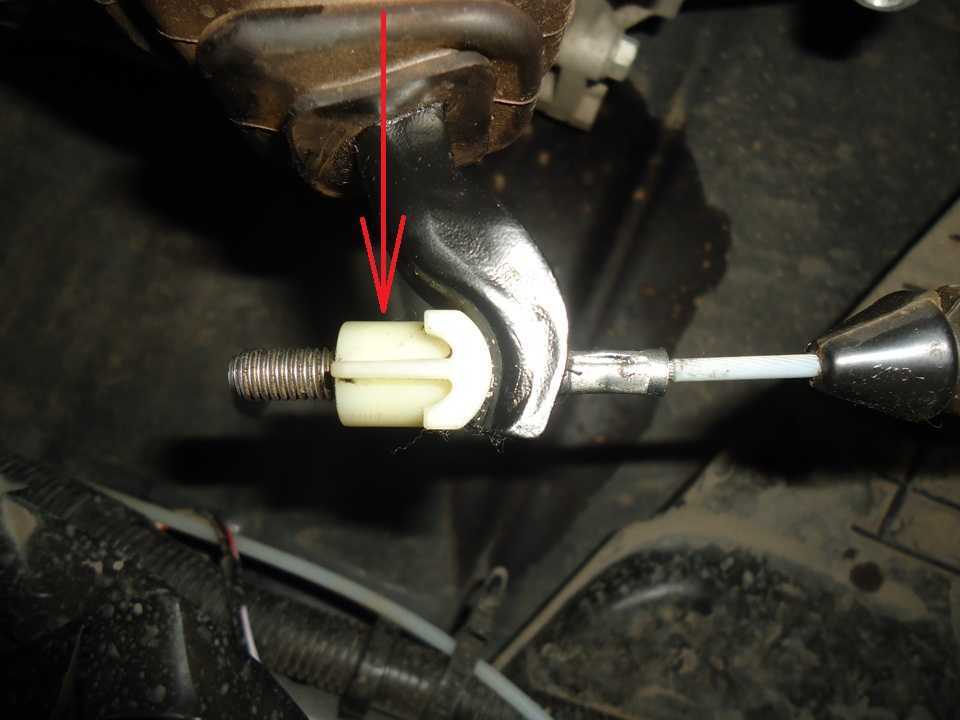

– наверните на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;

– заведите поводок в паз рычага вилки выключения сцепления;

– отрегулируйте привод сцепления.

10. Для регулировки сцепления вытяните трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины педали сцепления, и удерживайте трос в таком положении.

11. Штангенциркулем измерьте расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.

12. При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса), поводок должен прилегать к рычагу вилки без зазора.

13. Нажмите педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Полный ход педали не должен превышать 146 мм.

14. Установите на место корпус воздушного фильтра.

Замена троса сцепления Гранта закончена Поздравляем!

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

голоса

Рейтинг статьи

Как можно спалить сцепление

Важно понимать, что расход или износ сцепления происходит при каждом нажатии на педаль при начале движения или переключении передачи. Но при нормальной езде ресурса этого узла хватает на сотни тысяч километров пробега, а если сцепление буксует, о чем сигнализирует характерный запах, его хватит ненадолго

Чаще всего повышенный износ сцепления наблюдается в случаях, когда автомобиль трогается с места. Чтобы продлить срок службы сцепления, лучше всего трогаться в диапазоне до 2000 оборотов в минуту

Опытный водитель определяет этот диапазон на слух, а новичку лучше обратить внимание на показания тахометра. Сцепление практически не изнашивается, если тронуться, вообще не нажимая педаль газа, но это не всегда возможно сделать, особенно в городском транспортном потоке или под горку

В случае если водитель трогается на высоких оборотах свыше 2000 в минуту, происходит интенсивная пробуксовка сцепления, в результате чего расход фрикционного материала существенно увеличивается. Особенно часто это происходит при начале движения под горку, когда водитель боится, что автомобиль может покатиться назад, поэтому перегазовывает, тем самым сильно изнашивая сцепление. Эта же ситуация  нередко возникает и при старте со светофора из-за боязни заглохнуть. Иногда при буксировке груза в гору водитель, чтобы не заглохнуть, постоянно выжимает сцепление вместо того, чтобы понизить передачу, это тоже приводит к его повышенному износу.

При разборке узла сцепления можно увидеть, что фрикционные поверхности ведомого диска истончились, на них не видно насечек, при сильном износе из них выпадают удерживающие их заклепки. Как результат – сцепление проскальзывает и буксует, машина движется рывками, а иногда просто не может тронуться с места.

Еще одна характерная ситуация – оставление педали положении полусцепления. Это случается, когда автомобиль трогается, а водитель из боязни заглохнуть не отпускает педаль сцепления полностью. В это время он продолжает проскальзывать по маховику, что ведет к износу. Чтобы избежать этого, педаль сцепления нужно выжимать минимальный временной промежуток.

В экстремальных ситуациях водители новички допускают еще одну ошибку. При старте с места они замечают, что скорость слишком велика. Они оставляют педаль в положении полусцепления и одновременно нажимают на тормоз, в результате – преждевременно сгоревший диск сцепления. При торможении педаль сцепления должна быть выжата в пол, тогда проблем не возникнет.

При эксплуатации автомобиля желательно обратить внимание на еще один момент. Диафрагменная пружина и выжимной подшипник не любят, когда педаль сцепления выжимается слишком долгое время

Рекомендуется не оставлять ее в таком положении более, чем на 30 секунд. Нужно понимать, что сам диск сцепления при этом не горит, а вот подшипник и пружина испытывают излишние нагрузки, что приводит к их преждевременному износу, что тоже негативно сказывается на долговечности сцепления.
