Установка и настройка спортивного распредвала своими руками

Устройство и принцип работы распредвала

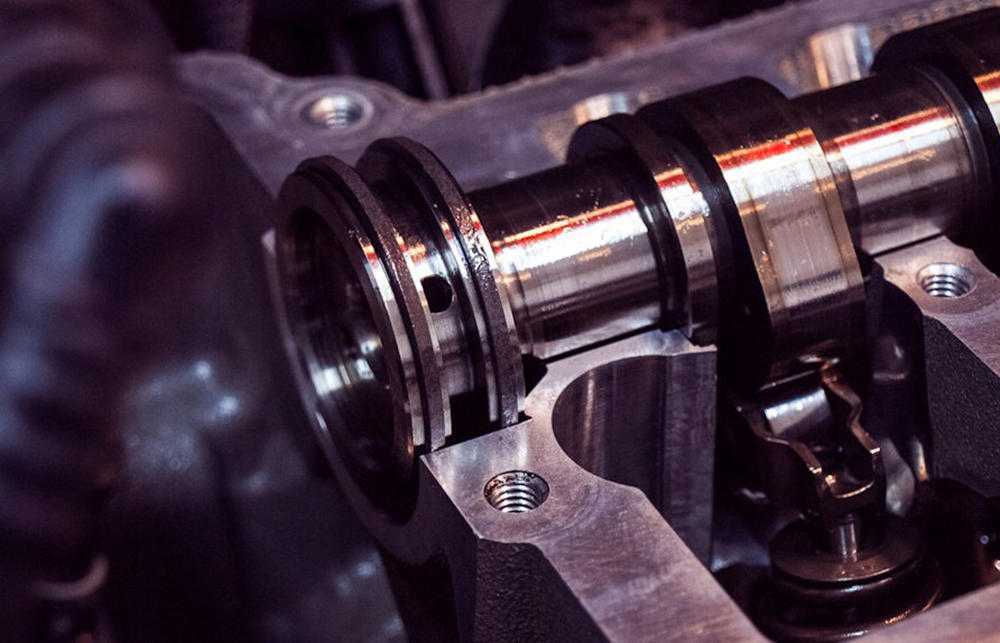

Устройство распредвала

1 – распредвал для впускных клапанов; 2 – распредвал для выпускных клапанов; 3 – упор; 4 – рабочая (верхняя) часть кулачка; 5 – шейка распредвала; 6 – нижняя часть кулачка.

Конструкция распредвала обычно цельная, весь он выточен из одной металлической заготовки. Можно выделить несколько важных элементов:

Кулачки. Так называют выступы в форме капли, «нанизанные» на ось вала. Их функция – постоянный контакт с толкателями клапанов, причем для каждого клапана предназначен свой отдельный кулачок. При повороте вала выступ «капли» нажимает на толкатель, открывая клапан в строго определенный момент на заданное время.
Опорные шейки. Это участки вала, оснащенные подшипниками, на которые он, собственно, и опирается при установке на двигатель. Торцы вала оснащены сальниками для герметизации стыка с корпусом двигателя.
Масляные каналы. Это отверстия, через которые моторное масло подходит к элементам распредвала, испытывающим самое большое трение: опорным подшипниками и кулачкам. Без моторного масла в таком режиме работы распредвал прослужил бы совсем недолго.

В редких случаях кулачки «нанизаны» на вал, так что получается не цельная, выточенная из одной болванки конструкция, а сборная система. В настоящее время такие распредвалы встречаются редко.

Принцип работы

Принцип работы распредвала в ГРМ

Распредвал – компонент системы ГРМ (газораспределительного механизма) двигателя. Он приводится в движение ременной, цепной или зубчатой передачей от коленвала двигателя, а значит, работает синхронно с поршнями и другими элементами мотора.

Существует закономерность: на два полных оборота коленвала приходится один оборот распредвала. Причина – в механизме открытия клапанов. В двигателе два цикла из четырех проходят при закрытых клапанах, поэтому нужен один оборот распредвала для их открытия.

Вращаясь синхронно с оборотами двигателя, распредвал открывает клапана подачи воздуха и выхода выхлопных газов на определенное время, которое зависит от настроек двигателя. Дополнительные регулировки того, как работает двигатель, реализуются с помощью дроссельной заслонки, управления системой впрыска и т.д.

Ниже, на видео-уроке, детально описано принцип работы газораспределительного механизма (ГРМ) и роль распредвала в нем.

Какие и для чего существуют распредвалы

И никогда бы речь не шла о том, как подобрать распредвал, если бы все водители ограничивались тем, что имеют на авто с конвейера – двигатель стандартной комплектации со стандартными показателями мощности.

Но, водители ведь тоже люди, а значит, каждый из нас имеет свой характер, и хочет двигаться на автомобиле, в соответствие с основными чертами своего характера. Кто-то спокойно и без лишней суеты на дороге. А кому-то подавай драйв, резкий уход вперед на светофоре, ветер в лицо на трассе.

Собственно, отсюда и возникает необходимость в тюнинге двигателя, одним из основных факторов которого является замена штатного на спортивный распредвал. И очень часто «горячие» парни задают вопрос о том, как выбрать распредвал из массы предложений на сегодняшнем рынке запасных деталей для ремонта и тюнинга авто.

И если машины импортного производства обладают достаточно мощными двигателями, то на просторах нашей страны чаще всего ищут спортивный распредвал на классику. Даже порой и не для особого драйва, а для улучшения характеристик двигателя.

Ведь замена распредвала, по сути своей формирует характер работы вашего двигателя, определяя скорость подъёма и продолжительность открытия клапанов.

Как правило, распредвал расположен в верхней части головки блока цилиндров. Это сегодня. Ранее на двигателях применялся, так называемый, низовой распредвал. Количество распредвалов зависит от количества цилиндров двигателя и рядности цилиндров двигателя.

Почему возникает такой спрос на спорт распредвал? Ответ прост. Они обеспечивают наиболее оптимальную подачу заряда воздушно-топливной смеси в цилиндры, за счет увеличения высоты подъёма клапанов.

Плавность профиля кулачков у тюнинг распредвала обеспечивает наиболее надёжную работу ГРМ. Кроме того, у спортивного распредвала есть характерная особенность – он увеличивает границу детонации. Т.е это движение без характерного «стука пальцев», так знакомого водителям классических отечественных моделей авто.

Типы размещения распредвала в двигателе

В зависимости от типа двигателя в нем может находиться один, два и даже четыре вала газораспределительного механизма. Чтобы легче было определить тип ГРМ, на крышку головки блока цилиндров наносится следующая маркировка:

SOHC. Это будет рядный или V-образный мотор с двумя или тремя клапанами на один цилиндр. В нем распредвал будет один на ряд. На его стержне имеются кулачки, управляющие фазой впуска, а немного смещенные – отвечающие за фазу выпуска. В случае моторов, выполненных в форме V, таких валов будет два (по одному на ряд цилиндров) или один (помещается в развал между рядами).

DOHC. Эта система отличается от предыдущей наличием двух распредвалов на один ряд цилиндров. В этом случае каждый из них будет отвечать за отдельную фазу: один – за впуск, а другой – за выпуск. На однорядных моторах валов ГРМ будет два, а на V-образных – четыре. Такая технология позволяет уменьшить нагрузку на вал, что увеличивает его ресурс.

Газораспределительные механизмы также отличаются по размещению валов:

Боковое (или нижнее) (двигатель OHV или «Толкателя»). Это старая технология, которая использовалась в карбюраторных моторах. Среди преимуществ такого типа – простота смазки движущихся элементов (размещается прямо в картере двигателя). Основной недостаток – сложность обслуживания и замены. В этом случае кулачки давят на толкатели коромысла, а те передают движение на сам клапан. Такие модификации моторов малоэффективны на повышенных оборотах, так как в них присутствует большое количество элементов управления моментом открывания клапанов. Из-за повышенной инерции страдает точность фаз газораспределения.

Верхнее (OHC). Такая конструкция ГРМ используется в современных моторах. Этот узел легче обслуживать и ремонтировать. Один из недостатков – сложная система смазки. Масляный насос должен создавать стабильное давление, поэтому необходимо пристально следить за интервалами замены масла и фильтра (о том, на что ориентироваться, определяя регламент таких работ, рассказывается здесь). Такое устройство позволяет использовать меньше дополнительных деталей. В этом случае кулачки воздействуют непосредственно на толкатели клапанов.

Стандартный распредвал

Подъем 16 клапанного распредвала — 7,55 мм, угол открытия клапана — 273 град. перекрытием клапанов 0,3 мм.

Не самый главный параметр при выборе распредвала, характеризует максимальную величину подъема клапана и, как следствие, выталкивание/всасывание большего количества топливо-воздушной смеси из камеры сгорания в единицу времени. Мы назвали его не самым главным, потому что есть и другие способы увеличить количество смеси попадающей в цилиндры через клапана (например, установка клапанов большего диаметра). Большой подъем предпочтителен для высокооборотистых и большеобъемных двигателей.

Полнобазный распредвал, не полнобазный распредвал

Подъем распредвала определяется по формуле Подъем=А-Б где А -расстояние от от оси распредвала до вершины кулачка, Б — расстояние от заводской базы до оси распредвала. Как в

идно из формулы, увеличить подъем распредвала можно либо увеличив А, либо уменьшив Б. Когда заготовка не позволяет дальше увеличивать расстояние А (нехватает «мяса», обычно когда распредвал изготавливается из стандартной заготовки), начинают уменьшать расстояние Б и появляется расстояние Б1, и, как видно из формулы, подъем распредвала увеличивается. При установке неполнобазного распредвала, что бы компенсировать появившийся зазор между базой и клапаном, используют так называемые «подпятники» или «таблетки» — это набор кружочков определенной толщины . Использование неполнобазных валов в спорте крайне не желательно, так как общая конструкция с появлением лишних деталей теряет надежность.

Виды

В основном распредвалы не имеют кардинальных отличий друг от друга. Кардинально в разных моторах отличаются газораспределительные механизмы. Например, в системах ОНС распределительный вал устанавливается в головку блока цилиндров (над блоком), и непосредственно приводит в движение клапаны (или через толкатели, гидрокомпенсаторы).

В газораспределительных механизмах типа OHV распредвал находится рядом с коленвалом внизу блока цилиндров, а клапаны приводятся в движение через штанговые толкатели. В зависимости от типа ГРМ в головке блока цилиндров может устанавливаться либо один, либо два распределительных валов на ряд цилиндров.

Распредвалы между собой отличаются типом кулачков. Одни имеют более вытянутые «капли», а другие наоборот менее вытянутую форму. Такая конструкция обеспечивает разную амплитуду движения клапанов (одни имеют больший интервал открытия, а другие открываются на дольше). Такие особенности распредвалов предоставляют широкие возможности к тюнингу моторов за счет изменения момента и количества подачи ВТС.

Среди распредвалов для тюнинига различают:

Низовые. Обеспечивают мотору максимальный крутящий момент на более низких оборотах, что отлично подходит для городского режима.
Низ-середина. Это золотая середина между нижними и средними оборотами. Такой распредвал часто используется на машинах для дрэг-рэйсинга.
Верховые. В моторах с такими распредвалами максимальный крутящий момент доступен на максимальных оборотах, что положительно сказывается на максимальной скорости авто (для езды по трассе).

Помимо спортивных распредвалов также существуют модификации, которые открывают обе группы клапанов (и впускные, и в соответствующий момент выпускные). Для этого на распредвале используется две группы кулачков. В системах ГРМ типа DOHC устанавливаются индивидуальные распредвалы для впускных и для выпускных клапанов.

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

естественным износом элемента;
низким давлением масла в смазочной системе;
использованием низкокачественных масел;
дефицитом масла в системе;
нарушением температурного режима работы двигателя;
механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

механическая поломка компонентов;
износ подшипников;

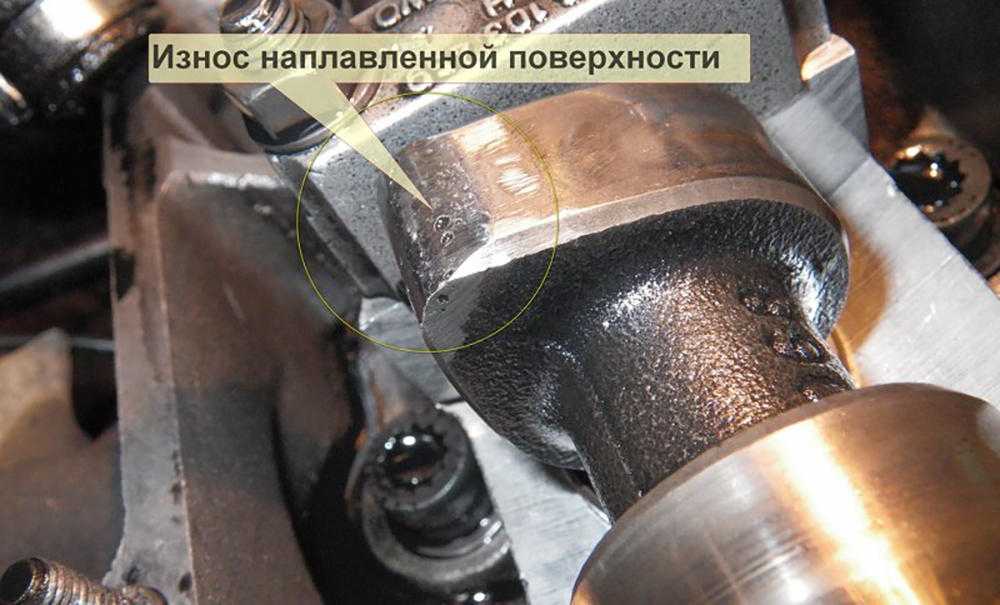

износ кулачков;
деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Стоимость нового распределительного вала

В зависимости от типа и марки двигателя новые распредвалы стоят по-разному. Цены варьируются от 15 000 до 30 000 рублей. Естественно, это средняя стоимость оригинальных распредвалов для авто средней ценовой категории иностранного производства.

Но стоимость распредвала – это только половины истории при его неисправности. Ведь его еще предстоит заменить. Вот здесь разброс цен действительно не имеет границ. Все, конечно, зависит от марки, модели, года выпуска автомобиля и места, где будут проводиться работы. Сами понимаете, что у официалов замена распредвала влетит в огромные деньги. У частника в гараже эта работа может стоить в 5 раз дешевле. Но в этом случае есть риски по качеству предоставленных услуг.

Так что если вашей машине нужна замена распредвала, вы должны тщательно подходить к вопросу выбора места ремонта, поскольку это касается двигателя вашего автомобиля, который может быть серьезно поврежден в случае неправильной замены распределительного вала.

Кроме того, не забывайте, что во многих автомобилях добраться до распредвала очень тяжело из-за конструктивных особенностей транспортного средства. Именно поэтому в таких авто стоимость замены распредвала не может быть низкой, поскольку для этого необходимо слишком много времени. И если вы владелец такого авто и вам объявляют недорогой ценник по замене, то стоит призадуматься, будет ли в таком сервисе оказана действительно качественная услуга.

Может быть, не стоит рисковать? Ведь в итоге ваша экономия может выйти вам боком. Согласитесь, мы же не настолько богаты, чтобы экономить. Сами знаете, скупой обычно платит дважды. Особенно когда речь идет о сложном устройстве, которым является автомобиль.

Принцип работы и устройство гибридных двигателей

Современные инженеры подробно объясняют, что же такое мотор-гибрид в машине. Двигатель представляет собой систему из бензиновой (дизельной) и электрической силовых установок. Для полноценной работы цепи задействуются другие узлы с компьютерным управлением.

Полная конструкция гибрида

Понять, как же работает современный гибридный автомобильный двигатель, поможет описание его устройства. Мотор состоит из:

двигателя внутреннего сгорания. Конструкция детали разрабатывалась так, чтобы облегчить вес, минимизировать затраты топлива и количество вредных выбросов;
электрического двигателя. Он сгенерирован с топливным баком и может вырабатывать энергию для заряда АКБ. Деталь встраивается в силовую систему или располагается отдельно. Есть модели с двумя вариантами размещения;
трансмиссии. В зависимости от типа гибрида существуют интегрированные коробки передач, КПП с механикой или автоматическим управлением. Некоторые детали работают по принципу плавной нагрузки;
топливного бака. Обеспечивает подачу топлива в ДВС;
аккумуляторы. В гибридных машинах устанавливаются две батареи – высоковольтная для работы мотора и на 12 В для запитки бортовой системы. Системы запускаются от аккумулятора стандартного типа – высоковольтный и инвертор функционируют только при постоянном охлаждении;
инвертор. Нужен для преобразования тока, идущего от высоковольтного аккумулятора в переменный трехфазный для электромотора, регулировки распределения энергии;
генератор. Работает по принципу электрического агрегата, производит электроэнергию.

Функционирование двигателя-гибрида

Принцип бесперебойной работы современного гибридного двигателя основывается на отдельном или одновременном функционировании ДВС и электромотора. Для управления системой применяется бортовой компьютер. Прибор по режиму движения определяет вид активного силового агрегата:

на городских дорогах требуется электродвигатель с небольшой мощностью;
при езде на загородном шоссе задействуется топливный мотор;
в смешанном режиме (периодические остановки и ускорения) агрегаты работают вместе.

Потеря динамики разгона

Со временем ДВС теряет мощность, соответственно, автомобиль хуже разгоняется, потребляет больше топлива. Если снижение динамики – результат естественного износа двигателя, то это нормальное явление. Вмешиваться необходимо, когда потеря мощности достигает 20 % и более. Не почувствовать это сложно.

Помимо износа ДВС, на динамику разгона влияет масса других неисправностей:

выход из строя, некорректная работа систем питания и зажигания;
использование некондиционного топлива;
неисправности трансмиссии, например когда пробуксовывает сцепление.
высокое противодавление выхлопных газов в выпускном тракте, вызванное забитым катализатором.

Существует множество других причины потери динамики, но в любом случае это повод для вмешательства. Без диагностики тут не обойтись.

Причем здесь спортивный распредвал

А для чего же нам нужен распредвал, да еще спортивного типа. Оказывается, все очень просто и логично. Ведь графический показатель крутящего момента (кривая) напрямую зависти от параметров газораспределения. Их еще называют «фазами газораспределения». Которые подразумевают под собой время и величину открытия клапанов в двигателе. А как известно, из устройства двигателя данные величины зависят от профиля кулачков распределительного вала, и их угла поворота. В связи с этим большинство серийных автомобилей имеют некий усредненный показатель фаз газораспределения. Так как простому обывателю необходимо, чтобы на нижних передачах автомобиль мог уверенно тронуться с места, а при движении на средних и высоких скоростях расход топлива и приемистость двигателя имели эффективные показатели.

Распредвал влияет на всю работу двигателя

Тем же, кто не видит себя вне скоростного и динамичного автомобиля, просто необходимо заменить штатный распредвал на другой тюнингованый. Их не редко еще называют спортивными.

Работа мотора

Чтобы лучше понять принцип работы, нужно в деталях разобрать, из чего состоит двигатель автомобиля.

Корпусом является блок цилиндров. Внутри него находятся каналы, охлаждающие и смазывающие мотор.

Поршень — это не что иное, как пустотелый металлический стакан, наверху которого находятся канавки колец.

Поршневые кольца, расположенные внизу, маслосъемные, а наверху — компрессионные. Последние обеспечивают хорошее сжатие и компрессию воздушно-топливной смеси. Их применяют как для достижения герметичности камеры сгорания, так и в качестве уплотнителей для предотвращения попадания туда масла.

Кривошипно-шатунный механизм ответственен за возвратно-поступательную энергию движения поршней на коленчатый вал.

Итак, понимая из чего состоит автомобиль, в частности, его двигатель, разберемся в принципе работы. Топливо сперва попадает в камеру сгорания, перемешивается там с воздухом, свеча зажигания (в бензиновом и газовом вариантах) выдает искру, воспламеняя смесь, или же смесь воспламеняется сама (в дизельном варианте) под действием давления и температуры. Сформированные газы заставляют поршень двинуться вниз, передавая движение коленчатому валу, из-за чего он начинает вращать трансмиссию, где движение передается колесам передней, задней оси или обеим сразу, в зависимости от привода. Немного позже коснемся и того, из чего состоит колесо автомобиля. Но обо всем по порядку.

Салон автомобиля или зона комфорта

Салон современного автомобиля обладает высоким уровнем комфорта, за счет множества систем автомобиля. Устройство кондиционирования обеспечивает создание комфортного микроклимата в салоне автомобиля в независимости от погоды на улице. На некоторых моделях автотранспорта установлен многозонный климат контроль, который организовывает микроклимат для каждого отдельного пассажира.

Сиденья автомобиля стало иметь множество регулировок, так что любой водитель или пассажир может настроить сиденья под себя для комфортной посадки. А также в сиденьях имеются функции подогрева, охлаждения и даже массажа. Многие автомобили на данный момент оборудуются датчиками света и дождя, что, несомненно, создает комфорт водителю.

И не стоит забывать о вспомогательных системах: парковочный радар, обзорные камеры по периметру автомобиля, помощник при парковке. Мультимедийные устройства позволяют не только прослушивать аудио-файлы, но и также просматривать видео и имеют выход в интернет, во многих системах установлен bluetooth, что позволяет производить общение по телефону с помощью мультимедиа, не отвлекаясь от управления транспортным средством.

Кулачка — распределительный вал

Кулачки распределительного вала обеспечивают точное перемещение поворотного стола и подачу контактных пружин на сварку, подачу и обрезку проволочных контактов, формовку контактов и сброс готового изделия.

Кулачки распределительного вала и другие трущиеся поверхности должны быть обработаны до их цемент. Исправление оси вала в процессе механической обработки после термических операций производится неоднократной правкой.

Кулачки распределительного вала воздействуют непосредственно на коромысла.

Кулачки распределительного вала действуют на рычаги 8, которые, поворачиваясь на сферической головке регулировочного болта / /, другим концом нажимают на стержень клапана и открывают его. Регулировочный болт ввернут во втулку 10 головки цилиндров и стопорится контргайкой. Закрывается клапан двумя пружинами. Этой же цепью приводится во вращение ведомая звездочка 13 привода масляного насоса и прерывателя-распределителя зажигания. Для уменьшения колебаний цепи служит успокоитель 12, закрепленный на торце двигателя.

Кулачки распределительного вала обрабатываются до устранения следов износа и придания им требуемого профиля и положения. Шероховатость рабочих поверхностей кулачков после шлифования должна иметь Ra 0 63 мкм. Профиль кулачка после обработки должен обеспечивать заданный закон движения клапана. При шлифовании кулачков распределительный вал базируется по центрам и шпоночной канавке, а валы двигателей ВАЗ-по центрам и штифту.

Кулачкам распределительных валов двигателей СМД-14, Д-50, Д-37 М придают небольшую конусность, благодаря которой толкатель во время работы поворачивается вокруг своей оси и его износ выравнивается по всей опорной поверхности.

Усилия от кулачка распределительного вала к клапану или штанге передает толкатель, изготовленный из стали или чугуна. Рабочую поверхность толкателей для повышения их долговечности закаливают и шлифуют. Износ будет меньше, если толкатели чугунные, а распределительный вал стальной. Если толкатель и вал стальные, то на тарелку толкателя наплавляют отбеленный чугун.

При этом кулачки распределительного вала совершают следующие операции: открывают верхнюю заслонку питателя и одновременно арретируют коромысло, открывают заслонку ковша ( идет выдача порции) и открывают нижнюю заслонку питателя — предварительно отмеренная порция продукта пересыпается из питателя в ковш для точного взвешивания; открывают заслонку вибратора.

Стенки цилиндров и кулачки распределительного вала дополнительно смазываются направленным разбрызгиванием из отверстий нижних головок шатунов. Фильтр грубой очистки пластинчатый, с рукояткой для ручной очистки элемента.

В этом случае кулачки распределительного вала не нажимают на толкатели и оба клапана закрыты.

Толкатель передает движение от кулачка распределительного вала к клапану непосредственно или через штангу и коромысло. Цилиндрические толкатели применяют в механизмах газораспределения с верхним расположением клапанов, грибообразные — преимущественно при нижнем расположении клапанов.

Кривошипы коленчатого вала и кулачки распределительного вала конструктивно расположены таким образом, чтобы при работе двигателя коленчатый вал по возможности испытывал равномерную нагрузку по всей длине и рабочие ходы в отдельных цилиндрах чередовались через равные углы поворота коленчатого вала.

Один толкатель перемещается от кулачка распределительного вала и передает движение на другой толкатель к исполнительному механизму. Длина и конфигурация шарикового привода определяются взаимным расположением распределительного вала и исполнительного механизма. При профилировании кулачков необходимо стремиться к тому, чтобы, не понижая производительности, движение ведомого механизма автомата осуществлялось плавно без толчков. Кулачки, спрофилированные по синусоидальному закону движения, наиболее предпочтительны, так.

Подача вертикальных суппортов осуществляется кулачками распределительного вала через систему рычагов. В исходное положение суппорт возвращается пружинами.

Для одного и того же кулачка распределительного вала сопротивление изнашиванию изменяется в зависимости от радиуса кривизны вершины. По мере притупления вершины уменьшаются контактные напряжения между кулачком и тарелкой толкателя и понижается интенсивность изнашивания.

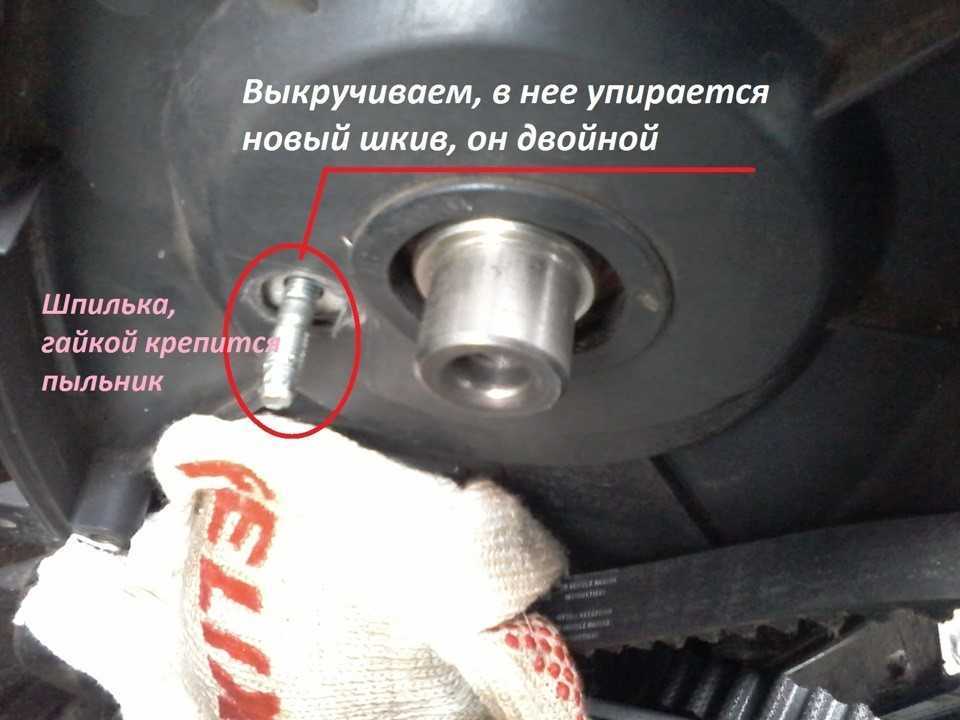

Лада Гранта Бортжурнал Спорт-шкив РВ разрезной шкив распредвала

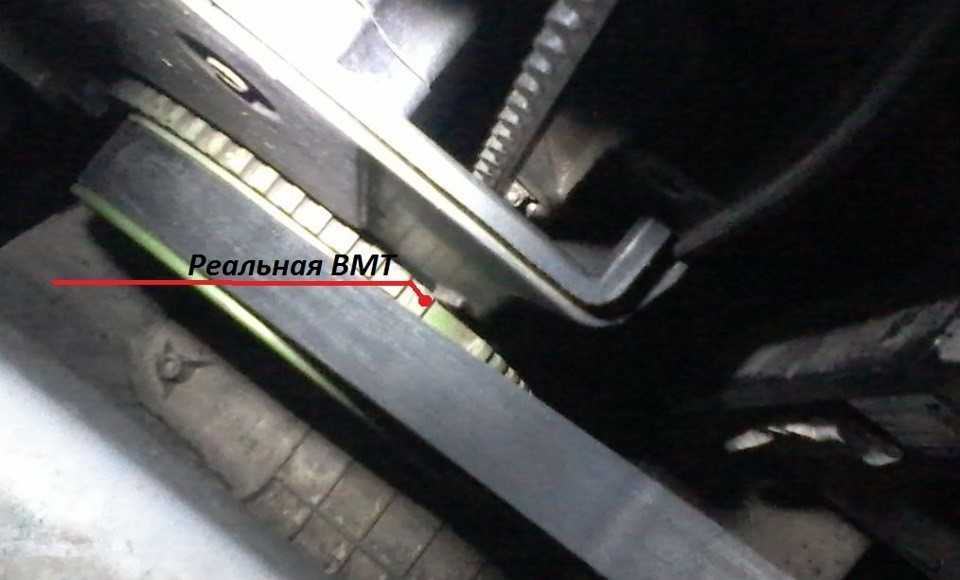

У меня ВМТ здесь. На других авто может быть немного подругому. +- трагедии нет. Большинство и не заметит потерь

Все началось , продолжилось и наконец пришли к этой теме про шкив.Так вот, ни для кого ни секрет, что новый ремень это новый ремень, а старый это растянувшийся, который тянет следом метки ( сбивает метки ) и ничего с этим не поделать на стоке.Поменял значит я ремень ГРМ, и в итоге пригляделся, а в метку то на РВ я не попадаю, на пол-зуба, по сравнению со старым ремнем, где я выставил наконец то метки впервые за многие и многие тыс км. И что делать ? Машина опять затупила немного, ну чувствую, не то короче . И тут натыкаюсь на темы про резрезные шкивы, коих полным полно в инете включая видосы :

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

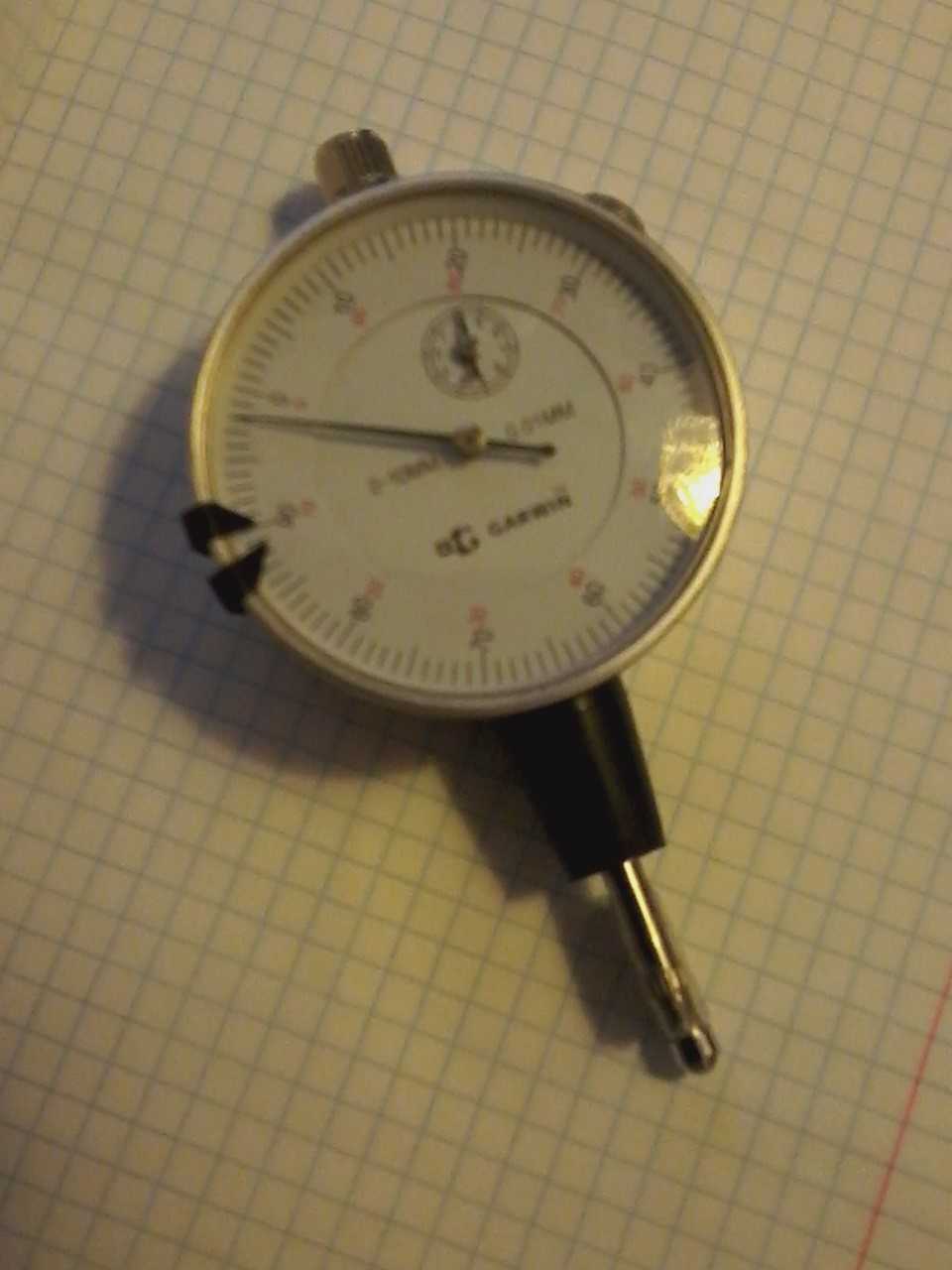

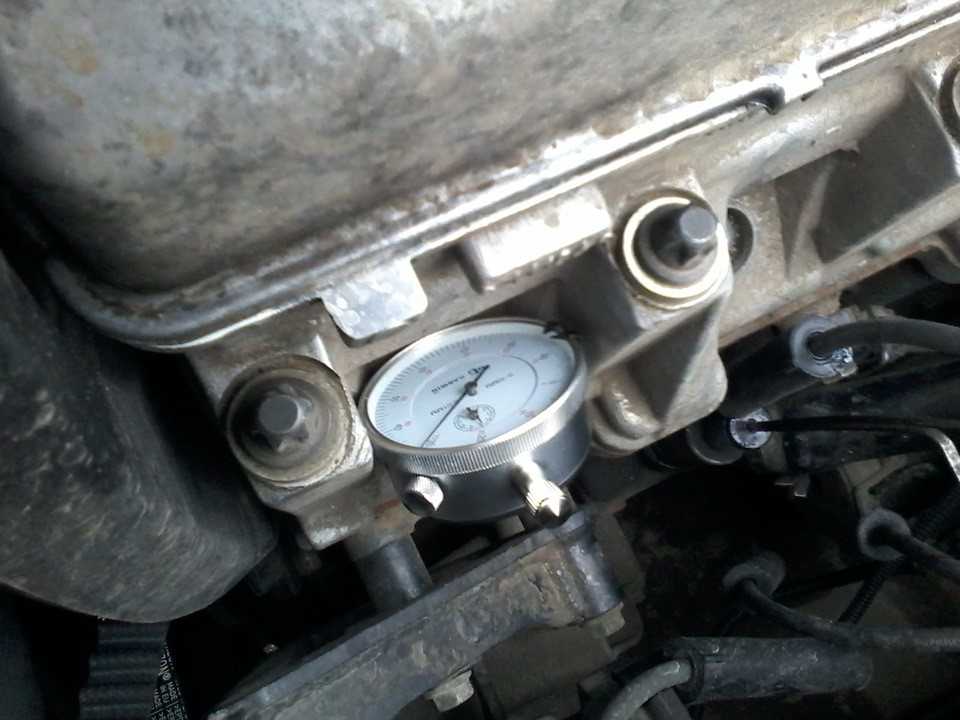

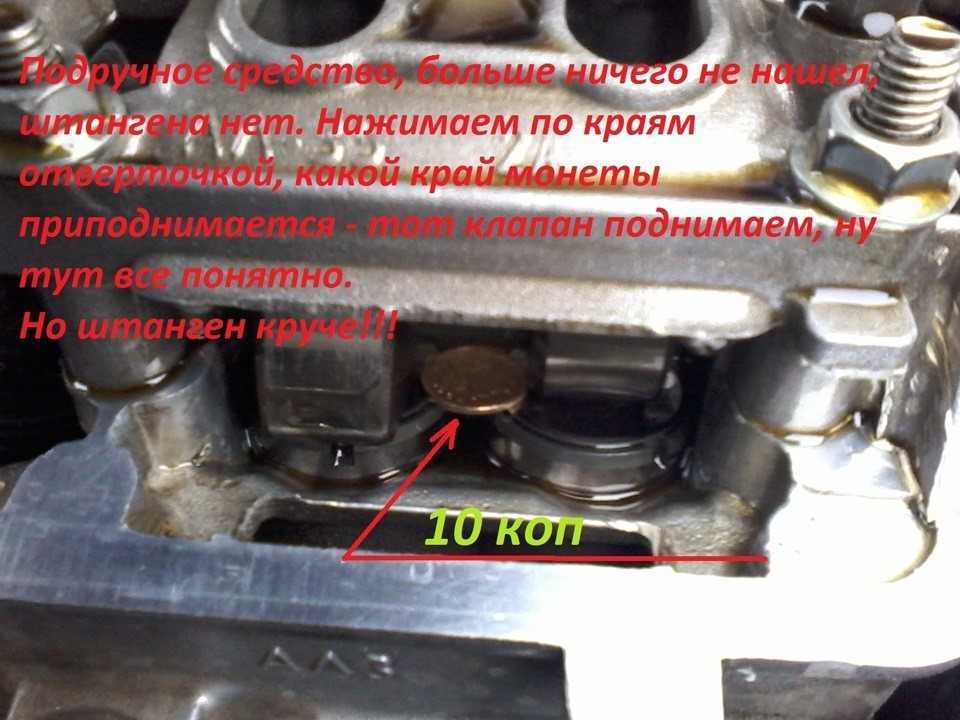

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.Поворачивая распредвал относительно коленвала по ходу вращения (на опережение), увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.Поворачивая распредвал относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в +_ больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.

И начал я искать шкив. Обошел все магазины и рынки в районе и в соседних. Нет нигде и не слыхали! Вот в такой деревне я живу. Нашел в интернете. Но это ждать, заказывать и тд. Мне не терпелось. Нашел интернет магазинчик в Рязани. Позвонил, в наличии есть, НО заказ от 1000р, предложили альтернативу-в магазине розничном, куда они доставляют товар, он же пункт самовывоза, есть в наличии, но подороже встанет. Согласился, поехал ( 100км ), купил ( 700р )Далее, нам нужно выставить ВМТ реальный. Пригодился мне нутромер мой, который из ЭТОЙ ТЕМЫ , а точнее нам надо индикатор. нашел уплотнительную резинку от компрессометра, она для свечного колодца, надел ее на индикатор наш, нарастил шток( короткий родной ), который должен упираться в поршень, стрелочка реагирует, перепроверил 10 раз. Все сходится, ВМТ найден! Ну а далее все по схеме, текст выше. Все просто. Конечно условия не идеальны, все «на коленках», впервые, подручные средства, но лучше чем было однозначно!

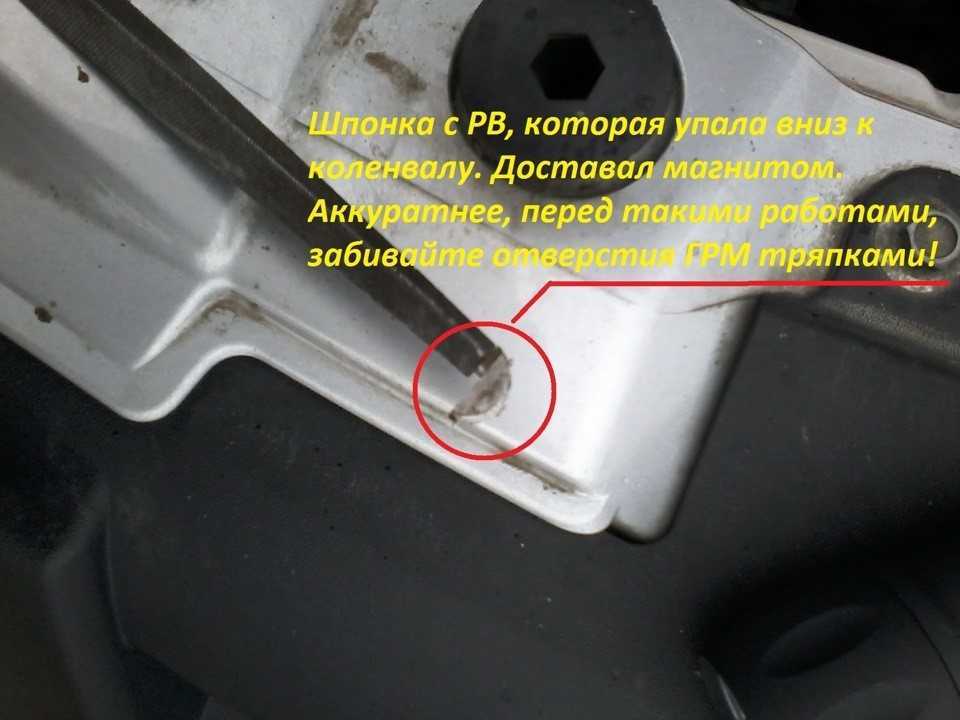

По шпонке РВ. Многие мучаются, когда одевают шкив. Мажем шпонку герметиком и приклеиваем к РВ, все можно спокойно одевать шкив!
