Назначение
Благодаря своему военному назначению, автомобиль обзавёлся некоторыми деталями, которые нечасто встретишь на обычном транспорте. Например, лебёдкой. Мощность более 100 кН. Хотя она и расположена под кузовом автомобиля, сцепное устройство на тросе выведено назад. Работать может в автоматическом режиме (на основе электромотора) или в ручном. Кроме существующей, по желанию заказчика можно установить и вторую лебёдку — спереди.
Имея немалый собственный вес и хороший мотор (о котором ниже), МАЗ 6317 нашёл своё применение на аэродромах. Он буксировал самолёты. Его использовали в МЧС (как пожарный автомобиль) и в других местах, где требуется возможность передвижения по колее до 70 см. Или где дороги оставляют желать лучшего. Из военного применения можно отметить шасси с установкой залпового огня. Из-за него автомобиль прозвали «белорусским ГРАДом». Напомним, что оригинальный комплекс монтируется на шасси грузовика «УРАЛ».
При этом белорусы пошли дальше русского варианта. На одном шасси могут работать два комплекса, не мешая друг другу.
Особенности МАЗ-543М
В 1976 году появилась новая, самая популярная модификация МАЗ-543. Прототип модели, которая была названа МАЗ-543М, проходил испытания в течение 2-х лет. Данный автомобиль был принят на вооружение сразу же после своего дебюта. Данная модификация стала самой удачной в семействе МАЗ-543. Её рама была самой длинной в классе, а грузоподъёмность автомобиля была повышена до 22,2 тонн. Самое интересное в этой модели было то, что все узлы и агрегаты были абсолютно идентичны узлам других моделей семейства МАЗ-543.
Самые мощные советские пусковые системы, зенитные пусковые системы и различные артиллерийские комплексы устанавливались именно на шасси МАЗ-543М. Также на это шасси устанавливались различные специальные надстройки. За всё время выпуска модификации МАЗ-543М было выпущено более 4 500 единиц автомобилей.
Большой интерес представляет перечень специфических средств обеспечения, установленных на шасси МАЗ-543М:
- Передвижные общежития, предназначенные для проживания 24 человек. В данных комплексах имеются системы вентиляции, микроклимата, водоснабжения, связи, микроклимата и отопления;
- Передвижные столовые для боевых расчётов.
Данные автомобили использовались в отдалённых районах СССР, где не было населённых пунктов и мест для проживания.
В 1986 году лицензия на сборку МАЗ-543 была продана китайской компании Wanshan, которая выпускает их до сих пор.
Модификации
Балластный тягач МАЗ-537А имел грузовую платформу для размещения балласта, причём его использование в качестве бортового грузовика предусмотрено не было. Кроме того, он имел лебёдку, отсутствующую на базовой модификации. МАЗ-537Б должен был стать пусковой установкой оперативно-тактических ракет, но из-за недостаточно прочной рамы в серию не пошёл. МАЗ-537В получил смещённое назад сцепное устройство, позволившее буксировать стартовую установку БПЛА «Ястреб». МАЗ-537Г отличался от оригинального тягача только наличием штатной лебёдки.
МАЗ-537Д должен был буксировать прицепы со специальным оборудованием. Для обеспечения его работы на грузовик установили генератор, приводимый от коробки отбора мощности. МАЗ-537Е, предназначенный для работы с активными полуприцепами, имел генератор привода колёс полуприцепа, также питаемый от коробки отбора мощности. Подъёмный кран МАЗ-537К большого распространения не получил, экспортный вариант танкового транспортёра МАЗ-537Т оказался слишком дорогим в производстве.
МАЗ-537П был модернизацией серии «А», с которой убрали лебёдку – как выяснилось, при эксплуатации её применяли очень редко. МАЗ-537Р был попыткой создать гражданскую версию для строительства нефтепроводов. Он должен был эксплуатироваться в паре с прицепом-роспуском и перевозить трубы.
МАЗ 543 — диковинная новинка
В результате всех трудов, официальная презентация нового автомобиля — МАЗ 543 правительству, народу и иностранным журналистам состоялась 07.11.1962 г., прямо во время ежегодного военного парада. Водители-механики МАЗ 543, очевидцы парада потом утверждали, что люди на улицах с восхищением и удивлением смотрели вслед проезжающей колонне, чувствовалось всеобщее единение и гордость за страну. На поток автомобили этой серии были поставлены спустя 3 года, а еще через год армия взяла их на вооружение.
Устройство МАЗ 543 было простым, но достаточно эффективным относительно тех задач, которые были поставлены перед конструкторами минского завода. Новые шасси оснащались усовершенствованным 12-ти цилиндровым дизельным мотором из серии Д12-525, говоря о котором невозможно не вспомнить его прототип — военный танковый мотор В2, появившийся на свет еще во время ВОВ. 525 серия двигателей Д12 выпускалась Барнаульским заводом и активно использовалась инженерами МАЗ на колесных шасси того времени, в том числе и на МАЗ 537.
Однако в отличие от предыдущей версии двигатель МАЗ 543 имел систему прямого впрыска топлива, двойную систему пуска, масляный радиатор, 2-х ступенчатый очиститель воздуха, предпусковой подогрев ПЖД-600Е. Цилиндры располагались V-образно с углом развала равным 60 градусов. Расход топлива данного дизеля составлял 39 литров на 100 км., а мощность — 525 л.с. при частоте вращения коленвала — 2100 об/мин. с максимальным крутящим моментом 220 кГм при 1200-1300 об/мин.
Гидромеханический привод автомобиля был оснащен полностью автоматизированной 4-х ступенчатой планетарной коробкой переключения передач и 1-ступнечатым комплексным гидротрансформатором. КПП имела 4 ступени: 3 передних передачи и одну заднюю. Карданные валы (общее количество 19 штук) имели разное исполнение: 2-х шарнирные с игольчато-образными и 1-шарнирные с зубчатыми подшипниками.
Неожиданное решение по выбору компоновки кабины МАЗ-543
Новый ракетный комплекс, получивший название «Темп-с», имел очень длинную ракету (12 380 мм), поэтому длины шасси явно не хватало. Было принято решение сделать специальную выемку посередине кабины, но реализовать это не удалось. Так как оставалось только удлинять раму, главный конструктор Шапошников принял весьма смелое и неординарное решение – разделить большую кабину на две изолированных, между которыми размещалась головная часть ракеты.
Хотя сразу же нашлось множество скептиков, утверждавших, что недопустимо использовать для кабины материал, напоминающий пластик, проведённые испытания кабины доказали обратное. Во время проведения испытаний под ударной нагрузкой развалился испытательный стенд, а сама кабина уцелела.
Специально для кабины были разработаны навесные бронепластины. Так как МАЗ-543 должен был в обязательном порядке вписываться в железнодорожный формат, кабины получили по 2 места каждая, причём места располагались не в ряд, а друг за другом.
Мелкосерийные версии 543-го МАЗа
В различные годы выпуска модели на базе стандартного шасси МАЗ-543М выпускались некоторые мелкосерийные версии. Они не получили широкого выпуска, однако производились по специальным заказам и предназначались для узкоспециализированных задач.
МАЗ-543Б – специальное шасси для размещения модернизированной ракетной пусковой установки 9П117М комплекса 9К72. Для того, чтобы производить монтаж данного оборудования, было произведено изменение строения некоторых узлов. Чтобы можно было разместить более длинное в целом оснащение. Кабина у этого грузовика осталась одна, как у МАЗ-543М, с левой стороны, а грузоподъёмность была установлена на отметке в 19,6 тонн. Машину использовали для монтажа длинной и тяжёлой техники. Всего было выпущено около 250-ти единиц данной техники.
МАЗ-543В – грузовик семейства «Ураган», на котором была впервые опробована компоновка не с двумя кабинами, а с одной, смещённой влево. Реализованная в дальнейшем в основной модели МАЗ-543М. В общей сложности, Минским автозаводом было сделано 233 экземпляра модификации МАЗ-543В.
МАЗ-543П, Д, Т
Для выполнения всевозможных вспомогательных военных задач была разработана модель МАЗ-543П. Данный вариант армейского четырёхосного шасси использовался для обучения солдат, а также для транспортировки артиллерийских орудий, различного специального оборудования и тяжёлых прицепов.
Интересный вариант – МАЗ-543П с гидрофицированным навесным оборудованием «Периметр», предназначенным для самоокапывания. Это оборудование позволяло за несколько часов вырыть «окоп», в который огромная машина помещалась целиком.
Расположенный сзади стальной нож-бульдозер с гидроприводом срезал 10-сантиметровую верхнюю часть грунта. Земля откидывалась на прицепной резиновый фартук. На нём грузовик отвозил до трёх кубометров грунта в другое место, сбрасывал его и возвращался обратно. Через несколько часов работы машина полностью «пряталась» под землю и надёжно маскировалась сверху.
Единичными версиями стали: Д (с многотопливным штатным дизелем) и Т (для использования в тропической, горной и пустынной местности).
Пожарный МАЗ-543 (АА-60(543)-160, АА-60(7310)-160.01и АА-70(7310)-220)
Особенного внимания заслуживает специальная модификация «Урагана», предназначенного для использования в качестве пожарной машины. Данная автомашина была создана для использования сугубо на аэродромах и в аэропортах. Из-за громоздкой конструкции такой пожарный автомобиль не подходит для применения в городских условиях.
Пожарный МАЗ-543 имеет на борту цистерну с водой на 12 000 литров и резервуар для пены на 900 литров, которые позволяют быстро гасить масштабные пожары на аэродромах. Лафетный ствол, который поднимался, опускался и поворачивался при помощи гидроцилиндров, выпускал струю воды 60 л в секунду на расстояние 70 метров, или 36 кубометров пены – на 40 м. Спереди на бампере и сзади снизу были устроены пеногенераторы с четырьмя насадками – каждый для тушения разлитого горючего.
Модификация АА-70(7310)-220 содержала третью ёмкость, на 3 тонны порошка – для порошкового тушения возгорания. Объём водной цистерны в ней был уменьшен до 9,45 тысяч литров.
Реализация данного проекта была достаточно успешной, поэтому некоторые единицы данной техники до сих пор состоят на службе.
Военные функции
Главным предназначением автомобиля МАЗ-7310 была транспортировка ракетных комплексов, после того как выяснилось, что тягач на колесном ходу справляется с задачей лучше, чем гусеничный транспортер. Минский завод был почти полностью переведен на производство ракетного шасси.
Специфика применения машины потребовала разделить цельную кабину на две боковые. Между ними образовалось пространство в которое укладывалась носовая часть баллистической ракеты. Рама также была вогнутой формы в средней части. Швеллерные поперечины имели полуэллиптическую конфигурацию, рассчитанную на погрузку баллистических ракет. Иногда для транспортировки особо крупных ракет использовалась сцепка из двух МАЗов, поскольку один автомобиль не мог осилить многотонный груз.
Достоинства и недостатки
Изначально разработанный прежде всего для нужд армии, автомобиль нашел свое место и в гражданской жизни, при этом сохранив свои военные повадки: отличная проходимость, простота конструкции и высокая надежность делают этот грузовик незаменимым в условиях плохих дорог или бездорожья. Показательным является факт, что широкое распространение внедорожные МАЗ-6317 получили в России в северных регионах, где они остаются одними из самых проходимых грузовиков в своем классе.
Но стоит отметить, что внедорожные качества не мешают его эксплуатации и на обычных дорогах: запаса мощности и тяги хватает для комфортной езды, машина хорошо управляется, расход топлива не сильно отличается от шоссейных собратьев. Единственный его минус при передвижении по дорогам – слишком жесткая подвеска, но с этим уже ничего не поделать, грузовик все-таки по большей части внедорожный.
Из недостатков водители отмечают некомфортный салон, спина устает от долгих поездок, руль сделан слишком большим и сама сборка салона оставляет желать лучшего. Владельцы более ранних грузовиков также жалуются на плохую покраску и антикоррозийную устойчивость.
В целом, МАЗ-6317 является отличным вариантом для использования в местности с плохим дорожным покрытием, обладая высокой надежностью и обеспечивая при этом комфортную езду.
` reviewsOverall ` / 5 Пользователей (2 Оценок)
Надежность
Удобство и комфорт
Ремонтопригодность
Ходовые качества
Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка
Будьте первым, чтобы оставить отзыв.
Проверенный отзыв
{` review`.`rating_title `}
Показать еще {{ pageNumber+1 }}
АА-60 МАЗ 543А «Ураган»
Пожарный автомобиль AA-60 на базе восьмиосного полноприводного тягача МАЗ-543 получил впоследствии вполне красноречивое название «Ураган», соответствующее скорее не его прямому предназначению, а возможностям некоторого установленного на нем оборудования. Уникальность этой пожарной машины в ее водяной пушке, которая способна выбрасывать мощнейшую струю воды на расстояние до 70 м – настоящий ураган. Разработка машины началась в 1973 году в ОКБ №8 в г. Прилуки. Изначальное ее предназначение – тушение пожаров на аэродромах, в том числе горящих зданий, коммуникаций, разлившегося топлива и даже самолетов при возможной их аварии.
Производительность водяного насоса, специально разработанного для водяной пушки и приводимого в движение отдельным двигателем ЗИЛ-375 мощностью 180 л.с., составляла 60 л/с. При этом «Ураган» мог работать как в автономном режиме, черпая воду с собственной цистерны емкостью 11 или 12 тыс. литров в зависимости от модификации, так и подключаться к внешнему водопроводу высокого давления или брать воду просто с открытого водоема, как искусственного так и природного.
Дополнительно к водяному баку монтировался резервуар емкостью 900 л, для пенообразователя – специального вещества, превращающегося под действием воды в пену – для тушения некоторых видов пожара. Для того, чтобы бак с водой и пенообразователем не замерзали при минусовых температурах, инженерами ОКБ-8 была придумана и разработана электрическая система обогрева. Правда, для ее питания на «Урагане» пришлось установить дополнительный электрический генератор. Если же вдруг генератор вышел бы из строя, имелась дублирующая нагревательная система, работающая на горючем топливе.
Под капотом АА-60 «Ураган» устанавливался 12-цилиндровый 39-литровый дизельный двигатель Д-12А-525А, созданный на основе танкового силового агрегата Второй мировой войны B-2. Он развивал огромную по тем временам мощность в 525 л.с., но и потреблял не мало – 98 литров на 100 км. Максимальная скорость автомобиля при полной загрузке, а это почти 45 т, составляла 60 км/ч. Если учесть, что «Ураганы» несли дежурство прямо на аэродромах, то такая динамика была вполне достаточной, чтобы успеть вовремя добраться до очага пожара в случае аварии или чрезвычайной ситуации.
Историческая справка
Стоит отметить, что данный вид техники до сих пор стоит на вооружении России и стран СНГ. Ежегодно эти автомобили можно увидеть во всей красе на парадах, посвященных Дню Победы в ВОВ.
Началась история с МАЗ 537, так как эта модель была взята за основу. После того как было налажено серийное производство 537-го, в Минск была отправлена группа инженеров во главе с выдающимся конструктором Б. Л. Шапошниковым. Целью разработки была необходимость пополнения военного транспорта.
Инженеры начали работать на исходе 50-х. А в 60-ом был спроектирован концепт нового тяжелого грузовика. Правительство СССР к концу года постановило приступить к серийному выпуску в ближайшее время.
Через два года пилотные концепты МАЗ 543, в количестве 6 штук, были подготовлены к испытаниям. Два автомобиля перенаправлены на завод в Волгограде, где на них впервые установили ракетные установки с образцами нового вооружения.
Впервые ракетоносец принял участие в испытаниях ракетного оружия в 1964 году. За все время испытаний каких-то серьезных недостатков в техническом плане не было выявлено.
Ниже представлено фото под названием Ракетовоз
Модификации
Белорусский завод выпустил десятки модификаций МАЗ-537. Отметим лишь самые интересные, в чью конструкцию действительно вносились радикальные изменения.
Военный бортовой тягач МАЗ-537А. Это — грузовик военного назначения. Длина кузова составляла 4,5 метра, а грузоподъемность составляла 15 тонн. В связке с прицепом машина способна перевозить до 65 тонн. Если нужно было передвигаться по грунту, бездорожью, во избежание нагрузки на дифференциалы, максимальный перевозимый груз составлял 30 т.
Также существуют другие модификации, отмеченные в названии появлением дополнительной буквы:
- Модель «Д» – отличалась наличием генератора переменного тока на борту.
- Модель «Г» — укомплектовывалась лебедкой.
- Модель «К» — перевозка крановых установок с длинными стрелами.
- Модель «Л» — буксировка авиатехники, отличалась укороченным кузовом.
Интерес также представляет КЗКТ-7428, созданный после МАЗ-537. Производство 70-тонников началось ещё в 80-х годах. Новые артиллерийские танки-тягачи КЗКТ поступили на службу в Советскую Армию в 1990 году. МАЗ был списан и сегодня он продолжает работать в аграрной и строительной промышленности – перевозит тракторы, краны, тяжелую сельхозтехнику.
Подводя итоги, можно сказать, что блестящий гений белорусских инженеров, четкость приказов конструкторов и неисправимое желание создать военный шедевр позволили возникнуть самому эффективному тяговому грузовику МАЗ-537.
Особенности модели
МАЗ 7919
- Предшественником МЗКТ 79221 был МАЗ 7919. В сравнении с этим тягачом, МЗКТ 79221 отличается усовершенствованными техническими характеристиками. Заметно снизился диаметр разворота – на 34 метра. При этом модель 79221 больше в длину на несколько метров. Прочитайте и про другие модели МАЗ – МАЗ-500 и МАЗ-541.
- На 100 км тягач расходует до 300 л топлива. Без дополнительной заправки машина может пройти 500 километров.
- МЗКТ 79221 оснащен АКП (в отличие, например от Taytra-t815), однако первые 2 ступени передач включаются исключительно вручную.
- Тягач раньше поставлялся для советской армии под другим названием – «МАЗ». Сегодня машина 79221 применяется в военных целях не только для перевозки «Тополь-М», но и для транспортировки ядерного оружия.
- Все составляющие салона изготовлены из металла.
- В кабине отсутствует кондиционер, электрические стеклоподъемники. Сравните с оборудованием кабины Камаз-53501.
- В кабине расположено большое количество рычагов, тумблеров. При использовании тягача в военных целях за ними следят водитель и двое членов экипажа.
- Тягач тяжело парковать. Справиться с этим могут только несколько человек.
- Обучение управлению тягачами данного типа длится один год.
- МЗКТ 79221 отличается большими габаритами, но при этом входит в число наиболее маневренных тягачей.
МЗКТ 79221 100 относится к новейшей серии тяжеловесных тягачей от Минского завода. Предприятие с советских времен и по сей день продолжает выпускать машины, придерживаясь прежних традиций, используя при этом передовых технологии современного машиностроения. Сверхтяжелым тягачем минского автомобильного завод является МАЗ-7907. Прочитайте о нем тут.
Основные модификации
На сегодня существует две основные модели и несколько мелкосерийных вариантов исполнения.
МАЗ 543 А
В 1963 году была представлена первая модернизированная версия МАЗ 543А, с незначительно увеличенной до 19,4 т. грузоподъемностью. Немного позже, а именно с 1966 года на основе модификации А (гостиница) стали выпускать разные вариации военной техники.
Как таковых отличительных особенностей от базовой модели не так много. Первое, что можно заметить — сдвинутые вперед кабины. Это позволило добиться увеличения полезной длины рамы до 7000 мм.
Нужно сказать, что производство этой версии было массовым и протянулось вплоть до начала 2000-х годов. Всего с конвейера сошло не более 2500 штук.
В основном транспортные средства служили ракетоносцами для перевозки ракетного вооружения и всевозможного оборудования. Вообще, шасси было универсальным и предназначалось для установки надстроек самых разных типов.
МАЗ 543 М
Золотая середина всей линейки 543, лучшая модификация, создана в 1974 году. В отличие от своих предшественников этот автомобиль имел только одну кабину с левой стороны. Грузоподъемность была самой большой, она составляла без учета веса самого автомобиля до 22200 кг.
В целом серьезных конструктивных модификаций не наблюдалось. На базе МАЗ 543 М выпускалось и создается до сих пор самое грозное вооружение и всевозможные дополнительные надстройки. Это СЗО «Смерч», ЗРК С-300 и т. д.
За все время завод выпустил не менее 4,5 тысяч штук серии М. С развалом СССР серийный выпуск был остановлен. Оставалось только производство незначительных партий по заказу государства. К 2005 году количество сошедших с конвейера сошло в общей сложности 11000 всех возможных вариаций на базе 543-го семейства.

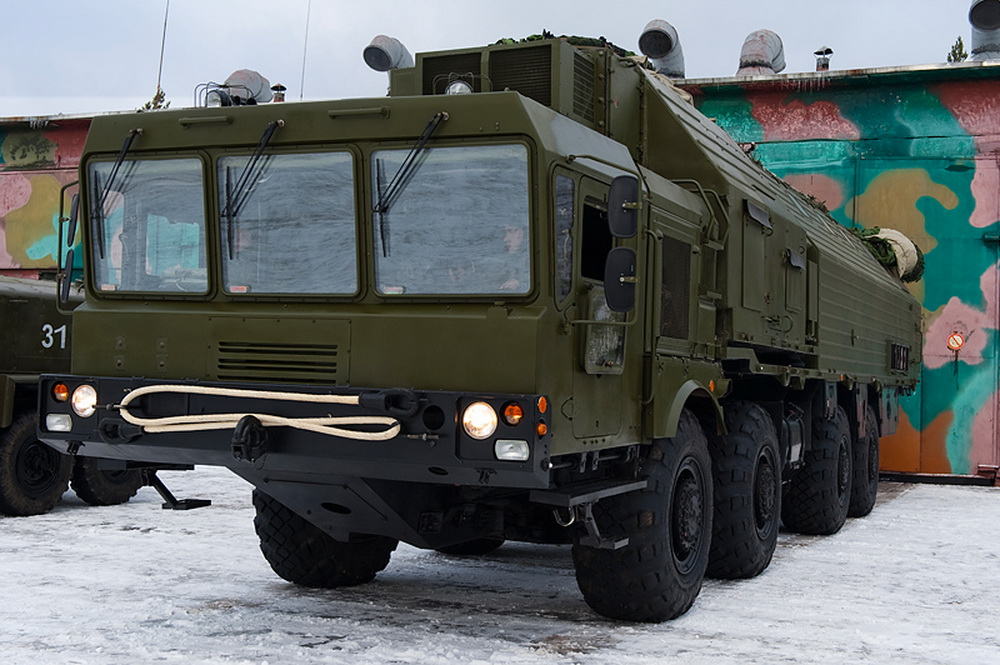

На шасси был разработан в 90-м году военный грузовой автомобиль с цельнометаллическим кузовом МАЗ 7930, на который устанавливается более мощный двигатель (500 л. с.). Запуск серийного производства версии, получившей название МЗКТ 7930, не остановил даже факт распада СССР. Выпуск продолжается и по сей день.
Мелкосерийные модификации
За более чем 50 лет истории этой модели выпускались различные модификации в ограниченном количестве. Серийный выпуск налажен не был, т. к. необходимости в этом не было.
Например, МАЗ 543 Б был предназначен для транспортировки усовершенствованной ракетной установки 9К72. Для массовой серии М, основой послужила опытный образец серии В.
Для хозяйственных нужд и тылового обеспечения выпускались модификации с индексом П. Это были учебные и пожарные автомобили или модели для перевозки прицепов и тяжелых орудий артиллерии. Всего около 250 штук.
Нередко в составе автопоезда из двухосных тягачей МАЗ 5433 и серийного номера 8385 можно встретить бортовой модуль МАЗ 543 7310 и некоторые другие модели.
Незначительная партия МАЗ 543 Ураган была спроектирована также для пожарных служб. Этих гигантов и сегодня можно встретить на взлетных площадках стран СНГ. Пожарная техника оснащалась емкостью для воды объемом 12 тысяч литров и цистерной с пенообразователем на 900 литров.
Такие машины были незаменимы для ликвидации возгораний на таких объектах. Главный минус всех автомобилей этой серии в большом расходе топлива. Если первые модели «кушали» до 100 литров на 100 километров, то современные версии расходуют до 125 литров на то же расстояние.
История создания
Следующей после 537-й серии стала военная модификация МАЗ-543. В ней от предыдущей версии остались только рама и оси, добавились улучшенные узлы, была повышена скорость и динамические показатели. Благодаря им автомобиль был назван «Ураганом», что отражало его мощь и вездеходность. Первые сошедшие с конвейера модели были направлены в Волгоград, где использовались в испытаниях пусковых ракетных установок.
В 1974 году увидел свет прототип грузового автомобиля МАЗ-7310. Здесь появилась бортовая платформа, но допоборудование и возможность эксплуатировать в составе автопоезда были удалены. Конвейерное производство было запущено только через 2 года – в 1976 году.
Тягачи МАЗ 7310 использовались в основном для буксировки прицепов и транспортировки грузов. Цельнометаллическая грузовая платформа с высокими бортами позволяла перевозить крупногабарит – высота бортов достигала 2 м. Также здесь появились новые усовершенствованные 14-слойные шины, усиленная задняя подвеска.
За два года до запуска автомобиля в серийное производство он прошел испытания в 21 НИИИ. Военный МАЗ 7310 времен СССР в армии использовался в ограниченных количествах, основное применение нашёл в грузоперевозках.
Тягач МАЗ 7310 со средствами пожаротушения на борту используется для борьбы с огнем на аэродромах. Комплектуется цистерной для хранения воды общим объемом 12 т и емкостью с пенообразователем. «Пожарки» на базе детища Минского автозавода активно используются в странах постсоветского пространства и сегодня.
Уникальные особенности автомобиля
Говоря об особенностях 543 модели, следует прежде всего упомянуть особую рамную конструкцию и кабину. Именно благодаря этим элементам, автомобиль приобрел свое «лицо». Кабина МАЗ 543 разрабатывалась с учетом первоначального назначения машины, а именно: установки ракетного комплекса. Кабина классической конструкции занимала много места, а расположенная сзади ракетная установка сильно увеличивала высоту автомобиля, что не позволяло использовать его на общих дорожных трассах, ведь автомобиль просто не проезжал под мостами или силовыми электролиниями. В связи с этим было решено отказаться от классической схемы и освободить пространство по середине.
Так автомобиль вместо одной кабины получил две сверхпрочные из полиэфирной смолы, укрепленные стеклопластиком. Каждая из кабин имела 2 двери и 2 сиденья, расположенные друг позади друга, «тандемом». Левая кабина предназначалась для водителя МАЗ 543 и его командира, а потому была закреплена стационарно. Правая кабина в некоторых модификациях просто отсутствовала. Высокий уровень звукоизоляции удивляет даже сегодня: машина появилась еще во второй половине ХХ века, а уровень шума в кабине во время работы на МАЗ 543 составлял всего 85 дБ. Посередине между кабинными блоками первоначально располагалась носовая часть ракеты, а впоследствии и всевозможное оборудование, в том числе и пусковой контейнер.
Несущая рама шасси МАЗ 543 представляла собой клепано-сварную конструкцию из 2 выгнутых низколегированных стальных балок, закрепленных между собой на пересечении болтами. В простонародье оригинальная рама МАЗа была прозвана «корытом». Однако эта форма также способствовала потере машиной нескольких сантиметров в высоту. Ходовая часть машины была оснащена независимой подвеской колес. Колеса первой и второй осей были управляемыми. Тормоза — пневмогидравлические — перешли в 543 серию из 537-ой машины.
В целом, рулевое управление и тормозная система ничем не изменились по сравнению с более ранними моделями. Однако колеса были на литых дисках. Шины — марки ВИ 203 (150х60х63,5;см.) широкого профиля со специальным «вездеходным» протектором. Ширина колесной базы модели МАЗ 543 составляла 77см. Из-за гнутой рамной конструкции, дорожный просвет стал ниже, чем в 537 МАЗе — 40 см. По шоссейным дорогам груженые шасси развивали скорость до 60 км/ч, а по проселочным — до 30 км/ч.
Семейство МАЗ 543 насчитывало 3 поколения машин и множество различных как военных, так и гражданских модификаций. Это были и базовые шасси МАЗ 543 (62-ой год, грузоподъемность 19,1 т.), МАЗ 543А (63-й год, грузоподъемность 19.4 -22,2т.), МАЗ 543М (74-й год, грузоподъемность 22,2 т., отсутствует правая кабина), МАЗ 543П (62-й год, грузоподъемность 19,6т., основа для ракетных комплексов и пожарных установок), и тягач МАЗ 543 (он же МАЗ 7410, 80-го года., оборудован полуприцепом), и даже МАЗ 543 Кунг — столовая(с 4-х местным купе, столом, и необходимым кухонным оборудованием), а также многие и многие другие.
Небольшие серии МАЗ 543 выпускались вплоть до начала нового тысячелетия, а чертежи и конструкторские разработки до сих пор находятся на МКЗТ, готовые в любой момент вновь отправиться в разработку.
https://youtube.com/watch?v=LJdqAj7SlbE

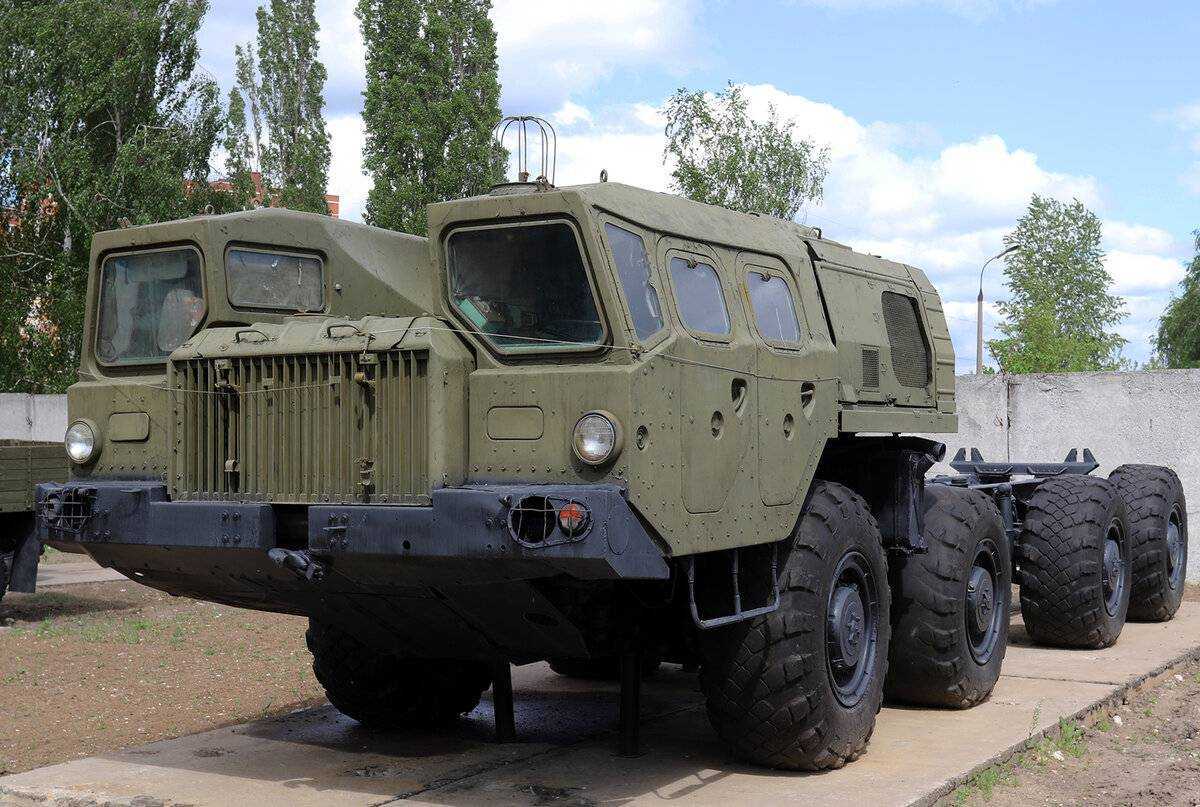

Особенности кабин МАЗ-543
Изначально автомобили МАЗ-543 имели единую, цельную кабину и успешно проходили в таком варианте испытания по транспортировке ракет по пересечённой местности. Однако вскоре стало понятно, что ракетные комплексы более серьёзной длины (в 12,5 м) уже не могли разместиться на имеющемся шасси. Немного не хватало. Чтобы не прибегать к удлинению рамы и шасси, что было бы не рационально и требовало бы серьёзных изменений в конструкции, придумали поделить единую кабину на два отдельных отсека, между которыми и разместилась «голова» ракеты.
Для обеспечения доступа к двигателю правая кабина при помощи цилиндрической пружины, установленной под кабиной, откидывалась вперёд.
Технические характеристики
В основе чертежа базовой модели МАЗ 6317 легла рама, которая изготовлена из высокопрочной стали и внешне напоминала по виду лестницу.
Дизельный двигатель с турбонаддувом и мощностью 330 лошадиных сил. На некоторых чертежах видно, что в современных моделях стоят двигатели большей мощности – до 360 и даже 420 лошадиных сил.
При средней скорости 60 км/час примерный расход топлива составляет 45 литров на 100 километров. На всякий случай установлена система автоматической накачки шин.
В таблице приведены основные технические характеристики
| Грузоподъемность, кг | 11 000 — 21 600 |
| Нагрузка на фронтальную ось, кг | 6 700 – 7 150 |
| Нагрузка на заднюю ось, кг | 18 000 – 26 000 |
| Объем кузова, куб/м | 27,5 |
| Механическая коробка передач с девятью передачами | ЯМЗ 202 |
Если рассматривать чертежи разных моделей, нетрудно понять, что они могут быть оснащены двумя топливными баками вместимостью 350 и 200 литров или одним 350-литровым. Запасное колесо с гидравлическим подъемником позволяет поднять кабину.
Рассмотрим общие габариты автомобиля
| В длину, м | 9,37-9,69 |
| В ширину, м | 2,55-2,7 |
| В высоту, м | 3,46-4 |
| Длина рамы у шасси, м | 6,08 |
| База колес, м | 4,2 |
| Дорожный просвет, мм | 300-350 |
Внутренние размеры откидного заднего борта
| В длину, м | 6,08-6,26 |
| В ширину, м | 2,42-2,56 |
| В высоту, м | 1,75-2,31 |
На сегодня МАЗ 6317 идеален для транспортировки грузов или перевозки людей по всем дорожным покрытиям. Он может применяться для буксира самолетов на аэродроме. Замечательная длина внедорожного грузовика позволяет использовать его любым удобным способом: как вахтовым автобусом или самосвалом, так и лесовозом или автокраном.
Двигатель и КПП
| Характеристики | Показатели |
| Максимальная скорость, км/ч | 85 |
| Двигатель | Дизельный с турбонаддувом |
| Рабочий объем, см3 | 14860 |
| Мощность, л.с. / оборотах | 330/1400 |
| Момент, н·м / оборотах | 1225/1100-1300 |
| Расход комби, л на 100 км | 45.0 |
| Тип коробки передач | Механическая, 9 передач |
| Привод | Полный |
В основном устанавливаются 14,86 литровые дизели ЯМЗ-238Д мощностью 330 л.с. – те же, что на МАЗ-6422. Двигатель имеет 8 цилиндров, расположение V-образное. Максимальный крутящий момент двигателя – 1225 Н·м.
На модификациях МАЗ-63172 и МАЗ-6317-021 устанавливаются тутаевские дизели ТМЗ-8421 мощностью 360 л. с. Также встречаются модификации с более современными ярославскими двигателями: ЯМЗ-6585 (420 л.с.) и ЯМЗ-7511 (400 л.с.).
На МАЗ устанавливается 9-ступенчатая механическая коробка передач ЯМЗ-239 и одноступенчатая раздаточная коробка с понижающей передачей. Также МАЗ имеет полный набор межколесных и межосевых дифференциалов. Неблокируемым остается только дифференциал переднего моста.
Расход топлива
Услышав о полном приводе и военном применении, многие зададутся вопросом: сколько же потребляет такой МАЗ 6317? Расход топлива у этого грузовика составляет 45 л/100 км. Но Минск решил этот вопрос. Во-первых, как и у любой такой модели, у нас есть возможность отключения полного привода, во-вторых, у машины два бака. Переключение между ними осуществляется из кабины специальным краном. Суммарная ёмкость составляет 550 л.
Шасси и грузовая платформа
Основой является лестничная рама, изготовленная из высокопрочныхсортов стали. Изначально рама была заимствована от трехосных МАЗовских тягачей, но ее пришлось значительно усилить для передвижения по бездорожью.
Подвеска обеспечивает довольно плавный ход как на асфальте, так и на бездорожье: передняя – рессорная, задняя – рессорно-балансирная. Такой тип подвески также обеспечивает лучшую устойчивость на дороге.
Грузоподъемность составляет 11 тонн, что неплохо для внедорожного грузовика. Длина грузовой платформы составляет 6,25 метров, что позволяет устанавливать различные надстройки: МАЗ может работать бортовым грузовиком, самосвалом, автокраном, лесовозом или вахтовым автобусом.
