Ремонт «солекс» (карбюратора). ремкомплект карбюратора «солекс»

Дефектовка и замена деталей карбюратора Ваз 2108, Ваз 2109, Ваз 21099

/ / / / / Этапы сборки и разборки насоса лада 2108, проверка карбюратора лада 2109, топливная система лада 21099. Инструкция по ремонту системы питания ваз 21099, ваз 2108, ваз 2109. Дефектовка деталей карбюратора Конструкция и устройство системы питания Ваз 2108, Ваз 2109, Ваз 21099 ремонт двигателя система питания, устройство и обслуживание

Промойте фильтр карбюратора лада самара в бензине и продуйте сжатым воздухом.

Предупреждения

При неправильном взаиморасположении поплавков нарушится работа карбюратора ваз 2108, ваз 2109, ваз 21099. Поэтому обязательно проверьте установку поп- лавков по шаблону (см. «Регулировка уровня топлива в поплавковой камере»).

Не прочищайте жиклеры металлическими предметами. Допускается использование тонкой медной проволоки. Диаметр проволоки должен быть меньше диаметра отверстия в жиклере. В противном случае нарушится калибровка жиклера.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Если сетка фильтра порвана или ее не удается промыть, замените фильтр. Сильно обжатое или поврежденное уплотнительное кольцо замените. 2. Осмотрите поплавки и прокладку. Если эти детали повреждены, обязательно замените их. 3. Если заметны следы касания поплавков о стенку камеры, подогните кронштейн поплавка, затем проверьте установку поплавков по шаблону. 4. Продуйте сжатым воздухом каналы и отверстия в крышке карбюратора ваз 2108. Осмотрите привалочные поверхности крышки: если на них есть повреждения, замените ее. 5. Осмотрите детали пускового устройства. Замените потертую или порванную диафрагму, а также пружину, если она сломалась или на ней есть трещины. 6. Продуйте топливный жиклер холостого хода сжатым воздухом. Если жиклер не продувается, прочистите его отверстие тонкой медной проволокой. Таким же образом прочистите остальные жиклеры. 7. Осмотрите уплотнительное кольцо. Если оно порвано, потрескалось или резина потеряла упругость, замените его. 8. Проверьте электромагнитный клапан. Для этого подсоедините провод от клеммы » » аккумуляторной батареи к клемме клапана, а провод от клеммы «–» – к корпусу клапана. При этом игла клапана должна втянуться в корпус. Если этого не произошло, замените клапан. 9. Осмотрите детали ускорительного насоса. Потертую или порванную диафрагму замените. Если пружина сломана или повреждена, замените ее. 10. Осмотрите привалочные поверхности крышки ускорительного насоса и корпуса карбюратора ваз 21099. Детали с поврежденными поверхностями замените. 11. Проверьте легкость перемещения рычага в крышке ускорительного насоса. Рычаг должен поворачиваться свободно, без заеданий. 12. Осмотрите детали экономайзера ваз 2108, ваз 2109, ваз 21099 мощностных режимов. Потертую или порванную диафрагму замените. Также замените поломанную или поврежденную пружину. 13. Осмотрите привалочные поверхности крышки экономайзера и корпуса карбюратора ваз 2109. Детали с поврежденными поверхностями замените. 14. Промойте и прочистите отверстия эмульсионных трубок ацетоном или бензином. 15. Продуйте сжатым воздухом (можно воспользоваться шинным насосом) отверстие под распылитель ускорительного насоса… 16. …жиклер ускорительного насоса лада спутник с одной стороны… 17. …и с другой… 18. …отверстие под регулировочный винт качества (состава) смеси.

Снятие и установка карбюратора Ваз 2108, Ваз 2109, Ваз 21099

Разборка карбюратора Ваз 2108, Ваз 2109, Ваз 21099

Дефектовка и замена деталей карбюратора Ваз 2108, Ваз 2109, Ваз 21099

Сборка карбюратора Ваз 2108, Ваз 2109, Ваз 21099

Регулировка привода воздушной заслонки карбюратора Ваз 2108, Ваз 2109, Ваз 21099

Регулировка привода дроссельной заслонки Ваз 2108, Ваз 2109, Ваз 21099

Регулировка холостого хода двигателя Ваз 2108, Ваз 2109, Ваз 21099

Регулировка пускового устройства двигателя Ваз 2108, Ваз 2109, Ваз 21099

Регулировка уровня топлива в поплавковой камере Ваз 2108, Ваз 2109, Ваз 21099

Проверка работы механизма блокировки второй камеры карбюратора Ваз 2108, Ваз 2109, Ваз 21099

Установка и снятие топливного насоса Ваз 2108, Ваз 2109, Ваз 21099

Разборка топливного насоса Ваз 2108, Ваз 2109, Ваз 21099

Дефектовка и сборка топливного насоса Ваз 2108, Ваз 2109, Ваз 21099

Снятие и установка топливного бака Ваз 2108, Ваз 2109, Ваз 21099

Эксплуатация узлов двигателя и его систем автомобиля лада 21099. Устранение неисправностей в системах лада 2108: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту головки цилиндров лада 2109.

Регулировка карбюратора

Нет смысла настраивать данную автомобильную систему на холостом двигателе. Также с дроссельной заслонки необходимо снять тягу педали газа, а затем отсоединить трубку, которая отвечает за вентиляцию картера, чтобы удостовериться, нет ли вакуумной пробки в трубке регулятора опережения.

Затем нужно закрутить по одному винты качества строго по часовой стрелке, пока не станет работа мотора достаточно жесткой. Когда двигатель начнет лихорадить, отвернуть необходимо на оборот назад каждый винт, чтобы двигатель начал работать плавно. Как регулировать карбюратор лучше смотреть на конкретном примере наглядно.

Принцип работы поплавкового карбюратора

Когда уровень горючего, по мере его расходования, в поплавковой камере снижается, то и поплавок опускается вместе с иглой. Эта опустившаяся игла открывает доступ для подачи в камеру следующей порции топлива. Когда же камера заполняется бензином на должный уровень, поплавок поднимается, а игла при этом одновременно перекрывает горючему доступ. Так этот поплавковый клапан поддерживает постоянный уровень бензина в рабочей полости.

В поплавковой камере карбюратора имеется специальное балансировочное отверстие. Благодаря ему в поплавковой камере поддерживается атмосферное давление. Практически во всех серийно выпускаемых карбюраторах, работающих с воздушными фильтрами, вместо роль данного отверстия выполняет балансировочный канал поплавковой камеры, который ведёт не в атмосферу, а в полость воздушного фильтра,либо в верхнюю часть смесительной камеры. При таком решении дросселирующее влияние фильтра отражается равномерно на всей газодинамике карбюратора, который становится балансированным.

Следующий ключевой элемент карбюратора – жиклёр – располагается внизу поплавковой камеры. Жиклёр работает в качестве калибратора, обеспечивая дозированную подачу топлива. Сквозь жиклёр горючее попадает в распылитель. Так происходит перемещение нужного количества горючего из поплавковой камеры в смесительную камеру. В смесительной камере происходит процесс приготовления рабочей топливно-воздушной смеси.

В смесительной камере расположены диффузор – трубка Вентури и впускной трубопровод, который распределит приготовленную топливную смесь по цилиндрам. Распылитель находится в самой узкой части диффузора, где скорость потока достигает максимума, а давление уменьшается до минимума. Под воздействием разности давлений бензин выбрасывается из распылителя, дробится и распыляется в струе воздуха, и, при перемешивании с ним, образует горючую топливно-воздушную смесь.

В последующем вместо одиночного диффузора в карбюраторах был использован двойной. Этот дополнительный диффузор имеет малые размеры и располагается концентрически в главном диффузоре. Вместо жидкого топлива в карбюраторах современной конструкции в распылитель подаётся не гомогенное жидкое топливо, а эмульсия из бензина и воздуха. При такой конструкции достигается более качественное распыление горючего.

Количество топливно-воздушной смеси, которая поступает для сгорания в цилиндры двигателя, регулируется дроссельной заслонкой.У горизонтальный карбюраторов вместо поворотной заслонки применён шибер – золотник.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

• Две главные системы дозировки топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
• Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
• Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
• Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

• Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
• В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
• Перекрытие каналов холостого хода происходит электромагнитным клапаном;
• Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
• За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Подбор нового карбюратора

Несмотря на то, что карбюраторные системы являются крайне живучими, иногда они нуждаются не столько в капитальном ремонте, сколько в практически полной замене. К примеру, при полном закоксовывании воздушных и топливных каналов, при искривлении соединений и появлении серьезных механических повреждений карбюратора он нуждается в полной замене. Что здорово, не обязательно менять карбюратор на точно такой же – сегодня некоторые фирмы производят более экономичные, мощные и тихие аналоги

Однако при выборе нового агрегата нужно обращать внимание на:

• Диффузор. При правильном подборе отдавать предпочтение стоит диффузорам, диаметр которых составляет не более чем 0,8 от диаметра смесительной камеры;
• Главный топливный жиклер. Жиклер подходящей пропускной способности можно определить экспериментально, однако мы советуем для начала проконсультироваться со специалистом;
• Воздушный жиклер. Аналогично;
• Диаметр дросселя. Диапазон диаметров зависит от мощности отдельных цилиндров двигателя.

Также стоит уделить особое внимание подбору подходящего ускорительного насоса. Не забывайте и о том, что при выборе карбюратора стоит узнать как можно больше о фирме-производителе

Вот наиболее известные и надежные производители и поставщики:

• Pierburg (Германия);
• Walbro (США);
• AT (Чехия);
• Weber (Польша);
• Motorcraft (США).

Автолюбители также могут найти в продаже карбюраторы от различных малоизвестных фирм, заводы которых расположены в Китае, Турции, Таиланде и Индонезии. По качеству своей продукции они уступают вышеперечисленным фирмам, однако с учетом простоты и надежности карбюраторов, даже их товары могут приятно удивить. Одной из ключевых особенностей этих производителей также демократичная ценовая политика. Приятно радуют как ценой, так и ассортиментом чешские и польские фирмы. Как правило, в их каталогах можно найти не только сами агрегаты, но и все необходимое для их ремонта и обслуживания.

Чем отличается инжектор от карбюратора

Принцип, по которому карбюратор подает смесь бензина с кислородом в камеры сгорания двигателя, – разница в давлении. Принудительного впрыска здесь нет, и топливоподача происходит с помощью всасывания топлива. Значит, часть мощности силового агрегата тратится на этот процесс.

Количество воздуха в топливной смеси автоматически не регулируется. Карбюратор настраивается механическим путем еще до поездки, и эта настройка универсальная. Но в этом есть некоторые недостатки. Двигатель в определенные моменты способен получать от карбюратора больше топлива, чем он может переработать. В итоге часть бензина не сгорает, а выходит вместе с выхлопными газами, что наносит вред окружающей среде и не экономит топливо.

В случае же с инжектором происходит принудительная подача топлива в камеры сгорания при помощи форсунок, а количество бензина регулируется электроникой, которая и отвечает за приготовление топливовоздушной смеси.

Выхлоп инжекторного автомобиля менее токсичен, не так вреден для окружающей среды, как карбюраторный, потому что в нем меньше несгоревшего бензина.

В этом и заключаются отличия системы питания карбюраторного двигателя от инжекторного. Теперь перейдем к вопросу «что лучше» не для экологии, а для водителя и автомобиля.

Ещё кое-что полезное для Вас:

Плюсы двигателя с инжекторной топливоподачей

1. Если допустить, что остальные устройства в двух автомобилях идентичны и различны только способы подачи топлива, то большая мощность остается у инжекторного мотора. Разница в лошадиных силах между карбюраторным и инжекторным ДВС может составлять 10%. Эти отличия достигаются за счет другого впускного коллектора, точно выставляемого в каждый момент угла опережения зажигания, и другого способа подачи топлива.
2. Инжекторные моторы, по сравнению с карбюраторными аналогами, отличаются топливной экономичностью за счет точной дозированной подачи бензина. При таком способе 100% бензина сгорает в камерах двигателя, превращая тепловую энергию в механическую.
3. Основная причина перехода всех мировых автопроизводителей на инжекторную систему – экологичность. Карбюраторные выхлопы более токсичны.
4. В морозную погоду инжекторный двигатель не нуждается в дополнительном прогреве перед запуском.
5. Инжекторы намного надежнее карбюраторов, их выход из строя встречается реже, по сравнению с неисправностями карбюраторов.
6. Инжекторные двигатели не имеют катушку-трамблер. Эта деталь часто выходит из строя на машинах с карбюраторной топливоподачей.

Минусы инжекторов

1. Хоть инжектор надежен, но он выходит из строя. А для его диагностики и последующего ремонта необходимо специализированное оборудование. Ремонт в условиях «гаража» невозможен, для этого нужен опыт и квалификация. Ремонт этого устройства на СТО, как и обслуживание с профилактикой – работа дорогостоящая.
2. Инжектор требует только качественного топлива. Если топливо содержит некоторое количество механических примесей, то нормальная его работа затруднена. Он быстро засорится и выйдет из строя. А чистка и ремонт стоят недешево.
3. Следующий недостаток касается двигателей, на которые вместо карбюратора установили инжектор. В результате доработки повысится количество сгораемого в двигателе топлива, что повышает его рабочую температуру. Это чревато возможным перегревом ДВС со всеми вытекающими последствиями.

Плюсы карбюраторных систем

1. В плане обслуживания карбюраторы считаются простыми устройствами. Для их ремонта не нужно специализированное оборудование и инструмент. Все необходимое для этого найдёте в гараже.
2. Стоимость деталей – невысока. В случае невозможности ремонта можно купить новый карбюратор. По сравнению с инжектором его стоимость низкая.
3. Карбюратор не требует высокого качества топлива. Он нормально работает на бензине с низким октановым числом. Небольшое количество механических примесей несильно затруднит его работу. Максимум – забьются жиклеры.

Минусы карбюраторов

Недостатков у карбюраторных систем намного больше, чем достоинств, и поэтому существует тенденция на их замещение инжекторами.

1. Автомобиль, двигатель которого оснащен карбюратором, потребляет больше бензина, чем инжекторный аналог. Причем излишнее потребление топлива не переходит в дополнительную мощность. Топливо не догорает и выбрасывается в атмосферу;
2. Карбюратор не любит перепадов температур. Он чувствителен и к повышенной, и к пониженной температуре окружающей среды. Зимой его детали примерзают друг к другу. Это происходит из-за образования внутри него конденсата;
3. Низкая экологичность.

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива.

Стоит учесть, что такое топливо не может воспламениться без участия воздуха. Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях.

Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.  Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Модернизация

Главным направлением дальнейшей работы инженеров стала максимальная автоматизация всех процессов смесеобразования. Над совершенствованием конструкции карбюратора трудились лучшие умы многих компаний по производству автомобилей и сопутствующего оборудования. По этой причине  можно встретить великое множество простых и сложных  моделей карбюраторов от многочисленных  мировых производителей.

Дальнейшее развитие

Карбюраторы стали активно вытесняться инжекторными системами только в конце XX века. До этого времени конструкцию карбюратора   усиленно совершенствовали. Последними витками эволюции карбюраторного впрыска стали  карбюраторы под контролем электроники. В таких карбюраторах имелось несколько электромагнитных клапанов, работу которых контролировало специальное  устройство управления. Для примера можно упомянуть марку карбюратора Hitachi. В конструкции насчитывалось  без малого 5 клапанов, а заслонки управлялись электронным способом.

Последнее поколение конструктивно сложных карбюраторов отлично демонстрирует уже упомянутая модель карбюратора Hitachi. Этот карбюратор устанавливался на автомобили марки  Nissan в самом конце 80-х и в начале 90-х годов. Сложность этого поколения карбюраторов заключается в большом количестве вспомогательных устройств, особенно если сравнивать продукт Hitachi с примитивным «Солекс», который ставился на ВАЗ.

Вспомогательные устройства отвечали за стабилизацию работы карбюратора в различных режимах. К таким режимам и особенностям эксплуатации можно отнести резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов силового агрегата после включении  климатической установки, а также многие другие.

Доведенный до совершенства карбюратор последних поколений базово состоял из многочисленных устройств. Мы назовем только некоторые из них для ознакомления:

1. Система регулирования температуры  наружного воздуха;.
2. Обогреватель впускного коллектора;
3. Клапан прекращения подачи топлива;
4. Клапан устройства обогащения смеси;
5. Биметаллическая пружина воздушной заслонки в устройстве механизма открытия дросселя;
6. Система быстрого холостого хода и т.д;

Такие устройства относятся к последним «электронным» карбюраторам. Дополнительные элементы в этих моделях были выполнены в виде отдельных аналоговых устройств. Устройства  управлялись простейшей электроникой или работали по принципу саморегулирования (биметаллическая пружина).

Примечательно то, что простые механические карбюраторы являются очень универсальными устройствами и могут быть установлены при помощи переходника на разные модели автомобилей. Отличным примером является все тот же прекрасно известный отечественным автомобилистам карбюратор «Солекс».

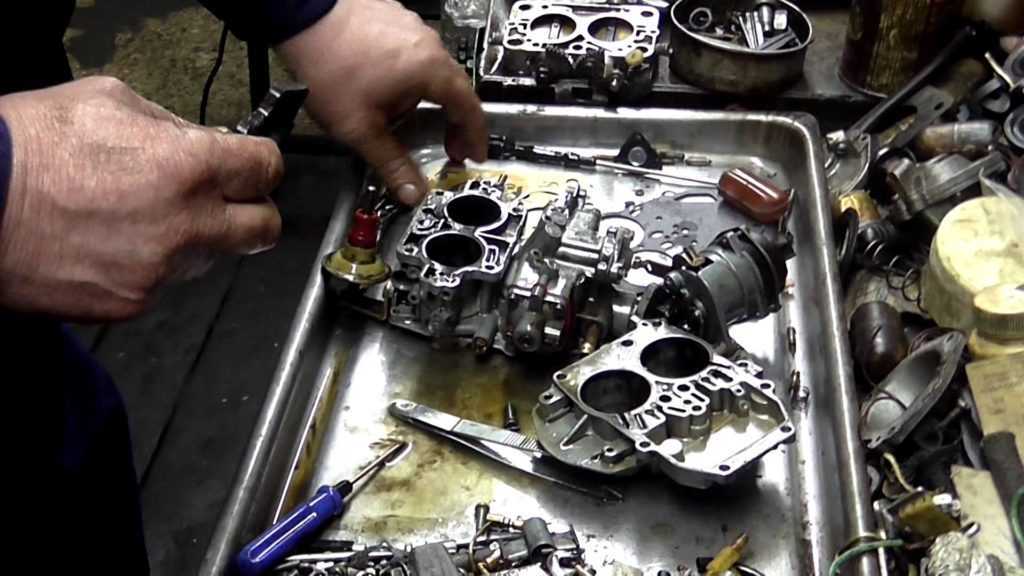

Ремонт с использованием ремкомплекта

В зависимости от более современного инжекторного мотора, ремонт двигателя карбюраторного типа на любой модели автомобиля выполняется примерно одинаково. Перед началом работ необходимо убедиться в том, что мотор остыл и возможность ожога для рук исключена. Работу рекомендуется проводить на улице или в хорошо проветриваемом помещении, так как испарения бензина могут повлиять на самочувствие человека.

Рабочее место должно хорошо проветриваться, нужно использовать приборы освещения для создания хорошей видимости

Порядок ремонтных работ:

1. Снять провод с минусовой клеммы аккумуляторной батареи.

2. Демонтировать короб с воздушным фильтром — он мешает доступу к карбюратору.

3. Потребуется снять карбюратор, для чего сначала отсоединяются все топливные и воздушные магистрали, подсоединённые к нему, а потом устройство откручивается от креплений.

4. Рекомендована полная разборка карбюратора: при этом следует начать с отвинчивания крышки, а после аккуратно выкручивать винты крепления всех съёмных деталей.

5. Каждую деталь потребуется внимательно осмотреть с целью выявления деформаций, нагара, трещин и изломов.

6. Далее необходимо рассортировать элементы карбюратора: металлические поместить в ёмкость с керосином, а резиновые и пластиковые почистить мягкой тряпочкой. При этом жиклёры и клапана после промывки в керосине рекомендуется ещё и продуть сжатым воздухом из баллончика.

7. После промывки (примерно 2 часа в растворяющей нагар и грязь жидкости) нужно протереть все детали не ворсистой тканью.

8. Далее потребуется начать собирать карбюратор в обратном порядке, при этом меняя выбывшие из строя элементы на новые из ремкомплекта. Практически в любом случае нужно будет заменить диафрагмы насоса-ускорителя, пружинки возврата и топливный клапан. В обязательном порядке требуется поменять все уплотнители, как резиновые, так и паронитовые.

Таким образом, процедура ремонта не представляет собой трудоёмкую и сложную работу. Однако автолюбитель должен быть предельно внимателен ко всем деталям, чтобы аккуратно произвести разборку карбюратора, промывку и замену износившихся частей, а потом собрать механизм.

Специфичные моменты при проведении ремонтных работ

Рекомендуется уделить повышенное внимание некоторым деталям карбюратора при ремонте, если в автомобиле наблюдается определённые неисправности:

1. Карбюратор не держит холостые обороты, глохнет после нескольких секунд работы. Дело в неисправностях экономайзера принудительного холостого хода. Скорее всего, износилась игла клапанного механизма.

2. В полости карбюратора появилась вода. По своему строению карбюратор является герметичным механизмом. И если в его полость проникает вода, можно говорить об образовании зазоров в соединениях. Первым делом проверяются шланги, после чего измеряется величина зазора дроссельной заслонки.

3. Изредка в подкапотном пространстве загорается пламя. Это одна из самых опасных неисправностей карбюратора, так как она может послужить причиной взрыва. Утечка топливовоздушной смеси и создание условий для горения вне камеры карбюратора не позволяет эксплуатировать автомобиль без проведения ремонта. Потребуется снять и разобрать карбюраторный узел, чтобы выявить причину возгораний.

4. При самостоятельном проведении регулировочных работ нет реакции на повороты винта качества. Необходимо проверить сам винт на износ резьбы, а также клапан на предмет выработки ресурса. Если есть возможность, лучше сразу заменить оба элемента на новые.

5. В том случае, если карбюратор начал «стрелять», необходимо сразу же проверить все контакты подключения. Вероятнее всего, надломился какой-либо провод или перегорел контакт.

6. Так же в некоторых случаях карбюратор может перестать реагировать на подсос. Это объясняется выходом из строя дроссельной заслонки или образованием между заслонкой и стеной камеры слишком большого зазора.

7. Сильно гнётся фланец. Обычно это происходит потому, что после ремонта и установки карбюратора фланец очень сильно перетягивается ключом. Если деталь уже погнулась, необходимо заменить её на новую, но не затягивать сильно, а просто подтянуть до упора. Спустя день езды можно проверить затяжку фланца — если соединение надёжно, то можно больше не волноваться о том, что он может открутиться.

8. Мембраны ходят по-разному. Это может объясняться только разницей в работе иголок. Потребуется разобрать клапанные механизмы и удостовериться в том, что иглы имеют одинаковый уровень износа и не залегают во время работы.

Назначение ремкомплектов карбюратора ВАЗ

Карбюраторные двигатели постепенно уходят в прошлое, уступая место более успешным инжекторам, но в России все еще эксплуатируется немало автомобилей ВАЗ «Классика», в которых установлены старые, добрые, доказавшие свою надежность и неприхотливость моторы с карбюраторами. Однако карбюратор — агрегат, требующий от автовладельца большего внимания, чем системы впрыска топлива, что обусловлено особенностями его конструкции и работы.

Одна из особенностей работы карбюраторов ВАЗ (впрочем, как и других) заключается в том, что с течением времени его детали засоряются, теряют свои прочностные качества под воздействием бензина, и разрушаются, а все это ведет и к ухудшению работы всего карбюратора в целом. И ремонт любого карбюратора обычно сводится к промывке и замене ограниченного круга деталей.

Именно поэтому сегодня широчайшее распространение получили ремонтные комплекты для карбюраторов ВАЗ, которые содержат в себе все необходимые для ремонта запчасти. Ремкомплект значительно облегчает проведение обслуживания, ремонта и восстановления карбюратора, снимая необходимость бегать по магазинам в поисках множества деталей, вырезать прокладки и т.д.

Если вы намереваетесь делать ремонт карбюратора, то в первую очередь нужно приобрести один, а то и два ремкомплекта (благо, их цена очень и очень доступна) — без него приступать к ремонту даже нет смысла. Но прежде необходимо разобраться, какой именно ремонтный комплект следует купить.

Вопрос 7: Как настроить карбюратор?

Прежде, чем описывать общую процедуру по настройке карбюратора, хотелось бы задать несколько вопросов. Во-первых, вы уверены, что вы нуждаетесь именно в настройке карбюратора? Во-вторых, уверены ли вы, что проблема не в свечах (слабая искра дает те же симптомы, что и обогащенная смесь). В-третьих, вы уверены, что зажигание выставлено и настроено правильно? Если искра бьет не тогда, когда нужно, свечки может заливать, однако проблема тогда вовсе не в карбюраторах.

Иными словами, регулировку карбюратора следует производить тогда, когда вы уверены в свечах, системе зажигания и исправной подаче топлива.

Регулировку минимально устойчивой частоты вращения коленчатого вала двигателя на холостом ходу выполняют двумя винтами. Винтом, ограничивающим открытие дроссельной заслонки, регулируют количество смеси, а другим винтом — качество (состав) смеси.

Настройка карбюратора в процессе

Перед началом регулировки прогревают двигатель до температуры охлаждающей жидкости не менее 80±С по указателю на щитке приборов и полностью открывают воздушную заслонку карбюратора. Регулировочные винты устанавливают определенным образом: винт 2 качества завертывают до отказа, а затем отвертывают на 2-2,5 оборота, а винт количества смеси ввертывают на 1,5-2 оборота от положения, при котором он начинает поворачивать рычаг, закрепленный на оси дроссельной заслонкой.

При произвольном положении винта качества смеси, вывертывая винт, устанавливают возможную минимальную частоту вращения коленчатого вала двигателя. Вращая в ту или иную сторону винт качества смеси, без изменения положения дроссельной заслонки добиваются максимальной частоты вращения коленчатого вала. Затем вращением упорного винта дроссельной заслонки вновь устанавливают самую минимальную и устойчивую частоту вращения коленчатого вала двигателя. Как правило, после двух-трех таких операций находится правильное положение регулировочных винтов, что и обеспечивает необходимое количество и качество смеси и, естественно, экономичную работу двигателя автомобиля.

Проверяют правильность указанной регулировки резким открытием и закрытием дроссельной заслонки. Если двигатель продолжает работу, то регулировка выполнена правильно.

Указанную операцию, если нет достаточного практического опыта, рекомендуется выполнять на станции техобслуживании или специализированных карбюраторных сервисах, особенно на автомобилях с карбюраторами ОЗОН, чтобы не допустить повышенного содержания СО в отработавших газах. Под специализированным сервисом подразумевается такая станция, в оснащении которой присутствует стенд, а не «старый дедушка», который умеет и знает, как выполнить регулировку на глаз.

Советуем ознакомиться с видеоинструкцией по самостоятельной настройке карбюратора ВАЗ 2107:

При эксплуатации в случае необходимости (перебои в работе двигателя) следует осторожно повернуть до упора винт регулировки качества смеси, сломав пластмассовую ограничительную заглушку, а затем винтом регулировки количества смеси установить необходимую минимальную устойчивую частоту вращения описанным выше способом. После регулировки рекомендуется установить новую заглушку

При правильной регулировке системы холостого хода частота вращения коленчатого вала двигателя должна соответствовать требованиям заводской инструкции по эксплуатации.
