Через сколько менять ремень грм на калине

Выставляем зажигание на инжекторном двигателе

Как видно из приведённой схемы, которая реализована в инжекторных восьмиклапанниках, для корректной работы системы зажигания электронному блоку управления двигателем необходимо подать нужную информацию с датчиков. Основной датчик для работы системы — датчик положения коленчатого вала. Он находится на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть в торец коленвала.

Датчик положения коленчатого вала

На шкиве коленвала установлен задающий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подаётся на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подаёт сигнал на модуль зажигания, который и распределяет искру между свечами.

1. Снимаем защитный кожух с привода газораспределительного механизма.

2. Контролируем зазор между датчиком и задающим зубчатым диском. Он не должен быть больше 0,5-0,7 мм, в противном случае импульс от датчика на ЭБУ будет слишком слабым, а это чревато пропусками в искрообразовании.

3. Если зазор между датчиком и диском в норме, контролируем соответствие меток. Это необходимо для того, чтобы убедиться в том, что шкив на коленвале не сместился на шпонке. В таком случае датчик будет давать неверные показания и система подачи топлива и система зажигания не смогут работать корректно.

4. Совмещаем метку на маховике с меткой на картере КПП. Для этого существует лючок, в котором видно обе метки. Проворачивая коленвал, добиваемся полного совмещения двух меток.

5. Вторая метка находится на шкиве масляного насоса, она в этот момент должна совпадать с приливом на блоке цилиндров.

6. Третья метка находится на зубчатом шкиве привода распредвала. Она должна совпасть с приливом на головке блока (крышки ремня ГРМ). Подробнее о натяжении ремня ГРМ здесь.

Если три метки совпали, значит в этот момент поршни первого и четвёртого цилиндров находятся в верхней мёртвой точке. Именно в этот момент пропуск между зубьями на задающем диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от пропуска — с датчиком положения коленвала. Именно в этот момент датчик подаёт импульс на блок управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мёртвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

Как видно из приведённой выше схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые надо знать при проверке системы.

Для проверки состояния системы будут необходимы плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр

Обращаем внимание, что проверяем мы только работу цепей, а не работу микропроцессорной части. Для этого необходимо компьютерное оборудование и специальная подготовка

1. Проверяем при отключённом зажигании контакты на всех разъёмах в системе. В первую очередь — плотность посадки и контакт высоковольтных проводов в модуле зажигания.

2. Снимаем колодку с модуля и проверяем напряжение на клеммах С и В. Мультиметр выставляется в режим контроля низкого переменного тока. Подробнее см. «проверка модуля зажигания«.

3. Проверяем высоковольтные провода. Для этого вставляем в колпачок заведомо рабочую свечу и плотно прикладываем её к блоку цилиндров или к головке. Проворачиваем двигатель стартером, при исправном проводе должная проскочить искра. Так проверяют все четыре провода высокого напряжения.

4. Если искры нет ни на одном проводе, модуль зажигания подвергается детальной проверке, а чаще всего — замене.
5. Если после проверки цепей и заведомо исправных свечах зажигания и выставленных метках двигатель не запускается или работает некорректно, причину следует искать в системе питания.

Таким образом можно своими руками проверить и выставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем. Удачной всем работы!

Замена ремня ГРМ 8 клапанов на Lada Kalina: инструкции, фото- и видеообзор

В аннотации, идущей вместе с автомобилем говорится, что замена ремня ГРМ 8 клапанов на Калине, рекомендована через каждые сорок-пятьдесят тысяч километров, также как и на авто с двигателем в 16 клапанов. А проверка должна быть намного чаще.

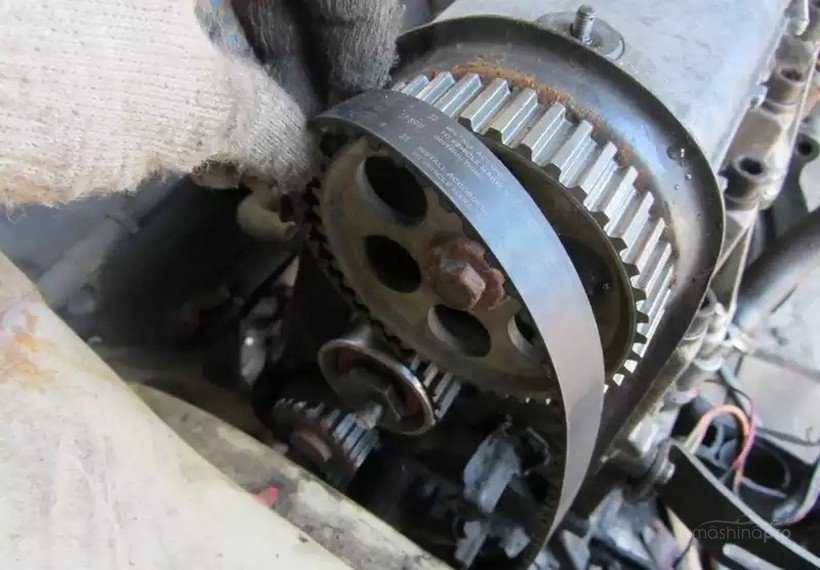

Новый ремень для замены

Если оборвется ремень на 8-ми клапанной Ладе Калина, то клапана останутся целыми, но если такое произойдет на 16-ти кл. двигателе, то их обязательно погнет. Сам по себе процесс замены несложен и очень схож как на 8-ми клапанных агрегатах, так и на 16-ти.

Для чего служит ремень ГРМ

Основное назначение ремня ГРМ на Ладе Калина это синхронизации коленвала и распредвала силового агрегата. Для того чтобы избежать недешевых работ по восстановлению мотора просто проводите вовремя замену и он прослужит столько сколько предусмотрено изготовителем.

Ремень ГРМ Лады Калина срочно нужно поменять, если на нем обнаружились повреждения

Не важно какие именно: надрывы, потертости. Также замена нужна в случае обнаружения пятен смазки на его поверхности

Как происходит замена

Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.

Этапы работы

Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время.

Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье.

Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.

На 8 клапанном

1. Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
2. Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.
3. Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.

Оттягиваем и закреплеям щиток

Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.

Метки должны быть совмещены

Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.

Окошко закрытое резинкой

Далее снимаем ремень генератора. Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет. Снимаем его, при этом шестеренками, не должны сбиться с места. Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу. Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов. Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить. Работы по сборке проводятся в порядке обратном разборке.

На 16 клапанном

1. Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.
2. Демонтируем колесо, расположенное справ спереди.

Ключ для демонтажа колеса

Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять. Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.

Совмещение меток

Откручиваем болт, которым крепится шкив вала и снимаем его. Снимаем ограничивающую шайбу. Открутив болты, снимаем переднюю крышку. Болтом крепления ролика, уменьшаем натяжение ремня ГРМ. Снимаем ремень. Новый ремень устанавливается в точности как продемонстрировано на фото.Схема установки

Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.

Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив. Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки. Затягиваем болт, закрепляющий натяжной ролик. В случае проворота вала ослабляем затяжку и повторяем работу. После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось. Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.

Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.

Меняем ремень ГРМ на Калина

Если вы желаете приобрести первый опыт замены ремня
ГРМ, Калина – не самый подходящий для этого автомобиль. Лучше доверить ремонтные
работы специалисту. Пора бы и смириться: прошли те времена, когда отечественная
автотехника могла все стерпеть.

Замена ремня ГРМ

В начале процедуры разборки необходимо выставить метки
относительно расположения газораспределительного механизма и
коленвала, чтобы потом собрать механизм согласно их положению.

Второй нюанс – натяжение ремня ГРМ. Сейчас выполнить
натяжение проще – ролики оснащены соответствующими индикаторами, поэтому
нет риска «недотянуть» или «перетянуть». Так постоянно случалось со старыми
авто, когда усилие натяжения определялось «на глазок» и неопытный механик мог запросто
привести механизм в негодность.

При разборке также следует снять датчик положения
коленвала – ведь он может быть поврежден и выведен из строя.

Стоит
помнить, что периодически нужно выполнять замену всех расходных материалов –
гаек, болтов, уплотнителей. И даже водяной насос (помпу) желательно сменить на
новый, особенно если он не в лучшем состоянии.

Какие инструменты понадобятся?

Прежде чем приступать к ремонту, нужно подготовить инструмент.
Вопреки распространенному мифу, что пригодятся молоток и гвозди на 120, для
ремонта Лада Калина понадобится стандартный набор приспособлений. К ним
относят:

• ключи на 17;
• ключ для снятия колеса;
• набор торцовых головок (обязательно должна присутствовать головка
  или ключ на 10);
• отвертка шлицевая;
• натяжной ключ для натяжения ролика.

Подготовительные работы

Прежде чем приступить к разборке ГРМ и снятию ремня,
следует установить автомобиль на ровную поверхность, включить передачу и
поднять переднее колесо на домкрат. Далее поднимите капот, слейте антифриз.

Колесо также рекомендуется снять. Это облегчает доступ
к приводному колесу коленчатого вала и упрощает процедуру разборки механизма.

Замена ремня ГРМ на Калине: пошаговый алгоритм

Вот как заменить ремень ГРМ на Калине:

1. Проведите
   демонтаж ремня генератора.
2. Снимите
   кожух двигателя, вывернув предварительно крепежные болтовые соединения.
   Затем демонтируйте поддомкраченное колесо – вы получите доступ к щитку
   (защита двигателя) и сможете открыть шкив на коленвале.

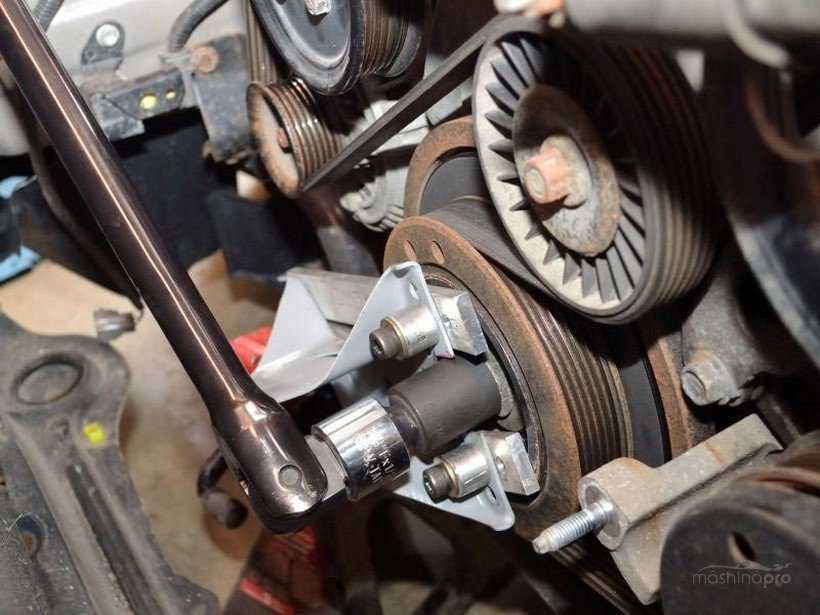

Шкив коленвала

1. Далее
   необходимо выставить метки. Сначала следует определить верхнюю мертвую
   точку — то есть положение ГРМ по отношению к коленвалу. Это позволит
   избежать отклонений при сборке агрегата и последующих проблем.
2. Ослабьте
   натяжные ролики, чуть-чуть ослабив гайку. Но не откручивайте ее полностью.
3. Снимите
   ремень ГРМ – сначала демонтируйте шестеренки распредвала, затем ролика и только
   после этого шкива водной помпы.
4. Для
   полного снятия ремня демонтируйте генераторный шкив.
5. Установите
   принудительную фиксацию сцепления, чтобы блокировать коленчатый
   вал. Далее необходимо ослабить крепежный элемент приводного
   колеса коленвала и снять его.
6. Снимите
   ремень газораспределительного механизма.
7. Замените
   натяжной ролик на новый (если при прокручивании он заедает, создает шумы и
   скрипы) и установите новый ремень на посадочное место. Произведите сборку
   механизма в обратной последовательности. Не забудьте правильно натянуть
   ремень перед тем, как крышка ГРМ будет установлена на место.

8 и 16 клапанов – какая разница?

Если двигатель на 16 клапанов, то замена ремня ГРМ на
Калина проводится аналогичным способом, что и в случае, когда ДВС на 8
клапанов. Единственная сложность – нужно демонтировать, затем установить обратно
переднюю опору двигателя.

Для этого следует снять болты TORX E14, которые
фиксируют опору к кронштейнам. Чтобы облегчить задачу, если болты туго
откручиваются, необходимо варьировать положение двигателя с помощью домкрата.

На Лада Калина 2 замена ремня выполняется иначе?

Принцип замены все тот же:

1. Снимается защитная крышка двигателя.
2. Производится демонтаж переднего правого колеса и брызговика мотора.
3. Проворачивается коленвал для выставления меток.
4. Снимается шкив коленвала (необходимо открутить болт), отпускается
   натяжение ремня.
5. Ремень снимается, на его место устанавливается новый.

Модуль зажигания

Ниже подробно описывается устройство модуля зажигания, признаки его неисправности, так же способы проверки для диагностики данной детали самостоятельно.

Устройство МЗ

Модуль зажигания представляет собой квадратную деталь внутри, которого находятся две катушки. Они представляют собой, обмотки из медной проволоки внутрь которых помещен стальной сердечник. Каждая катушка отвечает за работу двух цилиндров.

МЗ имеет вторичную и первичную обмотки, предназначенные для повышения напряжения, которое необходимо для образования мощной искры и воспламенения топливной смеси в камере сгорания.

Признаки неисправности МЗ

Модуль зажигания Калины имеет несколько типичных симптомов неисправности, таких как:

• Троит двигатель автомобиля;
• Рывки при движении;
• Потеря мощности;
• Тяжелый запуск двигателя;
• Загорается «CHECK ENGINE»;

Чаще всего при обрыве одной из обмоток модуля зажигания из строя выходят сразу два цилиндра, так как они работают попарно. Если в автомобиле отказало сразу два цилиндра, то это явный признак поломки модуля зажигания.

Проверка

Проверка модуля зажигания подразделяется на два этапа: проверка внешнего состояния и проверка прибором.

Оценка внешнего состояния

Необходимо демонтировать модуль и провести его тщательный осмотр. На нижней части не должно быть каких-либо сколов, пробоев и т.п. повреждений. На верхней части, куда одеваются высоковольтные провода, не должно быть ржавчины, следов коррозии, а так же каких-либо сколов. Если внешне МЗ выглядит хорошо, то можно приступать к проверке мультиметром.

Проверка прибором

Проверка мультиметром производится путем замера сопротивления катушек и напряжения на цепи питания модуля зажигания. Данный способ поможет оценить состояние модуля, а так же его исправность.

Сначала необходимо проверить целостность цепи управления МЗ. Выставляем на приборе переключатель на измерение постоянного напряжения в диапазоне 20В. Включаем зажигание на автомобиле и подключаем щупы прибора к первым двум контактам на разъеме (как показано на фото). Прибор должен показать наличие напряжения в диапазоне от 11 до 13 Вольт.

Далее приступаем к проверке непосредственно модуля. Для этого выставляем переключатель прибора на измерение сопротивления в диапазоне до 200 Ом. Подключаем щупы прибора к выводам модуля, а именно к 1-3, 2-4 (как показано на картинке). Сопротивление на приборе должно быть не более 5 Ом

Следующим этапом будет проверка сопротивления на входе модуля зажигания. Для этого так же требуется установить переключатель мультиметра на измерение сопротивление в диапазоне 200 Ом. Щупы мультиметра необходимо подключить к крайним контактам модуля, прибор должен показать сопротивление не более 5 Ом.

Если в первом и втором случае замера сопротивления прибор показывает бесконечность, то есть единицу, это означает что обмотка катушки находится в обрыве и, следовательно, она неисправна.

Цена модуля зажигания калины

Чтобы исключить обрыв ремня ГРМ, завод-изготовитель рекомендует каждое ТО (каждые 15 тыс.км. пробега) выполнять проверку ремня. А замену производить через 75 тыс. км. пробега.

Чтобы правильно выполнить замену ролика ГРМ на Калине с 8 клапанным двигателем, и не повредить комплектующих системы газораспределительного вала, нужно иметь общее представление об этом техническом узле мотора.

Для общего представления данного технического узла достаточно знать следующие три пункта:

• Основная функция роликов в системе ГРМ заключается в натяжении ремня, и удержания его для работы по заданной траектории. Помимо натяжения ремня, ролики также служат в качестве успокоителя ремня во время его работы.
• Ролики — это механическое устройство, которое состоит из: центрального узла крепления. Данный узел представляет из себя металлический цилиндр, в центре которого со смещением высверлено отверстие под крепежный болт, или шпильку. Второй составляющей ролика является подшипник, поверх которого установлена рабочая поверхность. Она является отшлифованной цилиндрической накладкой, по которой движется ремень ГРМ.
• Натяжители ремня ГРМ, как и сама система — находятся с правой стороны двигателя при открытии капота. Для защиты ее от повреждений, она закрывается специальным пластиковым кожухом. При снятии защитного кожуха можно увидеть два шкива, ниже которых установлены ролики. Как правило, в данной модели их два, но есть модификации двигателя, в которых установлен лишь один натяжитель ремня.

После того как автомобилист изучит данную информацию, можно приступить непосредственно к выполнению подготовительных работ перед заменой расходных комплектующих.

Как выставить зажигание на ВАЗ 2110, инжектор, 8 клапанов

Ваз 2110 или, как её прозвали в народе «Десятка», был одним из самых распространенных отечественных автомобилей на наших дорогах. Выпускалось автотранспортное средство с 1995 по 2007 года на заводе АвтоВАЗ. ВАЗ 2110 инжектор, 8 клапанов был своеобразной заменой карбюратору. Главным отличием был тип подачи топлива в цилиндры: в инжекторной версии оно вбрызгивается под давлением. Имея более мощный двигатель, расходуя меньше топлива, ВАЗ 2110 инжектор требует более кропотливого ремонта с применением дополнительного оборудования. Объём двигателя машины варьировался от 1,5 до 1.6 литра. В данной статье мы рассмотрим один из нюансов в ремонте автомобиля, а именно: как выставить зажигание на ВАЗ 2110? Прежде всего, нужно выяснить, какая система зажигания установлена в автотранспортном средстве:

• бесконтактная с трамблёром-распределителем: прерыватель поворачивается на несколько градусов и таким образом ставится угол опережения;
• бесконтактная электронная система зажигания не имеет трамблёра, а угол опережения выставляется посредством управления ДВС (с помощью датчиков, например, датчика положения коленчатого вала).

Угол опережения выставляется при включенном двигателе без движения автомобиля с вращением коленвала 820-900 оборотов. Величина угла – от 0 +/- 1 до верхней отметки. Если угол установлен неправильно, двигатель будет испытывать перегрев, снизится мощность, увеличится расход топлива, проявится детонирование.

Для начала необходимо с помощью датчиков, например, датчика положения коленчатого вала (регулирует поступление топлива) выставить информацию в блок управления.

Регулировка зажигания ваз 2110 инжектор, 8 клапанов требует некоторых навыков мелкого ремонта автомобиля:

1. Освободить привод газораспределительного механизма от футляра.
2. Расстояние между датчиком и зубчатым диском на коленвале не должен превышать 0,5 – 0,7 мм, чтобы импульс датчика мог пройти, и искры образовывались бесперебойно.
3. Шкив коленвала должен быть на месте, проверить это можно с помощью меток. Метка на маховике должна совпасть с меткой картера КПП, для чего необходимо поворачивать коленвал.
4. Метка на масляном насосе должна совместиться с приливом блока цилиндра.
5. Еще одна метка на колесе привода распредвала должна совпадать с приливом крышки ремня ГРМ.
6. При совмещении всех точек поршни 1 и 4 цилиндров будут размещаться в верхнем положении. Тогда расстояние между зубьями совпадёт с приливом на блоке цилиндра, 20й по счёту зуб сойдётся с датчиком коленвала.
7. Датчик даёт сигнал в систему управления ДВС о том, что поршень цилиндра номер 1 в верхнём положении в состоянии сжатия.

При работе с током необходимо соблюдать технику безопасности: наденьте резиновые перчатки и выбирайте инструменты с прорезиненными ручками.

Установка зажигания будет полной, если проверить проделанную работу. Точную диагностику можно провести только с помощью компьютера, однако можно оценить функционирование цепей:

• проконтролировать контакты (только при выключенном зажигании);
• внутри модуля необходимо узнать напряжение на клемме С и В;
• чтобы проверить высоковольтный провод, необходимо поместить в колпачок свечу и приставить ее к блоку цилиндров. При включении ДВС с помощью стартера, должна появиться искра. Необходимо проверить все провода. Отсутствие искры должно послужить поводом к проверке или замене системы зажигания;
• при продолжении некорректной работы двигателя, нужно проверить систему питания.

На ваз 2110 карбюратор также необходимо выставление меток для регуляции системы зажигания. Следует помнить, что раннее и позднее зажигание ухудшает эргономичность Вашего двигателя, мощность падает. ДВС подвергается воздействию высоких температур и чрезмерных нагрузок. Также возможно возникновение детонации.

Узел зажигания ВАЗ 2110 не подлежит ремонту, возможна только полная замена на новое устройство!

https://youtube.com/watch?v=aIOMGBmM3SM

Чем грозят неисправности в зажигании

Проблемный запуск двигателя, едкий дым из выхлопной трубы и другие неприятности, которые могут случиться с вашим автомобилем – часто следствие неправильно выставленного момента зажигания, а не проблем с карбюратором. Незнание этого простого факта заставляет водителей подолгу без толку копаться в деталях автомобиля. Однако если искра вовсе не появляется, или заливает свечи, неисправность нужно искать в другом месте.

ВАЗ-21099 с карбюраторным двигателем требует точной регулировки зажигательного момента. Это можно сделать и без специализированного оборудования, однако легче использовать стробоскоп. Этот инструмент значительно облегчит вам работу по выставлению момента зажигания, которую нужно будет проводить скорее всего не один раз.

Описанные в данной статье проблемы могут возникнуть по многим причинам, однако легче проверить первую приходящую на ум поломку – неверно выставленный угол зажигания. Итак, самые часто встречающиеся неполадки работы системы двигателя:

• слишком сильная детонация в поршневой системе. Характерные признаки: при нажатии на газ слышен характерный звенящий звук. Такая проблема часто встречается у невнимательных автомобилистов, которые не уделяют надлежащего внимания своей машине. Причина ранней детонации – преждевременное зажигание, которое грозит не только некомфортной работой автомобиля, но и последующей деформацией колец поршня. Следует заметить, что ремонт поршневой системы – не самое дешевое «удовольствие»;
• при запуске двигателя из выхлопной трубы идет сильный черный дым. Такая проблема также может говорить о слишком быстром зажигании;
• мощность двигателя значительно снижена; использование топлива большего объема по сравнению с обычным литражом; двигатель не может быстро изменять режим работы, снижена приёмистость. Все вышеописанные неполадки связаны с противоположной проблемой – слишком позднем зажигании. Причина заключается в том, что смесь не полностью сгорает при самой высокой точке положении поршня. Такая верхняя точка называется еще мертвой. Таким образом даже при обратном движении поршня смесь продолжает сгорать. Возможна и вторая причина – слишком большая температура системы выпускных труб;
• если неполадка диагностирована при нажимании педали газа, то наиболее вероятная её причина – слишком позднее зажигание. В таком случае двигатель работает со значительными перебоями, а при нажатии газа диагностируются так называемые «провалы», во время которых двигатель не работает. Данная проблема может вызвать неровный автомобильный ход;
• запущенный в холостую двигатель работает неравномерно.

Поэтому, если вы увидели одну из перечисленных неполадок в вашем ВАЗ-21099, обратите внимание на угол, выставленный в системе зажигания. Возможно, проблема именно в нём

Угол, выставленный в системе зажигания

Замена ГРМ на 8-ми клапанном двигателе

Если владелец машины считает, что подошло время, ремню в механизме привода ГРМ требуется замена, эту процедуру следует выполнить. Бо́льшая часть владельцев доверяет проведение этой работы специалистам, но при большом желании и навыках обслуживания автомобиля, её вполне можно выполнить самостоятельно. Откладывать это дело на «будущее» не следует, так как обрыв ремешка приведёт к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Схема ГРМ Ваз 11186

Следует приобрести расходные материалы, приготовить набор гаечных ключей, автомобильный домкрат, подставку под кузов машины, колодки под задние колёса автомобиля.

И также потребуется ключ для регулирования натяжения зубчатого ремня. Начинать работу можно в гараже, любой другой горизонтальной площадке. Кроме этого, понадобится набор шестигранников разных размеров. Для удобства выполнения работ лучше всего снять переднее правое колесо.

Для этого на установленном автомобиле затягивают рычаг ручного тормоза, под задние колёса устанавливают колодки, срывают колёсные болты баллонным ключом. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Чтобы получить доступ к приводу ГРМ, следует демонтировать защитную крышку. Понадобиться пятый номер шестигранника, которым выворачивают 3 винта на пластиковой крышке.

Болты крепления защитной крышки

Снятие защитной крышки

Сливают небольшое количество антифриза из системы охлаждения мотора, если будет меняться помпа.

Далее начинается замена ГРМ.

• Необходимо головкой на «10» вывернуть шпильку натяжного устройства генератора, снять его ремень. После этого следует выставить привод ГРМ по меткам. Лучше всего это сделать при снятом колесе с правой стороны автомобиля. Автомобиль приподнимают домкратом. Устанавливают для надёжности подставку под порог машины, снимают колесо. Теперь ключом нужно вращать болт на шкиве коленвала по часовой стрелке до тех пор, пока метка на шкиве распредвала не совпадёт с отметкой задней крышки защиты.
• Потребуется пятый номер шестигранника для снятия нижнего защитного щитка привода ГРМ. Далее следует снять шкив коленвала, для этого понадобиться помощник. Он должен включить пятую передачу, надавить педаль тормоза. В это время ключом с удлинителем выворачивают болт крепления шкива, снимают его. За ним также удаляется защитная шайба. Метка на зубчатом колесе должна совпадать с отливом на крышке масляного насоса. Следующим этапом ослабляют натяжение приводного ремня. Отвинчивают болт крепления натяжителя, снимают вместе с регулировочной шайбой, её в дальнейшем возвращают на место.
• Снимают старый ремень со шкивов. Если нужно, то демонтируют помпу системы охлаждения мотора. Перед установкой новой детали, внимательно осматривают зубчатые колёса. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняется новым изделием.
• Перед тем, как установить новый ремень, ещё раз проверяют совпадение установочных меток привода ГРМ, если всё в порядке, продолжают работу. Устанавливают на своё место ролик натяжного устройства вместе с регулировочной шайбой, но не затягивают его. Надевают ремень на зубчатое колесо распределительного вала, далее шкив коленчатого вала, помпа и натяжной ролик.
• Ремень привода ГРМ натягивают специальным ключом поворачивая ролик натяжителя, направление движения указано на корпусе ролика. Поворачивают его до совпадения меток на подвижной и неподвижной втулках ролика, после этого затягивают болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 ставят на место все снятые детали, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, то процедура замены зубчатого ремня выполнена правильно.

   Гнёт ли клапана

К сожалению, такое на 8-ми клапанном двигателе иногда случается, если происходит повреждение зубчатого ремня в приводе ГРМ

Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода ГРМ при проведении технического обслуживания, чтобы своевременно выявить возможные проблемы в клапанном механизме. Обрыв ремня приведёт к дополнительным затратам на ремонт силового агрегата, что в несколько раз превысит стоимость ремня с натяжным роликом

С этим читают

С этим читают

Установка момента зажигания

Необходима лишь для карбюраторных моделей. Для работ понадобится один инструмент – стробоскоп. Он продается практически в любом автомагазине и имеет приемлемую цену. Также желательно иметь гаечный ключ для того, чтобы можно было отвернуть гайку, при помощи которой крепится трамблер.

Для настройки момента зажигания на ВАЗ 2110 необходимо:

1. Работы выполнять на холостом ходу. Коленвал должен вращаться со скоростью до 820 – 900 оборотов в мин. Шланг, идущий от карбюратора и подсоединяющийся к ваккум-коректору, должен быть отсоединен.
2. Взять стробоскоп, выводы подсоединить к клеммам АКБ «-» и «+». Наконечник высоковольтного провода нужно вынуть из гнезда и вставить провод, идущий от стробоскопа.
3. Вынуть резиновую заглушку из прорези картера и направить в освободившееся место стробоскоп. После этого нужно завести машину. Во время ее работы нужно отслеживать метку на маховике. Как только запустится двигатель начнет работать стробоскоп. Миганием он укажет на метку. Мигание будет быстрым, а метка оставаться неподвижной. Однако если сместить трамблер, то и метка сместится.
4. Для смещения метки и трамблера нужно ослабить верхнюю гайку крепления трамблера, а также 2 нижних. После этого трамблер можно будет чуть повернуть. В этот момент сместится и метка по стробоскопу.

Чтобы более детально и наглядно разобраться с процессом регулировки зажигания, рекомендуется посмотреть соответствующие видео. Чтобы решить вопрос, как выставить зажигание на ВАЗ 2110 инжектор 8, можно дополнительно проконсультироваться у опытных автовладельцев.

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

1. Срезаем половину старого ремня ГРМ канцелярским ножом.
2. Снимаем половину старого ремня ГРМ.
3. Надеваем на шкивы коленвала новый ремень ГРМ.
4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Неисправности ременной передачи ГРМ

Ремень газораспределительного механизма – резиновое изделие, армированное внутри капроновыми нитями. Одна сторона у него гладкая, другая покрыта зубьями, обеспечивающими сцепливание с звездочками привода ГРМ не допуская перескакивания через зубья.

Во время эксплуатации автомобиля газораспределительный ремень испытывает большие нагрузки и с течением времени могут возникнуть следующие неисправности:

обрыв;
слабое натяжение;
нарушение целостности изделия.

На износ ременной передачи влияют следующие факторы:

• качество изделия;
• правильность монтажа;
• степень натяжения;
• условия эксплуатации;
• манера езды водителя.

Повреждения ремня могут вызвать неправильно отрегулированные элементы узла. При недостаточном натяжении возможен перескок ремня через зубья, что нарушит работу привода. Чрезмерное натяжение способствует быстрому износу ремня и других деталей привода ГРМ.

Обрыв происходит, если водитель вовремя не заменит пришедшее в негодность изделие. Если ремень оборвется в пути, автомобиль не сможет дальше самостоятельно передвигаться. Машину придется доставлять эвакуатором в автосервис. Состояние ремня напрямую влияет на работу вспомогательного оборудования, так как оно работает через ременную передачу. Порой нити обтрепанных краев обматывают на вал генераторной установки и блокируют ее работу.

Периодичность замены газораспределительного ремня?

Производитель рекомендует при замене ремня ГРМ ориентироваться на пробег и менять изделие на Лада Калина через каждые 75 тыс. км пробега. Срок замены может наступить раньше, это зависит от состояния ременной передачи.

Следует регулярно проводить ее визуальный осмотр, не реже одного раза в месяц или через 15 тыс. км пробега. Проверка проводится на остывшем двигателе. Для этого выкручиваются болты крепления и демонтируется передняя защитная крышка газораспределительного механизма. Далее вывешивается переднее колесо справа и при включенной пятой передаче проворачивается коленвал. В это время осматриваем ремень. Он подлежит замене, если обнаружатся следующие признаки:

• трещины и складки на поверхности;
• расслоение материала;
• наличие износа;
• обтрепанные края;
• подрез или отсутствие зубьев;
• пятна рабочих жидкостей;
• ремень ослаблен и его невозможно натянуть.

Незамедлительная замена позволит избежать внезапный обрыв ремня. На 8-клапанном двигателе старых версий Лада Калина при обрыве ремня ничего серьезного не происходит, в отличие от новых 8-цилиндровых и 16-цилиндровых моторов, в которых при обрыве поршни сталкиваются с клапанами, что приводит к загибанию клапанов и повреждению поршней.

При обрыве на восьмицилиндровом агрегате после обрыва меняется ремень и можно продолжать эксплуатировать автомобиль. В случае с 16 цилиндрами обрыв грозит дорогостоящим ремонтом с заменой ГБЦ.

От: admin

Эта тема закрыта для публикации ответов.
