Камаз-5490: технические характеристики

Начало строительства завода.

Начало строительству завода по производству большегрузных автомобилей было положено осенью 1969 года. В присутствии партийных и хозяйственных руководителей на месте будущего завода большегрузных автомобилей в городе Набережные Челны был установлен бетонный блок, на котором было написано: «Здесь будет построен Камский автомобильный батыр». Таким образом было обозначено начало строительства татарского богатыря («батыр» с татарского переводится как «богатырь»). Днем, когда на месте будущего завода впервые заработали экскаваторы, стало 14 декабря 1969 года.

Согласно плану, заводской комплекс должен был состоять из семи производств, которые отвечали бы за все этапы изготовления большегрузных автомобилей. Сюда входили литейное, кузнечное, прессово-рамное, ремонтно-инструментальное, агрегатное, двигательное и автосборочное производства. Строительство первых из них – Ремонтно-инструментального и Литейного заводов было начато уже осенью 1970 года. Спустя некоторое время после постройки всех остальных были построены также ремонтно-механический завод и завод малолитражных автомобилей. Все производство размещалось на огромной территории свыше трех миллионов квадратных метров.

Одновременно большое внимание уделялось организации выпуска прицепов для будущих автомобилей нового автозавода. Было принято решение, что проектированием прицепов будет заниматься ГКБ в городе Балашов, а конструкторский отдел Одесского автосборочного завода займется проектированием полуприцепов

Параллельно в Красноярске началось строительство завода, который будет выпускать прицепы и полуприцепы для новых большегрузных автомобилей.

Такой размах подготовки объяснялся важностью будущего КАМАЗа. Планировалось, что на нем будет произведено не только свыше 150 тысяч большегрузных автомобилей, но и 250 тысяч дизельных двигателей для установки в машинах других предприятий

Их планировалось использовать на Уралах, ЗИЛах, а также некоторых серий автобусов. Для того, чтобы продукция завода отвечала всем поставленным задачам, к вопросу технологического оборудования подошли со всей серьезностью. Для оснащения завода использовалась самая современная техника, в том числе и иностранная. Среди 700 иностранных фирм, поставлявших свою технику на завод, такие известные корпорации как Hitachi, Renault, «Ингерсолл Рэнд», «Буш», «Хюллер», а также многие другие.

Чтобы принять решение о тех проектах, по которым будет осуществляться автомобилестроение, проводились не только заводские, но и приемочные испытания. Так, к примеру, с целью создания опытного ЗиЛ-170 было спроектировано 10 различных модификаций автомобилей. Каждый из них был рассчитан на вес до 26.5т. Государственные испытания экспериментальных образцов проводились на многих трансах страны. Трасса Орел-Киев была выбрана для проверки автопоездов, рассчитанных на наибольший груз (свыше 30 тонн). Самосвалы ЗиЛ-5510 и ЗиЛ-53202 испытывались на трассе Углич-Рыбинск. Часть экспериментальных автомобилей гоняли под Москвой, используя для этой цели Дмитриевский полигон. Основные же испытания, конечно же, проходили в отдаленных и малонаселенных частях страны: в Забайкалье, Тюменской области, а также на территории пустынь. Всего в испытаниях участвовало 40 экспериментальных образцов, которые проехали свыше 4.5 млн. км.

Благодаря тому факту, что завод строился под эгидой «Всесоюзной комсомольской стройки», его строительство удалось закончить значительно раньше запланированного срока. Уже в 1973 году были построены все объекты первой очереди, а в мае следующего года в экспериментальном режиме был выпущен первый двигатель КАМАЗ. Первый силовой агрегат N1 собрали в конце 1975 года.

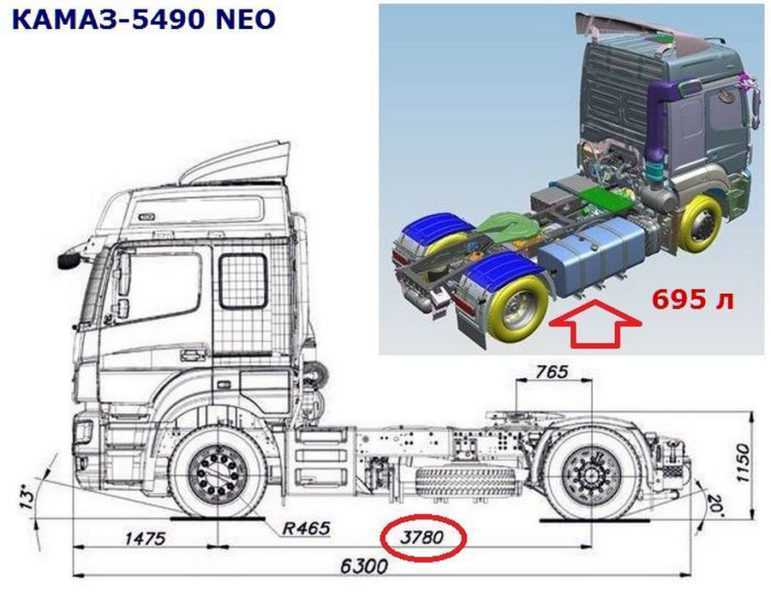

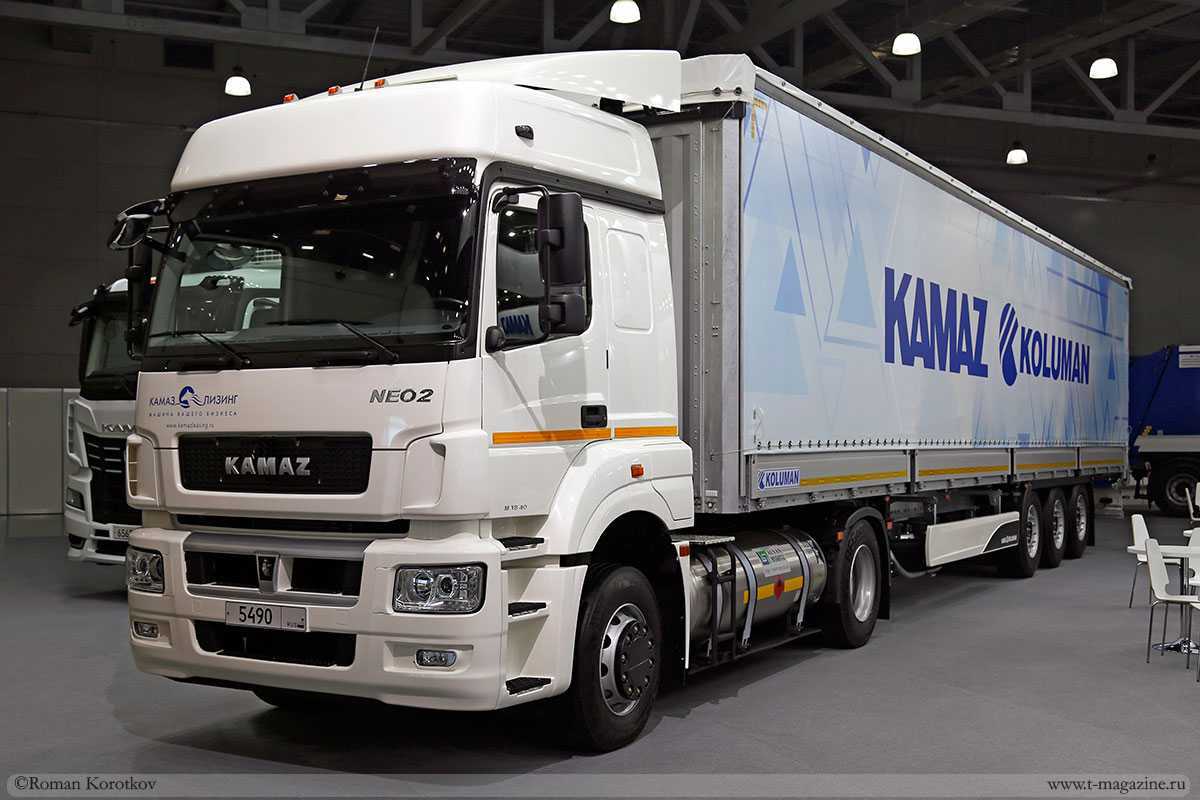

KамАЗ-5490-87 (S5) NEO (газодизельный)

Автомобиль оснащён газодизельной системой питания. Её главным преимуществом является повышение экономической эффективности использования грузовика. Дизтопливо замещается газом в соотношении 60/40, и это даёт общую экономию в деньгах до 21 процента, или до 500 тысяч рублей в год (при пробеге машины в 200 тысяч километров). Кроме того, данная система питанияспособствует гораздо меньшему загрязнению окружающей среды. Ресурс двигателя повышается: меньше образуется отложений продуктов сгорания на поршневой группе. При отключении подачи газа автомобиль полностью сохраняет свою работоспособность в дизельном режиме – его характеристики не отличаются от обычных дизельных аналогов.

Допоборудование: датчик нагрузки на заднюю ось; кондиционер; автономный отопитель кабины; предпусковой подогреватель двигателя; электронный тахограф; аудиоподготовка; сиденье водителя на пневмоподвеске.

КамАЗ «Бархан»

Опытный 12-местный автомобиль КамАЗ «Бархан». | Фото: autowp.ru.

На базе армейского КамАЗ «Мустанг» в 2006 году был спроектирован новый автомобиль «Бархан». Издалека машина выглядит как огромный внедорожник, но стоит подойти поближе, и впечатление кардинально меняется. «Бархан» вмещает до 12 человек, весит 7 тонн и при этом обладает впечатляющей проходимостью.

Издалека КамАЗ «Бархан» в самом деле похож на внедорожник. | Фото: autowp.ru.

Автомобиль приводится в движение двигателем КамАЗ-740, который выдает мощность 240 л.с. и крутящий момент 921 Н∙м. К сожалению, уникальная машина не пошла в серию.

Психологический портрет

Некоторое время назад, во время работы выставки СТТ-2019, у меня состоялся кулуарный разговор с командой инженеров предприятия «ДК РУС» – российского представительства грузового и автобусного подразделений концерна Daimler AG. Мы осматривали продукцию камского автогиганта. Мой вопрос о сотрудничестве Mercedes-Benz и КАМАЗ они по секрету прокомментировали так. Если смотреть на этот процесс глазами сотрудника представительства Daimler AG, то обидно наблюдать, как уплывают в Россию наработки, которые головному предприятию стоили немалых трудов. Но, если смотреть на итоги совместной работы глазами патриота своей страны, то отрадно наблюдать, как новые технологии постепенно преображают грузовики из Набережных Челнов. Когда я детально рассматривал КАМАЗ-54901, а затем оказался за рулём, всё время мысленно возвращался к этой любопытной позиции.

На шумную новинку возлагают большие надежды. До декабря 2019 года машины будут проходить испытания, а продажи стартуют только после завершения тестов. Поэтому тот тягач, который оказался у меня в руках на мячковском автодроме, образец «детский», предсерийный, и в определённые моменты заслуживает снисходительного отношения. Но другую чашу весов тянут грозные конкуренты – семь крупнейших марок из Европы, Ford и китайцы, у которых временами проявляется всплеск интереса к российскому рынку.

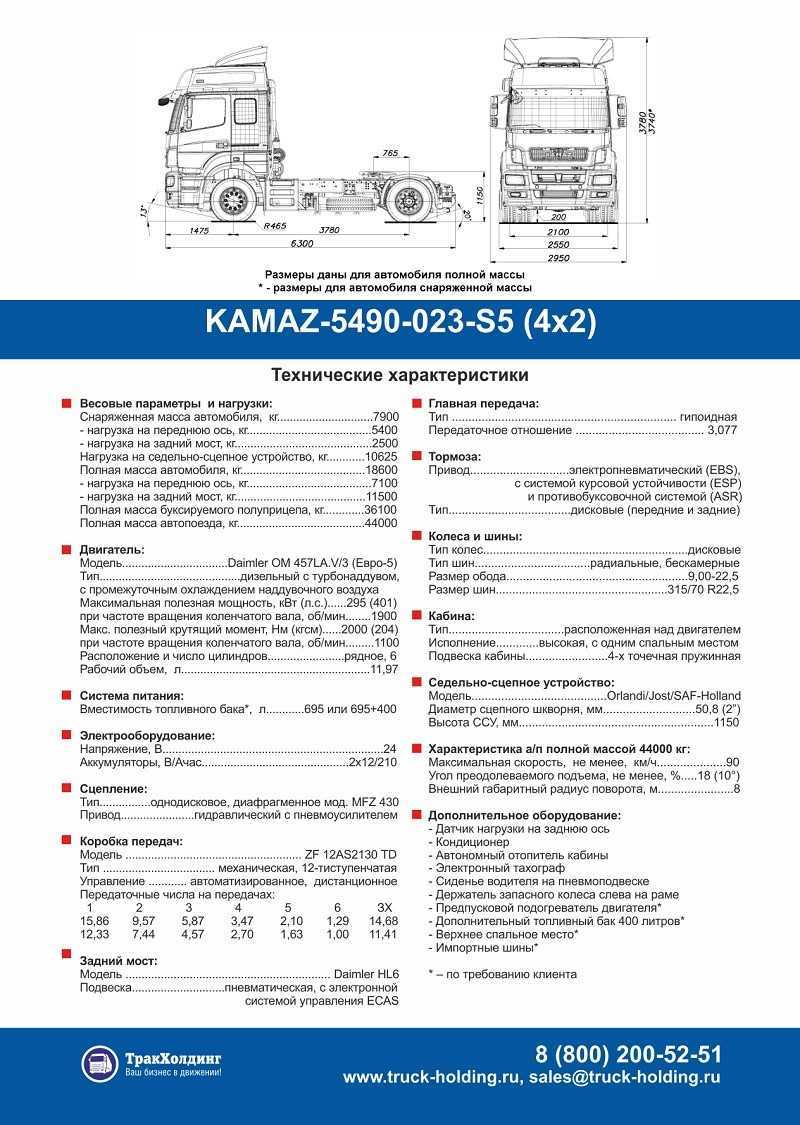

KамАЗ-5490-87 (S5)

Варианты комплектаций:
КамАЗ-5490-009-87 (S5) – с 12 АКПП без ретардера; КамАЗ-5490-99010-87 (S5)
– с 16 МКПП без ретардера, без бокового ограждения; КамАЗ-5490-014-87 (S5) с –16 МКПП без ретардера, с низкой кабиной на механической подвеске, без бокового ограждения, с проблестковыми маячками, кнопкой аварийного выключения массы, защитой проводки, и топлвного бака (для транпортировки цистерн с горючим).

Технические характеристики этих вариантов, отличающиеся от указанных выше

Нагрузка на седельно-сцепное устройство – 10,655 т / 10,625т / 11,125 т.
Полная масса полуприцепа – 36,055 т / 36,025 т / 36,525 т.
Снаряжённая масса – 7,87 т / 7,9 т / 7,4 т.
Нагрузка на задний мост – 5,35 т / 5,38 т / 5,08 т.
Нагрузка на переднюю ось – 2,52 т / 2,52 т / 2,32 т.
Коробка передач – автоматическая ZF 12AS2130 / механическая ZF 16S 2220.

Допоборудование: датчик критического износа накладок, датчик нагрузки на ведущий мост, комплект аэродинамических обтекателей, подогреватель предпусковой «Адверс 14ТС», электронный тахограф, магнитола, кондиционер, подогрев сидений, люк с электроприводом.

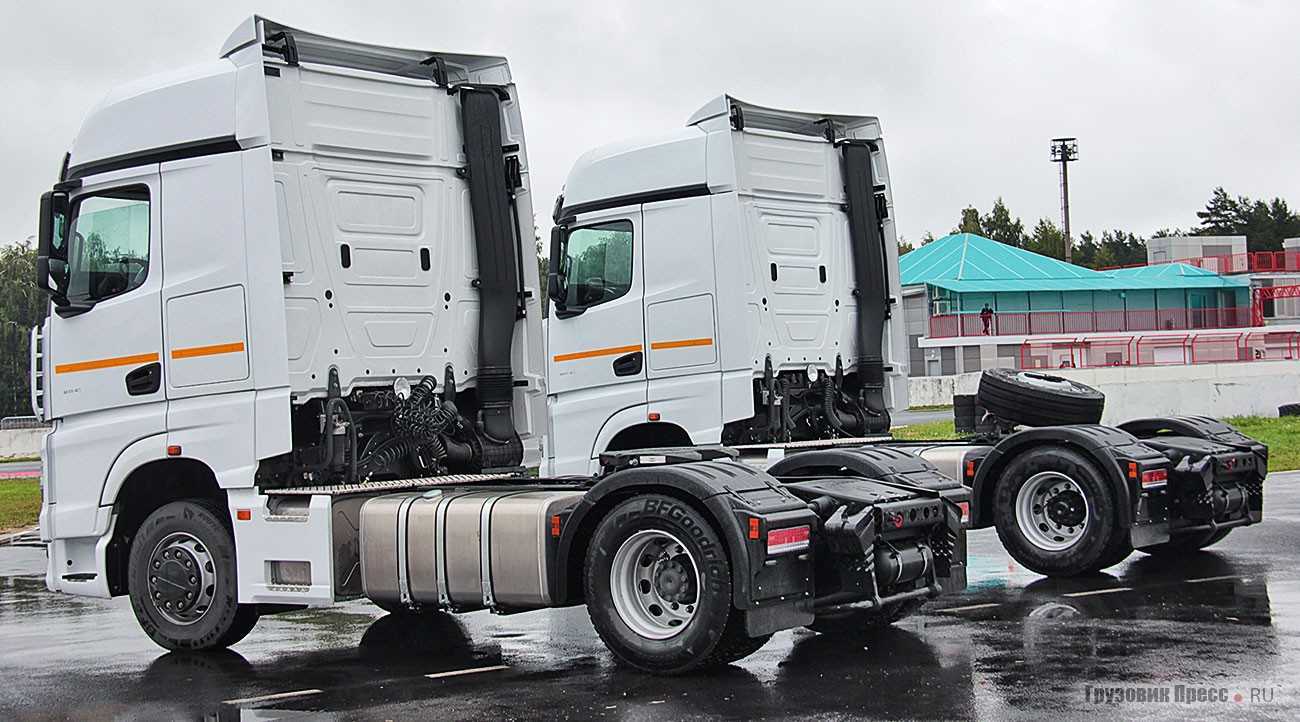

Конструкция рамы и подвески

Рама у данного седельника оригинальная. Она собрана из импортного проката по современной технологии: все кронштейны и траверсы крепят на особенных высокопрочных болтах. Под первой поперечиной монтируется противоподкатный брус, а на левом лонжероне спереди устанавливается массивный интегральный кронштейн, объединяющий передние кронштейны рессор и крепление кабины. На него же ставится и гидроусилитель руля.

Подобные интегральные кронштейны даже в Европе стали применять сравнительно недавно. Данные кронштейны уменьшают перемещение и скручивание лонжеронов в этом месте. Как следствие, улучшается управляемость автомобиля. Рама также технологичная и многофункциональная: на её основе можно соорудить длиннобазный тягач под автопоезд с прицепом, имеющим центральное расположение осей.

В Евросоюзе длина подобных сцепок составляет 18,75 метров, а в Российской Федерации разрешено двадцать метров: с такими габаритами объём грузового отсека вырастает с привычных 86 (93) до 110-ти кубометров. А это значит, что грузовик гораздо быстрее окупится.

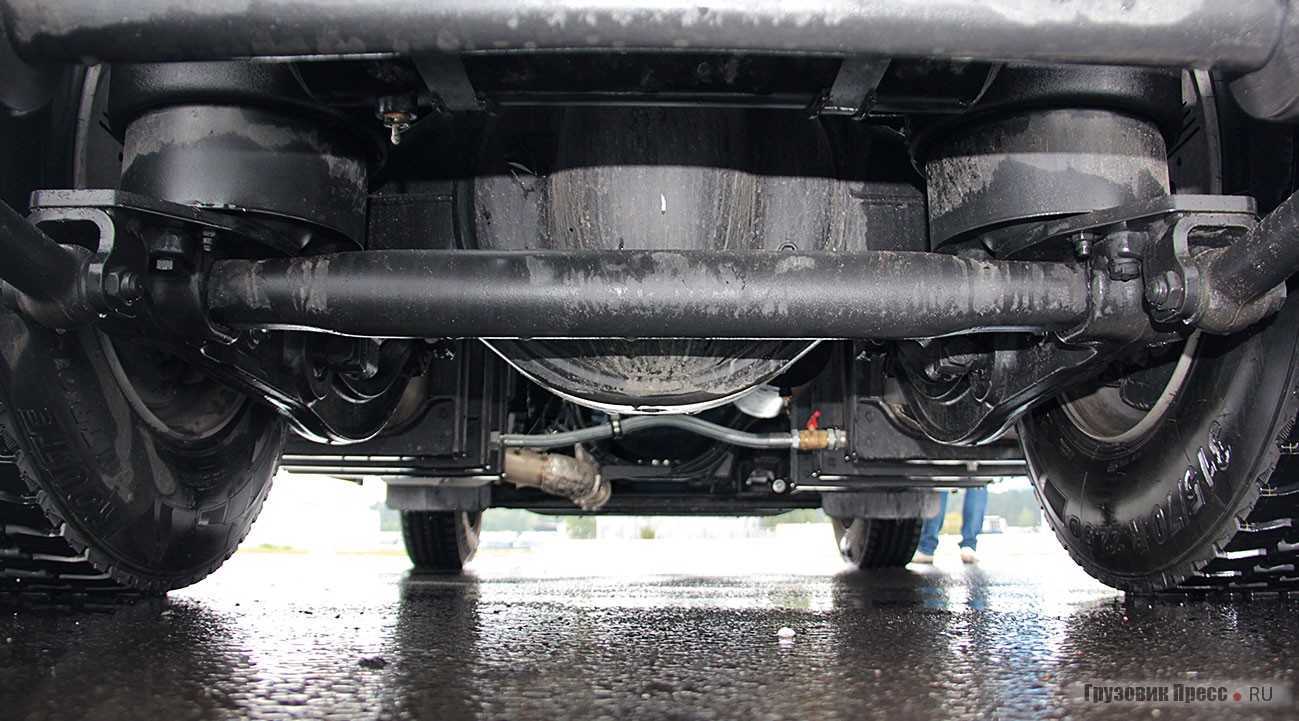

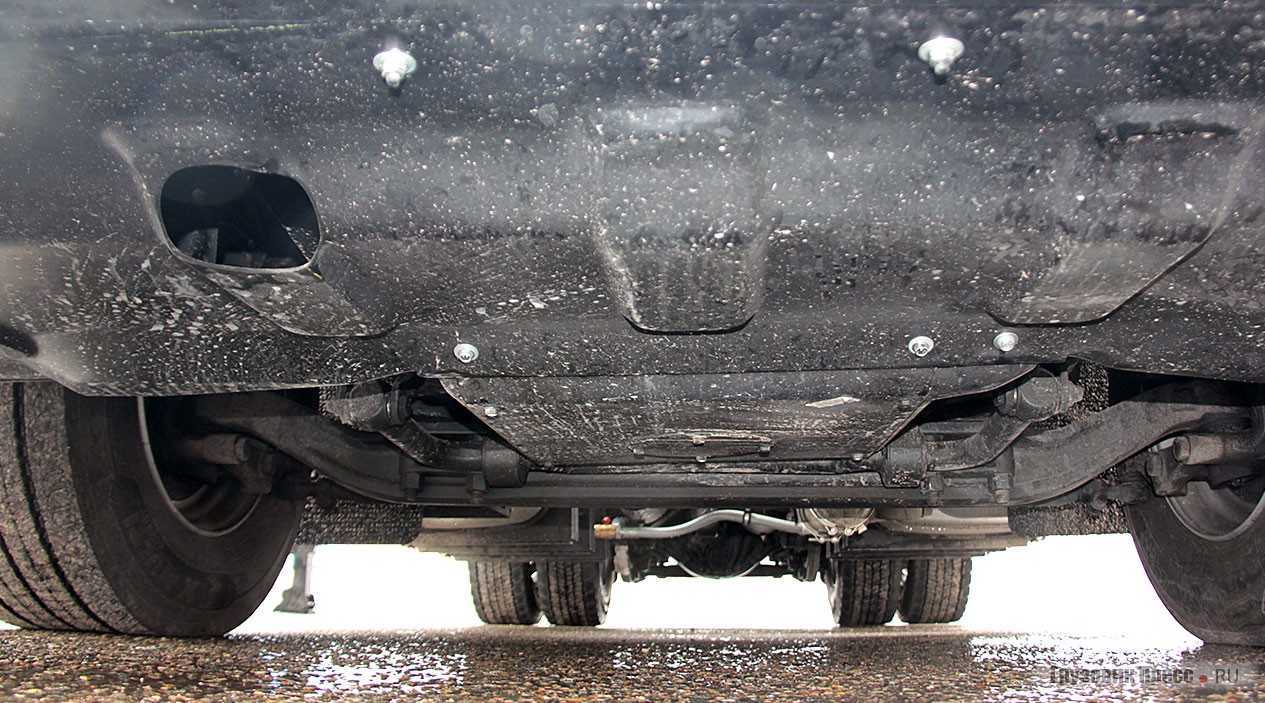

Передняя подвеска тягача малолистовая рессорная, а задняя – пневматическая с системой управления ECAS. Ведущий мост установлен на пневмоподвеске, но если на рестайлинговом тягаче КамАЗ-5460 применялась четырехбаллонная схема, то здесь она двухбаллонная, как на «Мерседесе».

«Принимай, Родина, первый КАМАЗ!»

С таким лозунгом на борту первый серийный грузовик под маркой Камского автомобильного завода с модельным номером 5320 сошел с конвейера 16 февраля 1976 года. В городе стоял счетчик, который отсчитывал время до выпуска КАМАЗа. Это был настоящий праздник для Набережных Челнов и для всей страны. Сегодня тот первый автомобиль хранится в музее завода.

КАМАЗ-5320 с минимальными изменениями выпускался до 2001 года, и до сих пор его можно встретить на дорогах России и соседних стран. Кабина КАМАЗ-5320 сегодня может показаться спартанской, но тогда она считалась одной из самых комфортных и безопасных в своем классе. Неприхотливость в обслуживании и доступный ремонт стали визитной карточкой КАМАЗа. К концу 80-х годов страну покрыла сеть фирменных автоцентров, проводивших техобслуживание и поставлявших запчасти для грузовиков.

Спустя чуть более десять лет с момента производства первого автомобиля предприятие в 1988 году отметило юбилей − выпуск миллионного грузовика. По подсчетам специалистов за первые десять лет работы КАМАЗ полностью оправдал все вложенные в него средства.

В том же 1988 году на заводе была создана гоночная команда «КАМАЗ-мастер», которая взяла на себя миссию проверять надежность грузовиков на международных ралли внедорожников. С тех пор экипажи команды на модернизированных «КАМАЗах» 16 раз становились победителями самого престижного в мире ралли «Дакар», а также три раза первенствовали в Кубке мира по внедорожным ралли.

Несмотря на непростую ситуацию в 90-е годы, когда заводы бывшего СССР закрывались один за другим, КАМАЗ оставался в строю и выпускал новые модели грузовиков. В 2000-е годы предприятие вышло на мировой уровень, создало совместные производства с партнерами из США, Германии, Индии и других стран. Экспорт техники в 2007 году достиг максимального на тот момент значения − 13 444 единицы в год.

Тягач с «автоматом»

Возникает вполне естественный вопрос: а нельзя ли было сделать тяжелые платформы старым дедовским методом, то есть как у белорусов? Раньше можно было. Сейчас нельзя.

Дело в том, что механическая трансмиссия плохо подходит для использования в машинах с солидными нагрузками, в которых используются двигатели с мощностью больше 500 лошадиных сил. А крутящий момент превышает 400 Нм. В белорусском шасси для «Ярса» его максимальное значение равно 3080 Нм. Нужна гидромеханическая трансмиссия (ГМТ), обеспечивающая простоту и плавность переключений и уменьшение ударных нагрузок на агрегаты. В РФ ГМТ для автомобильной техники делать не могут. И все попытки ее создания не продвигаются дальше НИР.

Но сравнительно недавно делали – на Курганском заводе колесных тягачей. Однако завода, на котором когда-то работали одиннадцать тысяч человек, нет уже девять лет. Он был закрыт после серии банкротств. Сейчас в уцелевших корпусах расположился большой торговый центр с рядом развлекательных заведений.

Технология ГМТ в России утрачена. А в Беларуси сохранена.

Более того, на машинах БелАЗ используют не только гидромеханическую, но и электромеханическую трансмиссию. На карьерном самосвале БелАЗ-75710 грузоподъемностью 450 тонн установлены четыре мотор-колеса. Но, это, конечно, не серийная, а штучная продукция, машины собирают на площадке заказчика.

Несколько лет назад на КамАЗе предполагали создать параллельно с машинами на основе электромеханической трансмиссии и платформы с ГМТ. Подступились к решению проблемы при создании бронеавтомобиля «Тайфун-К». И как в те времена в «оборонке» поступали сплошь и рядом, купили ГМТ у американской компании Allison Transmission. Затем грянули санкции, и КамАЗ был вынужден переключиться на китайскую копию «Аллисона», однако у нее выявилась низкая надежность. Ветвь оказалась тупиковой.

РФ дважды предпринимала попытки купить у Беларуси МЗКТ. Однако Лукашенко выставил, как у нас посчитали, непомерную цену три миллиарда долларов. И это понятно – завод приносит значительную прибыль, поставляя продукцию не только в Россию, но и в Китай, Турцию, ОАЭ, Египет и ряд других стран. Зачем же Батьке отказываться от завода, который зарабатывает твердую валюту?

Российские прагматики, рассуждая о непомерной цене, говорят, что за два миллиарда можно построить новый завод. Может быть, и можно. Но где взять технологии и специалистов? Вот об этом не думали, когда уничтожали Курганский завод колесных тягачей.

2. Многострадальные тягачи

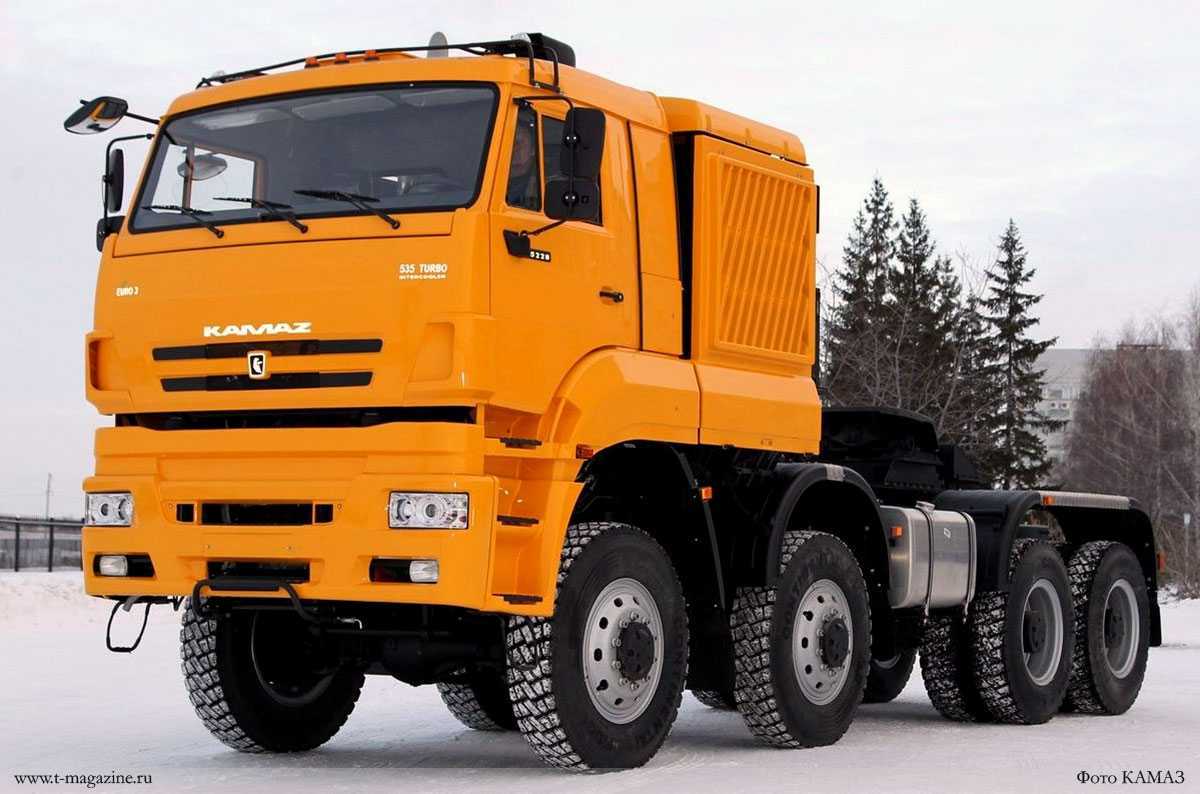

Политические события в Белоруссии побудили заняться проблемой импортозамещения для РВСН. А именно – шасси для мобильных ракетных комплексов, каковые производятся на МЗКТ – Минском заводе колесных тягачей. Итак, почему РФ пока не имеет своих специальных колесных шасси и тягачей (СШКТ) для РВСН? Хотя, казалось бы, у страны есть возможность их делать.

Силовая линия и шасси

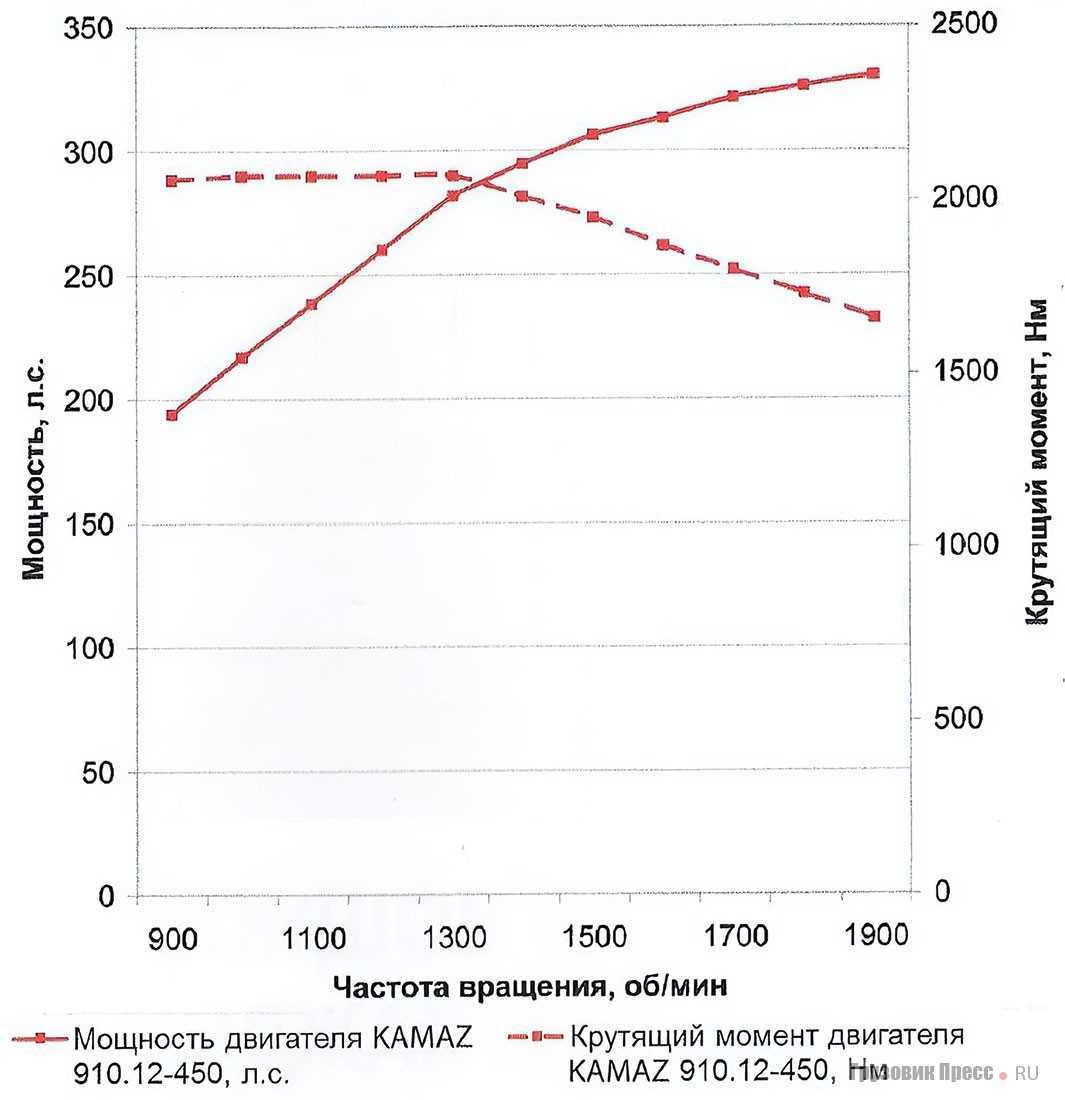

Длинноходный турбодизель КАМАЗ-910.12-450 – плод сотрудничества автогиганта с германо-швейцарской концерном Liebherr. За основу был взят двигатель Liebherr 946, выпускаемый с 2012 года. Конструкция двигателя во многом схожа с решениями других производителей. Компоновка – 6 цилиндров в ряд, раздельные ГБЦ с 4 клапанами на цилиндр, привод ГРМ – шестернями со стороны маховика. Размерность ЦПГ – 130х150 мм, рабочий объём – 11 946 cм3. У двигателя чугунный блок цилиндров, «мокрые» гильзы, система питания с топливной рампой Common Rail.

Диапазон настроек мощности от 380 до 550 л. с., показатели максимального крутящего момента 1700–2540 Н.м. Протестированный КАМАЗ-54901 имел настройку мощности 450 л. с. (331 кВт) при 1900 об/мин и максимальные 2060 Н.м крутящего момента при 1300 об/мин.

Сухие цифры показателей мощности и крутящего момента усредняют и обобщают данные, ставя этот двигатель в некий условный общий строй. Посему от себя рекомендую взглянуть на график внешней скоростной характеристики двигателя. Как видно, после 1300 об/мин кривая максимального момента катится под откос. Наиболее благоприятный режим по крутящему моменту у двигателя КАМАЗ-910.12-450, это зона 1050–1250 об/мин. Низковато для магистрального тягача, больше подходит неспешной и тяговитой спецтехнике, которой как раз славится марка Liebherr. Тестовый заезд подтвердил низовой характер двигателя, но отчасти эту особенность компенсируют возможности автоматизированной КП ZF Traxon, которой оснащают КАМАЗ-54901, а также высокое передаточное отношение главной пары – 2,278.

Немного о дополнительных функциях АКП ZF Traxon, применённых на КАМАЗ-549010 К. Важно, что данная коробка передач применительно к моделям семейства КАМАЗ-54901 имеет солидный запас прочности, так как она способна работать с крутящим моментом до 2800 Н.м на прямой передаче и до 3500 Н.м на ускоряющей

Для маневрирования в узких проездах предусмотрена функция ограничения минимальной скорости, на подъёме автопоезду не позволит скатиться назад HSA Hill Start Assist, в определённых случаях КП разрешит двигаться накатом с целью уменьшения сопротивления качения и экономии топлива, преодолеть застревание и выскочить из ямки поможет режим раскачки, а ползущий режим Greeping mode даёт возможность начинать движение при отпускании педали тормоза без задействия акселератора, что удобно в заторах.

Вот теперь мне искренне непонятно, почему при столь богатом наборе премиальных ассистентов даже простенький моторный тормоз в базовой комплектации не предусмотрен? Пока отнесу это к «детским болезням» новой модели…

Остальной основной конструктив

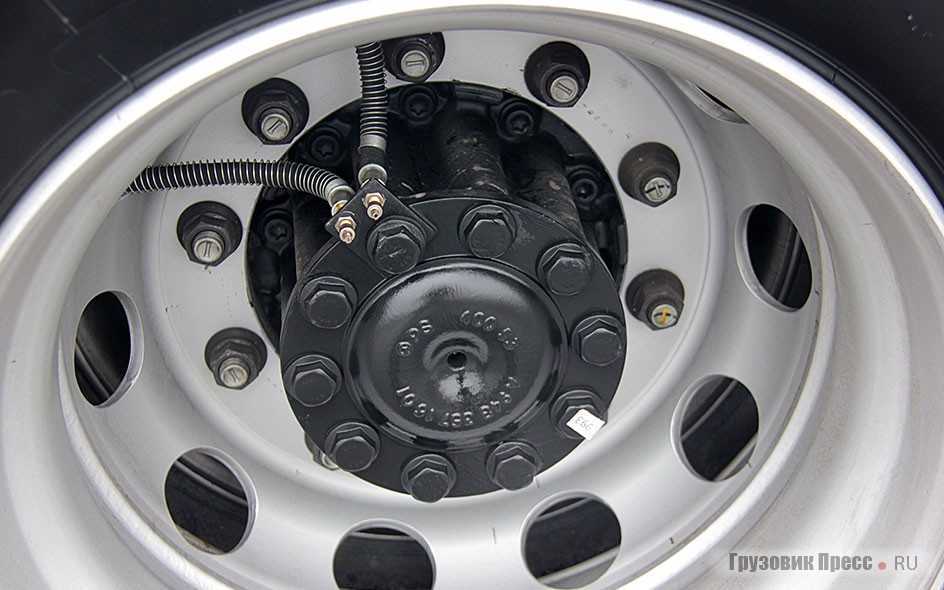

Рама новейшего КАМАЗ-54901 автомобиля – из лёгких высокопрочных сталей, передняя ось, грузоподъёмностью 9 т получила необслуживаемые ступицы. Ведущий мост – одноступенчатый Daimler HL6, с гипоидной главной передачей. Возможны варианты передаточных отношений от 2,2 до 3,07 в зависимости от модификации. Повторюсь, на тестовой модели 549010 К стоял мост с передаточным числом 2,278.

Соединения карданных валов имеют торцевые шлицы для снижения нагрузки на крепёж. Тормозные механизмы на всех осях дисковые, тормозная система включает систему динамической стабилизации. В базовой комплектации автомобиля предусмотрены система поддержания курсовой устойчивости и противобуксовочная система. Размерность шин 315/70 R22,5. Стабилизаторы поперечной устойчивости присутствуют на передней и задних осях.

Для комфортной магистральной работы увеличена ёмкость топливных баков: один бак на 700 л либо два бака суммарно на 1200 л, в зависимости от исполнения. На тестовой машине был именно такой вариант.

На границе двух веков.

В начале нового тысячелетия большое внимание было уделено соответствию продукции завода европейским экологическим требованиям, в результате чего был выпущен новый двигатель «Евро 3». Также было принято решение расширять производство малолитражных автомобилей «Ока» и приступить к производству тракторов КТ-240К и автобусов НЕФАЗ класса Турист

Предприятие также продолжило работы по налаживанию контактов с иностранными партнерами. В результате проделанной работы в 2005 году было создано совместное предприятие с Zaenradfabric, которое производило коробки передач. В этом же году группа компаний «Северсталь» приобрела контрольный пакет акций ОАО «ЗМА». Спустя год на заводе начали сборку двигателей Cummins В для среднетоннажных грузовых автомобилей.

В настоящее время ОАО КАМАЗ это современное гармонично развивающееся предприятие с постоянно увеличивающимся ежегодным количеством выпускаемых большегрузных автомобилей. В него входит 9 крупных заводов, расположенных в городе Набережные Челны. Помимо этого сборками грузовиков КАМАЗ занимаются и в других городах России, а также других странах: Украине, Казахстане, Польше и Эфиопии.

История предприятия.

В середине 60-х годов ХХ века в Советском Союзе резко возросла необходимость в автомобилях большой грузоподъемности. Это было вызвано, во-первых, ростом грузооборота внутри страны. Стране была срочно нужна техника с большой грузоподъемностью, в первую очередь автопоезда и самосвалы для транспортировки грузов на дальние расстояния. К сожалению, в то время основную массу автомобилей составляли машины грузоподъемностью меньше 8 тонн, к тому же сроки эксплуатации многих из них уже давно подошли к концу. Таким образом, в стране резко встал вопрос об организации выпуска новых большегрузных автомобилей. Однако, ни один из существующих автозаводов страны не смог бы справиться с этой задачей. Поэтому директивами XXIV съезда КПСС была обозначена необходимость создания новых автозаводов для производства большегрузных автомобилей в Татарской АССР.

Решение о строительстве такого комплекса заводов в городе Набережные Челны было принято постановлением ЦК КПСС и Совета Министров СССР уже в середине 1969 года. Данный город был выбран неслучайно. Его географическое положение как нельзя лучше подходило для этой роли, в первую очередь благодаря непосредственной близости от города железной дороги. Несомненным преимуществом стало и наличие организации «Камгэсэнергострой» — крупнейшей многопрофильной строительной организации в Татарской АССР и всем Советском Союзе. Именно на нее и было возложено строительство жилья, заводских объектов, а также возведение плотины и ГЭС. Для выполнения всех поставленных задач в строительстве было задействовано свыше 100 тысяч человек, которые приехали со всех регионов огромной страны.

Двигатель КамАЗ-5490

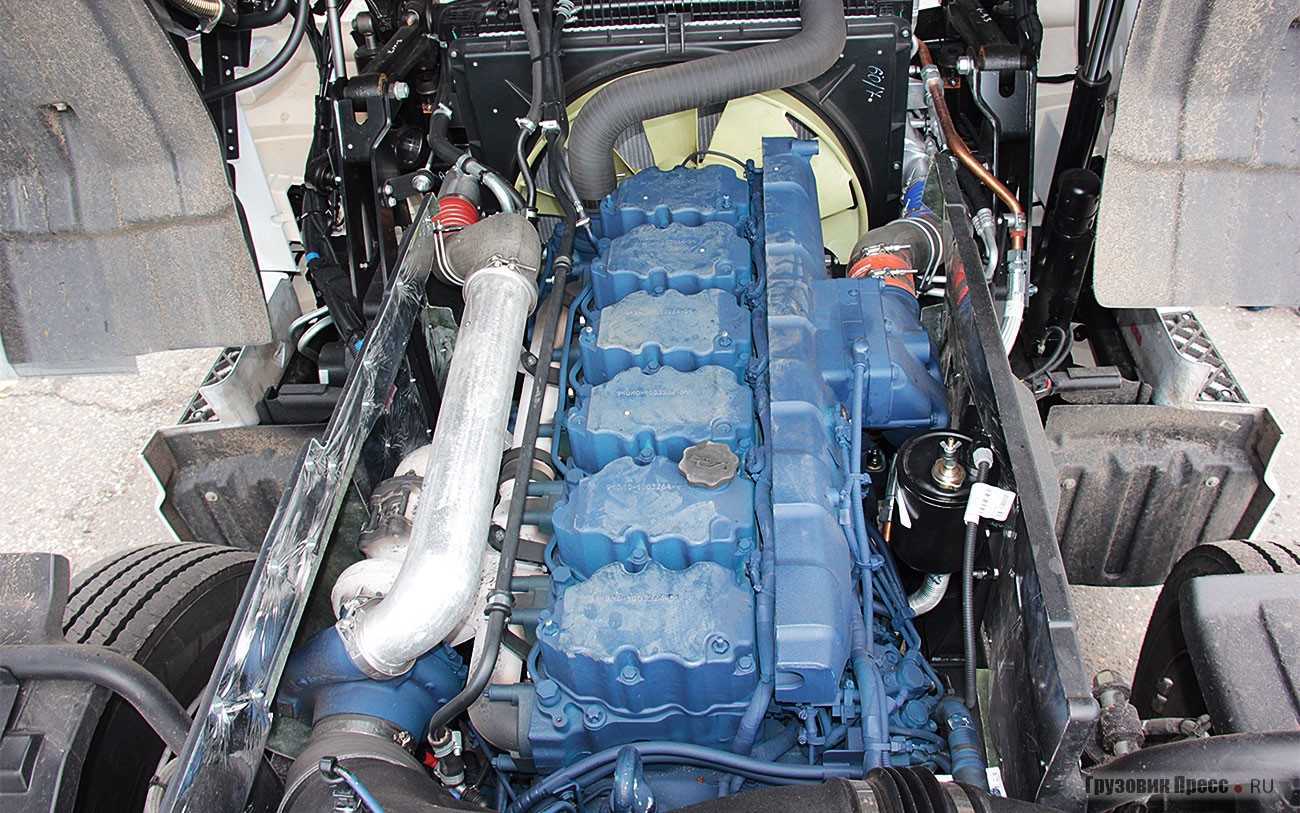

Все модификации КамАЗ-5490 оснащаются силовыми агрегатами Mercedes-Benz OM 457LA. Это шестицилиндровый рядный дизель с турбонаддувом и промежуточным охлаждением наддувочного воздуха. Их собирают на моторном заводе концерна «Даймлер» в Мангейме. Немецкий турбированный дизель отличается хорошей экономичностью, его заявленный ресурс – 1 000 000 километров, а межсервисный интервал – 80 тысяч километров.

Конструкция OM 457 LA традиционна: турбонаддув, промежуточное охлаждение, распредвал в блоке, мокрые гильзы, головки цилиндров раздельные, четырехклапанные. Топливная аппаратура — PLD. Это индивидуальные для каждого цилиндра, электронно-управляемые мини-ТНВД. Стандарты Евро-5 соблюдаются посредством технологии «БлюТек» (с применением «АдБлю» – раствора мочевины).

Рабочий объём – 11,97 литра.
Максимальная полезная мощность – 295 кВт (401 л.с.), при частоте вращения коленчатого вала 1900 об/мин.
Максимальный полезный крутящий момент – 2000 Н.м (214 кгс.м), при частоте вращения коленчатого вала 1100 об/мин.

«УАЗ-Марторелли» (1976)

Однажды гонщик Луиджи Марторелли пересёк Сахару на ГАЗ-69 (который тогда производился в Ульяновске). И был настолько впечатлён внедорожными качествами «козлика», что связался с советским «Автоэкспортом», предложив немедленно начать поставки последней модели — УАЗ-469. Рекламу брал на себя.
В итоге с 1973 по 1999 годы компания Martorelli продала на Апеннинах больше 6 тысяч «уазиков»!

Для европейского рынка их дорабатывали, ставили гидроусилители, дизели «Пежо». Брутальный ульяновец даже засветился в 4 сезоне культового сериала «Спрут» в качестве транспортного средства одного из мафиози.

Как свидетельствует справочник «Внешняя торговля СССР», в 1978 году советский автоэкспорт достиг пика: 388 тыс. легковушек на сумму свыше 500 млн рублей. Что стало и его лебединой песней: с нарастанием кризисных явлений в советской экономике автозаводам всё труднее становилось ставить на конвейер новые модели, и очень скоро конструкция «Москвичей» или «Волг» безнадёжно устарела по сравнению с западными аналогами. Вопрос дальнейшего экспорта в развитые страны, увы, отпал.
