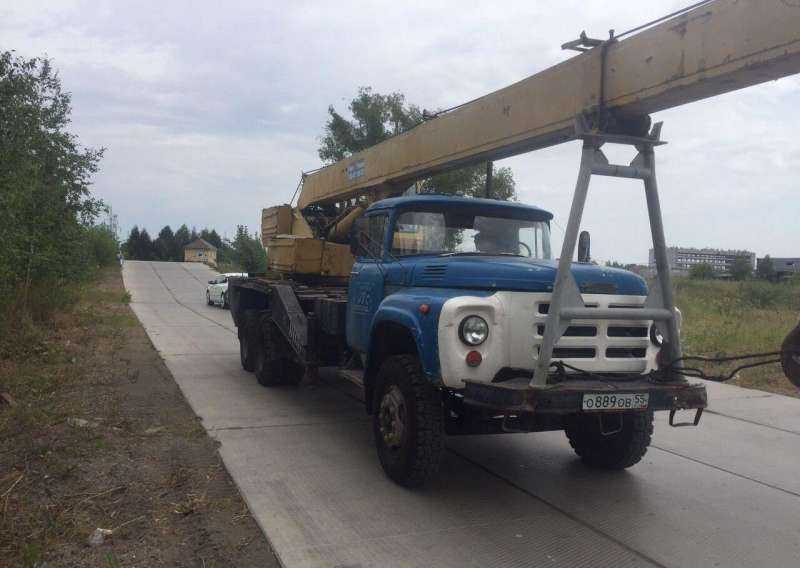

Грузовик зил-133, технические характеристики, обзор модификаций автокран, тягач, бортовой, зил-133 гя, редуктор, мосты, двигатель и рама

Особенности шасси и подвески грузовика

Так как ЗИЛ-133 стал грузовиком повышенной грузоподъёмности, ему понадобилась совершенно новая усиленная рама. Её сделали из двух лонжеронов усиленного типа, которые соединены между собой за счёт специальных поперечин. Так как длина рамы значительная, для придания ей необходимой жёсткости понадобилось пять поперечин. Каждая из них выполняет ещё и дополнительные функции поддержки различных агрегатов:

На первой стоят опоры двигателя;
На второй, третьей и четвёртой – другие узлы грузовика. Например, на третьей крепятся лонжероны рамы;
На пятой закреплено устройство сцепки.

Такая конструкция весьма надёжна и долговечна. К сожалению, мощные рамы грузовиков советского периода сильно подвержены коррозии, поэтому без надлежащего ухода они могут полностью разрушиться. Выбирая такой грузовик в качестве рабочей машины, нужно внимательно осмотреть её раму.

Источники

https://WarWays.ru/gruzovye-mashiny/zil-133.html
https://valerasamosval.ru/zil-133/
https://arendavlg.com/zil/tehnicheskie-harakteristiki-zil-133-i-ego-osnovnyh-modifikaciy.html
https://spectekhnika.info/zil-133-gya/
https://PrideSaratov.ru/marki/zil-133-gya.html
https://MilitaryArms.ru/gruzovye-avtomobili/zil-133/
https://avtovishki-v-arendu.ru/spetstehnika/tehnicheskie-harakteristiki-zil-133-i-ego-osnovnyh-modifikaciy.html
https://drive.temaretik.com/1651540946045372826/zil-133g40-foto-s-opisaniem-tehnicheskie-harakteristiki/
https://minitraktor34.ru/stroitelnaya/zil-133.html
https://tractoramtz.ru/zily/zil-133gya-tehnicheskie-harakteristiki.html
https://kalibrtractor.ru/spetstehnika/tehnicheskie-harakteristiki-zil-133-i-ego-osnovnyh-modifikaciy.html

Военизированные трёхосные грузовики с колёсной формулой 6х4

Семейство «Урал-377» (1965-1983 гг.)

Односкатные бортовые 7,5-тонные грузовики Урал-377Н с двигателем в 180 сил, передним мостом от МАЗа-500 и широкопрофильными шинами являлись доработанными народнохозяйственными автомобилями, которые в ограниченных количествах служили в Вооруженных cилах СССР для перевозки по тыловым путям сообщения всевозможных грузов, амуниции и оборудования для строительства войсковых трубопроводов.

Военизированный дорожный автомобиль Урал-377Н с деревянным кузовом и широкопрофильными шинами

Колонна бортовых грузовиков Урал-377Н при дальней транспортировке труб различного диаметра

Мелкими партиями выпускались седельные тягачи 377С и 377СН, работавшие в сцепе с полуприцепами-фургонами ОдАЗ-828 с глухими кузовами (кабинами). В них размещалась аппаратура радиолокационных, штабных и ракетных комплексов ПВО, диспетчерские и автоматизированные командные пункты различных уровней управления.

Серийный многоцелевой седельный тягач Урал-377С (фото автора)

Урал-377СН с полуприцепом ОдАЗ-828 командного пункта «Основа»

ЗИЛ-133Г (1975-1977 гг.)

В середине 70-х Московский автозавод короткое время выпускал народнохозяйственный восьмитонный 150-сильный грузовик ЗИЛ-133Г1 с балансирной подвеской задних двускатных колёс. Его планировалось использовать на тыловых дорогах общего пользования для доставки воинских грузов, ремонтного оборудования и элементов понтонно-мостовых конструкций.

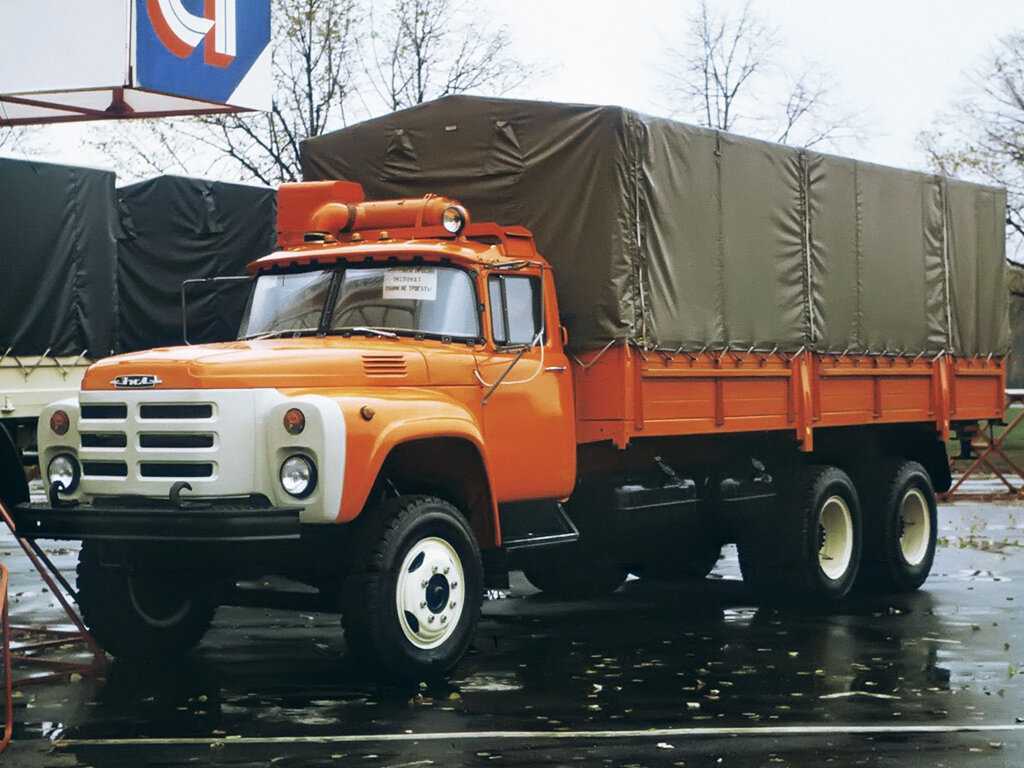

Грузовик ЗИЛ-133Г1 с деревянной грузовой платформой и откидными бортами. 1975 год (фото С.Андреева)

КрАЗ-250 (1978-1995 гг.)

Малоизвестно, что в 70-е в Кременчуге удалось создать серию грузовиков для доставки тяжёлых грузов и монтажа инженерно-строительных надстроек. Её основой был автомобиль-шасси КрАЗ-250 без лебёдки, выполненный на укороченной базе 12-тонного грузовика КрАЗ-257Б1 с 240-сильным мотором и новой кабиной с капотом и крыльями от армейской версии КрАЗ-260. Несмотря на мелкосерийное производство, на КрАЗах-250 грузоподъёмностью 14,6 тонны успели смонтировать несколько видов военной техники, уже известной по другим крупным автомобилям.

Трёхосный заднеприводный грузовик-шасси КрАЗ-250 для перевозки и монтажа тяжёлых надстроек. 1978 год

На этом шасси устанавливали доработанные застекленные типовые кузова К-257 с оснащением тяжёлых мастерских МШК-1 и МРБД для ремонта в полевых условиях дизельных двигателей и их агрегатов. В аэродромной службе состояла вакуумная аэродромно-уборочная машина В-68 для очистки взлетно-посадочных полос.

Мобильная мастерская МРБД на базе КрАЗ-250 с фургоном К-257 для ремонта блоков цилиндров

Вакуумная установка В-68 для очистки аэродромных взлетно-посадочных полос, переставленная на шасси КрАЗ-250

В специальных закрытых фургонах размещалось оборудование обновленной азото- и кислорододобывающей станции АКДС-70М2, состоявшей из технологической и компрессорной машины с кузовами длиной около 10 метров, вспомогательных грузовиков и автономной электростанции в 200 киловатт на прицепе МАЗ-5224В.

Модернизированная технологическая машина станции АКДС-70М2 в специальном кузове

Компрессорная установка азотокислорододобывающей станции АКДС-70М2 на шасси КрАЗ-250

На КрАЗе-250 перевозили также звенья понтонно-мостовых парков ПМП-М и ППС-84 и монтировали сваебойные агрегаты УСА-М. На шасси КрАЗ-250К устанавливали войсковое и инженерно-строительное оборудование, включая дизель-электрические краны КС-4561АМ, применявшиеся при перезарядке пусковых систем ракетного комплекса С-300ПС.

Строительный 20-тонный дизель-электрический кран КС-4562 на специальном шасси КрАЗ-250К. 1991 год

ЗиЛ-130

Пожалуй, самым известным автомобилем легендарного автозавода стал грузовик ЗиЛ-130, выпуск которого начался в 1963 году. Этот грузовик стал самым массовым в истории советского автопрома — всего выпущено 3,4 миллиона штук.

Его разработка началась ещё при Сталине в 1953 году, а сборка последних машинокомплектов завершилась уже при Путине в 2014 году. На этом грузовике отработало несколько поколений шоферов, у него было не поддающееся учету количество модификаций, он трудился и в народном хозяйстве, и служил в армии, и до сих пор работает во многих странах, включая Россию.

Это была машина-эпоха и один из символов советского автопрома, хотя изначально автомобиль не отличался выдающимися характеристиками: он был простой, неприхотливый и «неубиваемый». Тем не менее, в 1973 году ему был присвоен «Государственный Знак Качества СССР». Редко какой грузовой автомобиль в мире может похвастать такой долгой жизнью, таким тиражом и таким количеством почитателей и недоброжелателей.

С чего все начиналось?

Начало истории автопрома СССР было положено в 1924 году выпуском первого советского грузовика АМО-Ф-15. Его прообразом являлся итальянский автомобиль FIAT 15 Ter. Местом создания этого родоначальника отечественной автомобильной индустрии стал московский завод «АМО», основанный в 1916 году, а в советское время переименованный и получивший вначале имя Сталина (1933), а затем Лихачева (1956) – его первого директора, занимавшего эту должность с 1927 года.

Чуть позже, в 1930-1932 гг., это начинание получило дальнейшее развитие строительством в Нижнем Новгороде еще одного завода по выпуску автомобилей. Он был рассчитан на производство как легковых, так и грузовых машин, выпускаемых по лицензии американской кампании Ford Motors. С конвейеров этих первых двух предприятий, созданных в рамках общегосударственной программы индустриализации, сошли многие легендарные советские автомобили, и именно они стали основой дальнейшего развития этой важнейшей отрасли промышленности.

В последующие годы к этим крупнейшим в стране автопредприятиям прибавились еще несколько автозаводов: КИМ (Москва), ЯГАЗ (Ярославль) и ГЗА (Нижний Новгород). Сейчас это кажется невероятным, но в 1938 году автопром СССР занимал первое (!) место в Европе и второе в мире (уступив лишь США) по производству грузовиков. В предвоенные годы их было выпущено более миллиона единиц, что позволило в необходимом объеме оснастить подвижным составом Красную армию и предприятия народного хозяйства. Создание многочисленного и в достаточной степени оснащенного автопарка позволило стране добиться успехов в реализации программ довоенных пятилеток.

Описание технических характеристик автомобиля

Автомобиль можно отнести к разряду большегрузных. При собственном весе в 7,61 т он способен перевезти до 10 тонн груза.

ЗИЛ-133ГЯ имеет следующие габариты:

длину 9,25 м;
ширину 2,5 м;
высоту 2,4 м;
высоту погрузки 1,38 м.

Устанавливаются борта высотой 0,57 м, которые можно нарастить почти до метра. Клиренс у машины — 0,235 м.

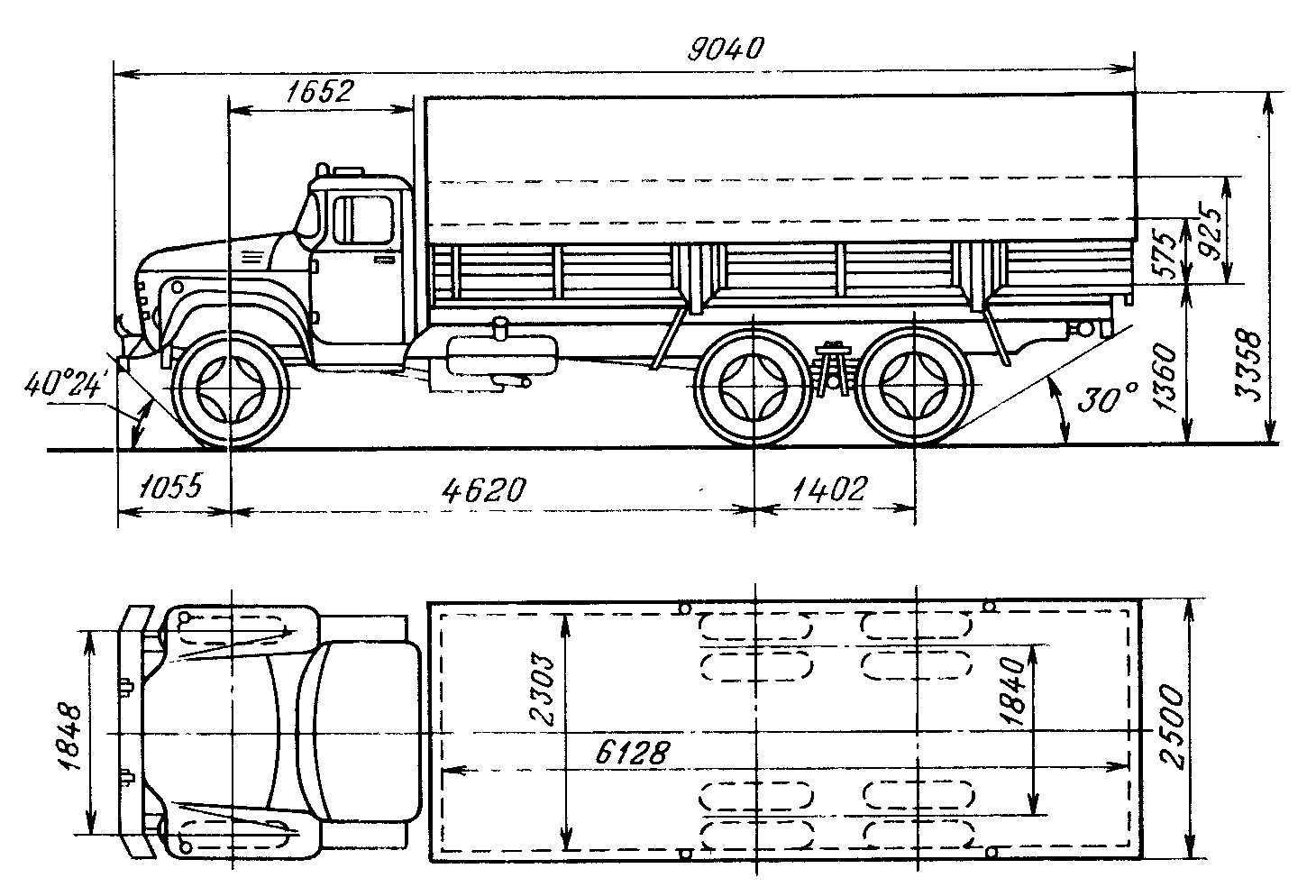

Размеры ЗИЛ-133ГЯ

Моторный отсек

Грузовик стал первой моделью, на который производитель установил дизельный мотор с электрическим стартером. Им стал силовой агрегат КамАЗ-740, разработанный специально для автомобиля ЗИЛ-133ГЯ и имеющий жидкостную систему охлаждения.

Четырехтактный двигатель обладает следующими особенностями:

Устройство двигателя КамАЗ-740

расположением восьми цилиндров в «V»-образной форме;
мощностью 210 л. с.;
рабочим объемом 10,85 л;
предельным крутящим моментом 650 Нм;
весом 1,12 т.

Между цилиндрами осталось место для размещения газораспределительного механизма, ТНВД, насоса ГУР, воздушного компрессора.

Установленные для перекрывания выхода воздуха из цилиндров воздушные заслонки дают возможность при необходимости использовать торможение двигателем.

Тип трансмиссии

В грузовике установлена десятиступенчатая МКПП с делителем, который существенно упрощает процесс вождения

С помощью этого устройства появилась возможность повысить крутящий момент, что особенно важно для машин, эксплуатирующихся в тяжелых условиях

Крутящий момент от двигателя к коробке передач передается при помощи сухого двухдискового сцепления, которое оснащено гидроприводом. Узел размещен на маховике мотора, его закрывает картер, изготовленный единой деталью с корпусом коробки скоростей.

Состав тормозной системы

В автомобиле используется барабанный тип тормозных механизмов, имеющих двухконтурный пневматический привод. Система торможения ЗИЛ-133ГЯ оснащена четырьмя основными узлами:

основными рабочими тормозами с раздельным торможением задних и передних колес;
стояночным механизмом для обеспечения неподвижности транспортного средства при стоянке на уклоне или ровной поверхности;
вспомогательной системой, снимающей определенную нагрузку с основной системы при частых торможениях и продлевающей ее ресурс;
запасным элементом, который используется при аварийном торможении и отказе рабочего тормоза.

Контроль функционирования всех тормозных механизмов осуществляется при помощи звуковой и световой индикации.

Описание шасси и подвески

Трехосный автомобиль ЗИЛ-133ГЯ с колесным устройством 6х4 имеет два ведущих моста, которые соединены в единую тележку и установлены в задней части автомобиля. Рама грузовика представляет собой два штампованных лонжерона, соединенных посредством сварки с пятью поперечными балками. Основные нагрузки приходятся на первый, четвертый и пятый элементы, которые и обеспечивают жесткость конструкции.

Устройство подвески рассчитано на эксплуатацию автомобиля в сельской местности. Передняя зависимая конструкция устроена на полуэллиптических рессорах продольного типа и оборудована телескопическими амортизаторами. На задних колесах с помощью продольных полуэллиптических рессор с реактивными штангами установлена зависимая подвеска балансирного вида.

Рама модели ЗИЛ-133ГЯ

Пожарная машина на базе ЗИЛ-133

Автомобиль, выпускавшийся на 133-й платформе для нужд пожарной охраны, получил индекс 181А. Вопрос о его создании стал в начале 70-х годов, когда появилась потребность в автоцистернах увеличенного объема. Особо актуальной эта проблема была для отдаленных местностей.

Первой пожарной машиной на базе ЗИЛ-133 стала автоцистерна АЦ-40(133Г1) 181. Она была сделана в 1977 году в единственном экземпляре и так и не вошла в серию. Следующие 4 года велась работа по модернизации, после чего на выставке Стройдормаш-81 представили серийный образец 181А. Огнеборцы смогли оценить не только ее увеличенную базу, но и мощный дизельный мотор. Вместимость цистерны была заявлена на уровне 4,8 т, что было сравнимо с двумя стандартными емкостями для воды.

Сложность в эксплуатации автомобиля составлял большой радиус разворота, целых 12 м, из-за чего машина с трудом маневрировала в городской застройке. Неповоротливый «крокодил», как прозвали ЗИЛ-133 водители, не помещался ни в один гараж. Автомобиль поставляли в основном в сельскую местность, но даже емкость его цистерны не смогла там удовлетворить нужды огнеборцев. Длинная база не позволяла машине преодолевать ухабистые дороги. Трудности были учтены, и именно они не позволили начать масштабный выпуск машины: всего с конвейера сошло чуть более 300 автомобилей АЦ-40 (133ГЯ) 181А.

Увеличенная монтажная длина рамы позволила разработать пожарную автолестницу. Инженеры Торжокского машиностроительного завода в 1980 году создали пожарную машину с 45-метровой лестницей с гидроприводом. Но самой необычной разработкой стал гибрид автоцистерны и автолестницы АЦ-40(133ГЯ)-203. Эта машина имела двухрядную кабину, емкость для воды и 18-метровую телескопическую лестницу с люлькой. Выпущено было всего 3 экземпляра такого автомобиля.

Предшественник КАМАЗа

Далее создадут удлинённый трехосный ЗИЛ-133. С приводом на две задние оси.

Сначала с тем же 8-ми цилиндровым бензиновым двигателем на 150 л.с.

А затем с дизельным 8-ми цилиндровым на 210 л.с. Он впоследствии станет двигателем КамАЗ-740.

Да его создали и сделали в КБ ЗИЛ!

Крупнотоннажник ЗИЛ 133 бензиновый для проведения Олимпиады 1980 г. Два отделения для перевозки лошадей. Плюс отдельное купе со спальными местами посередине для сопровождающих

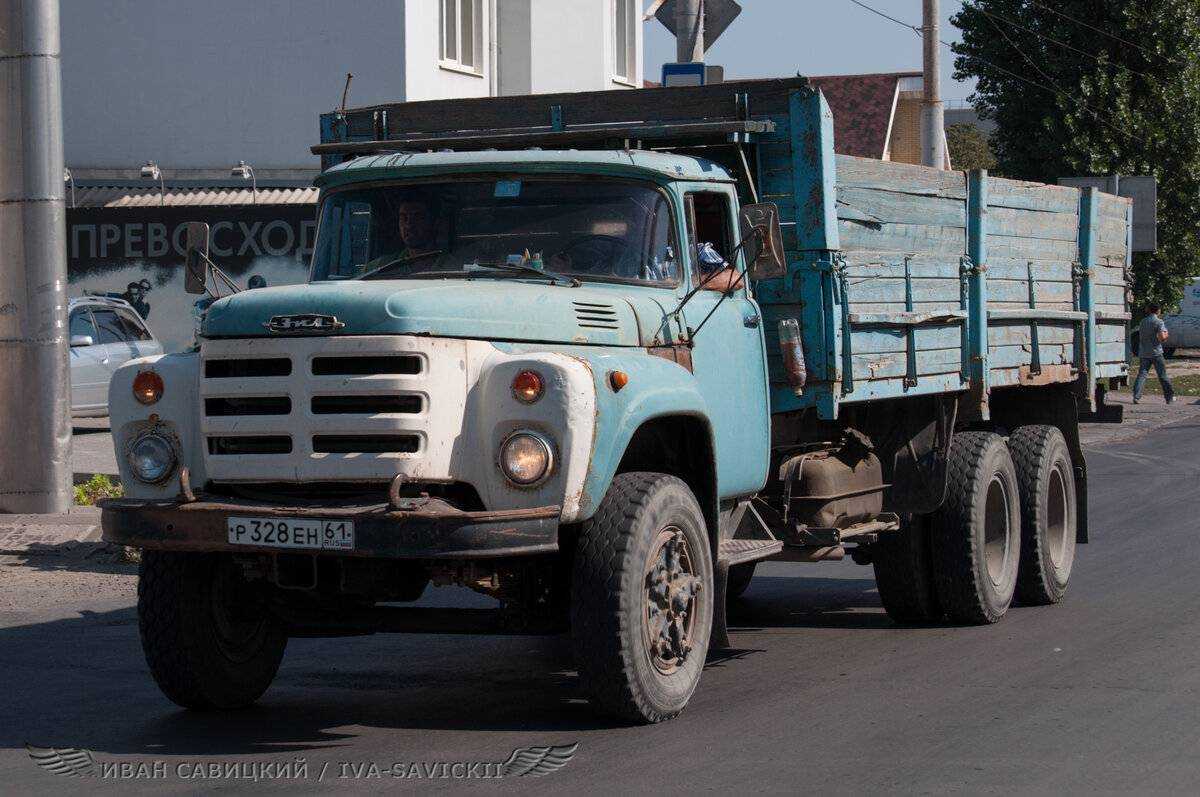

Магистральный ЗИЛ 133 ГЯ дизельный серийный с прицепом

Дальше круче — сначала создадут ещё в 60-х первый бескапотный ЗИЛ. Который наверху не смогут оценить по достоинству.

А потом легендарный бескапотный шоссейный ЗИЛ-170. С двумя и тремя осями, дизелем с перспективой под турбонаддув. В вариантах бортового, самосвала, тягача и полноприводного!

И с ЗИЛ-170 начнется закат истории завод ЗИЛ ещё в конце 1970-х гг! На самом верху в правительстве СССР в приказном порядке скажут отдать все наработки на новый завод — в Набережные Челны в Татарстан.

ЗИЛ 170 станет КАМАЗом. Дальше прикажут передать туда специалистов, технологии, документацию, опыт. И доработать все модификации под пожелания местного КБ для серийного производства.

Тут можно поставить точку в истории завод ЗИЛ. По сути уже тогда формально завод переехал в новое место.

новый ЗИЛ 170 — будущий КАМАЗ
Такие двухосные тягачи тоже впервые сделали на ЗИЛе

Плюсы и минусы

В ряд положительных качеств входит экономичная эксплуатация. Для ремонта автомобиля не требуется больших затрат, включая замену деталей. При закупке комплектующих покупателю легко ориентироваться в назначении элементов, так как они разделены на соответствующие подгруппы. Всё для замены можно приобрести у официального дилера, что добавляет гарантии качества. Если планируется массовый ремонт или покупатель является постоянным клиентом — обусловлена система скидок, что определенно притягивает.

Отрицательно машина «ЗИЛ-133» ведет себя в условиях абсолютного бездорожья или в заснеженную погоду. Несмотря на это, при любых погодных условиях грузовики верно выполняют свою работу. Негативное впечатление также оставляет шумоизоляция салона и качество обработки внешних элементов машин. Так или иначе, это можно списать на мелкие недостатки.

ЗИЛ-133С

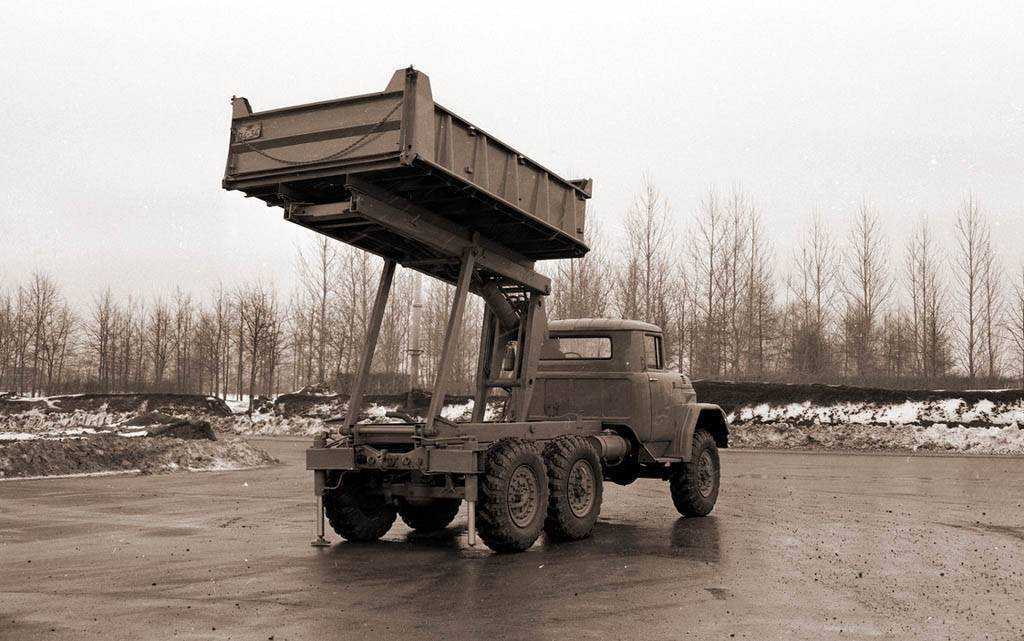

Опытный ЗиЛ-133С создан в единственном экземпляре в 1962 году. Самосвал с предварительным подъемом кузова был разработан на основе ЗИЛ-131. Однако в отличие от него получил колесную формулу 6х4, так как передний мост привода не имел.

За кабиной находилась цельнометаллическая бортовая платформа и рычажный опрокидывающий механизм. Кузов мог приподниматься на высоту до 3,5 метров, а его грузоподъемность не превышала 4 тонны. Для того чтобы исключить вероятность опрокидывания, сзади предусмотрели две гидравлические опорные стойки. Сельхозник прошел все необходимые испытания и был рекомендован к производству. Однако в серию машина так и не пошла, а индекс перекочевал на совсем другой грузовик.

Автомобили, ставшие эмблемами эпохи

Среди легковых машин, выпускавшихся в те годы, наибольшую известность получил легендарный советский автомобиль «Победа», сходивший с конвейера Горьковского автозавода под индексом М-20. Его разработка стала новым словом не только в отечественном, но и в зарубежном автомобилестроении.

Дело в том, что «Победа» была первым в мире образцом крупносерийно выпускавшихся легковых автомобилей с несущим кузовом, не имеющим выступающих элементов, таких как фары, подножки и крылья со всеми их рудиментами

Важной отличительной чертой данной конструкции являлось также отсутствие рамы, функцию которой выполнял сам кузов. Горьковским заводом «Победы» выпускались в период 1946-1958 гг., и их количество на дорогах страны тогда достигло почти четверти миллиона единиц

Отмечается, что 50-е годы в целом явились необычайно продуктивным периодом в деятельности конструкторов и дизайнеров Горьковского автомобильного завода. На Всемирной выставке, проходившей в 1958 году в Брюсселе, три их разработки были удостоены высшей награды — Гран-при. Это были легковые автомобили: «Волга» ГАЗ-21, пришедшая на смену «Победе», «Чайка» ГАЗ-13 и грузовик ГАЗ-52. Позднее славу заводу принесли памятные всем машины «Волга» ГАЗ-24.

Редкие трёхосные грузовики Московского и Минского заводов

Московские КамАЗы (1970-1978 гг.)

В 1969 году по решению правительства ЗИЛ приступил к проектированию бескапотных дизельных грузовиков для выпуска на строившемся Камском автозаводе, основой которых стали опытные гражданские машины ЗИЛ-170 (6х4), представленные годом раньше.

Построенный на ЗИЛе прототип будущего полноприводного военного грузовика КамАЗ-4310. 1971 год

Два пятитонных армейских прототипа 6х6 с кабиной от ЗИЛа-170, построенные в 1970-м, успешно прошли государственные испытания. В 1978 году они преодолели пробег на 18 тысяч километров и были приняты на вооружение. В 1981-м под маркой КамАЗ-4310 их сборка развернулась в Набережных Челнах.

Перспективные и бесполезные вездеходы ЗИЛ-4334 (1978-1992 гг.)

Начало разработкам перспективного дизельного семейства ЗИЛ-4334 (6х6) было положено в 1978 году, когда на серийном ЗИЛе-131 создали опытный 170-сильный вариант ЗИЛ-131М. В то же время появился четырёхтонный прототип Э4334 с дизелем V8 мощностью 185 л.с., синхронизированной коробкой передач, широкопрофильными шинами и плоскими лобовыми окнами с треугольными форточками.

Пробный армейский грузовик ЗИЛ-Э4344 с аллигаторным капотом на испытаниях в 21 НИИИ. 1978 год

В 1979-1980 годах на полигоне 21 НИИИ состоялись сравнительные испытания второго образца 2Э4334 с лебёдкой, первого исполнения Э4334 и машины ЗИЛ-131М, но все они не смогли соответствовать жёстким военным требованиям по надежности, эффективности и степени защиты экипажа.
