Типы осушителей сжатого воздуха. как выбрать осушитель

Наиболее значимые характеристики при выборе осушителя воздуха

Производительность осушителя

Это основной параметр, на который прежде всего следует обратить внимание. Производительность или воздухоосушение рассчитывается как объем влаги в литрах, который собирается из воздуха осушителем в единицу времени

Например, литров в час или литров в сутки. Чтобы примерно прикинуть требуемую для помещения бытового назначения производительность, можно воспользоваться небольшой подсказкой: умножьте площадь помещения, где будет работать осушитель, на коэффициент, равный 0,7. Но лучше всегда выбрать модель с небольшим запасом, хотя точно подобрать осушитель под ваши условия сможет только специалист.

Расход воздуха. Еще один важный показатель, точно рассчитать который способен лишь профессионал. Но и здесь есть небольшая подсказка: для эффективного влагоудаления осушитель должен за 1 час работы пропускать через себя объем воздуха, равный объему помещения, 3-4 раза.

Уровень шума. Непосредственно влияет на ваш комфорт, поэтому при выборе осушителя этот параметр тоже имеет высокое значение. Для бытового осушителя уровень шума должен быть в пределах 30-35 дБ.

Объем емкости для сбора конденсата. Если вы приобретаете конденсационный осушитель воздуха, вам придется подумать и об этом. Например, в некоторых моделях, если емкость для сбора конденсата наполнилась, прибор автоматически выключается с помощью микровыключателя, а вы, соответственно, получаете в помещении влажный воздух, пока не сольете влагу.

Мобильный или стационарный. Какой тип осушителя выбрать, решать только вам. Сегодня на рынке есть модели мобильных осушителей, которые могут справиться практически с любой задачей, если речь идет о бытовом применении.

Наличие дополнительных опций. Осушители воздуха комплектуются большим числом вспомогательных устройств различного назначения. Скажем, датчик влажности способен автоматически включать и выключать осушитель при достижении установленного значения влажности воздуха. А сенсорный экран сделает управление устройством легким и комфортным.

Осушители воздуха — для чего нужны, как выбрать, на что обратить внимание

✮Большой выбор осушителей воздуха на портале TopClimat.ru

3 Лучшие модели осушителей сжатого воздуха для компрессора

На сегодняшний день одними из наиболее востребованных моделей осушителей рассматриваемого типа являются:

FRIULAIR PCD 2:
- производительность: 200 л/мин;
- давление: 15 Бар;
- тип: рефрижераторный;
- страна: Италия;
- точка росы: +5 градусов;
- габариты: 370×515х475 мм;
- приблизительная стоимость: 129 тысяч рублей.

MIKROPOR MMD 3:
- производительность: 80 л/мин;
- давление: 16 Бар;
- тип: адсорбционный;
- страна: Турция;
- точка росы: -40 градусов;
- габариты: 320×310х560 мм;
- приблизительная стоимость: 69 тысяч рублей.

KRAFTMANN ADS 9:
- производительность: 150 л/мин;
- давление: 10 Бар;
- тип: адсорбционный;
- страна: Германия;
- точка росы: -70 градусов;
- габариты: 797×778х170 мм;
- приблизительная стоимость: 115 тысяч рублей.

3.1 Wester 816-002

Это воздушный фильтр с рабочим давлением в 10 атмосфер и полноценным блоком подготовки воздуха. Диаметр входных соединений на обоих концах – 1/4F. Для визуализации показаний предусмотрен манометр. В системе также работают лубрикатор и редуктор

3.2 Zitrek SAW 3000-02 D F.R. ¼ M

Модель можно использовать как влагомаслоотделитель или фильтр. Данное решение отлично себя показало в тандеме с пневматическим инструментом. Воздушный фильтр хорошо справляется с тонкой очисткой, а при необходимости легко заменяется на новый

Диаметр соединения универсальный – ¼М. Есть достаточно точный манометр, а также отвод конденсата в автоматическом порядке. Давление аппарат держит хорошо, но за отсутствием оного начинает немного дребезжать. Стоимость прибора – около 1000 рублей.

3.3 Pegas EC5000-06

Это серьёзная модель с хорошей отдачей и соответствующей стоимостью. Прибор эффективно очищает поступающий воздух от твёрдых частиц и капельной влаги. Аппарат в автоматическом порядке поддерживает давление на указанном пользователем уровне, параллельно удаляя скопившийся конденсат.

В систему включены маслораспылитель, влагоотделитель и манометр. Последний может похвастаться высокой точностью. Диаметр соединений – ¾. Прибор выдерживает давление в 15 бар и температуру до +60⁰С. Качество очистки находится в пределах 25 мкм. Стоимость модели немногим больше 6000 рублей.

3.4 Licota PAP-C207B

Это трёхуровневый отделитель с тонкой очисткой. Прибор фильтрует сжатый воздух, эффективно удаляя масло и влагу.

В систему включены регулятор давления с точным датчиком и клапан автоматической очистки от скопившегося конденсата. О необходимости замены фильтрующих элементов укажут гранулы, окрасившиеся в розовый цвет. Стоимость прибора соответствующая – больше 9000 рублей.

3.5 AIST 91030354

Блок включает в себя отделитель, лубрикатор и регулятор давления. Модель хорошо себя зарекомендовала в паре с пневматическим инструментом, фильтруя воздух поступающий от компрессора. Рабочее давление находится в пределах 10 бар при пропускной способности в 4500 л/мин.

Дополнительно есть регулировка скорости подачи масла, а также отвод скопившегося конденсата в автоматическом порядке. К качеству сборку претензий нет: все элементы плотно подогнаны друг к другу и не люфтят. Свою стоимость, а это почти 7000 рублей, модель полностью оправдывает.

Какие бывают осушители воздуха

Существуют как минимум два традиционных способа борьбы с переувлажнением: открывание окон или проветривание, и использование нагревательных приборов. Последний метод характеризуется большим энергопотреблением и значительным риском того, что помещение можно легко «пересушить», что чревато другими проблемами. А у проветривания как способа борьбы с высокой влажностью есть как минимум три больших проблемы:

уличный воздух совсем не обязательно будет сухим, он тоже может содержать слишком много влаги, а потому данная мера окажется попросту неэффективной,
с уходом влаги через окно теряется и ценное тепло, что увеличивает расходы на отопление,
наконец, в промышленности есть техпроцессы, требующие особые условия по качеству и параметрам воздуха, поэтому там «открыть форточку» невозможно в принципе.

К счастью, сегодня на рынке доступно множество моделей специальных устройств, предназначением которых является снижение избыточной влажности воздуха до оптимального уровня — осушителей воздуха. Все осушители воздуха условно разделяются по сфере применения на:

Станислав Шарый, Бренд-менеджер «Компании NeoClima»

«Осушители воздуха NeoClima обладают широчайшим диапазоном влагосъема. Этот диапазон составляет от 10 до 1500 литров в сутки, что позволяет успешно решать даже самые сложные задачи. Но подобрать нужный именно вам осушитель смогут только профессионалы».

бытовые осушители воздуха,
промышленные осушители воздуха.

По принципу действия различают:

конденсационные,
адсорбционные,
ассимиляционные.

По конструктивному исполнению осушители бывают:

мобильными,
стационарными.

Вот основные типы осушителей воздуха. Необходимо отметить, что разделение это во многом условное. К примеру, осушители воздуха промышленные нередко используются в быту, как элемент общей системы вентиляции.

Подробнее об адсорбере

Как уже было отмечено, что осушающие действия оказывает силикагель – это одно из немногих средств, которое внешне похоже на светлые матовые гранулы из поликремневой кислоты. Они великолепно впитывают влагу и быстро просыхают. Эти качества делают адсорбер незаменимым в домашней среде химреактивом, и предназначен он для многократного использования.

Высокий класс безопасности гарантирует качество вещества. Он не крошится и не выделяет негативно влияющих на организм человека паров.

Существует несколько разновидностей реактива:

Водостойкий WS.
Крупный, с мелкими порами, предназначен для использования при влажности меньше 70% (КСМГ крупный силикагель мелкопористый гранулированный).
Крупный, с крупными порами, предназначен для использования при влажности больше 80% (КСКГ крупный силикагель крупнопористый гранулированный).
Микропористый (реагент, который применяется на производстве).
Активированный (АСКГ активированный силикагель крупнопористый гранулированный).

На сегодняшний день не должно быть проблем с его приобретением. Разнообразие сортов, ценовой разброс позволяет подобрать оптимальный вариант через Интернет. В среднем цена за килограмм находится в пределах от 50 до 160 рублей. Бюджетный и самый оптимальный вариант – КСМГ или КСКГ, стоимость начинается от 55 рублей.

Принцип работы устройства

Все представленное на рынке оборудование в зависимости от технологии удаления влаги можно разделить на три большие группы:

Конденсационный рефрижераторный или адсорбционный прибор. Внутри установки смонтирована рефрижераторно-компрессорная машина с холодной поверхностью. С помощью вентилятора воздух засасывается из помещения, проходит через систему фильтров и подается в рефрижераторный осушитель сжатого воздуха. Проходя по теплообменнику, воздушные массы охлаждаются до температуры конденсации водяных паров. Избыточная влага в виде капель стекает по поверхности и отводится в специальный приемник, либо выводится на улицу. Потоки после испарителя поступают в подогреватель и подаются обратно в помещение. Приборы очень эффективны, достаточно быстро справляются с осушением воздуха в больших помещениях.
Ассимилирующая установка. Конструктивно прибор состоит из двух узлов. В первом происходит засасывание воздуха с избыточной влажностью из помещения и вывод его на улицу. Вторая часть агрегата работает на забор и осушение воздушных масс с улицы. Обеспечивается хороший воздухообмен, но установки потребляют очень много электроэнергии. Помимо работы вентиляторов, необходимо питать установки по осушению и подогреву уличного воздуха. Для цехов и помещений со стабильно высоким уровнем влажности содержание такого прибора будет затратным.
Конденсаторы. Принцип действия осушителя похож на работу кондиционера, но отвода тепла в нем не происходит. Избыточная влага внутри установки конденсируется на холодной поверхности и стекает по специальным отводам. Осушенный воздух проходит через теплообменник и нагревается до комнатной температуры. Такой прибор подходит для использования в помещениях большой площади. При его работе очень быстро прогревается входящий воздух, и в маленькой комнате становится жарко.

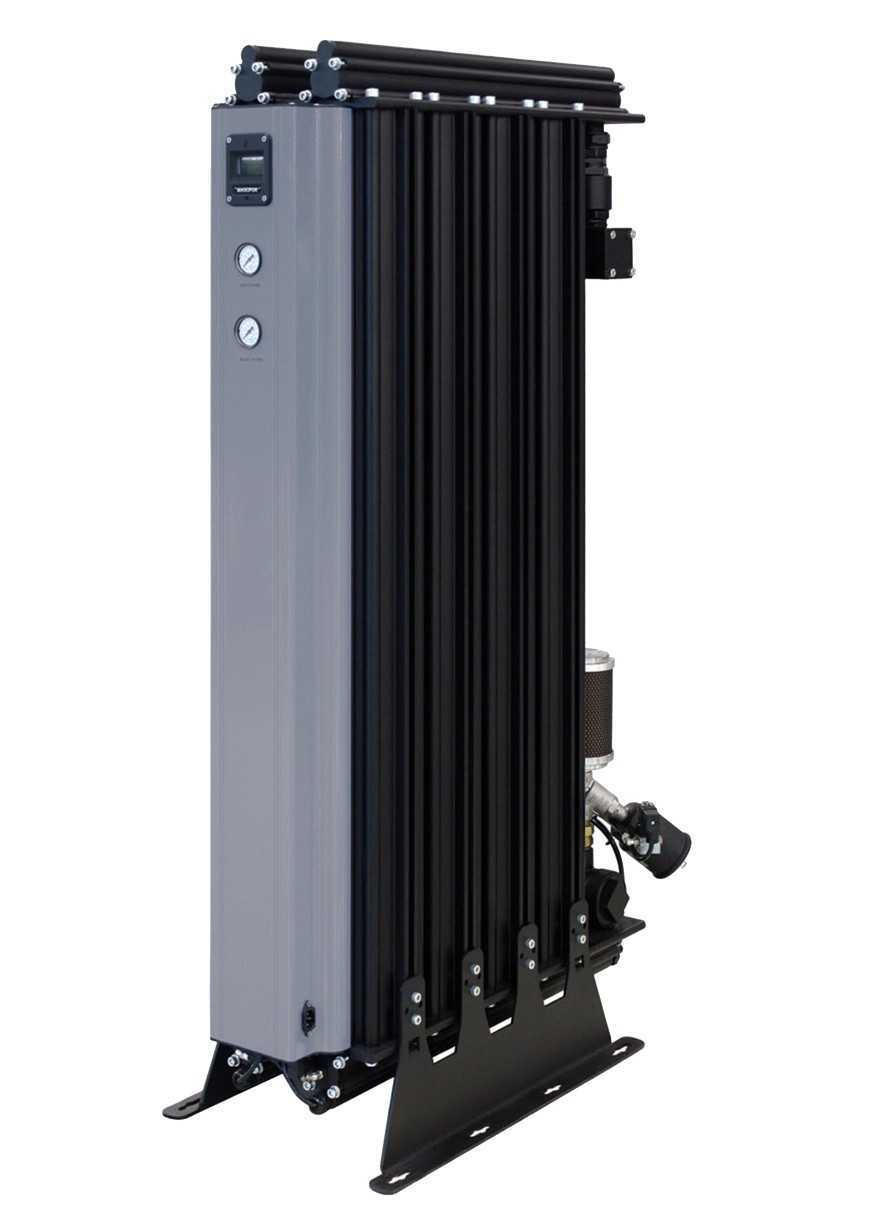

Адсорбционный осушитель сжатого воздуха на сегодняшний день является наиболее востребованным для предприятий и организаций. В быту такие установки почти не используются. При выборе агрегата учитывают температуру и влажность воздуха в помещении, его объем.

Устройство сушки воздуха для компрессора: бюджетная модель своими руками

Чтобы лакокрасочное покрытие получилось гладким, однородным, без дефектов можно в домашних условиях изготовить осушитель воздуха для компрессора своими руками из подручных материалов.

Способ #1

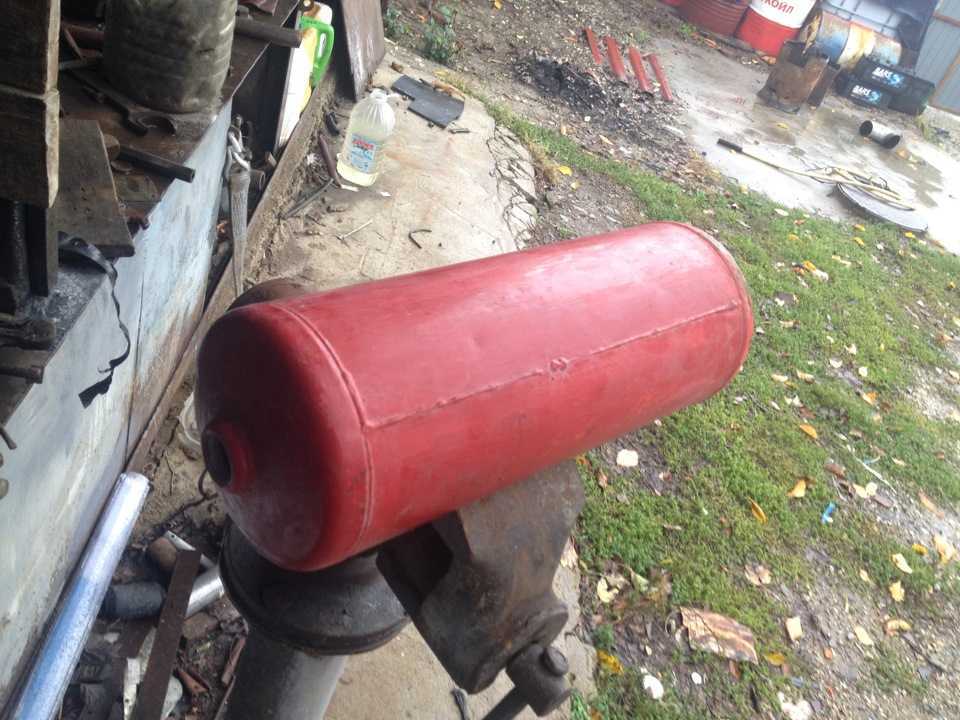

Осушитель из газового баллона

В качестве резервуара используется газовый баллон.
Он разрезается в поперечном сечении болгаркой, чтобы получилась разборная конструкция.
Эксплуатироваться будет в перевернутом вертикальном положении. При этом запорная арматура (краник) располагается снизу.
В верхней части баллона при помощи сварки вваривается строго горизонтально, с небольшим смещением к одной из стенок баллона, входящий патрубок с резьбой на концах.
Это позволит поступающему внутрь под давлением воздуху создавать крутящиеся струи непосредственно у стенок.
Выходной кусок трубки приваривается уже строго по центру вверху баллона. При этом по длине труба составляет около 2/3 длины резервуара.
В качестве фильтрующего элемента внутрь насыпается отходы токарного производства (стружка).
На выходном конце устанавливается сетчатый фильтр.

Способ #2

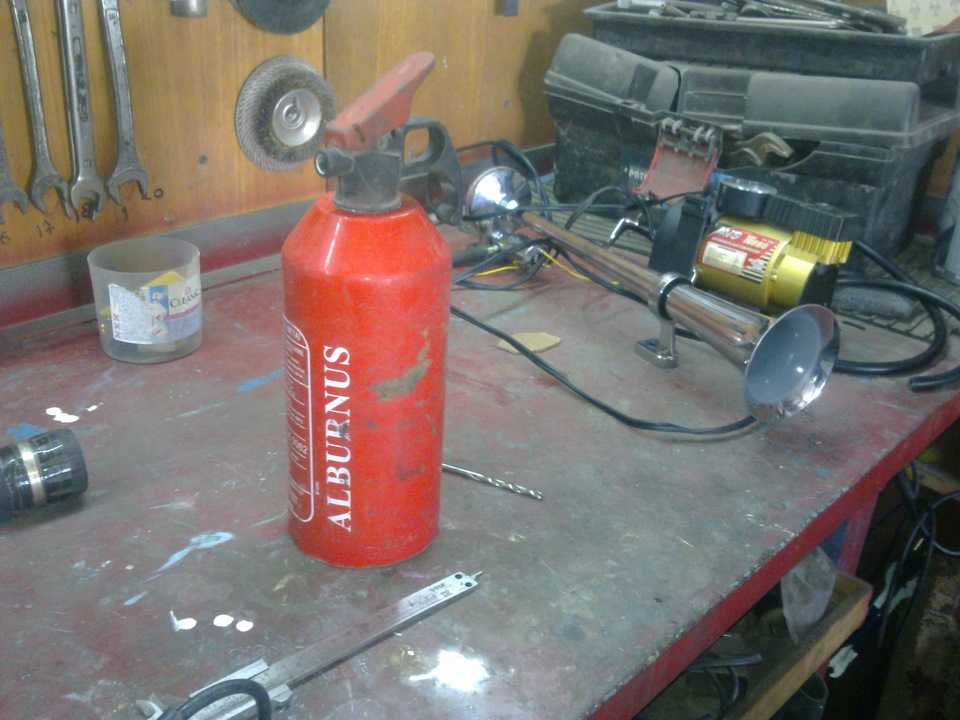

Осушитель из огнетушителя

Можно изготовить фильтрующий элемент освобождения сжатого воздуха от влаги для качественной покраски гаражной техники по второму варианту, использовав силикагель.

Необходимые материалы:

отрезок трубы длиной 0,65 – 0,7 м и сечением 100 мм.
листовой металл (толщина 3 мм);
металлическая сетка;
огнетушитель б/у;
крепежные детали.

Алгоритм работ:

От трубы отрезается кусок с ровными краями по длине 50-55 см.
С одного края (это будет верх) выполняется выемка прямоугольной формы размером 10х5 см на стенке трубы. Отверстие должно перекрываться сеткой и ориентироваться на ее размеры.
Такой же разрез наносится диагонально с другой стороны трубы.
На оба выреза примеряются два куска сетки и прихватываются сваркой, чтобы верхние края вставки и корпуса строго совпадали.
Оставшийся полый цилиндр трубы разрезается вдоль пополам болгаркой.
Эти фрагменты накладываются сверху и привариваются уже основательно крепким швом.
Так как железо довольно толстое, то для сварочных работ лучше подойдет ручная дуговая сварка. Она гораздо лучше, чем тот же полуавтомат, делает швы на железе.
Должна получиться цилиндрическая конструкция с полуцилиндрическими выпуклостями на обоих краях.
На огнетушителе откручивается пробка.
Отрезается горлышко и резьба на нем.
Крышка огнетушителя освобождается от ненужных деталей. Все отверстия в ней плотно заделываются.
Эту отрезанную часть с резьбой приваривается к верхнему краю будущего фильтра.
Для устойчивого положения конструкция с противоположного (нижнего) края оборудуется основанием: кусок железа размером 35-35 см или других параметров приваривается ко дну фильтра.
Чтобы закрыть полуцилиндрические выступающие части снизу и сверху из металла вырезаются три фрагмента в виде полукруга. Кривая кромка округлого края должна соответствовать диаметру трубы. Нужно, чтобы полукруглые детали плотно прилегали к трубе и закрывали не заваренные участки.
Для фиксации таких накладок в двух из них вырезаются отверстия под болты (в тех, что будут находиться сверху). Третий (глухой) фрагмент приваривается снизу.

В результате получается устройство, содержащее в верхней части засыпную горловину и редуктор. Внизу – соединительный патрубок для забора воздуха. Вся конструкция опирается на устойчивое основание. Она обязательно проверяется на герметичность путем подключения компрессора. При нормальном исходе в горловину насыпается силикагель до отметки нижнего края верхней сетки. Подключаются шланги, и осушитель готов к работе.

Самодельный осушитель воздуха – недорогой вариант удаления конденсата из воздушного потока и повышения качества работ.

https://youtube.com/watch?v=MeK1CQbJIIw

Самодельный охладитель

Низкая температура воздуха позволяет собирать (конденсировать) влагу, содержащуюся в потоке воздуха, направляемого в компрессор. Устройства этого типа популярны, особенно среди специалистов по ремонту автотехники. Работа изделия этого типа обеспечивает подачу воздуха, отвечающего всем требованиям по чистоте.

При изготовлении такой камеры своими руками, требуется обеспечить подачу потока воздуха в морозильную камеру. Главная задача, которую потребуется решить при изготовлении охладителя – обеспечение герметичности холодильного агрегата и выполнить штуцер для отвода влаги. Для районов с холодным климатом допускается обеспечение подачи воздуха непосредственно с улицы. Такой ход позволит получать воздух с низкой концентрацией влаги и после минимальной обработки направлять в компрессор.

Но надо понимать, что выпуск охладителя своими руками, для очистки воздуха отличается сложностью и влечет за собой немалые затраты.

Основные параметры, определяющие выбор осушителя воздуха для компрессора ^

Выбор конкретного осушителя воздуха для компрессора – сложная и ответственная задача, решение которой требует серьезной профессиональной подготовки

Во внимание при этом, прежде всего, принимаются условия эксплуатации пневматического оборудования

В связи с этими условиями подбирается устройство с соответствующим значением точки росы. Необходимое значение точки росы обычно определяет принцип действия устройства, его принадлежность к одному из основных видов осушителей. Кроме этого, учитывается еще ряд параметров, важных для подбора осушителя воздуха для компрессора.

В их числе: температура окружающего воздуха (воды в случае водяного охлаждения) и воздуха, поступающего в осушитель; давление входного воздуха; пропускная способность (максимальная) осушителя; другие технические и эксплуатационные характеристики.

Осушитель воздуха для компрессора, будучи важной частью компрессорной установки, в немалой степени определяет безопасность, долговечность, надежность работы пневматического оборудования. Эффективность функционирования осушителя, которая является необходимым условием качественной подготовки
сжатого воздуха для пневматической сети, можно повысить, используя комбинацию устройств разных видов, а также комплекс дополнительного оборудования, в частности фильтры, ресиверы, циклонные сепараторы влаги

Эффективность функционирования осушителя, которая является необходимым условием качественной подготовки
сжатого воздуха для пневматической сети, можно повысить, используя комбинацию устройств разных видов, а также комплекс дополнительного оборудования, в частности фильтры, ресиверы, циклонные сепараторы влаги.

Видео — принцип работы осушителя воздуха

Устройство

Прежде чем ответить на вопрос, как работает осушитель воздуха, нужно рассмотреть его устройство, выяснить из каких основных элементов он состоит. Осушитель, работающий по принципу конденсации, включает следующие элементы:

Устройство конденсационного осушителя

Корпус.
Вентилятор.
Электродвигатель.
Теплообменники (испаритель и конденсатор), наполненные хладагентом (фреоном).
Капиллярная трубка.
Панель управления.
Дренажная трубка.
Ёмкость для сбора конденсата.
Гигрометр – прибор, предназначенный для определения уровня содержания влаги в воздухе.
Фильтры.

Ключевую роль в работе устройства играет контур теплообменника. Он состоит из замкнутой конструкции, которая состоит из следующих последовательных элементов: испаритель, компрессор, конденсатор, капиллярная трубка.

Фреон в теплообменнике движется через тонкую и длинную капиллярную трубку. Во время движения создаётся давление, которое приводит к охлаждению хладагента. Он передаёт низкую температуру поверхности теплообменника.

В процессе передачи «холода» фреон испаряется и поступает в компрессор, где под давлением сжимается и нагревается. Нагретый хладагент попадает в конденсатор и отдаёт тепло его стенкам. При контакте с сухим, охлаждённым воздухом, фреон переходит в жидкое состояние и поступает в капиллярную трубку. Получается замкнутая система.

Устройство адсорбционного осушителя

Адсорбционный осушитель имеет следующее устройство:

Корпус.
Вентилятор. У многих моделей он отсутствует.
Роторный блок с адсорбентом.
Нагреватель.
Теплообменник.
Ёмкость для накопления конденсата.

Чаще всего в качестве адсорбента (вещества, впитыванием выводящего из газа влагу) используется силикагель. Это вещество отличается свойствами впитывания, а также возможностью многократного применения, за счёт лёгкого выведения влаги без нарушения структуры материала.

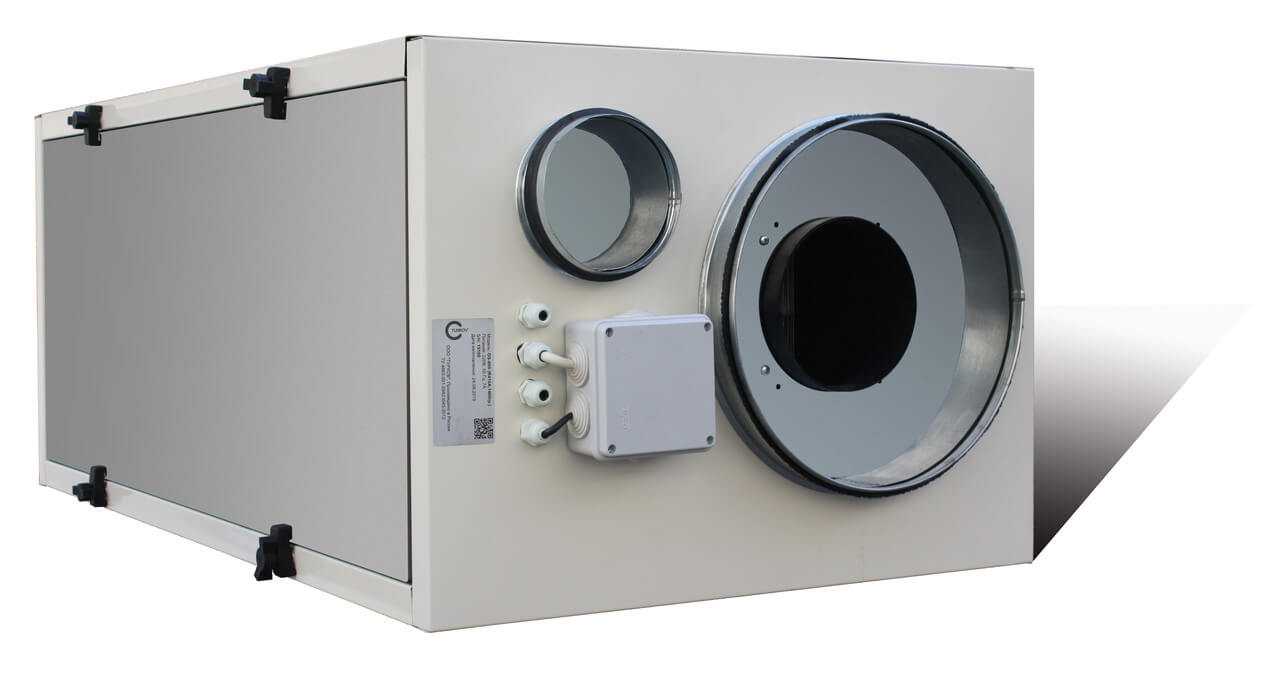

Основу устройства составляет адсорбционный ротор (роторно-адсорбционный тип прибора), движение которого позволяет непрерывно использовать адсорбент. Проходя участок поступления воздуха, адсорбент впитывает влагу. Продолжая круговое движение, ротор выводит адсорбент на участок, куда подаётся возвратный воздух, доведённый до нужной температуры.

Помимо роторно-адсорбционных приборов, используются и устройства, работающие за счёт одного адсорбента. Такие приборы активно применяют в промышленности. Основу их составляют две трубки, наполненные адсорбентом. Воздух попеременно подаётся на одну из трубок. Пока одна трубка впитывает влагу, во второй за счёт обратной подачи газа происходит выведение воды. И наоборот.

В мембранном осушителе происходит удаление влаги за счёт тысяч тончайших волокон-мембран. Они устроены таким образом, что, попадая в такой пучок, при движении вдоль него, из воздуха выводятся молекулы воды. Такой процесс возможен за счёт того, что мембранная структура волокон пропускает молекулы воды, но не позволяет проникнуть молекулам кислорода и азота. Выделенная влага выводится в специальную ёмкость, а сухой воздух подаётся в помещение.

Типы осушителей

На сегодняшний день современная промышленность предлагает несколько типов таких аппаратов.

Фреоновые

Принцип действия устройств такого типа заключается в искусственной конденсации влаги из воздушной смеси посредством ее охлаждения. Фреоновый или как их еще называют, рефрижераторный осушитель сжатого воздуха для компрессора можно использовать в том случае, если пневмосеть находится в пределах отапливаемого помещения.

Десикантные устройства с холодным восстановлением свойств наполнителя

Сжатый воздух от компрессора поступает в емкость с наполнителем, в качестве которого чаще всего используется силикагель или любой другой адсорбент, задерживающий пары влаги. Холодная регенерация есть не что иное, как просушивание адсорбента, для восстановления его адсорбирующих качеств. Восстановление десиканта производится частью сухого воздуха. К недостаткам адсорбционных осушителей воздуха после компрессора можно отнести значительные потери сжатого воздуха при восстановлении адсорбционных свойств десиканта.

Такие устройства, чаще всего комплектуются фильтрующими элементами, которые задерживают твердые частицы до 0,01 мкм. и некоторую часть конденсата. Он выводится из устройства посредством поплавкового конденсатоотводчика. Остальная влага задерживается адсорбентом.

Адсорбционные, с горячей регенерацией

По принципу своей работы, осушители с горячей регенерацией адсорбента ничем не отличаются от устройств, описанных выше. Главные отличия не в способе удаления влаги из воздуха, а в способе восстановления свойств адсорбента. Существует четыре типа горячей просушки наполнителя:

Внутренняя. В осушителях такого типа для восстановления свойств адсорбирующего вещества, производится отбор уже сухой воздушной смеси и вместе с наполнителем нагревается внутри устройства при помощи ТЭНов.
Внешняя. В аппаратах с внешним нагревом используется воздух, который нагревается перед поступлением в устройство.
Восстановление десиканта теплом от сжатия воздушной смеси. После регенерации, обогащенная влагой смесь, под давлением возвращается в воздушную систему для повторного использования.
Вакуумное восстановление свойств адсорбирующего вещества. Благодаря вакуумному насосу, воздушная смесь подается в емкость с наполнителем, создавая внутри бака с адсорбентом отрицательное давление.

Мембранные

Принцип действия этих аппаратов основан на задержке молекул воды, при прохождении воздушного потока через отверстия в мембранах. Основным преимуществом таких устройств является долговечность, они не нуждаются в обслуживании и электропитании.

Бесфреоновые

Такие осушители представляют собой аппарат, собранный из нескольких радиаторов, охлаждаемых мощными вентиляторами.

Воздушный поток, проходя по оребренным трубам радиатора, охлаждается до того момента, пока на радиаторах не выпадает конденсат, который собирается в конденсатоприемник, после чего сливается. Простота конструкции и долговечность – вот основные достоинства этого устройства.

Как выбирать промышленный осушитель воздуха

Планируя приобретение промышленного осушителя, рекомендуется доверить эту работу специалисту. Им может выступить сотрудник предприятия, ответственный за данное оборудование. Или внештатный консультант, способный объективно оценить специфику помещения, в котором устанавливается осушитель.

Что учитывается в выборе:

Площадь помещения. Позволяет определить наиболее подходящий тип оборудования, мощность конкретной модели и потребность в дополнительных опциях.
Уровень влажности. Необходимо заранее измерить отклонение в показателях влажности, чтобы понимать, какая модель осушителя справится с этим отклонением. В противном случае есть риск, что затраты на технику попросту не оправдают себя.
Температура в помещении. Температурный параметр влияет на выбор типа осушителя: например, модель конденсационного типа попросту не справится со своей задачей в условиях низких температур.
Качество воздуха в помещении. Ряд моделей (например, мембранные) не могут эффективно работать в помещении с высоким уровнем загрязнения. Для таких помещений требуются модели, оснащенные системой фильтров.

Что касается критериев самой техники, основными характеристиками, на которые следует обратить внимание, становятся пропускная способность (т.е. объем обрабатываемого воздуха в м3) и «точка росы», уровень температуры, при котором происходит отделение влаги из воздуха
