Устройство и принцип работы планетарного механизма

2.10. Кулачковые механизмы

Кулачковые механизмы (рис.
2.26) по широте применения уступают только зубчатым передачам. Их используют в
станках и прессах, двигателях внутреннего сгорания, машинах текстильной, пищевой
и полиграфической промышленности. В этих машинах они выполняют функции подвода и
отвода инструмента, подачи и зажима материала в станках, выталкивания, поворота,
перемещения изделий и др.

Кулачковые механизмы имеют ряд
преимуществ:

-возможность воспроизведения почти любого закона движения ведомого
звена;

-простота согласования работы нескольких механизмов в
машинах-автоматах;

-надежность в работе и компактность.

К недостаткам этих механизмов
следует отнести относительно быстрое изнашивание соприкасающихся поверхностей,
которое обусловлено ускоренным движением толкателя, отсутствием смазки, а также
наличием вибрации, которая возрастает с увеличением частоты вращения кулачка.

Классификация механизмов.
По характеру движения механизмы подразделяют на пространственные и плоские. В
зависимости от вида движения кулачка механизмы подразделяют на поступательные
(рис. 2.26, г, д), вращательные (рис. 2.26, а, б, в) и качающиеся. По взаимному
расположению кулачка и толкателя механизмы называют центральными и
дезаксиальными (нецентральными). По типу замыкания высшей кинематической пары их
подразделяют на пары с кинематическим и силовым замыканием.

Рис.
2.26. Кулачковые механизмы:

а, б, в –
дисковые; г, д – плоские с поступательным перемещением кулачка; е –
гиперболоидные

Силовое замыкание происходит под действием пружины, силы
тяжести груза либо реализуется гидравлическим или пневматическим способом. Оно
характерно преимущественно для механизмов, работающих с небольшими скоростями
звеньев.

Сферы применения редукторов

Редукторы применяются в тех случаях, когда в рабочем механизме требуется изменить показатель угловой скорости вращения, передающегося от привода, а также в случае, когда нужно повысить крутящий момент. В зависимости от специфики техники, где требуется использование данного механизма, применяют разные виды редукторов. Мотор-редуктор устанавливается на строительную и землеройную технику, применяется на цементных заводах, используется в машинах горнодобывающей и нефтеперерабатывающей промышленности и в других сферах.

Червячный редуктор незаменим в механизмах, требующих обеспечения плавного движения. Такое устройство используется в лифтах, строительной технике и насосах. Во время работы достигается нужный показатель увеличения крутящего момента без создания лишнего шума во время движения рабочих узлов.

Цилиндрический редуктор наиболее распространен и применяется практически во всех сферах промышленной деятельности, включая машиностроение, робототехнику и строительство. Причиной такой популярности является высокий показатель КПД механизма и его экономичность во время эксплуатации и обслуживания.

Конический редуктор используется в машиностроении в приводах, а также в станках. Наиболее удобен механизм для расположения в поворотных механизмах, где требуется размещение ведущего и ведомого валов перпендикулярно.

История

Ремённая передача – одна из древнейших и простых механических передач, в которой используются приводные ремни и специальные колеса — шкивы. По некоторым источникам, ременная передача впервые документально описана китайским философом, поэтом и политиком Ян Сюном (53 год до н. э. – 18 год н. э.) периода империи Хань в тексте «Словарь местных выражений». Описанное устройство использовали ткачи в своей работе с шелком.

Кстати, слово «ремённая» записывается через букву «ё», на которую и нужно ставить ударение. Но в печати, например, в нашем следующем заголовке, точки над «ё» могут опускать. Это не является ошибкой, но не забудьте ставить ударение правильно.

На средневековых картинах можно увидеть механизм — самопрялку, в которой принцип ремённой передачи используется для ускорения получения пряжи. Большое развитие ремённая передача вместе с другими механизмами получила во времена английской промышленной революции (1780-1830 гг.), которая началась с изобретения в 1769 году паровой машины. Небольшие кустарные ремесленные производства начали вытесняться фабричным трудом с большим количеством машин.

Рис. 1. Слева. Фрагмент из «Декреталий Григория IX». Примерно 1340 год. Справа. Мартен ван Хемскерк. Портрет женщины с прялкой. 1529 год
Рис. 2. Типография в 1870 году

На приведенной ниже картинке показаны примеры использования ремённой передачи в современных технических устройствах – от двигателя внутреннего сгорания автомобиля до 3D-принтера.

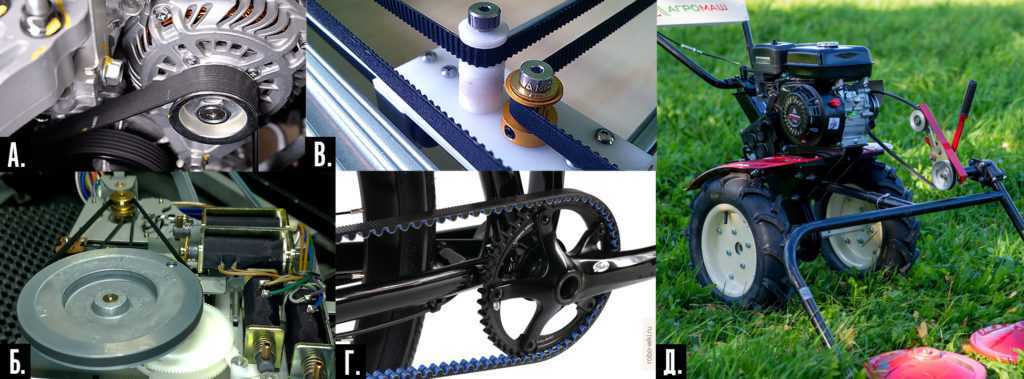

Рис. 3. Примеры использования ремённых передач. А – ремень ГРМ на электрогенераторе двигателя автомобиля. Б – механизм кассетного магнитофона. В – зубчатый ремень 3D -принтера. Г – ремень вместо цепи на велосипеде. Д – ремённая передача на роторной косилке мотоблока

Требования к карданным передачам

Основные требования к карданным передачам следующие:

передача крутящего момента при всех возможных в эксплуатации значениях угловых скоростей и углов у между осями валов;
высокий КПД даже при значительных углах у;
минимальные вибрации и шум;
отсутствие значительных осевых усилий и износов в компенсирующем соединении.

Кроме того, к карданным передачам, как и к остальным механизмам автомобиля, предъявляют также общие требования:

обеспечение минимальных размеров и массы
высокая надежность
минимальное обслуживание
технологичность

Рассмотрим, какими конструктивными мероприятиями обеспечивается выполнение требований к карданным передачам.

Высокий КПД карданных передач с шарнирами неравных угловых скоростей обеспечивается применением в шарнирах игольчатых подшипников с надежной смазкой и надежным уплотнением при углах излома в пределах у = 5… 10°. Для уменьшения угла излома до указанных значений иногда двигатель или задний мост располагают с углом наклона 2…4°. При углах излома, меньших 3…5°, иглы оказывают бринсллируюшее воздействие на шипы крестовины (под иглами образуются вмятины). Поэтому при очень малых углах излома вместо игольчатых подшипников необходимо применять бронзовые втулки. Бринсллиронанис может также возникать при большом межигловом зазоре, когда иглы перекашиваются и создают высокое давление на шип крестовины. Поэтому суммарный межигловой зазор должен быть меньше половины диаметра иглы.

Высокий КПД карданных передач с шарнирами равных угловых скоростей обеспечивается в основном применением в этих шарнирах сравнительно крупных шариков, перекатывающихся в канавках специального профиля. У иногда применяемого сдвоенного карданного шарнира с игольчатыми подшипниками обычно наблюдается значительный износ этих подшипников и шипов крестовин. Это происходит из-за того, что при прямолинейном движении иглы подшипников не перекатываются. У кулачковых карданных шарниров, применяемых на автомобилях большой грузоподъемности, по сравнению с другими шарнирами равных угловых скоростей КПД ниже, так как между их деталями при углах излома, не равных нулю, используется трение скольжения. Однако и у шариковых шарниров наиболее изнашиваются средние-части канавок, что соответствует прямолинейному движению.

Минимальные вибрации и шум при использовании шарниров неравных угловых скоростей обеспечиваются уменьшением длины карданного вала, например, применением трехшарнирной карданной передачи с промежуточной опорой, увеличением диаметра карданного вала, уменьшением угла излома, уменьшением зазоров в подшипниках, установкой упругого шарнира в карданной передаче. Тем не менее карданный вал, расположенный после первого карданного шарнира неравных угловых скоростей является источником крутильных колебаний.

При использовании шарниров равных угловых скоростей большое значение имеет точность совпадения центра шарнира с осью шкворня.

Отсутствие значительных осевых усилий и износов в компенсирующем соединении при использовании шарниров неравных угловых скоростей обычно обеспечивается применением шлицевого соединения с несколько увеличенным боковым зазором и длиной шлицов, равной около двух диаметров их вала, при надежных смазке и уплотнении. Были попытки заменить трение скольжения в шлицевом соединении трением качения, размещая на боковых поверхностях шлицов ролики. Однако такая конструкция не получила распространения.

При использовании некоторых шарниров равных угловых скоростей в приводе передних ведущих колес легковых автомобилей один из двух шарниров выполняют универсальным, выполняющим функции как шарнира, так и компенсирующего устройства. В этом случае шарики или ролики, перемещаясь в продольных пазах, позволяют чашке перемещаться в осевом направлении относительно внутренней звездочки.

Неисправности и ремонт механизма

Наиболее распространенным признаком неполадки планетарной передачи является наличие вибраций в зоне короба. Водители отмечают также посторонние шумы, толчки и подергивания. Наличие тех или иных симптомов зависит от характера неисправности, причин для которой может быть несколько:

Перегрев механизма.
Агрессивный стиль езды с резкими торможениями и ускорениями.
Отсутствие масла, его низкий уровень или недостаточно высокое качество.
Недостаточный прогрев коробки передач перед движением.
Пробуксовка на гололеде.
Попадание автомобиля в снег или грязь.
Износ элементов планетарного ряда.

Чтобы отремонтировать планетарную коробку передач, необходимо знать конкретную причину ее поломки. Для этого производится разборка механизма. Обычно короб держится на болтах внутри приводного вала. Необходимо с одной из сторон (зависит от конструкции) снять скоростные кронштейны и затем через отверстие вала привода выкрутить болт. Далее производится чистка или замена вышедшего из строя элемента. Как правило, речь идет о загрязнении металлической стружкой, поломке зубьев, износе осей и шестерней.

Основные понятия и определения

В своей деятельности человек создавал технические устройства, облегчающие труд и повышающие его физические возможности. Для приведения в действие этих устройств человек применял силу своих мускулов или преобразовывал и использовал силы природы (воду, ветер).

Так появились машины, которые состоят из привода, преобразующего различные виды энергии в энергию движения, исполнительных механизмов — рабочих органов, выполняющих полезную работу, и механических передач, которые преобразовывают и передают энергию движения от привода машины к рабочим органам для выполнения полезной работы.

Приводом называют совокупность устройств, предназначенных для приведения в движение рабочих органов. По виду источника энергии различают электрический, пневматический, гидравлический и другие приводы.

Рабочее движение машины с электрическим приводом выполняется посредством электричества; с пневматическим приводом — сжатым воздухом, а с гидравлическим приводом — жидкостью под давлением.

Энергия движения в производственной машине передается, как правило, от электродвигателя к рабочим органам через взаимодействующие различные детали, которые преобразовывают вращательное движение электродвигателя в движение рабочих органов по определенной закономерности (вращательное другой частоты, поступательное, качательное, прерывистое и др.). Некоторые из деталей являются неподвижными и обеспечивают возможность взаимодействующим подвижным деталям преобразовывать и изменять механическую энергию и направление ее передачи внутри машины в движения рабочих органов. В некоторых случаях взаимодействующие детали для удобства их рименения и в соответствии с их назначением конструктивно объединяются в cборочные единицы (узлы), представляющие собой отдельные устройства — механизмы.

Механизмы предназначены для передачи энергии с преобразованием механическими передачами скоростей и законов движения и с соответствующим изменением сил и моментов.

Например, в передней бабке токарного станка (рис.2.1, а) размещены шестискоростная коробка скоростей и шпиндель 13, которые приводят во вращение обрабатываемую деталь, закрепляемую в кулачковом патроне шпинделя 13. При выбранной глубине резания и подаче они обеспечивают, при участии различных механических передач, обработку детали на станке.

Вращение от электродвигателя 1 через ременную передачу 2 и муфту включения 3 передается на вал 5. Блок из трех шестерен 7, 8 и 9, расположенный на валу 5, с помощью реечной передачи связан с рукояткой 17. Этой рукояткой блок шестерен вводится в зацепление с зубчатым колесом 4 (или 10, или 11), жестко закрепленным на валу 6. Колеса 4 и 12 сопряжены соответственно с колесами 15 и 16, которые передают крутящий момент шпинделю через зубчатую муфту 14, соединенную с рукояткой 18. Если муфта передвинута вправо, то шпиндель получает вращение через зубчатое колесо 16, а если влево — через зубчатое колесо 15. Таким образом, коробка скоростей обеспечивает шесть ступеней частоты вращения шпинделя.

Связь шпинделя и суппорта станка для обеспечения оптимального режима резания осуществляется с помощью механизма подач, состоящего из реверсирующего устройства (трензеля) и гитары, которые осуществляют изм нение направления и скорости перемещения суппорта.

Привод этого механизма осуществл ется от коробки скоростей через трензель (рис. 1, б), который состоит из четырех зубчатых колес а, б, в, г, связанных с рукояткой 19 (рис. 1, а), переключением которой осуществляется реверс (т. е. изменение направления вращения) вала 20 (приводного вала суппорта).

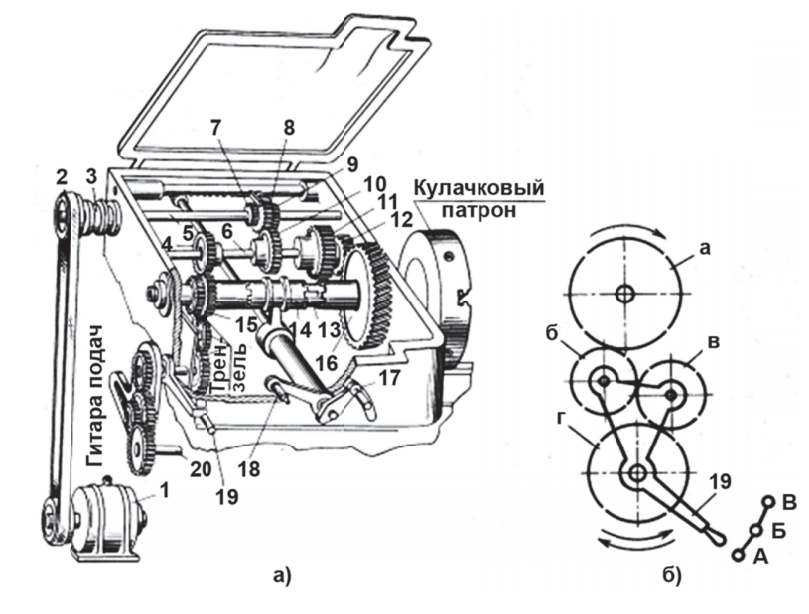

Рис. 1. Механизмы: а — коробка скоростей токарного станка, б — трензель

При крайнем нижнем положении рукоятки 19 (положение А) зубчатые колеса а, б, в, г соединены последовательно и направление вращения вала 20 совпадает с направлением вращения шпинделя. При верхнем положении рукоятки 19 (положение В) соединены только зубчатые колеса а, в, г и направление вращения вала 20 изменяется на противоположное. В среднем положении рукоятки 19 (положение Б) зубчатые колеса б и в не соединяются с зубчатым колесом а и вал 20 не вращается.

С помощью гитары устанавливают (настраивают) сменные зубчатые колеса с определенным передаточным отношением, которым задают частоту вращения валу 20 для обеспечения необходимого перемещения суппорта на один оборот шпинделя.

Принцип действия

Для того, чтобы водитель мог включить необходимую передачу, необходимо временно разъединить двигатель и первичный вал МКПП. В коробках с механическим управлением для этой цели служит сцепление. В автомобилях используют дисковые сцепления, использующие силу трения между рабочими поверхностями двух дисков — ведущего и ведомого.

Выжимая педаль сцепления, водитель разобщает двигатель и коробку, получая возможность с помощью управляющего рычага поменять пары шестерен, находящиеся в зацеплении. Но валы коробки, даже и отсоединенной от двигателя с помощью сцепления, продолжают вращаться. Скорость вращения при этом у них разная. Поэтому зубья шестерен, входящих в зацепление, не совмещены между собой и с силой соударяются друг об друга. Нагрузка, возникающая при этом, весьма велика и сокращает срок службы деталей. Чтобы снизить отрицательный эффект соударения, конструкторы ввели в устройство механической КПП синхронизаторы.

Синхронизатор представляет собой муфту с внутренними зубьями и конусными зубчатыми кольцами. Шестерни синхронизированной коробки передач имеют конические поверхности, соответствующие поверхностям колец. Принцип работы: выравнивание скоростей вращения происходит за счет сил трения, возникающих между шестернями и кольцами муфты синхронизатора.

Что такое редуктор: устройство и принцип действия

Всем привет! В последнее время мы разбирали множество материалов, которые касались трансмиссии — это и сравнение автоматических трансмиссий и общее устройство фрикционного сцепления. Что такое редуктор применительно к автомобилю — вот эту тему я хотел бы обсудить на страницах своего блога!

Предназначение и устройство

Если кто-то из читателей помнит, то мы касались работы дифференциала, тоже принимающего участие в работе с крутящим моментом. В отличие от него, редуктор не перераспределяет этот момент, а предназначен для его понижения или повышения. На каждой ведущей оси расположен свой редуктор — поэтому они называются передний и задний.

Изготавливается данное устройство из стальных сплавов, которые отличаются высокой прочностью и могут гарантировать длительную эксплуатацию в неблагоприятных условиях.

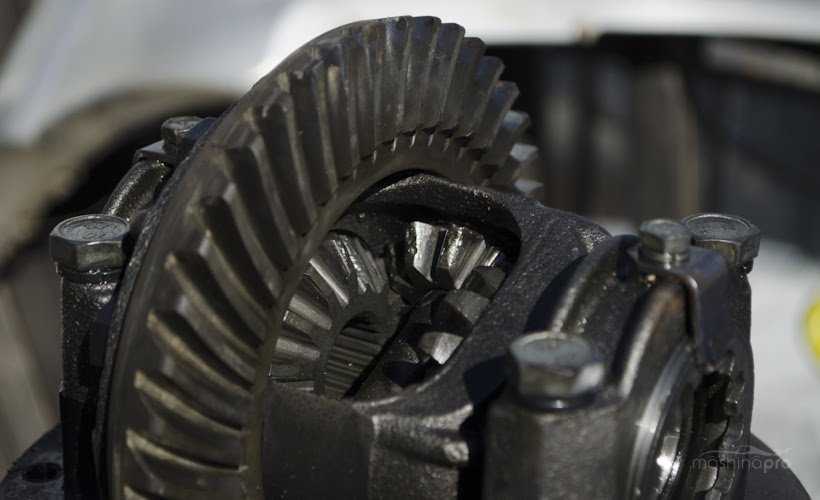

В заднем редукторе предусматривается ведущая соединенная с карданным валом и ведомая шестерни. У каждого редуктора одним из основным параметров является передаточное число. При этом, в легковых машинах оно традиционно ниже, чем в коммерческом транспорте. Для того, чтобы понять суть передаточного числа, достаточно представить себе количество зубьев у ведомой и ведущей шестеренок. Само число означает, сколько раз ведомая может провернуться за 1 оборот ведущей.

Работа главной пары — на что влияет

Отсюда происходит понятие «главная пара» редуктора. Чем большим будет её передаточное число, тем быстрее движок сможет набрать свои максимальные обороты. От этого зависит и динамика в процессе вождения. Уменьшение этого числа приводит к ухудшению динамики, зато может повысить топливную экономичность, так как обороты двигателя при той же скорости будут ниже

Обратите внимание: чтобы менять число редуктора, нужно иметь ввиду следующее:

характеристики силового агрегата;
размеры шин и дисков и т.д.

Некоторые владельцы подержанных авто, как отечественной, так и заграничной сборки, меняют редукторы на аналоги с другим передаточным числом. Не всегда эти опыты приводят к улучшению разгонных качеств. Погоня за лучшей разгонной динамикой при старте с места динамикой грозит привести к перерасходу топлива и ускоренному износу деталей трансмиссии. Читайте форумы и отзывы специалистов, прежде, чем решиться на такой радикальный шаг.

Обслуживание и неисправности

Тем не менее, детали редуктора и его смазка остаются одним из наиболее уязвимых мест и источников поломок. Длительное отсутствие достаточного количества масла приводит к перегрузам узла

Как определить самому поломки, не вызывая мастера с СТО? Обращайте внимание на новый появившийся гул, посторонние звуки и вибрацию. Может наблюдаться течь рабочей жидкости вследствие прохудившихся сальников

Покупка и замена редуктора — удовольствие не из дешевых, поэтому рекомендую прислушиваться к подобным звукам.

Момент обслуживания является одним из самых важных, чтобы продлить работоспособность этого трансмиссионного узла. Рабочую жидкость требуется менять каждые 100 тысяч пройденных километров. Своевременно стоит менять и сальники — все это позволит снизить стоимость потенциального ремонта.

Будем прощаться, дорогие читатели! Если у Вас появятся новые вопросы, касательно работы и проблем трансмиссии, пишите эти пожелания. Постараюсь учесть их по максимуму на страницах моего блога. Спасибо, что остаетесь на связи и пока!

Место для контестной рекламы

avto-kul.ru

Особенности зубчатого механизма

Такие механизмы предназначены для того, чтобы передавать вращение от одного зубчатого колеса к другому, используя зацепление зубцов. У них относительно малые потери на трение по сравнению с фрикционами, поскольку плотный прижим колесной пары друг к другу не нужен.

Пара шестерен преобразует скорость вращения вала обратно пропорционально соотношению числа зубцов. Это соотношение называют передаточным числом. Так, колесо с пятью зубьями будет вращаться в 4 раза быстрее, чем состоящее с ним в зацеплении 20-зубое колесо. Крутящий момент в такой паре уменьшится также в 4 раза. Это свойство используют для создания редукторов, понижающих скорость вращения с возрастанием крутящего момента (или наоборот).

Если необходимо получить большое передаточное число, то одной пары шестерен может быть недостаточно: редуктор получится очень больших размеров. Тогда применяют несколько последовательных пар шестерен, каждую с относительно небольшим передаточным числом. Характерным примером такого вида является автомобильная коробка передач или механические часы.

Зубчатый механизм способен также изменять направление вращения приводного вала. Если оси лежат в одной плоскости — применяют конические шестерни, если в разных- то передачу червячного или планетарного вида.

Планетарный зубчатый механизм

Для реализации движение с определенным периодом на одной из шестерен оставляют один (или несколько) зубец. Тогда вторичный вал будет перемещаться на заданный угол только каждый полный оборот ведущего вала.

Если развернуть одну из шестерен на плоскость – получится зубчатая рейка. Такая пара может преобразовывать вращательное движение в прямолинейное.

Виды редукторов

По виду передач:

цилиндрические (валы параллельные);
конические (валы пересекаются);
червячные (валы перекрещиваются);
комбинированные (коническо-цилиндрические), валы пересекаются и параллельны.

По числу ступеней:

одноступенчатые (два вала);
двухступенчатые (три вала);
трехступенчатые.

Ступень
— одна пара зубчатых колес (передач), обеспечивающих преобразование частоты вращения и крутящего момента.

Число ступеней равно числу валов минус один!

Рассмотрим основные разновидности редукторов:

Цилиндрический редуктор

Цилиндрический редуктор служит для одновременного уменьшения частоты вращения и увеличения крутящего момента. Цилиндрические редукторы делят на горизонтальные одноступенчатые, и на горизонтальные двухступенчатые. Цилиндрические редукторы применяются при переменной, постоянной, одного направления и реверсивной нагрузке, как при непрерывной работе, так и при работе с периодическими остановками. У цилиндрического редуктора реализовано разностороннее вращение валов. Редукторы этого типа обладают высокой степенью надежности и КПД, но производят высокий уровень шума.

Червячный редуктор

Червячные редукторы, наверное, самый часто используемый тип данных механизмов. Он представляет собой винт с резьбой (червяк), зацепленный с зубчатым колесом со специальным профилем зубьев (червячное колесо). При вращении винта (червяка) его витки при перемещении толкают в том же направлении зубья червячного колеса. Таким образом габариты червячного редуктора ограничены размерами червяка и червячного колеса. Так же данные редукторы отличаются сниженной шумностью и отличной плавностью хода.

Но ему так же присущи и недостатки: нагрев, люфт, пониженный КПД, «самоторможение».

Применение их весьма широко – транспортеры, конвейерные ленты, бетономешалки, насосы. Редукторы используются в автомобилестроении, станкостроении, даже при производстве климатотехники и систем вентиляции применяются различные виды редукторов.

Мотор-редуктор это симбиоз самого редуктора и электродвигателя (иногда также его называют редукторным электродвигателем).

Различают следующие мотор-редукторы предназначенные для использования в промышленности:спироидные, цилиндрические, червячные, цилиндрически-червячные, планетарные, волновые и специального исполнения. Чаще всего в промышленности встречаются следующие мотор-редукторы с соосной схемой расположения редуктора и двигателя – планетарные и цилиндрические. В червячных мотор-редукторах электродвигатель часто расположен под углом 90 градусов к выходному валу.

Выходной вал мотор-редуктора может быть исполнен в различный вариациях: полый с шлицевым отверстием, односторонний или двухсторонний, конический, цилиндрический или муфтовый.

На выбор мотор-редуктора должны, в первую очередь, влиять следующие факторы: как часто будет проводится пуск мотор-редуктора; длительность суточной работы; внешняя нагрузка и частота вращения валов.

Виды редукторных передач

Типы редукторных передач

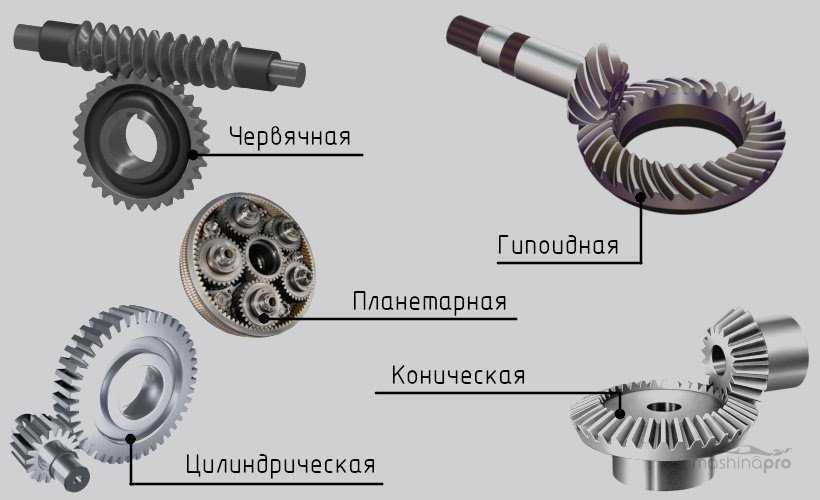

Разновидность автомобильного редуктора зависит от способа зацепления ведущей шестерни и ведомой. Возможны такие варианты:

Червячная. Конструкцию используют для рулевого управления. Состоит из винтовой прямой втулки и ведомой шестерни. Механизм не нашел применения в составе трансмиссии.
Гипоидная. Обе шестерни соединены между собой под углом 45 °. Спиральная нарезка зубьев увеличивает площадь контакта. Характерна для машин с полным и задним приводом.
Цилиндрическая. Устанавливают на переднеприводных авто. Обе шестерни выполнены в форме цилиндра. Зубья имеют косую насечку, вращаются в редукторе коробки передач.
Коническая. Аналог гипоидной, но насечка зубьев прямая, а не спиралевидная. Угол сопряжения равен 90 °. Передачу используют на маломощных машинах с полным и задним приводом.
Планетарная. В центре солнечное зубчатое колесо, на внешнем контуре — коронное. Между ними находятся сателлиты. Применяется в составе планетарных коробок передач.

Инженеры рассчитывают конструкцию редукторов, чтобы правильно выбрать передаточное число. Это отношение угловых скоростей ведущего и ведомого валов. Низкое передаточное число характерно для трансмиссии легковых автомобилей с малой массой и ограниченной грузоподъемностью, высокое необходимо для машин, способных перевозить тяжелые грузы.

Передаточное число 4,7 означает, что за один оборот ведущей шестерни ведомая провернется вокруг своей оси 4,7 раза.

Технические характеристики

Чтобы оценить возможности редуктора, можно ознакомиться с его техническими характеристиками. Есть пять параметров, напрямую влияющих на работу механизма:

ориентация валов;
количество ступеней;
передаточное отношение;
передаточное число;
крутящий момент.

Передаточное отношение — это отношение угловых скоростей вращения первичного и выходного валов. Передаточное число несколько иная характеристика. Если на одной шестерне 15 зубов, а на второй 35, то цифра будет такой:

35 / 15 = 2,3.

Количество ступеней характерно для механических КПП. Бывают пятиступки и шестиступки. В мостах всего одна ступень. Ориентация валов зависит от конструкции, она бывает вертикальной или горизонтальной.

Типичные поломки редукторов

Первыми выходят из строя сальники. Их изготавливают из маслостойкой резины. Со временем деталь начинает трескаться, распадаться на отдельные фрагменты. В результате трансмиссионная жидкость выходит наружу. Начинается масляное голодание. Увеличивается сила трения качения в подшипниках. Если ничего не делать, шарниры рассыпятся, из них выпадут шарики или ролики, треснет обойма. Начало деградации подшипника можно косвенно диагностировать по гулу, идущему со стороны моста во время движения.

Сломанные зубья на редукторной передаче

От недостатка смазки страдают шестерни. Редуктор нагревается, на шестернях появляются следы коррозии. Зубья постепенно стачиваются и ломаются. В результате площадь сцепления уменьшается, передаточное число перестает соответствовать норме. Старые сальники нужно заменить, как и шестерни, валы и подшипники.

Порой поломки происходят из-за механических повреждений. Достаточно удариться мостом о бетонный бордюр, чтобы в корпусе образовалась трещина или пробоина. Иногда от нагрузки вырывает крепления. Первым делом вытекает трансмиссионная жидкость, потом ржавеют подшипники, шестерни. Чтобы не допустить дальнейшей деградации, корпус редуктора восстанавливают с помощью сварки. При серьезных повреждениях придется менять мост целиком.

Периодичность замены трансмиссионной жидкости

В нормальных условиях масла хватает на 100 тыс. км пробега. В жидкость попадают абразивные частицы металла, она перестает выполнять свои функции. Следы стальной пыли легко заметить, если выпустить немного масла из сливного отверстия. Если виден металлический блеск, лучше заменить жидкость на новую.

Снижение или увеличение крутящего момента — вот за что отвечает автомобильный редуктор. Межколесный дифференциал обеспечивает разные угловые скорости для каждого колеса. Оба механизма находятся в одном корпусе, который простыми словами называют мостом машины.

Подведем итоги

Как видно, зубчатая передача является достаточно распространенным решением, которое используется в различных узлах, агрегатах и механизмах. С учетом того, что существует несколько типов таких передач, перед использованием одного или другого вида, в рамках проектирования конструкторы учитывают кинематические и силовые характеристики работы разных механизмов и агрегатов.

При этом основными условиями, которые определяют срок службы зубчатой передачи и ее ресурс, принято считать общую износостойкость поверхностей зубьев, а также прочность зубьев на изгиб

Чтобы получить нужные характеристики, в рамках проектирования производства зубчатых механизмов указанным особенностям уделяется отдельное повышенное внимание
